Stift-, Buchsenleisten & Jumper: Die unverzichtbaren Verbindungsbausteine für Ihre Elektronikprojekte
In der Welt der Elektronik und IT sind zuverlässige Verbindungen das Fundament jeder Schaltung und jedes Systems. Unsere sorgfältig kuratierte Auswahl an Stiftleisten, Buchsenleisten und Jumpern bietet Ihnen die essenziellen Bausteine, um Leiterplatten, Kabel und Komponenten präzise und sicher miteinander zu verbinden. Ob Sie ein erfahrener Ingenieur sind, der komplexe Prototypen entwickelt, ein Hobbyist, der kreative Projekte umsetzt, oder ein IT-Spezialist, der Netzwerke wartet – hier finden Sie die passenden Lösungen für eine breite Palette von Anwendungen, von der industriellen Automatisierung über Telekommunikation bis hin zur Unterhaltungselektronik.
Worauf Sie beim Kauf von Stift-, Buchsenleisten und Jumpern achten sollten
Die Auswahl der richtigen Stiftleisten, Buchsenleisten und Jumper ist entscheidend für die Funktionalität, Langlebigkeit und Sicherheit Ihrer elektronischen Geräte und Systeme. Achten Sie auf folgende Kernkriterien:
- Rastermaß (Pitch): Das Rastermaß gibt den Abstand zwischen den einzelnen Kontakten an und ist entscheidend für die Kompatibilität mit anderen Komponenten und Leiterplatten. Gängige Rastermaße sind 2,54 mm (0,1 Zoll), 2,0 mm oder 1,27 mm.
- Polzahl und Reihenanzahl: Die Polzahl bestimmt, wie viele Anschlüsse eine Leiste hat. Buchsenleisten sind oft in ein- oder zweireihiger Ausführung erhältlich, was die Dichte der Verbindungen beeinflusst.
- Bauform (Höhe, Winkel): Die Bauform, einschließlich der Höhe der Leiste oder ob sie gewinkelt ist, bestimmt die Platzierung auf der Platine und die Zugänglichkeit.
- Steckertyp und Kontaktierung: Achten Sie auf die Art der Kontakte (z.B. Stiftleisten mit freiliegenden Pins, Buchsenleisten mit Federkontakten) und die Qualität der Beschichtung (z.B. vergoldet für verbesserte Leitfähigkeit und Korrosionsbeständigkeit).
- Material und Temperaturbeständigkeit: Das Gehäusematerial (oft PBT, LCP oder PA) und die daraus resultierende Temperaturbeständigkeit sind wichtig für den Einsatz in unterschiedlichen Umgebungsbedingungen.
- Strombelastbarkeit und Spannungsfestigkeit: Stellen Sie sicher, dass die Leisten und Jumper die benötigten Stromstärken und Spannungen sicher handhaben können, um Überhitzung oder Ausfälle zu vermeiden.
- Montageart: Ob Durchsteckmontage (THT) oder Oberflächenmontage (SMD), die Montageart muss zu Ihrer Fertigungsmethode passen.
- Qualität und Zertifizierungen: Achten Sie auf Produkte von namhaften Herstellern wie Molex, TE Connectivity, Amphenol oder Samtec, die für ihre Zuverlässigkeit und Einhaltung von Industriestandards wie RoHS (Restriction of Hazardous Substances) oder UL-Zulassungen bekannt sind.

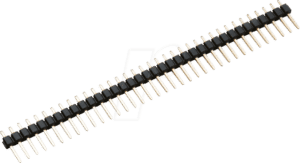

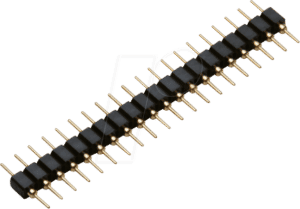

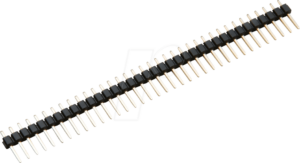

Vielfalt und Anwendungen von Stift-, Buchsenleisten und Jumpern
Unsere Kategorie Stift-, Buchsenleisten und Jumper umfasst eine beeindruckende Vielfalt an Verbindungslösungen, die für unterschiedlichste elektronische und technische Anforderungen konzipiert sind. Von präzisen zweireihigen Stiftleisten mit 2,54 mm Rastermaß für universelle Einsatzmöglichkeiten auf Prototypenplatinen bis hin zu robusten, hochstromfähigen Buchsenleisten für industrielle Steuerungen – wir bieten Komponenten, die höchste Ansprüche an Zuverlässigkeit und Leistungsfähigkeit erfüllen. Diese Bauteile sind unverzichtbar für jeden, der Schaltkreise verbindet, Komponenten auf Platinen montiert oder elektrische Signale und Strom leitungsfähig weiterleitet. Sie finden breite Anwendung in Bereichen wie:
- Prototypenentwicklung und Breadboarding: Einfache Verbindungsmöglichkeiten für schnelle Schaltungstests.
- Industrielle Automatisierung: Robuste Lösungen für Steuerungsaufgaben und Signalübertragung.
- Telekommunikation und Netzwerktechnik: Zuverlässige Verbindungen für Datenübertragung und Gerätekonfiguration.
- Embedded Systems: Kompakte und effiziente Anschlüsse für Mikrocontroller und Sensoren.
- Audio- und Videotechnik: Signalübertragung und Geräteanbindung.
- Kfz-Elektronik: Widerstandsfähige und sichere Verbindungen unter anspruchsvollen Bedingungen.
Vergleichstabelle: Stiftleisten, Buchsenleisten und Jumper im Detail
| Merkmal | Stiftleisten (Pin Headers) | Buchsenleisten (Socket Headers) | Jumper (Jumpers) |
|---|---|---|---|
| Funktion | Bieten freiliegende Pins zur direkten Aufnahme von Steckverbindern oder zur Lötung. | Bieten Buchsen für die Aufnahme von Stiftleisten oder einzelnen Pins. | Dienen zur Überbrückung von zwei Pins auf einer Stiftleiste oder Buchsenleiste zur Konfiguration. |
| Konstruktion | Ein- oder mehrreihige Pins, oft vertikal oder gewinkelt montiert. | Ein- oder mehrreihige Buchsen, oft passend zu Stiftleisten. | Kleine, isolierte Klemmen, die über zwei Pins gesteckt werden. |
| Rastermaß (Pitch) | Sehr verbreitet in 2,54 mm, 2,0 mm, 1,27 mm und anderen Standardmaßen. | Passend zu den gängigen Rastermaßen von Stiftleisten. | Typischerweise für Standard-Rastermaße wie 2,54 mm konzipiert. |
| Anwendungsbereich | Board-to-Board-Verbindungen, Anschluss von Kabeln, Programmierung von Mikrocontrollern (z.B. für ISP). | Erstellung von Steckverbindern für Kabel, Anschluss von Peripheriegeräten, interne Verbindungen. | Konfiguration von Hardware-Einstellungen (z.B. Boot-Modi, Adressen), Auswahl von Betriebsarten. |
| Materialien & Beschichtung | Gehäuse aus PBT, LCP; Kontakte aus Messing, Phosphorbronze, oft verzinnt oder vergoldet. | Gehäuse aus PBT, LCP; Kontakte aus Federbronze, oft verzinnt oder vergoldet. | Gehäuse aus Kunststoff (z.B. PA); Kontakte aus Messing oder Kupfer, oft verzinnt. |
| Montageart | THT (Through-Hole-Technology) und SMD (Surface-Mount-Technology). | THT und SMD. | Keine Montage im eigentlichen Sinne, wird auf vorhandene Pins gesteckt. |
| Besonderheiten | Verfügbar in verschiedenen Längen und mit speziellen Merkmalen wie Verriegelungen. | Bieten oft eine sichere Steckverbindung und sind in verschiedenen Bauhöhen erhältlich. | Einfache, kostengünstige Lösung zur Konfiguration, aber anfällig für unbeabsichtigtes Verrutschen bei starker Vibration. |
Technologische Entwicklungen und Branchenstandards
Die Welt der Verbindungstechnik entwickelt sich stetig weiter. Moderne Stift- und Buchsenleisten sind zunehmend für höhere Datenraten und komplexere Signale ausgelegt. Insbesondere im Bereich der Hochfrequenzanwendungen und für hohe Stromdichten kommen spezielle Konstruktionen und Materialien zum Einsatz. Die Miniaturisierung spielt ebenfalls eine wichtige Rolle, was zu kleineren Rastermaßen und kompakteren Bauformen führt. Viele Hersteller setzen auf bleifreie Lote und umweltfreundlichere Materialien im Einklang mit der RoHS-Richtlinie. Achten Sie auch auf Zulassungen wie UL (Underwriters Laboratories), die die Sicherheit und Zuverlässigkeit der Komponenten für den nordamerikanischen Markt gewährleisten.
Für Anwendungen, die eine sehr hohe Zuverlässigkeit erfordern, wie z.B. in der Medizintechnik oder der Luft- und Raumfahrt, werden oft spezielle Hochleistungs-Buchsenleisten verwendet. Diese zeichnen sich durch extrem hohe Zyklenzahlen, verbesserte Korrosionsbeständigkeit (z.B. durch Goldkontakte) und eine sehr präzise Fertigung aus. Auch die mechanische Stabilität und die Vibrationsfestigkeit sind hier entscheidende Faktoren, die durch die Wahl des richtigen Herstellers und Produkttyps beeinflusst werden.
Jumper werden trotz ihrer Einfachheit weiterhin in vielen Designs eingesetzt, insbesondere dort, wo eine schnelle und flexible Konfiguration erforderlich ist. Moderne Jumper sind oft so konzipiert, dass sie auch in Umgebungen mit erhöhten Vibrationsanforderungen einen sicheren Halt bieten.
FAQ – Häufig gestellte Fragen zu Stift-, Buchsenleiste, Jumper
Was ist der Unterschied zwischen einer Stiftleiste und einer Buchsenleiste?
Eine Stiftleiste besteht aus einer Reihe von Pins, die direkt in eine Platine gesteckt oder gelötet werden können. Eine Buchsenleiste hingegen verfügt über Buchsen (Kontaktaufnahmen), in die Stiftleisten oder einzelne Pins gesteckt werden. Sie bilden zusammen eine steckbare Verbindung.
Welches Rastermaß ist für mein Projekt am besten geeignet?
Das Rastermaß (Pitch) sollte primär an die Anforderungen Ihrer Platine und anderer zu verbindender Komponenten angepasst sein. Gängige und universelle Rastermaße sind 2,54 mm (0,1 Zoll) und 2,0 mm. Kleinere Rastermaße wie 1,27 mm werden für sehr kompakte Designs verwendet.
Kann ich jede Buchsenleiste mit jeder Stiftleiste kombinieren?
Nein, die Kompatibilität hängt in erster Linie vom gleichen Rastermaß und der gleichen Polzahl (Anzahl der Reihen und Pins pro Reihe) ab. Auch die Bauhöhe und die Form der Pins und Buchsen müssen aufeinander abgestimmt sein, um eine sichere und zuverlässige Verbindung zu gewährleisten.
Warum sind vergoldete Kontakte manchmal besser?
Vergoldete Kontakte bieten eine hervorragende elektrische Leitfähigkeit und sind sehr beständig gegen Oxidation und Korrosion. Dies führt zu einer stabileren Verbindung über einen längeren Zeitraum, insbesondere in feuchten oder aggressiven Umgebungen, und ist ideal für Hochfrequenzanwendungen.
Wie wähle ich die richtige Strombelastbarkeit aus?
Sie müssen die maximale Stromstärke kennen, die durch die Verbindung fließen wird. Prüfen Sie die Spezifikationen des Herstellers für die maximale Nennstromstärke der Stiftleiste, Buchsenleiste oder des Jumper-Systems. Überschreiten Sie diese Werte nicht, um Überhitzung und Beschädigung zu vermeiden.
Sind Jumper für alle Konfigurationen die beste Wahl?
Jumper sind eine ausgezeichnete und kostengünstige Lösung für einfache Hardware-Konfigurationen und häufige Änderungen. Für Anwendungen, die eine hohe Vibrationsfestigkeit erfordern oder bei denen die Gefahr des unbeabsichtigten Lösens besteht, sind jedoch oft andere Verbindungslösungen wie DIP-Schalter oder konfigurierbare Mikrocontroller vorzuziehen.
Gibt es ökologische Aspekte bei der Auswahl dieser Komponenten?
Ja, die zunehmende Bedeutung von Nachhaltigkeit zeigt sich auch in der Elektronik. Achten Sie auf Produkte, die der RoHS-Richtlinie entsprechen und keine bedenklichen Stoffe wie Blei oder Cadmium enthalten. Viele Hersteller setzen auf Recyclingmaterialien und energieeffiziente Produktionsprozesse. Die Langlebigkeit der Komponenten trägt ebenfalls zur Reduzierung von Elektronikschrott bei.
