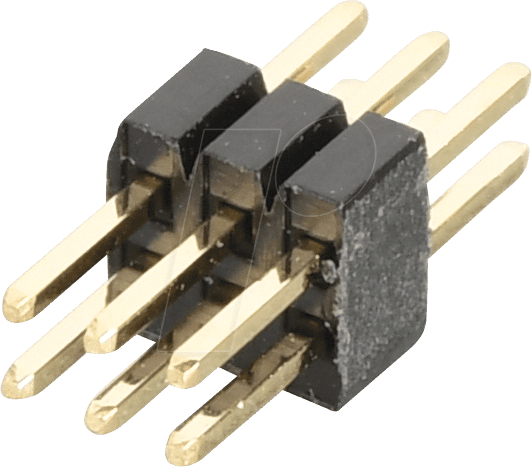

Präzision für Ihre Elektronikprojekte: Die BKL 10120630 Stiftleiste
Wenn es auf exakte Verbindungen und platzsparende Lösungen in der Elektronikentwicklung ankommt, ist die BKL 10120630 Stiftleiste die ideale Wahl. Diese hochpräzise Stiftleiste mit einem Rastermaß von 1,27mm und einer Anordnung von 2×3 Pins ist speziell für anspruchsvolle Anwendungen konzipiert, bei denen Zuverlässigkeit und Miniaturisierung im Vordergrund stehen. Sie richtet sich an Entwickler, Ingenieure und Hobbyisten, die Wert auf stabile und effiziente Schnittstellen legen.
Überragende Konnektivität auf kleinstem Raum
Die BKL 10120630 Stiftleiste übertrifft herkömmliche Lösungen durch ihre kompakte Bauweise und das präzise Rastermaß. Dieses ermöglicht eine deutlich höhere Pin-Dichte auf der Leiterplatte, was insbesondere bei der Entwicklung kompakter Geräte und Module entscheidend ist. Die gerade Ausführung sorgt für eine einfache und gerichtete Montage, während die robuste Konstruktion eine langlebige und störungsfreie Signalübertragung gewährleistet. Im Vergleich zu größeren Pin-Headern bietet die BKL 10120630 eine optimale Balance zwischen Funktionalität und Platzbedarf.
Technische Spezifikationen und Qualitätsmerkmale
Diese Stiftleiste zeichnet sich durch ihre sorgfältige Verarbeitung und die Verwendung hochwertiger Materialien aus. Die Kontakte sind für eine zuverlässige elektrische Verbindung optimiert, und das Gehäusematerial bietet eine ausgezeichnete mechanische Stabilität und Lötbarkeit.
Vorteile der BKL 10120630 Stiftleiste
- Präzises Rastermaß: Mit 1,27mm ermöglicht es eine hohe Pin-Dichte und kompakte Designs.
- Robuste Bauweise: Garantiert eine sichere und langlebige Verbindung, auch unter anspruchsvollen Bedingungen.
- Gerade Ausführung: Vereinfacht die Montage und Ausrichtung auf der Leiterplatte.
- Hohe Zuverlässigkeit: Minimiert Signalverluste und Störungen für eine optimale Performance.
- Platzsparend: Ideal für miniaturisierte Elektronik und platzkritische Anwendungen.
- Vielseitige Anwendung: Geeignet für Debugging-Schnittstellen, Sensoranschlüsse, Erweiterungsmodule und mehr.
Detaillierte Produktmerkmale
| Merkmal | Spezifikation |
|---|---|
| Hersteller-Artikelnummer | 10120630 |
| Typ | Stiftleiste, gerade |
| Rastermaß | 1,27 mm |
| Anzahl der Reihen | 2 |
| Anzahl der Pins pro Reihe | 3 |
| Gesamtanzahl der Pins | 6 |
| Montageart | Durchsteckmontage (THT) / Lötbar |
| Gehäusematerial | Hochtemperatur-Kunststoff (typischerweise PBT oder ähnliches) |
| Kontaktmaterial | Verzinnte oder vernickelte Legierung (für gute Leitfähigkeit und Korrosionsbeständigkeit) |
| Betriebstemperaturbereich | -40°C bis +105°C (typisch, abhängig vom genauen Material) |
| Nennstrom | Bis zu 1A pro Kontakt (abhängig von der Leiterbahnbreite und Umgebungstemperatur) |
| Isolationswiderstand | > 100 MΩ bei 500V DC |
| Durchschlagsfestigkeit | 500V AC/DC für 1 Minute |
| Mechanische Lebensdauer | Mindestens 100 Steckzyklen |
| UL-Zertifizierung | Typischerweise UL 94V-0 für Flammwidrigkeit |
Anwendungsbereiche für präzise Konnektivität
Die BKL 10120630 Stiftleiste findet breite Anwendung in verschiedenen Elektronikbereichen. Ihre hohe Pin-Dichte und das präzise Rastermaß prädestinieren sie für den Einsatz in:
- Embedded Systems und Mikrocontroller-Platinen: Zur Anbindung von Sensoren, Aktoren, Displays und Kommunikationsmodulen.
- Entwicklungs- und Debugging-Schnittstellen: Ideal für Programmieradapter und JTAG/SWD-Schnittstellen, die eine kompakte Bauform erfordern.
- Signalübertragung auf Leiterplatten: Zur Schaffung von flexiblen Verbindungen zwischen verschiedenen Modulen oder Platinensegmenten.
- Geräte mit geringem Platzangebot: In medizinischen Geräten, Wearables, kleinen Industrieautomatisierungsmodulen oder Heimautomatisierungshardware.
- DIY-Elektronikprojekte: Für Hobbyisten, die professionelle Ergebnisse erzielen möchten und Wert auf saubere, zuverlässige Schaltungen legen.
- Prototypenentwicklung: Ermöglicht schnelles und zuverlässiges Prototyping und Testen von Schaltungen.
Häufig gestellte Fragen (FAQ) zu BKL 10120630 – Stiftleiste 1,27mm 2×3 gerade
Welche Art von Lötverfahren ist für diese Stiftleiste am besten geeignet?
Für die BKL 10120630 Stiftleiste empfehlen wir gängige Lötverfahren wie Handlöten oder Wellenlöten. Achten Sie auf eine geeignete Löttemperatur und eine ausreichende Benetzung der Lötpads, um eine dauerhafte und sichere Verbindung zu gewährleisten. Die Verwendung von Flussmittel ist empfehlenswert.
Ist diese Stiftleiste für den Einsatz in rauen Umgebungsbedingungen geeignet?
Die Stiftleiste ist aus hochtemperatur-Kunststoff gefertigt und die Kontakte sind in der Regel korrosionsbeständig behandelt, was sie für viele Anwendungen robust macht. Für extrem raue Umgebungsbedingungen (z.B. hohe Luftfeuchtigkeit, starke chemische Exposition, extreme Temperaturen außerhalb des spezifizierten Bereichs) sollten zusätzliche Schutzmaßnahmen oder spezielle Varianten erwogen werden.
Wie viele Pins hat die BKL 10120630 Stiftleiste insgesamt?
Die BKL 10120630 Stiftleiste verfügt über zwei Reihen mit jeweils drei Pins, was insgesamt sechs Pins ergibt.
Ist die Lötbarkeit der Pins auf beiden Seiten der Leiterplatte gewährleistet?
Ja, die BKL 10120630 ist für die Durchsteckmontage (THT) konzipiert. Das bedeutet, dass die Pins von der Oberseite der Leiterplatte eingeführt und auf der Unterseite verlötet werden, was eine zuverlässige Verbindung auf beiden Seiten ermöglicht.
Welchen maximalen Strom kann ein einzelner Pin der BKL 10120630 sicher führen?
Ein einzelner Pin der BKL 10120630 kann typischerweise einen Nennstrom von bis zu 1 Ampere führen. Dies ist jedoch abhängig von der Breite der Leiterbahn auf der Platine, der Umgebungstemperatur und der Wärmeableitung. Bei höheren Stromanforderungen sollten entsprechende Designrichtlinien beachtet und gegebenenfalls zusätzliche Leiterbahnen verwendet werden.
Kann ich die Stiftleiste auch für digitale oder analoge Signale verwenden?
Absolut. Die BKL 10120630 Stiftleiste ist für die Übertragung sowohl digitaler als auch analoger Signale gleichermaßen geeignet. Die präzise gefertigten Kontakte minimieren Signalverluste und Verzerrungen, was sie zu einer exzellenten Wahl für beide Signalarten macht.
Gibt es eine empfohlene Lagerung für diese Komponente?
Um die Qualität und Langlebigkeit der BKL 10120630 Stiftleiste zu gewährleisten, sollte sie in einer trockenen Umgebung, fern von direkter Sonneneinstrahlung und aggressiven chemischen Dämpfen gelagert werden. Die Originalverpackung bietet oft den besten Schutz vor Staub und Feuchtigkeit.
