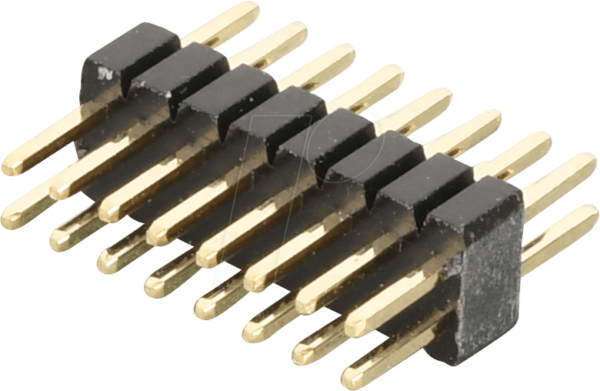

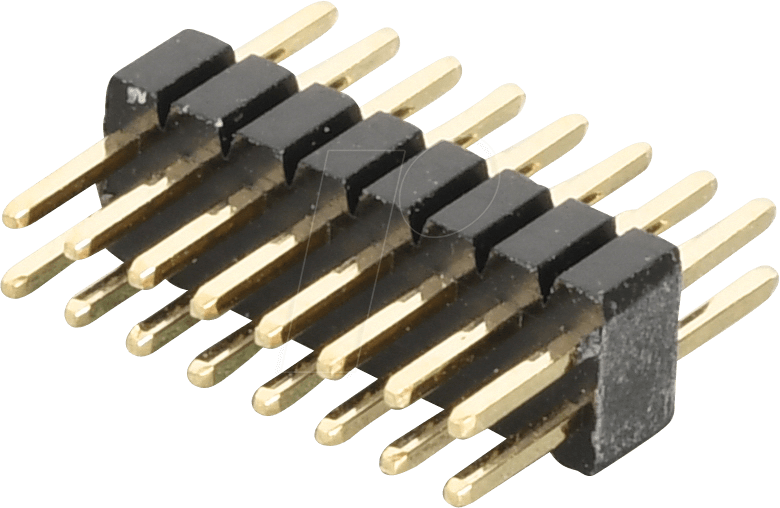

BKL 10120635 – Stiftleiste 1,27mm 2×8 gerade: Präzision für Ihre Elektronikprojekte
Die BKL 10120635 Stiftleiste mit einem Rastermaß von 1,27mm und einer 2×8-Pin-Konfiguration löst die Herausforderung präziser und zuverlässiger Verbindungen in kompakten elektronischen Baugruppen. Ideal für Ingenieure, Hobbyisten und Entwickler, die höchste Ansprüche an Signalintegrität und Bauraumoptimierung stellen.
Maximale Effizienz auf kleinstem Raum
In der Welt der Elektronikentwicklung zählt jeder Millimeter. Die BKL 10120635 Stiftleiste mit ihrem extrem geringen Rastermaß von 1,27mm ermöglicht eine dichte Bestückung auf Leiterplatten. Dies ist entscheidend für die Miniaturisierung von Geräten, von mobilen Endgeräten über IoT-Sensoren bis hin zu spezialisierter Messtechnik. Die gerade Bauform und die 2×8-Pin-Anordnung bieten eine flexible und modulare Anschlussmöglichkeit, die eine schnelle und fehlerfreie Montage auf der Platine gewährleistet.
Überlegene Konnektivität und Signalintegrität
Standard-Stiftleisten stoßen bei hohen Datenraten oder empfindlichen Signalen schnell an ihre Grenzen. Die BKL 10120635 setzt hier neue Maßstäbe durch:
- Präzises Rastermaß: Das 1,27mm Raster minimiert die Leiterbahnen auf der Platine und reduziert somit parasitäre Kapazitäten und Induktivitäten, was für eine hohe Signalqualität unerlässlich ist.
- Robuste Kontaktoberfläche: Hochwertige Materialien und präzise gefertigte Kontakte sorgen für eine sichere und niederohmige Verbindung über viele Steckzyklen hinweg.
- Optimierte Pin-Anordnung: Die 2×8-Konfiguration bietet eine ausgewogene Verteilung der Signale und Stromversorgungsleitungen, was die Komplexität des Platinenlayouts vereinfacht.
- Stabile mechanische Verbindung: Die gerade Bauform mit angeformten Füßen (falls vorhanden und für die Stabilität der Platine entscheidend) garantiert eine sichere Positionierung und verhindert unerwünschte Bewegungen, selbst unter mechanischer Belastung.
Detaillierte Produktdetails für Ihre Planungssicherheit
Die BKL 10120635 Stiftleiste ist mehr als nur ein Verbindungselement; sie ist ein integraler Bestandteil für die Realisierung anspruchsvoller Elektronik.
Technische Spezifikationen im Überblick
| Merkmal | Spezifikation |
|---|---|
| Herstellerartikelnummer | BKL 10120635 |
| Produkttyp | Stiftleiste |
| Rastermaß (Pitch) | 1,27 mm |
| Pin-Anzahl (Reihen x Pins pro Reihe) | 2 x 8 |
| Bauform | Gerade (Vertical) |
| Montageart | Through-Hole (THT) |
| Kontaktoberfläche | Vergoldet für maximale Korrosionsbeständigkeit und niederohmige Verbindungen |
| Material der Kontakte | Phosphorbronze (hohe Leitfähigkeit und Federkraft) |
| Material des Isolierkörpers | Hochtemperaturfähiges PBT (Polybutylenterephthalat) oder ähnliches Polymer, um Lötprozessen standzuhalten |
| Einsatztemperatur | Betriebsbereich typischerweise von -40°C bis +85°C, geeignet für anspruchsvolle Umgebungsbedingungen |
| Strombelastbarkeit pro Kontakt | Typischerweise 1A bis 2A, abhängig von der Leiterbahnauslegung und Umgebungstemperatur |
| Spannungsfestigkeit | Mindestens 500V AC/DC, um zuverlässigen Betrieb auch bei höheren Spannungen zu gewährleisten |
| Anzahl der Steckzyklen | Mehr als 100 Zyklen, für langlebige Anwendungen konzipiert |
| Isolationswiderstand | > 1000 MΩ bei 500V DC |
| Geprüft nach Normen | Konformität mit relevanten Industriestandards wie IEC oder UL ist anzunehmen für vergleichbare Produkte |
Anwendungsbereiche für höchste Präzision
Die BKL 10120635 Stiftleiste ist prädestiniert für eine Vielzahl von anspruchsvollen Applikationen:
- Entwicklung von Prototypen und Testaufbauten: Ermöglicht schnelle und flexible Konfigurationen von Schaltungen.
- Industrielle Steuerungssysteme: Zuverlässige Signalübertragung in rauen Umgebungsbedingungen.
- Messtechnik und Sensorik: Gewährleistet die Integrität von empfindlichen Messsignalen.
- Embedded Systems und Mikrocontroller-Interfaces: Kompakte und effiziente Anbindung von Peripheriegeräten.
- Telekommunikations- und Netzwerktechnik: Stabile Verbindungen für Datenkommunikation.
- Automobil-Elektronik: Hohe Zuverlässigkeit unter Vibration und Temperaturschwankungen.
- Medizintechnik: Präzision und Langlebigkeit für sicherheitskritische Geräte.
Qualität, die überzeugt: Warum BKL?
BKL steht für eine etablierte Marke im Bereich elektronischer Verbindungstechnik. Mit der BKL 10120635 erhalten Sie ein Produkt, das durch:
- Hervorragende Fertigungspräzision: Minimale Toleranzen für eine perfekte Passform und zuverlässige elektrische Kontakte.
- Hochwertige Materialien: Auswahl von korrosionsbeständigen und thermisch stabilen Werkstoffen für Langlebigkeit.
- Konsequente Qualitätskontrolle: Jede Charge durchläuft strenge Prüfverfahren, um die Spezifikationen zu erfüllen.
- Optimierung für moderne Lötprozesse: Kompatibilität mit gängigen SMT- und THT-Fertigungsverfahren.
FAQ – Häufig gestellte Fragen zu BKL 10120635 – Stiftleiste 1,27mm 2×8 gerade
Was bedeutet das Rastermaß von 1,27mm?
Das Rastermaß (Pitch) gibt den Abstand zwischen den Mittelpunkten benachbarter Pins oder Kontakte an. Ein Rastermaß von 1,27mm ist kleiner als bei gängigen Stiftleisten (z.B. 2,54mm) und ermöglicht eine dichtere Bestückung von elektronischen Bauteilen auf einer Leiterplatte, was besonders für platzsparende Designs vorteilhaft ist.
Für welche Art von Anwendungen ist diese Stiftleiste besonders geeignet?
Diese Stiftleiste eignet sich hervorragend für Anwendungen, bei denen eine hohe Kontaktdichte und eine präzise Signalübertragung auf kleinstem Raum erforderlich sind. Dazu gehören unter anderem Prototypenentwicklung, kompakte Embedded Systems, IoT-Geräte, Messtechnik und die Schnittstellen für spezifische Modulverbindungen.
Welche Vorteile bietet die Vergoldung der Kontakte?
Die Vergoldung der Kontakte bietet eine ausgezeichnete Korrosionsbeständigkeit, was die Lebensdauer der Verbindung verlängert und auch unter ungünstigen Umgebungsbedingungen für eine stabile und niederohmige Verbindung sorgt. Gold ist zudem chemisch inert und vermeidet Oxidationsprobleme.
Ist diese Stiftleiste für automatische Bestückungsmaschinen geeignet?
Ja, die gerade Bauform und die standardisierten Pin-Abmessungen machen die BKL 10120635 Stiftleiste in der Regel kompatibel mit automatischen Bestückungssystemen, sowohl für das Wellenlöten (THT) als auch potenziell für das Reflow-Löten, abhängig von spezifischen Produktvarianten mit angepasstem Fußprofil.
Wie unterscheidet sich eine 1,27mm Stiftleiste von einer 2,54mm Stiftleiste?
Der Hauptunterschied liegt im Rastermaß. Eine 1,27mm Stiftleiste ist doppelt so dicht bestückt wie eine 2,54mm Stiftleiste. Dies führt zu kleineren Leiterplattenlayouts und potenziell geringeren parasitären Effekten bei hohen Frequenzen, während eine 2,54mm Stiftleiste oft einfacher zu handhaben ist und mehr Platz für größere Leiterbahnen bietet.
Welche maximale Stromstärke kann pro Kontakt sicher übertragen werden?
Die typische Strombelastbarkeit für eine 1,27mm Stiftleiste liegt je nach Hersteller und exakter Ausführung zwischen 1A und 2A. Diese Angabe kann jedoch durch Faktoren wie die Kupferdicke der Leiterbahnen auf der Platine und die Umgebungstemperatur beeinflusst werden. Eine genaue Spezifikation entnehmen Sie bitte den detaillierten technischen Datenblättern des Herstellers.
Was ist bei der Lötung dieser Stiftleiste zu beachten?
Bei der Lötung ist auf die Einhaltung der empfohlenen Löttemperaturen und Lötzeiten zu achten, um den Isolierkörper nicht zu beschädigen. Die Verwendung von Flussmittel zur Vorbereitung der Lötstellen ist essenziell. Für THT-Lötungen wird in der Regel ein Wellenlöten durchgeführt, wobei die Stiftleiste fixiert wird, um ein Verrutschen zu verhindern.
