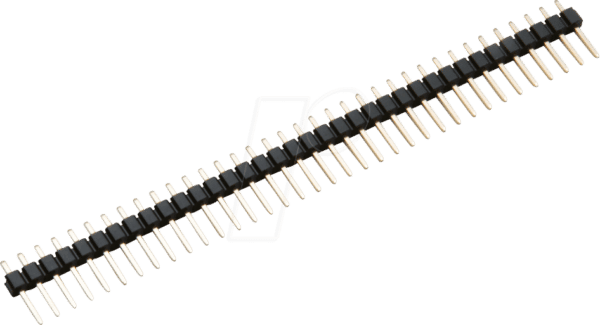

BKL 10120204 – Stiftleiste, 20-polig, Raster 2,54mm: Präzision und Zuverlässigkeit für Ihre Elektronikprojekte
Benötigen Sie eine robuste und präzise Verbindungslösung für Ihre Leiterplattenprojekte? Die BKL 10120204 Stiftleiste mit 20 Polen und einem Rastermaß von 2,54 mm ist die ideale Wahl für Entwickler, Ingenieure und Maker, die Wert auf höchste Zuverlässigkeit und einfache Handhabung legen. Sie löst das Problem unzureichender oder instabiler Verbindungen in elektronischen Schaltungen und bietet eine klare, standardisierte Schnittstelle für die Datenübertragung und Stromversorgung.
Warum BKL 10120204 die überlegene Wahl ist
Im Vergleich zu Standardlösungen zeichnet sich die BKL 10120204 Stiftleiste durch ihre durchdachte Konstruktion und die Verwendung hochwertiger Materialien aus. Das präzise Rastermaß von 2,54 mm ist ein Industriestandard, der eine nahtlose Kompatibilität mit einer breiten Palette von Steckverbindern, Kabeln und Leiterplatten gewährleistet. Die robuste Bauweise und die sichere Kontaktierung minimieren das Risiko von Kurzschlüssen, Signalverlusten und mechanischen Beschädigungen, was zu einer längeren Lebensdauer und einer verbesserten Performance Ihrer Elektronik führt. Die einfache Montage und Demontage spart wertvolle Zeit im Entwicklungsprozess und erleichtert die Wartung.
Technische Spezifikationen und Konstruktionsmerkmale
Die BKL 10120204 Stiftleiste ist ein essenzielles Bauteil für jeden, der sich mit Elektronikdesign beschäftigt. Ihre 20 Pole ermöglichen eine flexible Konfiguration von Verbindungen, sei es für die Signalübertragung, die Stromversorgung oder zur Anbindung von Peripheriegeräten. Das standardisierte Rastermaß von 2,54 mm ist entscheidend für die Kompatibilität mit einer Vielzahl von Stecksystemen und Leiterplattenlayouts.
Verarbeitung und Materialgüte
Die Qualität der verwendeten Materialien hat direkten Einfluss auf die Langlebigkeit und Leistungsfähigkeit von elektronischen Komponenten. Die BKL 10120204 Stiftleiste setzt hier Maßstäbe:
- Hochwertige Kontaktierung: Die Stifte sind aus einem robusten Metall gefertigt, das eine exzellente Leitfähigkeit und Korrosionsbeständigkeit bietet. Dies gewährleistet eine stabile und verlustfreie Signalübertragung über einen langen Zeitraum.
- Langlebige Isolierung: Das Gehäuse der Stiftleiste besteht aus einem widerstandsfähigen Kunststoffmaterial, das thermischen Belastungen standhält und eine zuverlässige elektrische Isolierung zwischen den einzelnen Kontakten sicherstellt.
- Präzise Fertigung: Jeder Stift ist exakt positioniert und mit einer präzisen Toleranz gefertigt, um eine problemlose Steckbarkeit und eine sichere mechanische Verbindung zu gewährleisten.
Design und Anwendungsvielfalt
Das Design der BKL 10120204 Stiftleiste ist auf Funktionalität und Benutzerfreundlichkeit optimiert:
- Standardrastermaß: Das 2,54 mm Raster ist ein globaler Standard, der eine maximale Kompatibilität mit bereits vorhandenen oder zukünftigen Komponenten ermöglicht.
- Einfache Bestückung: Die Stiftleiste kann einfach auf eine Leiterplatte gelötet oder in passende Buchsen gesteckt werden, was den Montageprozess erheblich vereinfacht.
- Modularer Aufbau: Die 20 Pole bieten Flexibilität für unterschiedlichste Schaltungsdesigns, von einfachen Steuerungen bis hin zu komplexen Datenschnittstellen.
Anwendungsgebiete und Einsatzmöglichkeiten
Die BKL 10120204 Stiftleiste findet in einer Vielzahl von elektronischen Anwendungen ihren Einsatz, wo eine zuverlässige und standardisierte Verbindungslösung gefragt ist. Ihre Vielseitigkeit macht sie zu einem unverzichtbaren Bestandteil in:
- Prototypenentwicklung und Hobby-Elektronik: Ideal für Breadboards und Prototypenaufbauten, um Schaltungen schnell und einfach zu testen und zu modifizieren.
- Industrielle Steuerungen: Zur Anbindung von Sensoren, Aktoren und Bedieneinheiten in Automatisierungsanlagen.
- Embedded Systems: Zur Kommunikation zwischen Mikrocontrollern und Peripheriegeräten, wie Displays, Speichermodulen oder Kommunikationsschnittstellen.
- Test- und Messgeräte: Als definierte Schnittstelle für die Signalzuführung oder -ableitung in Prüfaufbauten.
- Reparatur und Wartung: Zum Austausch defekter Steckverbindungen an bestehenden Geräten.
Produktdetails in der Übersicht
| Merkmal | Beschreibung |
|---|---|
| Artikelnummer | BKL 10120204 |
| Produkttyp | Stiftleiste |
| Anzahl der Pole | 20 |
| Rastermaß | 2,54 mm |
| Gehäusematerial | Hochtemperatur-Kunststoff (typischerweise PA66 oder PBT) mit ausgezeichneter thermischer und elektrischer Beständigkeit. |
| Kontaktmaterial | Messing (oft verzinnt oder vernickelt) für optimale Leitfähigkeit und Korrosionsschutz. |
| Max. Betriebstemperatur | Beständig bis zu Temperaturen von ca. 105°C, abhängig vom spezifischen Kunststoff. |
| Max. Strombelastbarkeit | Typischerweise im Bereich von 1-3 Ampere pro Kontakt, abhängig von der Drahtstärke und der Umgebungstemperatur. |
| Isolationswiderstand | Extrem hoch, >1000 MΩ, gewährleistet sicheren Betrieb auch unter widrigen Bedingungen. |
| Steckzyklen | Ausgelegt für eine hohe Anzahl von Steckzyklen, was auf die Robustheit der Kontakte und des Gehäuses hinweist. |
FAQ – Häufig gestellte Fragen zu BKL 10120204 – Stiftleiste, 20-polig, Raster 2,54mm
Was bedeutet das Rastermaß von 2,54mm?
Das Rastermaß von 2,54 mm ist ein etablierter Industriestandard für den Abstand zwischen den Mittelpunkten benachbarter Kontakte. Dieses Maß, oft auch als 0.1 Zoll bezeichnet, stellt sicher, dass die Stiftleiste mit einer Vielzahl von Standardbuchsen, Kabeln und Leiterplattenlayouts kompatibel ist, was die Flexibilität in der Schaltungsentwicklung erhöht.
Ist die BKL 10120204 Stiftleiste für den Dauereinsatz geeignet?
Ja, die BKL 10120204 Stiftleiste ist für den Dauereinsatz konzipiert. Die verwendeten hochwertigen Materialien wie korrosionsbeständiges Metall für die Kontakte und ein thermisch stabiler Kunststoff für das Gehäuse gewährleisten eine hohe Zuverlässigkeit und Langlebigkeit, auch unter konstanten Betriebsbedingungen.
Welche Art von Steckverbindern kann ich mit dieser Stiftleiste verwenden?
Sie können eine breite Palette von Steckverbindern verwenden, die für ein 2,54 mm Raster ausgelegt sind. Dazu gehören typischerweise Buchsenleisten (Header Sockets), IDC-Steckverbinder (Insulation Displacement Connectors) und diverse Jumper-Systeme, die für die Datenübertragung oder Stromversorgung benötigt werden.
Wie wird die Stiftleiste auf der Leiterplatte befestigt?
Die Befestigung erfolgt üblicherweise durch das Löten der einzelnen Stifte in die entsprechenden Bohrlöcher auf der Leiterplatte. Achten Sie auf eine saubere und sorgfältige Lötung, um eine optimale elektrische und mechanische Verbindung zu gewährleisten. Die Stiftleiste kann auch in passende Sockel auf der Leiterplatte gesteckt werden, die bereits gelötet sind.
Welche maximale Stromstärke kann eine einzelne Kontaktstelle der BKL 10120204 bewältigen?
Die maximale Strombelastbarkeit einer einzelnen Kontaktstelle variiert je nach spezifischer Ausführung und Umgebungsbedingungen. Typischerweise liegt dieser Wert jedoch im Bereich von 1 bis 3 Ampere. Für Anwendungen mit höheren Stromanforderungen sollten Sie unbedingt die spezifischen Datenblätter oder Herstellerangaben konsultieren.
Ist die BKL 10120204 Stiftleiste gegen Umwelteinflüsse wie Feuchtigkeit geschützt?
Die Stiftleiste selbst bietet keinen direkten Schutz gegen Flüssigkeiten. Das Gehäusematerial ist jedoch robust und isolierend. Für Anwendungen in Umgebungen mit hoher Luftfeuchtigkeit oder potenzieller Feuchtigkeitsbelastung empfiehlt es sich, zusätzliche Schutzmaßnahmen zu ergreifen, wie z.B. eine Vergussmasse oder eine geschlossene Gehäuselösung.
Können die 20 Pole der Stiftleiste individuell konfiguriert werden?
Ja, die 20 Pole der Stiftleiste können flexibel für unterschiedliche Verbindungszwecke genutzt werden. Sie können einzelne Pole für spezifische Signale verwenden oder ganze Gruppen für die Stromversorgung definieren. Dies ermöglicht eine maßgeschneiderte Integration in Ihre Elektronikschaltungen.
