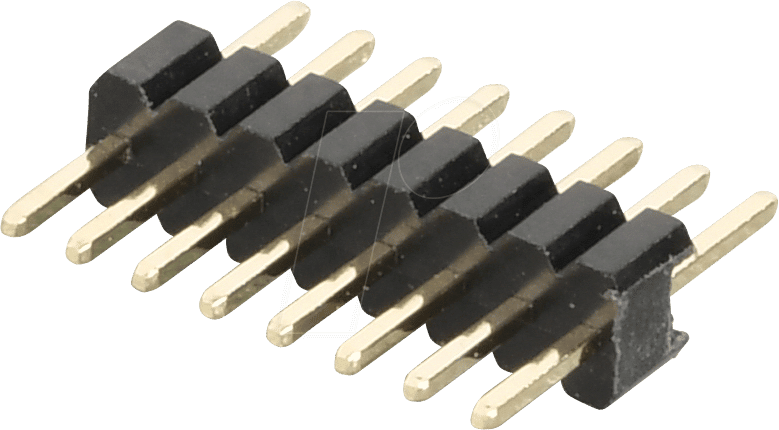

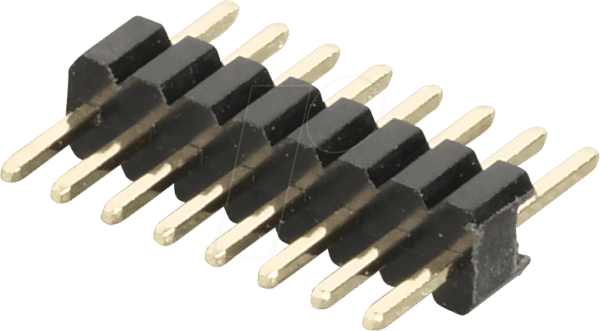

BKL 10120624 – Stiftleiste 1,27mm 1×8 gerade: Präzision für Ihre Elektronikprojekte
Sie benötigen eine zuverlässige und präzise Verbindungslösung für kompakte elektronische Schaltkreise und Leiterplattenlayouts? Die BKL 10120624 Stiftleiste mit einem Rastermaß von 1,27mm und einer einreihigen Bestückung von 8 Pins ist die ideale Wahl für Entwickler, Ingenieure und Hobbyisten, die Wert auf Qualität und Funktionalität legen. Dieses Bauteil schließt die Lücke zwischen verschiedenen Komponenten und sorgt für eine stabile und fehlerfreie Signalübertragung in anspruchsvollen Anwendungen.
Vorteile der BKL 10120624 Stiftleiste
Die BKL 10120624 Stiftleiste zeichnet sich durch eine Reihe von Merkmalen aus, die sie von Standardlösungen abheben und zu einer überlegenen Wahl für Ihre Elektronikprojekte machen:
- Kompaktes Design für hohe Packungsdichte: Mit einem Rastermaß von nur 1,27mm ermöglicht diese Stiftleiste die Integration einer signifikanten Anzahl von Anschlusspunkten auf kleinstem Raum. Dies ist entscheidend für moderne, miniaturisierte Elektronikgeräte, bei denen Platzersparnis im Vordergrund steht.
- Präzise Kontaktierung: Die exakte Fertigung der Pins und des Gehäuses gewährleistet eine sichere und leitfähige Verbindung mit passenden Buchsenleisten oder direkt auf Leiterplatten. Dies minimiert das Risiko von Wackelkontakten und sorgt für eine zuverlässige Signalintegrität.
- Robuste Konstruktion für Langlebigkeit: Gefertigt aus hochwertigen Materialien, bietet die BKL 10120624 Stiftleiste eine ausgezeichnete Beständigkeit gegenüber mechanischer Belastung und Umwelteinflüssen, was eine lange Lebensdauer und zuverlässigen Betrieb auch unter anspruchsvollen Bedingungen garantiert.
- Einfache Montage und Handhabung: Die gerade Ausführung und das standardisierte Rastermaß erleichtern die Bestückung auf Leiterplatten und die Verbindung mit Gegenstücken. Dies beschleunigt den Entwicklungsprozess und reduziert potenzielle Fehlerquellen bei der Montage.
- Vielseitige Anwendungsmöglichkeiten: Ob in der Prototypenentwicklung, in der industriellen Automatisierung, in der Messtechnik oder in Consumer-Elektronik-Geräten – diese Stiftleiste bietet eine flexible und kosteneffiziente Lösung für vielfältige Konnektivitätsanforderungen.
- Optimierte Signalübertragung: Das Design der Stiftleiste ist darauf ausgelegt, Signalverluste und Interferenzen zu minimieren, was für hochfrequente Anwendungen und empfindliche Datensignale von entscheidender Bedeutung ist.
Technische Spezifikationen im Detail
Die BKL 10120624 Stiftleiste repräsentiert durchdachte Ingenieurskunst, die auf spezifische Anforderungen in der Elektronikentwicklung zugeschnitten ist. Ihre Konstruktion und Materialauswahl spiegeln die Notwendigkeit von Präzision und Zuverlässigkeit in modernen Schaltungen wider.
| Merkmal | Beschreibung |
|---|---|
| Hersteller | BKL |
| Artikelnummer | 10120624 |
| Produkttyp | Stiftleiste |
| Rastermaß (Pitch) | 1,27 mm |
| Anzahl der Pins | 8 |
| Bauform | 1-reihig, gerade |
| Anschlussart | Durchsteckmontage (Through-Hole) |
| Gehäusematerial | Hochtemperatur-Kunststoff (spezifische Typen wie PBT oder LCP je nach Produktionscharge für verbesserte thermische Beständigkeit und Dimensionsstabilität) |
| Kontaktmaterial | Kupferlegierung mit Oberflächenveredelung (z.B. Zinn, Silber oder Gold für verbesserte Leitfähigkeit und Korrosionsbeständigkeit) |
| Betriebstemperaturbereich | Typischerweise -40°C bis +105°C, abhängig vom exakten Gehäusematerial und der Kontaktbeschichtung |
| Nennstrom | Bis zu 1A pro Kontakt bei ordnungsgemäßer Verdrahtung und Kühlung (abhängig von der Gesamtauslastung und Leiterplattengestaltung) |
| Nennspannung | Bis zu 250V AC/DC (abhängig von der Isolationsfestigkeit des Gehäusematerials und dem Pin-Abstand) |
| Isolationswiderstand | ≥ 1000 MΩ bei 500V DC |
| Anwendungsbereiche | Platinenverbindungen, Messgeräte, Datenübertragung, Embedded Systems, Sensorik, IoT-Geräte, Prototypenbau |
Anwendungsbereiche und Integration
Die BKL 10120624 Stiftleiste 1,27mm 1×8 gerade ist ein essenzielles Bauteil für eine breite Palette von elektronischen Anwendungen. Ihr kompaktes Rastermaß und die gerade Ausführung machen sie zur idealen Wahl für Situationen, in denen Platzersparnis und eine direkte, zuverlässige Verbindung gefragt sind.
- Prototypenbau und Entwicklungsboards: Entwickler schätzen die einfache Handhabung und die Fähigkeit, schnell und unkompliziert Verbindungen auf Testplatinen und Prototypen herzustellen. Die 1,27mm-Teilung ermöglicht die Integration mehrerer Funktionen auf engstem Raum, was besonders bei der Entwicklung kleiner und komplexer Systeme von Vorteil ist.
- Industrielle Automatisierung und Steuerungstechnik: In industriellen Umgebungen, wo Zuverlässigkeit und Langlebigkeit oberste Priorität haben, sorgt diese Stiftleiste für stabile Verbindungen zwischen Steuergeräten, Sensoren und Aktoren. Die robuste Bauweise und die hochwertigen Materialien gewährleisten einen sicheren Betrieb auch unter widrigen Bedingungen.
- Datenschnittstellen und Signalübertragung: Für Anwendungen, die eine präzise und störungsfreie Datenübertragung erfordern, wie z.B. in der Messtechnik oder bei der Anbindung von Display-Modulen, bietet die BKL 10120624 Stiftleiste eine solide Grundlage. Das reduzierte Rastermaß trägt zur Minimierung von Signalinterferenzen bei.
- Embedded Systems und IoT-Geräte: Bei der Entwicklung von kleinen, energieeffizienten und oft netzwerkfähigen Geräten ist die Platzoptimierung entscheidend. Diese Stiftleiste erlaubt die Integration einer hohen Anzahl von Anschlusspunkten auf minimaler Fläche und unterstützt so die Miniaturisierung von Embedded-Systemen und IoT-Knoten.
- Consumer-Elektronik: Von Unterhaltungselektronik bis hin zu Haushaltsgeräten – überall dort, wo interne Verbindungen zwischen Leiterplatten oder zur Anbindung von Modulen benötigt werden, bietet die BKL 10120624 eine kostengünstige und leistungsfähige Lösung.
FAQ – Häufig gestellte Fragen zu BKL 10120624 – Stiftleiste 1,27mm 1×8 gerade
Welche Art von Buchsenleisten sind mit der BKL 10120624 Stiftleiste kompatibel?
Die BKL 10120624 Stiftleiste mit einem Rastermaß von 1,27mm ist kompatibel mit den meisten Buchsenleisten, die ebenfalls dieses spezifische Rastermaß aufweisen. Es ist wichtig sicherzustellen, dass die Kontakte und der Pin-Abstand der Buchsenleiste exakt übereinstimmen, um eine optimale Verbindung zu gewährleisten. Empfohlen werden Buchsenleisten mit einer entsprechenden Kontaktierungsöffnung, die für 1,27mm Stiftleisten ausgelegt sind.
Ist die BKL 10120624 Stiftleiste für den Einsatz in feuchter Umgebung geeignet?
Obwohl die Stiftleiste aus korrosionsbeständigen Materialien gefertigt ist und oft über eine Oberflächenveredelung der Kontakte verfügt, ist sie primär für den Einsatz in trockenen Umgebungen konzipiert. Für Anwendungen in feuchten oder aggressiven Umgebungen sollten zusätzliche Schutzmaßnahmen wie Vergussmassen oder spezielle Gehäuse in Betracht gezogen werden. Die spezifische Beständigkeit hängt vom genauen Material des Gehäuses und der Kontaktbeschichtung ab.
Kann die BKL 10120624 Stiftleiste auf jeder Leiterplatte verlötet werden?
Ja, die BKL 10120624 Stiftleiste ist für die Durchsteckmontage (Through-Hole) auf Standard-Leiterplatten vorgesehen. Die Lötbarkeit hängt von der Qualität der Leiterbahn, dem verwendeten Lot und der Löttechnik ab. Eine fachgerechte Lötung mit geeignetem Flussmittel und der richtigen Löttemperatur gewährleistet eine dauerhafte und leitfähige Verbindung.
Welche Belastbarkeit hat die BKL 10120624 Stiftleiste in Bezug auf Strom und Spannung?
Die Nennstrombelastbarkeit liegt typischerweise bei bis zu 1 Ampere pro Kontakt, vorausgesetzt, die Gesamtlast wird entsprechend verteilt und die Leiterbahnen auf der Platine sind ausreichend dimensioniert, um die Wärmeableitung zu gewährleisten. Die Nennspannung beträgt üblicherweise bis zu 250 Volt Wechsel- oder Gleichspannung. Diese Werte sind Richtwerte und können je nach spezifischen Einsatzbedingungen und der Einhaltung von Sicherheitsstandards variieren.
Ist die BKL 10120624 Stiftleiste für den Einsatz in hohen Temperaturen ausgelegt?
Ja, die BKL 10120624 Stiftleiste ist aus Hochtemperatur-Kunststoffen gefertigt, die eine Betriebstemperatur von typischerweise -40°C bis +105°C ermöglichen. Dies ist entscheidend für Anwendungen, die thermischer Belastung ausgesetzt sind, wie z.B. in der Nähe von Leistungskomponenten oder in Umgebungen mit erhöhter Betriebstemperatur. Die genaue Temperaturgrenze wird durch das spezifische Gehäusematerial bestimmt.
Wie unterscheidet sich die BKL 10120624 von Stiftleisten mit größerem Rastermaß?
Der Hauptunterschied liegt im Rastermaß von 1,27mm im Vergleich zu gängigeren 2,54mm-Rastermaßen. Das kleinere Rastermaß ermöglicht eine deutlich höhere Pin-Dichte auf der gleichen Fläche, was für kompakte und miniaturisierte elektronische Geräte unerlässlich ist. Dies geht mit einer generell geringeren mechanischen Robustheit pro Pin einher, bietet aber signifikante Vorteile bei der Raumnutzung.
Was bedeutet die Kennzeichnung „1×8 gerade“?
Die Kennzeichnung „1×8“ bedeutet, dass die Stiftleiste eine einzelne Reihe mit insgesamt acht Pins aufweist. „Gerade“ bezieht sich auf die Ausrichtung der Pins, die senkrecht zur Leiterplatte stehen, im Gegensatz zu abgewinkelten Varianten, die für spezielle Montagesituationen gedacht sind.
