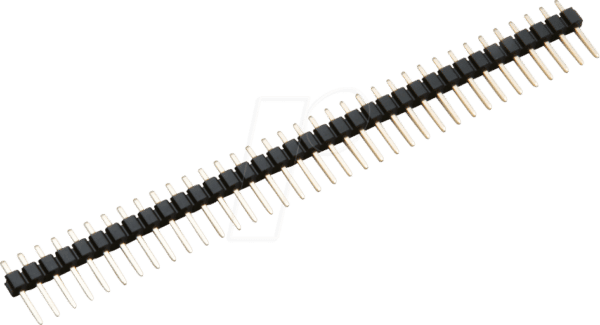

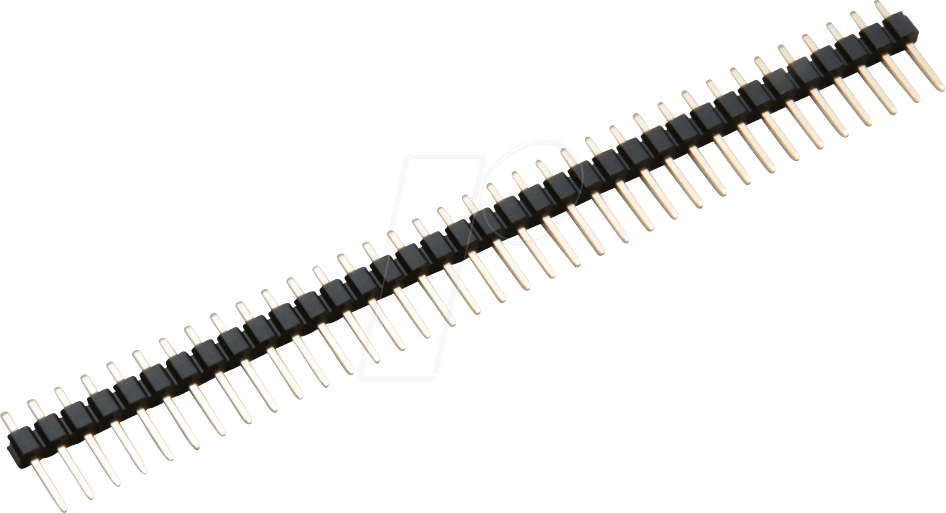

BKL 10120510 – Stiftleiste 36 polig, WireWrap, 2,54mm: Präzision und Zuverlässigkeit für professionelle Verbindungen
Suchen Sie eine robuste und präzise Lösung für Ihre elektronischen Verdrahtungsanforderungen, die eine sichere und langlebige Verbindung gewährleistet? Die BKL 10120510 Stiftleiste mit 36 Polen und einem Rastermaß von 2,54mm im WireWrap-Design ist die ideale Wahl für Entwickler, Ingenieure und erfahrene Elektronikbastler, die höchste Ansprüche an ihre Komponenten stellen. Dieses Produkt löst das Problem unzuverlässiger oder instabiler Verbindungen, indem es eine methodische und sichere Verdrahtung ermöglicht, die für Prototypen, industrielle Anwendungen und anspruchsvolle Schaltungsentwürfe unerlässlich ist.
Warum BKL 10120510 die überlegene Wahl ist
Im Vergleich zu Standard-Stiftleisten bietet die BKL 10120510 mit ihrer WireWrap-Spezifikation und dem präzisen 2,54mm Rastermaß signifikante Vorteile. Die WireWrap-Technik steht für eine extrem feste und zuverlässige mechanische sowie elektrische Verbindung, die sich durch ihre Langlebigkeit und Beständigkeit gegenüber Vibrationen und Temperaturschwankungen auszeichnet. Dies ist besonders in Umgebungen kritisch, in denen Verbindungsstabilität oberste Priorität hat. Das standardisierte Rastermaß von 2,54mm gewährleistet zudem eine hohe Kompatibilität mit einer breiten Palette von Sockeln, Platinen und anderen elektronischen Bauteilen, was die Integration in bestehende oder neue Systeme vereinfacht. Die 36 Pole bieten zudem eine hohe Anschlussdichte, was die Verdrahtung komplexer Schaltungen auf kleinstem Raum ermöglicht.
Technische Spezifikationen und Materialqualität
Die BKL 10120510 Stiftleiste ist aus hochwertigen Materialien gefertigt, um Langlebigkeit und optimale elektrische Eigenschaften zu gewährleisten. Der Stiftdurchmesser ist präzise auf die WireWrap-Technik abgestimmt, was ein festes Wickeln des Drahtes ermöglicht und so eine elektrische Verbindung mit geringstem Übergangswiderstand und höchster mechanischer Integrität schafft. Die Stifte selbst bestehen in der Regel aus einer Kupferlegierung, die eine ausgezeichnete Leitfähigkeit aufweist. Zur Verbesserung der Korrosionsbeständigkeit und zur Erhöhung der Lebensdauer sind die Stifte oft mit einer hochqualitativen Vernickelung oder Vergoldung versehen. Das Gehäusematerial ist typischerweise ein robustes PBT (Polybutylenterephthalat) oder ein vergleichbares Hochleistungspolymer. Diese Materialien sind bekannt für ihre thermische Stabilität, ihre elektrischen Isoliereigenschaften und ihre mechanische Festigkeit, wodurch sie auch unter anspruchsvollen Betriebsbedingungen zuverlässig funktionieren. Die thermische Beständigkeit des Gehäuses verhindert Verzug oder Beschädigung bei Lötprozessen oder erhöhten Umgebungstemperaturen.
Anwendungsbereiche und Einsatzmöglichkeiten
Die BKL 10120510 Stiftleiste ist aufgrund ihrer Konstruktion und ihres Designs ein vielseitiges Bauteil, das in einer breiten Palette von elektronischen Anwendungen eingesetzt werden kann.
- Prototyping und Entwicklung: Ideal für die schnelle und flexible Erstellung von Schaltungsprototypen. Die WireWrap-Technik ermöglicht einfache Änderungen und Anpassungen ohne die Notwendigkeit von Lötwerkzeugen.
- Industrielle Automatisierung: In Steuerungsgeräten und Automatisierungssystemen, wo zuverlässige und vibrationsfeste Verbindungen entscheidend sind.
- Messtechnik und Laborgeräte: Für präzise Signalübertragung und den Aufbau von Testaufbauten in wissenschaftlichen und industriellen Laboren.
- Embedded Systems: Zur Verbindung von Mikrocontrollern, Sensoren und Aktoren in komplexen Systemen.
- Signalverarbeitung: Für anspruchsvolle Signalwege, bei denen geringe Signalverluste und hohe Integrität gefordert sind.
- Telekommunikation: In Netzwerkgeräten und Kommunikationssystemen, die auf stabile und langlebige Verbindungen angewiesen sind.
Vorteile der WireWrap-Technik
Die WireWrap-Technik, für die die BKL 10120510 Stiftleiste konzipiert ist, bietet spezifische Vorteile, die sie von herkömmlichen Lötverbindungen abheben:
- Hohe Zuverlässigkeit: Die verdrehten Drähte erzeugen eine extrem dichte und mechanisch stabile Verbindung, die gegen Vibrationen und mechanische Belastungen resistent ist.
- Geringer Übergangswiderstand: Die scharfen Kanten der Stifte perforieren die Isolationsschicht des Drahtes und schaffen eine direkte metallische Verbindung, was zu einem sehr geringen und stabilen Übergangswiderstand führt.
- Langlebigkeit: WireWrap-Verbindungen haben sich über Jahrzehnte als äußerst langlebig erwiesen, besonders in Umgebungen, die eine hohe Zuverlässigkeit erfordern.
- Flexibilität bei Änderungen: Das Entfernen und Anbringen von Drähten ist relativ einfach, was schnelles Debugging und Änderungen an Schaltungen ermöglicht, ohne die Platine zu beschädigen.
- Keine Hitzeentwicklung bei der Herstellung: Im Gegensatz zum Löten werden keine hohen Temperaturen benötigt, was das Risiko von Hitzeschäden an empfindlichen Bauteilen minimiert.
- Hohe Kontaktdichte: Ermöglicht eine effiziente Nutzung des verfügbaren Platzes auf der Platine, was für kompakte Designs von Vorteil ist.
Produktdetails und Qualitätsmerkmale
Die BKL 10120510 Stiftleiste verkörpert Präzision und Langlebigkeit durch sorgfältig ausgewählte Materialien und Fertigungsprozesse. Die Kontaktoberfläche ist für maximale Leitfähigkeit und minimale Korrosionsanfälligkeit optimiert. Die mechanische Stabilität der Stifte gewährleistet eine konsistente Leistung über die gesamte Lebensdauer des Produkts. Jede Stiftleiste wird strengen Qualitätskontrollen unterzogen, um sicherzustellen, dass sie den anspruchsvollen Standards für elektronische Komponenten entspricht. Das Design ist auf eine einfache und sichere Handhabung ausgelegt, was die Fehlerquote bei der Installation minimiert.
| Merkmal | Spezifikation |
|---|---|
| Hersteller-Artikelnummer | 10120510 |
| Typ | Stiftleiste |
| Polanzahl | 36 |
| Anschlussart | WireWrap |
| Rastermaß | 2,54 mm |
| Stiftmaterial | Kupferlegierung (typischerweise), veredelt für Lötbarkeit und Korrosionsbeständigkeit (z.B. Vernickelung/Vergoldung) |
| Gehäusematerial | Hochleistungspolymer (z.B. PBT), hohe thermische und elektrische Isoliereigenschaften |
| Betriebstemperaturbereich | Typisch -40°C bis +105°C (abhängig vom Gehäusematerial) |
| Anwendungsbereich | Elektronische Prototypen, Industrie, Messtechnik, Signalverarbeitung |
Häufig gestellte Fragen (FAQ)
Was ist WireWrap-Technologie?
Wire Wrapping, oder Drahtwickeltechnik, ist eine Methode zur Herstellung elektrischer Verbindungen, bei der ein isolierter Draht eng um ein rechteckiges Stiftprofil gewickelt wird. Diese Methode erzeugt eine hochzuverlässige, mechanisch stabile und elektrisch leitfähige Verbindung ohne die Notwendigkeit von Löten.
Für welche Art von Anwendungen ist diese Stiftleiste am besten geeignet?
Die BKL 10120510 ist ideal für Anwendungen, die eine sehr hohe Zuverlässigkeit und Langlebigkeit der Verbindungen erfordern, wie z.B. in der industriellen Automatisierung, in der Messtechnik, bei komplexen Prototypenentwicklungen oder in Systemen, die häufig Vibrationen ausgesetzt sind. Sie eignet sich hervorragend für die Verdrahtung von Mikrocontrollern, Datenerfassungssystemen und Schaltungsmodulen.
Welche Art von Draht wird für WireWrap-Verbindungen benötigt?
Für die WireWrap-Technik werden spezielle isolierte Drähte benötigt, oft aus Kupferlegierungen gefertigt, mit einem definierten Querschnitt (z.B. 24-26 AWG). Die Isolierung wird während des Wickelprozesses durch die scharfen Kanten des Stiftes durchdrungen, um die elektrische Verbindung herzustellen. Die Auswahl des richtigen Drahtes ist entscheidend für die Qualität der Verbindung.
Wie unterscheidet sich die WireWrap-Technik von der Löttechnik?
Der Hauptunterschied liegt in der Art der Verbindung. Beim Löten wird eine Metallverbindung durch Schmelzen und Erstarren eines Zusatzmetalls (Lot) hergestellt. Beim Wire Wrapping wird der Draht mechanisch fest um den Stift gewickelt, wodurch die Isolierung durchbrochen und eine direkte Metall-zu-Metall-Kontaktherstellung erreicht wird. Wire Wrapping gilt als langlebiger und widerstandsfähiger gegen Vibrationen als viele Lötverbindungen und erfordert keine Hitze.
Ist die BKL 10120510 mit anderen Anschlussmethoden kompatibel?
Während die Stiftleiste primär für die WireWrap-Technik konzipiert ist, können die 2,54mm Rastermaße und die Form der Stifte sie auch mit bestimmten Sockeln oder Adapterplatinen kompatibel machen. Für die volle Funktionalität und die Vorteile der WireWrap-Technik wird jedoch die Verwendung spezifischer WireWrap-Werkzeuge und Drähte empfohlen.
Welche Vorteile bietet das 2,54mm Rastermaß?
Das 2,54mm Rastermaß ist ein internationaler Standard in der Elektronik. Es ermöglicht eine hohe Dichte der Anschlüsse auf kleinem Raum und gewährleistet die Kompatibilität mit einer breiten Palette von Breadboards, Prototyping-Platinen, Sockeln und anderen elektronischen Bauteilen, die ebenfalls dieses Standardmaß verwenden.
