HF-Steckverbinder – Die unsichtbaren Helden der Hochfrequenztechnik
Willkommen in unserer Kategorie für HF-Steckverbinder! Hier finden Sie eine riesige Auswahl an hochwertigen Steckverbindern, die speziell für den Einsatz in der Hochfrequenztechnik entwickelt wurden. Egal, ob Sie ein erfahrener Ingenieur, ein ambitionierter Bastler oder einfach nur auf der Suche nach der perfekten Verbindung für Ihr nächstes Projekt sind – bei uns werden Sie fündig. Tauchen Sie ein in die Welt der HF-Steckverbinder und entdecken Sie die Vielfalt an Typen, Spezifikationen und Anwendungsbereichen.
Was sind HF-Steckverbinder und warum sind sie so wichtig?
HF-Steckverbinder (Hochfrequenz-Steckverbinder) sind spezielle Verbindungsstücke, die dazu dienen, hochfrequente Signale mit minimalem Signalverlust zu übertragen. Im Gegensatz zu herkömmlichen Steckverbindern sind sie so konstruiert, dass sie die Impedanz des Systems aufrechterhalten und unerwünschte Reflexionen und Interferenzen minimieren. Dies ist entscheidend für die einwandfreie Funktion von Geräten in Bereichen wie Telekommunikation, Funktechnik, Satellitenkommunikation, Messtechnik und vielen anderen Anwendungen, in denen hochfrequente Signale eine zentrale Rolle spielen.
Die Bedeutung von qualitativ hochwertigen HF-Steckverbindern kann nicht genug betont werden. Ein schlecht konstruierter oder minderwertiger Steckverbinder kann die Leistung Ihres gesamten Systems beeinträchtigen, zu Signalverlusten, Verzerrungen und sogar zu Geräteausfällen führen. Investieren Sie deshalb in die richtigen Steckverbinder, um die bestmögliche Leistung und Zuverlässigkeit Ihrer HF-Anwendungen zu gewährleisten.
Die Vorteile hochwertiger HF-Steckverbinder auf einen Blick:
- Minimierung von Signalverlusten und Reflexionen
- Aufrechterhaltung der Systemimpedanz
- Verbesserung der Signalqualität
- Erhöhung der Zuverlässigkeit des Systems
- Längere Lebensdauer der Geräte
Die verschiedenen Arten von HF-Steckverbindern
Die Welt der HF-Steckverbinder ist vielfältig und es gibt eine Vielzahl von Typen, die für unterschiedliche Anwendungen und Frequenzbereiche optimiert sind. Hier sind einige der gängigsten Typen, die Sie in unserem Shop finden:
- SMA (SubMiniature version A): Einer der am weitesten verbreiteten HF-Steckverbinder, bekannt für seine kompakte Bauweise und gute Leistung bis zu hohen Frequenzen (typischerweise bis 18 GHz, in einigen Fällen auch höher). Ideal für Anwendungen wie WLAN, GPS und mobile Kommunikation.
- SMB (SubMiniature version B): Ähnlich wie SMA, aber mit einer Schnappverbindung für eine schnellere und einfachere Montage. Geeignet für Anwendungen, bei denen häufiges Verbinden und Trennen erforderlich ist.

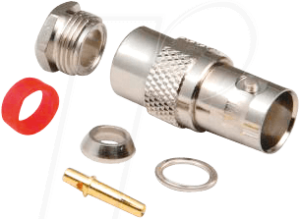

- BNC (Bayonet Neill-Concelman): Ein robuster Steckverbinder mit Bajonettverschluss, der eine schnelle und sichere Verbindung gewährleistet. Häufig in Messtechnikgeräten, Testaufbauten und Videoüberwachungssystemen eingesetzt.

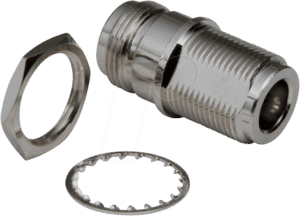

- N-Type: Ein größerer und robusterer Steckverbinder, der für höhere Leistungen und niedrigere Frequenzbereiche (bis ca. 11 GHz) ausgelegt ist. Ideal für Anwendungen wie Basisstationen, Radar und Satellitenkommunikation.

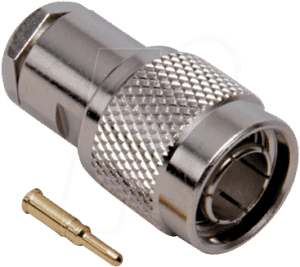

- TNC (Threaded Neill-Concelman): Eine Gewindeversion des BNC-Steckverbinders, die eine noch sicherere und stabilere Verbindung bietet, insbesondere in Umgebungen mit Vibrationen.
- SMP (SubMiniature Push-on): Sehr kleine Push-on-Steckverbinder für hohe Frequenzen (bis zu 40 GHz und darüber), die in miniaturisierten HF-Modulen und Leiterplattenanwendungen eingesetzt werden.
- MCX (Micro Coaxial): Noch kleiner als SMA und SMB, ideal für Anwendungen, bei denen Platz eine entscheidende Rolle spielt, wie z.B. in drahtlosen Modulen und tragbaren Geräten.
- MMCX (Micro-Miniature Coaxial): Eine noch kleinere Version von MCX, für extrem miniaturisierte Anwendungen.
- DIN 7/16: Ein großer, robuster Steckverbinder für hohe Leistungen und niedrige Frequenzen, der häufig in Mobilfunk-Basisstationen und Rundfunksendern verwendet wird.
Eine detaillierte Übersicht der Steckverbindertypen:
| Steckverbindertyp | Frequenzbereich (typisch) | Anwendungen | Besondere Merkmale |
|---|---|---|---|
| SMA | DC – 18 GHz (teilweise bis 26,5 GHz) | WLAN, GPS, Mobile Kommunikation, Messtechnik | Kompakt, weit verbreitet, gute Leistung |
| SMB | DC – 4 GHz | Testaufbauten, Medizinische Geräte, Automobilindustrie | Schnappverbindung für einfache Montage |
| BNC | DC – 4 GHz | Messtechnik, Videoüberwachung, Testgeräte | Robust, Bajonettverschluss für schnelle Verbindung |
| N-Type | DC – 11 GHz | Basisstationen, Radar, Satellitenkommunikation | Hohe Leistung, robust |
| TNC | DC – 11 GHz | Militärische Anwendungen, Vibrationsempfindliche Umgebungen | Gewinde für sichere Verbindung, vibrationsfest |
| SMP | DC – 40 GHz und höher | Miniaturisierte HF-Module, Leiterplattenanwendungen | Sehr klein, Push-on-Verbindung, hohe Frequenzen |
| MCX | DC – 6 GHz | Drahtlose Module, Tragbare Geräte | Sehr klein, platzsparend |
| MMCX | DC – 6 GHz | Extrem miniaturisierte Anwendungen | Noch kleiner als MCX |
| DIN 7/16 | DC – 7,5 GHz | Mobilfunk-Basisstationen, Rundfunksender | Hohe Leistung, robust |
Worauf Sie bei der Auswahl von HF-Steckverbindern achten sollten
Die Auswahl des richtigen HF-Steckverbinders hängt von einer Reihe von Faktoren ab, darunter die Frequenz des Signals, die benötigte Leistung, die Umgebungsbedingungen und die Größe des verfügbaren Raums. Hier sind einige wichtige Aspekte, die Sie bei Ihrer Entscheidung berücksichtigen sollten:
- Frequenzbereich: Stellen Sie sicher, dass der Steckverbinder für den Frequenzbereich Ihrer Anwendung geeignet ist. Die Spezifikationen des Herstellers geben in der Regel den maximalen Frequenzbereich an, in dem der Steckverbinder zuverlässig funktioniert.
- Impedanz: Die meisten HF-Systeme haben eine Impedanz von 50 Ohm. Stellen Sie sicher, dass der Steckverbinder die gleiche Impedanz aufweist, um Reflexionen und Signalverluste zu minimieren.
- Verlustleistung: Die Verlustleistung des Steckverbinders sollte so gering wie möglich sein, um die Signalqualität zu erhalten. Achten Sie auf die Einfügedämpfung (Insertion Loss) in den Spezifikationen.
- VSWR (Voltage Standing Wave Ratio): Ein niedriger VSWR-Wert deutet auf eine gute Impedanzanpassung und geringe Reflexionen hin.
- Umgebungsbedingungen: Berücksichtigen Sie die Umgebungsbedingungen, in denen der Steckverbinder eingesetzt wird. Ist er Feuchtigkeit, extremen Temperaturen oder Vibrationen ausgesetzt? Wählen Sie einen Steckverbinder, der diesen Bedingungen standhält.
- Montage: Überlegen Sie, wie der Steckverbinder montiert werden soll. Einige Steckverbinder werden gelötet, andere werden gecrimpt oder geschraubt. Wählen Sie eine Montageart, die für Ihre Anwendung geeignet ist.
- Steckzyklen: Wenn Sie den Steckverbinder häufig verbinden und trennen müssen, achten Sie auf die Anzahl der Steckzyklen, die der Hersteller angibt.
- Qualität und Hersteller: Investieren Sie in hochwertige Steckverbinder von renommierten Herstellern, um eine zuverlässige Leistung und lange Lebensdauer zu gewährleisten.
HF-Steckverbinder in der Praxis: Anwendungsbeispiele
HF-Steckverbinder sind in unzähligen Anwendungen zu finden, von alltäglichen Geräten bis hin zu hochspezialisierten Systemen. Hier sind einige Beispiele:
- Mobilfunk: In Mobiltelefonen, Basisstationen und anderen Mobilfunkgeräten werden HF-Steckverbinder verwendet, um Antennen, Verstärker und andere Komponenten miteinander zu verbinden.
- WLAN: Router, Access Points und WLAN-Karten verwenden HF-Steckverbinder, um Antennen anzuschließen und drahtlose Verbindungen herzustellen.
- GPS: GPS-Empfänger verwenden HF-Steckverbinder, um die Antenne mit der Elektronik zu verbinden und Satellitensignale zu empfangen.
- Satellitenkommunikation: Satellitenantennen, Transceiver und andere Geräte in Satellitenkommunikationssystemen verwenden HF-Steckverbinder, um Signale zu übertragen und zu empfangen.
- Messtechnik: Oszilloskope, Spektrumanalysatoren und andere Messtechnikgeräte verwenden HF-Steckverbinder, um Signale zu messen und zu analysieren.
- Rundfunk: Rundfunksender verwenden HF-Steckverbinder, um Antennen mit den Sendeverstärkern zu verbinden.
- Radar: Radarsysteme verwenden HF-Steckverbinder, um Signale zu senden und zu empfangen.
- Militärische Anwendungen: In militärischen Kommunikationssystemen, Radarsystemen und anderen Geräten werden robuste und zuverlässige HF-Steckverbinder eingesetzt.
Unser Angebot an HF-Steckverbindern
Wir bieten Ihnen eine umfassende Auswahl an HF-Steckverbindern von führenden Herstellern. Ob SMA, SMB, BNC, N-Type oder ein anderer Typ – bei uns finden Sie den passenden Steckverbinder für Ihre Anwendung. Unser Sortiment umfasst:
- Steckverbinder für verschiedene Frequenzbereiche: Von DC bis zu mehreren GHz, wir haben Steckverbinder für jeden Bedarf.
- Steckverbinder für verschiedene Kabeltypen: Koaxialkabel, Mikrokoaxialkabel und andere Spezialkabel.
- Steckverbinder für verschiedene Montagearten: Löt-, Crimp- und Schraubsteckverbinder.

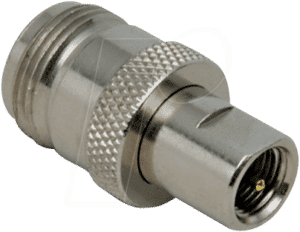

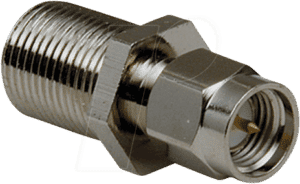

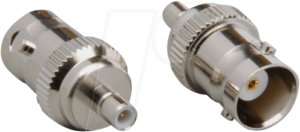

- Adapter: Um verschiedene Steckverbinder miteinander zu verbinden.
- Werkzeuge: Crimpzangen, Abisolierwerkzeuge und andere Werkzeuge für die fachgerechte Montage von HF-Steckverbindern.
Unser Team aus erfahrenen Technikern steht Ihnen gerne bei der Auswahl des richtigen Steckverbinders für Ihre Anwendung zur Seite. Kontaktieren Sie uns einfach per Telefon oder E-Mail und wir helfen Ihnen gerne weiter.
Bestellen Sie Ihre HF-Steckverbinder noch heute!
Warten Sie nicht länger und bestellen Sie Ihre HF-Steckverbinder noch heute in unserem Onlineshop. Profitieren Sie von unserer großen Auswahl, unseren günstigen Preisen und unserem schnellen Versand. Wir sind Ihr zuverlässiger Partner für hochwertige HF-Steckverbinder und Zubehör.
Vertrauen Sie auf unsere Expertise und investieren Sie in die Qualität Ihrer Verbindungen!
