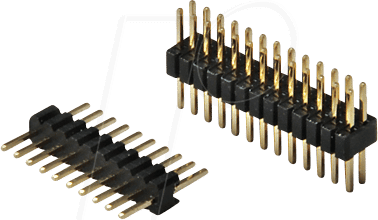

Hochwertige Stiftleiste BKL 10120302 – 25-polig, vergoldet, 1,27mm: Maximale Konnektivität und Langlebigkeit für Ihre Elektronikprojekte
Sie benötigen eine zuverlässige und präzise Verbindung für Ihre anspruchsvollen Elektronikprojekte? Die BKL 10120302 Stiftleiste mit 25 Polen und einer Pin-Dichte von 1,27mm, vergoldet, bietet eine erstklassige Lösung für Entwickler, Ingenieure und ambitionierte Bastler, die auf höchste Signalintegrität und dauerhafte Stabilität Wert legen. Dieses Präzisionsbauteil löst das Problem instabiler oder korrodierter Verbindungen und gewährleistet eine reibungslose Datenübertragung und Stromversorgung in einer Vielzahl von Anwendungen.
Präzision auf kleinstem Raum: Das Geheimnis der 1,27mm Teilung
Die Entscheidung für eine Stiftleiste mit einer Teilung von 1,27mm (oft auch als 0.05 Zoll bezeichnet) ist ein klares Indiz für anspruchsvolle Anwendungsbereiche, in denen Bauraum eine kritische Rolle spielt. Diese engere Pin-Dichte ermöglicht eine signifikant höhere Anzahl von Kontakten auf derselben Fläche im Vergleich zu traditionellen 2,54mm (0.1 Zoll) Teilungen. Dies ist entscheidend für miniaturisierte Designs, kompakte Steuerplatinen und komplexe Interface-Module, bei denen jeder Millimeter zählt.
Die BKL 10120302 nutzt diese geometrische Optimierung, um Ihnen eine leistungsstarke Konnektivitätslösung zu bieten, die selbst in den dichtest gepackten Systemen Platz findet, ohne Kompromisse bei der Funktionalität einzugehen. Die präzise gefertigten Pins stellen sicher, dass jede Verbindung exakt sitzt und eine optimale elektrische Kopplung erreicht wird.
Goldkontaktierung: Der Garant für überragende Leitfähigkeit und Korrosionsbeständigkeit
Die Vergoldung der 25 Pins ist ein herausragendes Merkmal der BKL 10120302 und hebt sie deutlich von Standardlösungen mit anderen Beschichtungen ab. Gold ist eines der elektrisch leitfähigsten Edelmetalle und weist eine nahezu unübertroffene Korrosionsbeständigkeit auf. Diese Eigenschaften sind von fundamentaler Bedeutung für die Langlebigkeit und Zuverlässigkeit von elektronischen Verbindungen.
- Minimale Übergangswiderstände: Die Goldschicht sorgt für extrem niedrige Übergangswiderstände, was zu einer effizienteren Signalübertragung und geringeren Energieverlusten führt. Dies ist insbesondere bei Hochfrequenzsignalen oder empfindlichen analogen Schaltungen von entscheidender Bedeutung.
- Schutz vor Oxidation: Im Gegensatz zu anderen Metallen oxidiert Gold nicht. Dies verhindert die Bildung isolierender Schichten auf den Kontaktoberflächen, die zu Verbindungsfehlern oder einem erhöhten Widerstand führen könnten.
- Langlebigkeit und Strapazierfähigkeit: Die harte Goldschicht bietet eine ausgezeichnete Abriebfestigkeit und schützt den darunterliegenden Grundwerkstoff (oft Kupfer oder Messing) vor mechanischer Beschädigung und chemischer Einwirkung.
- Chemische Inertheit: Gold reagiert nicht mit den meisten Chemikalien, die in elektronischen Umgebungen vorkommen können. Dies gewährleistet eine konsistente Leistung über lange Zeiträume, selbst unter ungünstigen Bedingungen.
Die BKL 10120302 Stiftleiste mit ihrer 25-poligen Ausführung und 1,27mm Teilung ist somit die überlegene Wahl für alle, die eine Verbindung benötigen, die über die Lebensdauer des Geräts hinweg höchste Leistung und Zuverlässigkeit garantiert.
Konstruktion und Anwendungsvielfalt der BKL 10120302 Stiftleiste
Die Konstruktion der BKL 10120302 Stiftleiste ist auf Funktionalität und einfache Integration ausgelegt. Die einzelnen Stifte sind präzise gefertigt und in einem robusten Gehäuse montiert, das für mechanische Stabilität sorgt. Die standardisierte 1,27mm Pin-Teilung macht die Leiste kompatibel mit einer Vielzahl von Buchsenleisten und Steckverbindern, die ebenfalls diese Teilung aufweisen. Dies ermöglicht flexible und modulare Designs.
Die Anwendungsbereiche sind breit gefächert und umfassen unter anderem:
- Prototyping und Entwicklung: Ideal für Breadboards und Steckplatinen, um Schaltungen schnell aufzubauen und zu testen.
- Embedded Systems: Perfekt für die Anbindung von Mikrocontrollern, Sensoren und Aktoren in kompakten Geräten.
- Industrielle Automatisierung: Einsatz in Steuergeräten und Schnittstellenmodulen zur Verbindung von Sensoren und Aktoren.
- Mess- und Prüftechnik: Zur Erstellung von Testpunkten und Verbindungen in Prüfaufbauten.
- Verbindung von Platinen (Board-to-Board): Ermöglicht die flexible Verbindung zweier Leiterplatten in einem System.
Die 25 Kontakte bieten ausreichend Flexibilität für komplexe Datenbusse, Steuerleitungen oder eine Kombination aus beidem.
Technische Spezifikationen im Detail
Die folgenden Spezifikationen verdeutlichen die technischen Vorteile und die Qualität der BKL 10120302 Stiftleiste:
| Merkmal | Spezifikation | Qualitativer Vorteil |
|---|---|---|
| Produktart | Stiftleiste | Standardisierte und vielseitige Verbindungskomponente. |
| Polanzahl | 25 | Ermöglicht die Übertragung einer größeren Anzahl von Signalen oder Datenleitungen. |
| Pin-Teilung | 1,27mm (0.05 Zoll) | Kompaktes Design, höhere Kontaktdichte für miniaturisierte Anwendungen. |
| Kontaktmaterial | Vergoldet | Hervorragende elektrische Leitfähigkeit, hohe Korrosionsbeständigkeit, minimaler Übergangswiderstand, Langlebigkeit. |
| Gehäusematerial | Hochtemperatur-Kunststoff (typisch für solche Bauteile) | Stabile mechanische Struktur, Beständigkeit gegen Lötprozess-Temperaturen, Isolation der Kontakte. |
| Montageart | Lochraster (Through-Hole) | Sichere und robuste mechanische Befestigung auf der Leiterplatte durch Lötverbindung. |
| Betriebstemperatur | Typisch -40°C bis +85°C (abhängig vom spezifischen Gehäusematerial) | Zuverlässige Funktion in einem breiten Temperaturbereich. |
| Elektrische Belastbarkeit (pro Kontakt) | Typisch 1A bis 3A (abhängig von der Dicke des Leiters und der Pin-Konstruktion) | Geeignet für moderate Stromlasten in den meisten Signal- und Steueranwendungen. |
FAQ – Häufig gestellte Fragen zu BKL 10120302 – Stiftleiste, 25-pol., vergoldet, 1,27mm
Was bedeutet die Pin-Teilung von 1,27mm?
Die Pin-Teilung von 1,27mm gibt den Abstand zwischen den Mittelpunkten benachbarter Pins an. Diese Teilung ist enger als bei Standard-Stiftleisten (oft 2,54mm) und ermöglicht daher eine höhere Anzahl von Kontakten auf einer kleineren Fläche, was sie ideal für kompakte elektronische Designs macht.
Warum ist die Vergoldung der Kontakte wichtig?
Die Vergoldung bietet eine überragende elektrische Leitfähigkeit, minimiert Übergangswiderstände und schützt die Kontakte effektiv vor Oxidation und Korrosion. Dies gewährleistet eine stabile und dauerhafte Verbindung, selbst unter anspruchsvollen Umgebungsbedingungen, und verlängert die Lebensdauer der Verbindung erheblich.
Für welche Art von Anwendungen ist diese Stiftleiste besonders geeignet?
Diese Stiftleiste eignet sich hervorragend für Anwendungen, bei denen Platzsparen und Zuverlässigkeit entscheidend sind. Dazu gehören Embedded Systems, Prototyping auf Lochrasterplatinen, die Verbindung von Sub-Modulen in industriellen Steuergeräten oder die Erstellung von flexiblen Schnittstellen für Messgeräte.
Ist die BKL 10120302 Stiftleiste für Hochfrequenzanwendungen geeignet?
Ja, die hohe Leitfähigkeit der Goldkontakte und die präzise Fertigung der Stifte mit geringen Übergangswiderständen machen sie auch für Signalübertragungen im höheren Frequenzbereich gut geeignet. Für extrem hohe Frequenzen können jedoch spezielle HF-Steckverbinder erforderlich sein, aber für viele allgemeine und semi-professionelle Hochfrequenzanwendungen ist diese Stiftleiste eine ausgezeichnete Wahl.
Wie wird die Stiftleiste auf der Leiterplatte befestigt?
Die BKL 10120302 ist für die Lochraster-Montage (Through-Hole) konzipiert. Die Pins werden durch vorgesehene Löcher auf der Leiterplatte gesteckt und dann von der Unterseite verlötet, was eine sehr stabile und zuverlässige mechanische und elektrische Verbindung gewährleistet.
Kann ich diese Stiftleiste mit Buchsenleisten anderer Hersteller kombinieren?
Grundsätzlich ja, solange die andere Buchsenleiste ebenfalls die gleiche Pin-Teilung von 1,27mm aufweist und die mechanischen Abmessungen kompatibel sind. Es ist jedoch immer ratsam, auf die Spezifikationen des Herstellers zu achten, um eine optimale Passform und Leistung zu gewährleisten.
Welche Art von Strom kann pro Kontakt maximal übertragen werden?
Die maximale Strombelastbarkeit hängt von mehreren Faktoren ab, einschließlich der Dicke des Leiters auf der Leiterplatte und der Beschaffenheit des Pins selbst. Typischerweise sind Stiftleisten mit 1,27mm Teilung für Signal- und moderate Stromanwendungen ausgelegt und können pro Kontakt in der Regel zwischen 1A und 3A übertragen. Für höhere Stromstärken sind breitere Pins und spezielle Leistungskontakte erforderlich.
