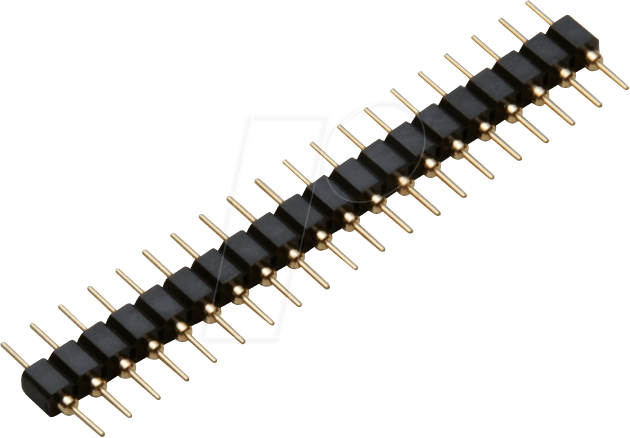

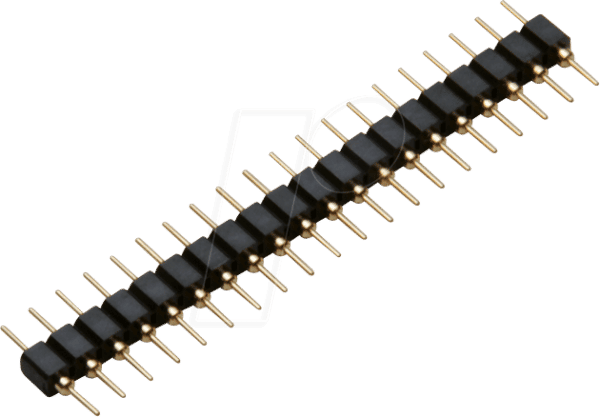

BKL 10120536 – Präzisions-Stiftleiste 20 polig, 2,54mm: Ihre Lösung für zuverlässige Verbindungen
Sie benötigen eine hochpräzise und langlebige Steckverbindung für Ihre Elektronikprojekte, bei denen jedes Detail zählt? Die BKL 10120536 Präzisions-Stiftleiste mit 20 Polen und einem Rastermaß von 2,54mm wurde entwickelt, um eine stabile und sichere elektrische Verbindung in anspruchsvollen Anwendungen zu gewährleisten. Ideal für Entwickler, Ingenieure und ambitionierte Maker, die auf maximale Zuverlässigkeit und optimale Leistung ihrer Schaltungen angewiesen sind.
Überragende Konnektivität für anspruchsvolle Elektronik
Die BKL 10120536 Stiftleiste repräsentiert die Spitzenklasse der mechanischen und elektrischen Verbindungskomponenten. Entwickelt mit einem Fokus auf Präzision, bietet sie eine außergewöhnliche Leitfähigkeit und mechanische Stabilität, die weit über die von Standard-Stiftleisten hinausgeht. Dies minimiert Signalverluste und sorgt für eine konsistente Leistung Ihrer Geräte, selbst unter ungünstigen Umgebungsbedingungen oder bei hoher Beanspruchung.
Warum die BKL 10120536 die überlegene Wahl ist
Im Gegensatz zu herkömmlichen Stiftleisten, die oft Kompromisse bei Materialqualität oder Fertigungstoleranzen eingehen, setzt die BKL 10120536 auf kompromisslose Qualität. Dies resultiert in:
- Erhöhte Lebensdauer: Hochwertige Materialien und präzise Fertigung garantieren eine signifikant längere Nutzungsdauer, auch bei häufigem Stecken und Trennen.
- Verbesserte Signalintegrität: Das geringe Kontaktwiderstand und die stabile mechanische Führung sorgen für eine klare und unverfälschte Signalübertragung.
- Zuverlässige Leistung: Die BKL 10120536 ist konzipiert, um auch bei Temperaturschwankungen oder Vibrationen eine stabile Verbindung aufrechtzuerhalten.
- Einfache Integration: Das Standard-Rastermaß von 2,54mm ermöglicht eine problemlose Kompatibilität mit einer breiten Palette von Leiterplattenlayouts und anderen Standardkomponenten.
- Professionelles Finish: Die sorgfältige Verarbeitung verleiht Ihren Projekten ein sauberes und professionelles Aussehen.
Technische Spezifikationen und Produktmerkmale
Die BKL 10120536 ist mehr als nur eine Verbindungskomponente; sie ist ein Garant für Zuverlässigkeit in Ihren elektronischen Systemen. Die detaillierte Spezifikation unterstreicht die durchdachte Konstruktion und die Auswahl hochwertiger Materialien.
| Merkmal | Spezifikation |
|---|---|
| Artikelnummer | BKL 10120536 |
| Polanzahl | 20 polig |
| Rastermaß (Pin-Abstand) | 2,54 mm |
| Steckertyp | Präzisions-Stiftleiste (ungeschirmt, gerade) |
| Material Gehäuse | Hochwertiger Thermoplast (UL-gelistet, schwer entflammbar) |
| Material Kontakte | Vergoldetes Messing oder Kupferlegierung für maximale Leitfähigkeit und Korrosionsbeständigkeit |
| Maximale Strombelastbarkeit | Typischerweise 3A pro Kontakt (abhängig von PCB-Layout und Umgebungsbedingungen) |
| Betriebstemperaturbereich | -40°C bis +105°C (typisch für verwendete Kunststoffe und Metalle) |
| Isolationswiderstand | ≥ 1000 MΩ bei 500V DC |
| Kontaktwiderstand | ≤ 20 mΩ nach Erstkontakt |
| Durchschlagsspannung | ≥ 1000V AC/Minute |
| Montageart | Lötbar (durchsteckbar für Through-Hole-Technologie) |
| Anwendungsbereiche | Embedded Systems, Messtechnik, industrielle Automatisierung, Prototyping, Datenkommunikation, Sensorik |
Präzision in Material und Fertigung
Die Auswahl der Materialien ist entscheidend für die Performance und Langlebigkeit einer Stiftleiste. Bei der BKL 10120536 kommen ausschließlich Komponenten zum Einsatz, die höchsten Industriestandards genügen. Das Gehäusematerial ist ein thermoplastischer Kunststoff, der nicht nur eine ausgezeichnete elektrische Isolation bietet, sondern auch flammenhemmende Eigenschaften gemäß UL-Standards besitzt. Dies ist ein kritischer Faktor für die Sicherheit in vielen Anwendungen, von der Industrie bis hin zu Konsumerelektronik.
Die eigentlichen Kontakte sind aus einer hochwertigen Kupferlegierung gefertigt und für optimale Leitfähigkeit und Korrosionsbeständigkeit mit einer Goldschicht überzogen. Die Vergoldung ist nicht nur ein Zeichen von Premiumqualität, sondern minimiert den Übergangswiderstand und schützt die Kontakte vor Oxidation, was eine langfristig stabile und zuverlässige elektrische Verbindung sicherstellt. Dieses Detail ist essenziell, um Signalverfälschung und Leistungseinbußen über die Zeit zu vermeiden.
Designmerkmale für optimale Leistung und Handhabung
Das Design der BKL 10120536 ist auf Funktionalität und Zuverlässigkeit optimiert. Das gerade Steckgesicht mit einem präzisen Rastermaß von 2,54mm ermöglicht eine passgenaue Verbindung auf den meisten Standard-Leiterplatten. Die Pin-Form ist so gestaltet, dass sie einen sicheren und festen Sitz im Sockel gewährleistet und ein unbeabsichtigtes Herausgleiten verhindert. Dies ist besonders wichtig in Umgebungen mit Vibrationen oder mechanischen Belastungen.
Die 20 Pole bieten eine hohe Dichte an Verbindungspunkten auf kleinem Raum, was sie ideal für komplexe Schaltungen macht, bei denen viele Signale und Steuerleitungen geführt werden müssen. Die klare Strukturierung und die präzise Ausrichtung der Pins erleichtern zudem das Handling während des Lötprozesses und bei der manuellen Bestückung von Platinen, was die Fehlerquote reduziert und die Effizienz steigert.
Breites Einsatzspektrum für Profis und Enthusiasten
Die universelle Anwendbarkeit der BKL 10120536 Präzisions-Stiftleiste macht sie zu einer bevorzugten Wahl in einer Vielzahl von Sektoren:
- Embedded Systems & Mikrocontroller: Perfekt für die Anbindung von Sensoren, Aktoren und Peripheriegeräten an Steuerplatinen wie Raspberry Pi, Arduino oder industrielle Steuerungen.
- Messtechnik und Laborausstattung: Bietet die notwendige Präzision und Zuverlässigkeit für präzise Messungen und den Aufbau von Testaufbauten.
- Industrielle Automatisierung: Ermöglicht sichere und robuste Verbindungen in Steuerungsanlagen, Robotik und Produktionsmaschinen, wo Ausfallzeiten kostspielig sind.
- Prototyping und Entwicklung: Die Standardisierung und hohe Qualität erleichtern das schnelle und zuverlässige Erstellen von Prototypen und das Testen neuer Konzepte.
- Datenkommunikation und Netzwerke: Dient als zuverlässiger Anschluss für Datenleitungen in spezialisierten Kommunikationsmodulen und Schnittstellen.
- Audio- und Videotechnik: Ermöglicht saubere Signalübertragungen in hochwertigen Audiogeräten und professionellen Videoanwendungen.
FAQ – Häufig gestellte Fragen zu BKL 10120536 – Präzisions-Stiftleiste 20 polig, 2,54mm
Ist die BKL 10120536 Stiftleiste mit anderen 2,54mm Steckverbindern kompatibel?
Ja, aufgrund des standardisierten Rastermaßes von 2,54mm ist die BKL 10120536 Stiftleiste vollständig kompatibel mit den meisten Buchsenleisten und Gegenstücken, die ebenfalls dieses Rastermaß aufweisen. Die präzise Fertigung stellt eine sichere und zuverlässige Verbindung sicher.
Welche Art von Lötverfahren ist für diese Stiftleiste empfohlen?
Die BKL 10120536 ist für die Durchsteckmontage (Through-Hole Technology, THT) konzipiert. Sie kann problemlos mit gängigen Lötverfahren wie Handlöten oder Wellenlöten bestückt werden. Eine sorgfältige Temperaturkontrolle während des Lötprozesses ist empfehlenswert, um die Integrität des Gehäusematerials zu wahren.
Wie hoch ist die maximale Strombelastbarkeit der einzelnen Pins?
Die typische maximale Strombelastbarkeit pro Kontakt der BKL 10120536 liegt bei 3 Ampere. Diese Angabe kann jedoch je nach Dimensionierung der Leiterbahnen auf Ihrer Platine, der Umgebungstemperatur und der Dauer der Strombelastung variieren. Für Anwendungen, die höhere Ströme erfordern, sollten Sie dies berücksichtigen und gegebenenfalls die Anzahl der Poles, die Strom führen, reduzieren.
Ist die Goldschicht auf den Kontakten abriebfest?
Die Goldschicht auf den Kontakten der BKL 10120536 ist hauptsächlich für die Reduzierung des Übergangswiderstandes und den Schutz vor Oxidation vorgesehen. Sie bietet eine gewisse Abriebfestigkeit, ist aber nicht unbegrenzt widerstandsfähig gegen mechanische Beanspruchung. Häufiges Stecken und Trennen kann die Goldschicht im Laufe der Zeit abnutzen. Dennoch ist die Lebensdauer der Verbindung durch die hohe Qualität des Grundmaterials und die Dicke der Vergoldung signifikant verlängert.
Für welche Umgebungsbedingungen ist die Stiftleiste geeignet?
Die BKL 10120536 ist für einen breiten Betriebstemperaturbereich von -40°C bis +105°C ausgelegt. Das Gehäusematerial ist zudem flammhemmend und die vergoldeten Kontakte bieten Schutz vor Korrosion, was die Stiftleiste für den Einsatz in industriellen und anspruchsvollen Umgebungen prädestiniert.
Was bedeutet „Präzisions-Stiftleiste“?
Der Begriff „Präzisions-Stiftleiste“ hebt die überdurchschnittlich hohen Fertigungstoleranzen und die Materialqualität hervor. Im Gegensatz zu Standard-Stiftleisten sind Präzisions-Varianten so gefertigt, dass eine extrem genaue Pin-Ausrichtung, ein geringer Kontaktwiderstand und eine hohe mechanische Stabilität gewährleistet sind. Dies ist entscheidend für Anwendungen, bei denen Signalintegrität und Zuverlässigkeit oberste Priorität haben.
Wird die Stiftleiste mit einer Staubschutzhaube oder einem Gegenstück geliefert?
Die BKL 10120536 wird als einzelne Präzisions-Stiftleiste geliefert. Gegenstücke wie Buchsenleisten, Kabelsteckverbinder oder Schutzhauben sind separat erhältlich und müssen je nach Bedarf dazu bestellt werden.
