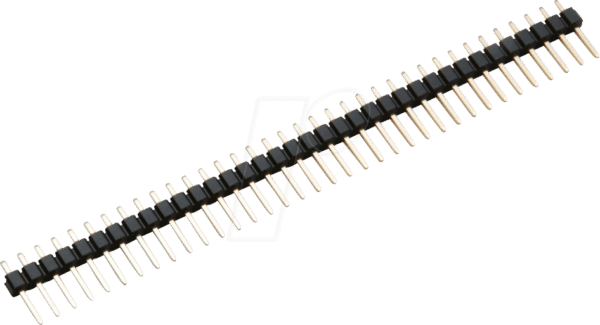

Optimale Verbindungslösungen für anspruchsvolle Elektronikprojekte: BKL 10120511 – Stiftleiste 36 polig, vergoldet, 2,54mm
Sie suchen eine zuverlässige und hochleitfähige Verbindungskomponente, die Signalintegrität und Langlebigkeit in Ihren elektronischen Schaltungen gewährleistet? Die BKL 10120511 Stiftleiste mit 36 Polen, vergoldeten Kontakten und einem Rastermaß von 2,54mm ist die ideale Lösung für Entwickler, Ingenieure und anspruchsvolle Hobbyisten, die höchste Präzision und Korrosionsbeständigkeit benötigen. Diese Stiftleiste übertrifft Standardlösungen durch ihre überlegene Kontaktqualität und präzise Fertigung, was sie zur ersten Wahl für professionelle Anwendungen macht.
Herausragende Vorteile der BKL 10120511 Stiftleiste
Die Auswahl der richtigen Verbindungselemente ist entscheidend für die Funktionalität und Zuverlässigkeit elektronischer Systeme. Die BKL 10120511 Stiftleiste bietet eine Reihe von Vorteilen, die sie von herkömmlichen Alternativen abheben und einen echten Mehrwert für Ihre Projekte darstellen:
- Überlegene Leitfähigkeit durch Vergoldung: Die 24-karätige Vergoldung der Kontakte minimiert den Übergangswiderstand und sorgt für eine stabile, verlustarme Signalübertragung. Dies ist essenziell für Hochfrequenzanwendungen und empfindliche analoge Signale, wo kleinste Signalverluste zu Fehlfunktionen führen können. Im Gegensatz zu unbeschichteten oder verzinnnten Kontakten, die mit der Zeit oxidieren und korrodieren können, behält die Goldbeschichtung ihre exzellenten elektrischen Eigenschaften über lange Zeiträume bei, selbst unter ungünstigen Umgebungsbedingungen.
- Präzises Rastermaß für universelle Kompatibilität: Das Standard-Rastermaß von 2,54mm (0,1 Zoll) ermöglicht die nahtlose Integration mit einer Vielzahl von Steckverbinderfamilien, Breadboards und Leiterplattenlayouts. Diese Konformität erleichtert die Auswahl passender Gegenstecker und erhöht die Flexibilität im Designprozess.
- Hohe Kontaktanzahl für komplexe Schnittstellen: Mit 36 Polen bietet diese Stiftleiste ausreichend Anschlussmöglichkeiten für die Realisierung komplexer Datenbusse, Steuersignale oder mehrkanaliger Analogsignale. Dies reduziert die Notwendigkeit mehrerer kleinerer Steckverbinder, vereinfacht das Wiring und spart Platz auf der Platine.
- Robuste Konstruktion für Zuverlässigkeit: Die Stiftleiste ist auf Langlebigkeit und mechanische Stabilität ausgelegt. Das robuste Gehäusematerial schützt die Kontakte vor Beschädigung und gewährleistet einen sicheren Halt, auch bei häufigem Ein- und Ausstecken. Dies garantiert eine langfristig stabile elektrische Verbindung.
- Einfache Handhabung und Montage: Die Stiftleisten sind für die einfache Montage auf Leiterplatten konzipiert, sei es durch Lötprozesse oder durch Verwendung von Steckverbindern. Die klare Pin-Belegung erleichtert die Verdrahtung und reduziert das Risiko von Fehlanschlüssen.
Technische Spezifikationen und Materialqualität
Die BKL 10120511 Stiftleiste zeichnet sich durch hochwertige Materialien und präzise Fertigung aus, was ihre Leistungsfähigkeit und Zuverlässigkeit sicherstellt. Die Auswahl der Komponenten und die Verarbeitung sind auf eine optimale elektrische und mechanische Performance ausgelegt.
| Merkmal | Spezifikation |
|---|---|
| Hersteller-Artikelnummer | BKL 10120511 |
| Produkttyp | Stiftleiste (Header) |
| Anzahl der Pole | 36 polig |
| Rastermaß | 2,54mm (0,1 Zoll) |
| Kontaktbeschichtung | Vergoldet (typischerweise 24 Karat) |
| Gehäusematerial | Hochtemperatur-Kunststoff (z.B. PBT oder LCP), bekannt für Dimensionsstabilität und chemische Beständigkeit |
| Stiftmaterial | Messing oder Phosphorbronze (Basis), vergoldet für verbesserte Leitfähigkeit und Korrosionsschutz |
| Max. Betriebstemperatur | Typischerweise über 105°C, abhängig vom spezifischen Gehäusematerial für Lötprozesse und Betrieb |
| Anwendungsumgebung | Geeignet für industrielle Automatisierung, Messtechnik, Datenverarbeitung, Telekommunikation und anspruchsvolle Hobbyprojekte, wo Korrosionsbeständigkeit und Signalintegrität gefordert sind. |
| Montageart | Durchsteckmontage (THT) für Lötverbindung auf Leiterplatten, oder Verwendung mit entsprechenden Buchsenleisten (Sockets). |
Anwendungsbereiche und Integration in Ihre Projekte
Die BKL 10120511 Stiftleiste findet breite Anwendung in verschiedensten Bereichen der Elektronikentwicklung und -fertigung. Ihre robuste Konstruktion und die hochwertigen vergoldeten Kontakte machen sie zu einer verlässlichen Wahl für anspruchsvolle Anwendungen, bei denen Signalqualität und Langlebigkeit oberste Priorität haben. Sie ist die präferierte Wahl für Schnittstellen, die häufiger Ein- und Ausgängen oder einer stabilen Verbindung bedürfen.
- Industrielle Automatisierung und Steuerungstechnik: In Steuerungen, SPS-Systemen und Sensorik-Anbindungen sorgt die BKL 10120511 für eine störungsfreie Übertragung von digitalen und analogen Signalen. Die hohe Anzahl an Polen ermöglicht die Integration komplexer Schnittstellen für Maschinen und Anlagen.
- Messtechnik und Laborgeräte: Präzise Messungen erfordern extrem geringe Übergangswiderstände. Die vergoldeten Kontakte dieser Stiftleiste minimieren Signalverfächem, was sie ideal für den Einsatz in Oszilloskopen, Spektrumanalysatoren und anderen empfindlichen Messinstrumenten macht.
- Prototypenentwicklung und Breadboarding: Für Entwickler, die komplexe Schaltungen auf Steckplatinen (Breadboards) oder Prototypenplatinen aufbauen, bietet das 2,54mm Rastermaß und die hohe Polzahl eine flexible und zuverlässige Verbindungslösung, die leicht mit anderen Komponenten verbunden werden kann.
- Datenkommunikation und Netzwerktechnik: In internen Verbindungen von Netzwerkkomponenten, Servern oder Kommunikationsgeräten gewährleistet die Stiftleiste eine stabile Datenübertragung und Widerstandsfähigkeit gegenüber Umwelteinflüssen.
- Audio- und Videotechnik: Für professionelle Audio-Interfaces, Signalprozessoren oder Videokreuzschienen, bei denen Signalintegrität entscheidend ist, bietet die BKL 10120511 eine verlustarme und rauscharme Verbindung.
- Embedded Systems und Mikrocontroller-Projekte: Bei der Anbindung von Peripheriegeräten, Sensoren oder Displays an Mikrocontroller-Plattformen wie Raspberry Pi oder Arduino (mit entsprechenden Breakout-Boards) bietet diese Stiftleiste eine robuste und erweiterbare Schnittstelle.
FAQ – Häufig gestellte Fragen zu BKL 10120511 – Stiftleiste 36 polig, vergoldet, 2,54mm
Was bedeutet die Vergoldung der Kontakte und welche Vorteile bietet sie?
Die Vergoldung der Kontakte, typischerweise mit 24 Karat Gold, dient primär dem Schutz vor Korrosion und Oxidation. Gold ist ein inertes Edelmetall, das auch unter Einfluss von Feuchtigkeit oder chemischen Dämpfen seine Oberflächentransparenz beibehält. Dies minimiert den elektrischen Übergangswiderstand im Vergleich zu unbeschichteten oder verzinnnten Kontakten erheblich. Ein geringerer Übergangswiderstand ist entscheidend für die Signalintegrität, besonders bei hohen Frequenzen oder empfindlichen analogen Signalen, da er Signalverluste und Rauschen reduziert.
Ist das 2,54mm Rastermaß eine Standardgröße und mit welchen Komponenten ist es kompatibel?
Ja, das Rastermaß von 2,54mm (oft als 0,1 Zoll bezeichnet) ist ein industrieller Standard für Steckverbinder und Leiterplattenlayouts. Es ist kompatibel mit einer breiten Palette von Komponenten wie Buchsenleisten (Sockets), Flachbandkabelsteckern, diversen Adapterplatinen und den meisten auf dem Markt erhältlichen Breadboards und Prototypenplatinen. Diese weite Kompatibilität erleichtert die Integration in bestehende Designs und die Auswahl passender Gegenstücke erheblich.
Welche Art von Anwendungen sind besonders gut für diese 36-polige Stiftleiste geeignet?
Diese 36-polige Stiftleiste eignet sich hervorragend für Anwendungen, die eine hohe Anzahl von Signalen über eine einzige Verbindung leiten müssen. Dazu gehören komplexe Schnittstellen in der industriellen Automatisierung, die Anbindung von Datensammlern, die Programmierung von Mikrocontrollern über Debug-Ports, die Verteilung von Steuer- und Sensorsignalen in Laborexperimenten oder die interne Verkabelung von Kommunikationsgeräten. Die hohe Polzahl reduziert die Notwendigkeit mehrerer kleinerer Stecker und vereinfacht das Kabelmanagement.
Kann die BKL 10120511 Stiftleiste auch in Umgebungen mit hoher Luftfeuchtigkeit oder chemischen Einflüssen eingesetzt werden?
Ja, aufgrund der vergoldeten Kontakte und der Verwendung von hochwertigem, chemikalienbeständigem Kunststoff für das Gehäuse ist diese Stiftleiste gut für den Einsatz in Umgebungen mit erhöhter Luftfeuchtigkeit oder moderaten chemischen Einflüssen geeignet. Die Goldbeschichtung schützt die Kontaktflächen vor Korrosion, welche die elektrische Leitfähigkeit beeinträchtigen könnte. Bei extrem aggressiven Umgebungen sollten jedoch spezifische Materialverträglichkeiten geprüft werden.
Wie wird die Stiftleiste typischerweise auf einer Leiterplatte montiert?
Die BKL 10120511 ist für die Durchsteckmontage (Through-Hole Technology, THT) konzipiert. Die Stifte werden durch vorgesehene Löcher auf der Leiterplatte gesteckt und anschließend von der Lötseite der Platine verlötet. Dieser Lötprozess schafft eine mechanisch robuste und elektrisch leitfähige Verbindung zwischen der Stiftleiste und den Leiterbahnen der Platine. Für eine temporäre oder lösbare Verbindung werden üblicherweise passende Buchsenleisten (Sockets) verwendet, die auf die Stiftleiste aufgesteckt werden.
Gibt es eine maximale Anzahl von Steckzyklen, die diese Stiftleiste bewältigen kann?
Die genaue Anzahl der Steckzyklen ist stark von der Qualität der Gegenstecker und der Art der Handhabung abhängig. Hochwertige Stiftleisten mit vergoldeten Kontakten und robustem Gehäuse sind jedoch für eine signifikante Anzahl von Steckzyklen ausgelegt, oft im Bereich von mehreren hundert bis über tausend. Die Vergoldung trägt dazu bei, die Kontaktflächen auch nach wiederholtem Stecken in gutem Zustand zu halten und einen stabilen Kontakt zu gewährleisten.
Was ist der Unterschied zwischen einer Stiftleiste und einer Buchsenleiste (Socket)?
Eine Stiftleiste (Header) besteht aus einer Reihe von männlichen Stiften, die typischerweise auf einer Leiterplatte befestigt und verlötet werden. Eine Buchsenleiste (Socket) hingegen verfügt über weibliche Kontakte, die in der Lage sind, die Stifte einer Stiftleiste aufzunehmen und so eine lösbare elektrische Verbindung herzustellen. Sie dienen als Gegenstück zur Stiftleiste und werden oft verwendet, um abnehmbare Kabel oder Module an eine Platine anzuschließen.
