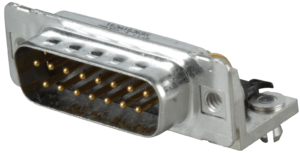

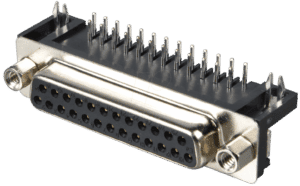

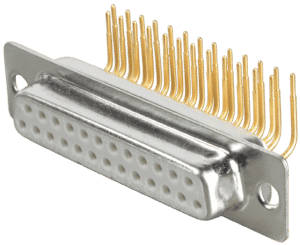

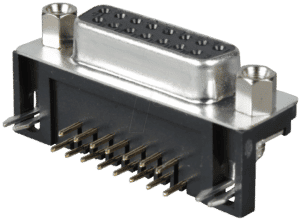

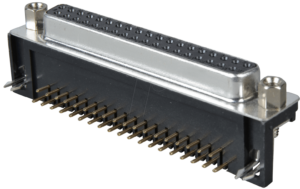

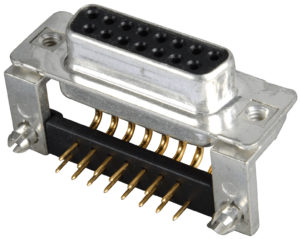

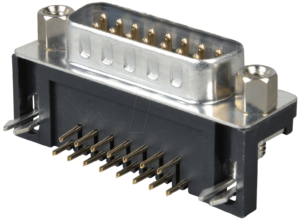

SUB-D Gewinkelt: Präzise Verbindungen für anspruchsvolle Technik
Willkommen in unserer spezialisierten Auswahl an SUB-D gewinkelt Steckverbindern, dem unverzichtbaren Element für professionelle und zuverlässige Signalübertragung in vielfältigen technischen Umgebungen. Ob Sie in der Automatisierungstechnik, Medizintechnik, im Netzwerkbereich oder bei der Datenkommunikation tätig sind – gewinkelte SUB-D Verbindungen bieten eine clevere Lösung, um Kabel effizient zu führen und wertvollen Platz zu sparen. Unsere sorgfältig zusammengestellte Kategorie richtet sich an Ingenieure, Systemintegratoren und anspruchsvolle Anwender, die Wert auf Qualität, Langlebigkeit und höchste Signalintegrität legen.
Die Vorteile von SUB-D Gewinkelt Steckverbindern
Gewinkelte SUB-D Steckverbinder sind weit mehr als nur eine alternative Anschlussform. Sie bieten entscheidende Vorteile, die in vielen professionellen Einsatzbereichen unverzichtbar sind:
- Platzersparnis: Die 90-Grad-Winkelung ermöglicht eine platzsparende Kabelführung, besonders in engen Gehäusen oder Schaltschränken, wo jeder Millimeter zählt.
- Optimierte Kabelführung: Sie verhindern unschöne und potenziell beschädigende Kabelknicke, die die Lebensdauer von Kabeln und Steckverbindern beeinträchtigen können.
- Verbesserte Ergonomie: In zugänglichen Anwendungsbereichen wie Testaufbauten oder Bedienfeldern erleichtern sie den Anschluss und das Lösen von Kabeln.
- Reduziertes mechanisches Risiko: Durch die seitliche Ausrichtung des Kabels werden Zug- und Biegebelastungen auf die Anschlussstifte minimiert, was die Zuverlässigkeit erhöht.
- Ästhetische Integration: Sie tragen zu einem aufgeräumten und professionellen Erscheinungsbild Ihrer Installationen bei.
Worauf sollten Sie beim Kauf von SUB-D Gewinkelt Steckverbindern achten?
Die Auswahl des richtigen gewinkelten SUB-D Steckverbinders ist entscheidend für die Leistungsfähigkeit und Zuverlässigkeit Ihrer Systeme. Beachten Sie folgende Kriterien:
- Polzahl: SUB-D Stecker gibt es in verschiedenen Polzahlen (z.B. 9, 15, 25, 37, 50 Pins). Wählen Sie die Polzahl, die der Anzahl der benötigten Signalleitungen entspricht.
- Stecker-/Buchsentyp: Entscheiden Sie, ob Sie einen Stecker (männlich, mit Pins) oder eine Buchse (weiblich, mit Löchern) benötigen. Die Bezeichnung SUB-D bezieht sich auf den Anschluss des Geräts; „male“ (männlich) und „female“ (weiblich) beschreiben die Geometrie der Kontakte.
- Gehäusematerial und -ausführung: Achten Sie auf robuste Gehäusematerialien wie Metall (oft mit guter EMV-Schirmung) oder hochwertige Kunststoffe. Die Ausführung kann offen (zum Selbstterminieren) oder geschlossen (mit integriertem Stecker) sein. Gewinkelte Stecker sind typischerweise zum Selbstterminieren ausgelegt.
- Schirmung: Für Anwendungen, die anfällig für elektromagnetische Störungen sind (z.B. industrielle Umgebungen, Hochfrequenzsignale), ist eine Abschirmung des Steckverbinders unerlässlich. Achten Sie auf Modelle mit Metallgehäuse und/oder einer Abschirmung der Lötkelche.
- Kontaktoberfläche: Die Beschichtung der Kontakte beeinflusst die Leitfähigkeit und Korrosionsbeständigkeit. Goldbeschichtete Kontakte (Au) sind Standard für höchste Zuverlässigkeit und geringen Übergangswiderstand.
- Anschlusstechnik (Lötkelche): Die meisten gewinkelten SUB-D Steckverbinder verfügen über Lötkelche. Stellen Sie sicher, dass diese für die von Ihnen verwendeten Kabelquerschnitte und Lötverfahren geeignet sind.
- Formfaktor und Abmessungen: Gerade bei gewinkelten Steckern ist es wichtig, die genauen Abmessungen zu prüfen, um sicherzustellen, dass sie trotz des Winkels in die vorgesehene Einbaulage passen und mit anderen Komponenten nicht kollidieren.
- Hersteller und Qualität: Renommierte Hersteller wie Amphenol, ITT Cannon, Neutrik oder TE Connectivity stehen für bewährte Qualität und Zuverlässigkeit.
- Normen und Zertifizierungen: Prüfen Sie, ob die Steckverbinder relevanten Industriestandards entsprechen (z.B. RoHS-Konformität für Umweltverträglichkeit).
Auswahlkriterien für SUB-D Gewinkelt Steckverbinder im Detail
Bei der Spezifikation von gewinkelten SUB-D Steckverbindern spielen viele Details eine Rolle, die über die reine Polzahl hinausgehen. Das Verständnis dieser Kriterien ermöglicht eine optimale Systemintegration und Langzeitstabilität.
Spezifische Anwendungsbereiche und ihre Anforderungen
Die Einsatzgebiete von gewinkelten SUB-D Steckverbindern sind vielfältig. Jedes Feld stellt spezifische Anforderungen an die Steckverbinder:
- Industrielle Automatisierung: Hier sind Robustheit, Vibrationsfestigkeit und EMV-Schirmung von größter Bedeutung. Die 90-Grad-Ausführung hilft bei der platzsparenden Installation in Maschinen und Schaltschränken.
- Medizintechnik: Höchste Zuverlässigkeit, Biokompatibilität (falls relevant) und einfache Reinigung sind entscheidend. Gewinkelte Verbindungen können die Hygiene und die einfache Wartung unterstützen.
- Mess- und Prüftechnik: Präzision und Signalintegrität sind hier das A und O. Die Kabelorganisation durch gewinkelte Stecker verhindert Störungen und erleichtert den Aufbau komplexer Testumgebungen.
- Netzwerk- und Telekommunikation: Auch wenn heute oft neuere Standards dominieren, finden SUB-D-Verbindungen weiterhin Anwendung für serielle Schnittstellen oder spezielle Steuerungsaufgaben.
- Verbraucherelektronik (spezielle Anwendungen): In professionellen Hi-Fi-Anlagen oder spezialisierter Computerhardware können gewinkelte SUB-D-Stecker zur besseren Kabelführung zum Einsatz kommen.
Technologische Aspekte und Materialien
Die Materialwahl und die Fertigungspräzision sind Indikatoren für die Leistungsfähigkeit eines Steckverbinders:
- Gehäuse: Neben Standardkunststoffen (PBT, PA) sind metallisierte oder Vollmetallgehäuse aus Zinkdruckguss oder Messing gebräuchlich, um die Abschirmung und mechanische Stabilität zu erhöhen. Die Oberfläche dieser Metallgehäuse ist oft vernickelt oder verchromt.
- Kontakte: Messing ist das Standardmaterial für die Kontakte, veredelt mit einer Hartvergoldung (typischerweise 0.8 µm oder mehr) für exzellente Leitfähigkeit und Korrosionsschutz. Die Lebensdauer wird oft in Steckzyklen angegeben (z.B. 500 oder mehr).
- Isolatormaterial: Hochwertige Thermoplaste wie PBT (Polybutylenterephthalat) oder PA (Polyamid) sind üblich. Sie bieten gute elektrische Isolationseigenschaften und mechanische Festigkeit bei unterschiedlichen Temperaturen.
- Kabeldurchführung: Achten Sie auf die maximale Kabeldurchmesser, die von der integrierten Zugentlastung (oft eine Schraubklemme oder ein Gummidichtungselement) aufgenommen werden können. Dies ist entscheidend für die mechanische Belastbarkeit der Verbindung.
- EMV-Eigenschaften: Für eine effektive Abschirmung sind vollflächig leitfähige Metallgehäuse, eine gute elektrische Verbindung zwischen Gehäuse und Kabelabschirmung sowie eine optimierte Geometrie der Kontakte und des Steckers entscheidend.
| Merkmal | Ausführung 1: Standard (Kunststoffgehäuse, nicht geschirmt) | Ausführung 2: Robuste Industrie (Metallgehäuse, geschirmt) | Ausführung 3: Premium (Metallgehäuse, hochgeschirmt, Goldkontakte) |
|---|---|---|---|
| Polzahl | 9, 15, 25 | 9, 15, 25, 37 | 9, 15, 25, 37, 50 |
| Gehäusematerial | Hochwertiger Thermoplast (z.B. PBT) | Zinkdruckguss, Aluminiumdruckguss | Vollmetall (Messing, Stahl) |
| Abschirmung (EMV) | Nein | Ja, durch Metallgehäuse und Erdungsleitung | Ja, optimierte Struktur, 360° Schirmung |
| Kontakte | Messing, versilbert oder verzinnt | Messing, hartvergoldet | Hochreines Messing, dicke Hartvergoldung (min. 0.8 µm) |
| Temperaturbereich | -25°C bis +85°C | -40°C bis +105°C | -55°C bis +125°C |
| Steckzyklen (typisch) | ≥ 100 | ≥ 250 | ≥ 500 |
| Zugentlastung | Integrierte Gummipuffer | Robuste Klemmen oder integrierte Zugentlastung | Starke Schraubklemmung mit Dichtung |
| Anwendungsbereiche | Büroanwendungen, einfache Hobbyprojekte | Industrielle Steuerung, Laborgeräte, Telekommunikation | Militärtechnik, Medizintechnik, kritische Infrastrukturen |
FAQ – Häufig gestellte Fragen zu SUB-D gewinkelt
Was bedeutet „gewinkelt“ bei SUB-D Steckverbindern?
Gewinkelt bedeutet, dass die Kabelausführung des Steckverbinders um 90 Grad von der Hauptachse des Anschlusses abweicht. Dies ermöglicht eine seitliche Kabelführung, was besonders in beengten Einbausituationen vorteilhaft ist, um Platz zu sparen und Beschädigungen des Kabels durch Knicke zu vermeiden.
Welche Polzahl ist für meine Anwendung am besten geeignet?
Die Wahl der Polzahl hängt direkt von der Anzahl der zu übertragenden Signale oder Datenleitungen ab. Überlegen Sie, wie viele Pins Ihr bestehendes Kabel oder Gerät benötigt. Gängige Polzahlen sind 9, 15, 25, 37 und 50.
Ist die EMV-Schirmung bei gewinkelten SUB-D Steckverbindern wichtig?
Ja, in vielen professionellen Anwendungen ist eine gute EMV-Schirmung (elektromagnetische Verträglichkeit) unerlässlich, um Störungen von außen abzuhalten und eigene Emissionen zu minimieren. Achten Sie bei kritischen Anwendungen auf Steckverbinder mit Metallgehäuse und einer entsprechenden Abschirmung der Lötanschlüsse und des Kabels.
Was versteht man unter „Lötkelchen“ bei gewinkelten SUB-D Steckverbindern?
Lötkelche sind kleine, röhrenförmige Ausformungen am Ende jedes Kontakts, in die das abisolierte Ende der Litze eingelötet wird. Bei gewinkelten Steckern sind diese Kelche in einem Winkel von 90 Grad zum Anschluss des eigentlichen Pins angebracht.
Welche Rolle spielt die Kontaktoberfläche (Vergoldung)?
Die Vergoldung der Kontakte (typischerweise Hartvergoldung) sorgt für eine hohe Leitfähigkeit und schützt die Kontakte vor Oxidation und Korrosion. Dies ist entscheidend für eine zuverlässige Signalübertragung über die gesamte Lebensdauer des Steckverbinders, insbesondere bei empfindlichen Signalen.
Kann ich gewinkelte SUB-D Steckverbinder für alle Kabeltypen verwenden?
Grundsätzlich ja, jedoch sollten Sie darauf achten, dass die Zugentlastung des Steckverbinders für den Außendurchmesser und die Flexibilität Ihres Kabels ausgelegt ist. Bei gewinkelten Steckern ist die mechanische Stabilität der Kabelverbindung besonders wichtig, da der Winkel zusätzliche Hebelwirkung erzeugen kann.
Wo finde ich die genauen Abmessungen eines gewinkelten SUB-D Steckverbinders?
Die genauen Abmessungen und Einbaumaße sind entscheidend, besonders bei gewinkelten Steckern. Sie finden diese Informationen in der Regel in den technischen Datenblättern (Datasheets) des Herstellers, die wir auf den Produktseiten bereitstellen. Dort sind auch Informationen zur maximalen Kabeldurchführung und zum benötigten Montageraum enthalten.
