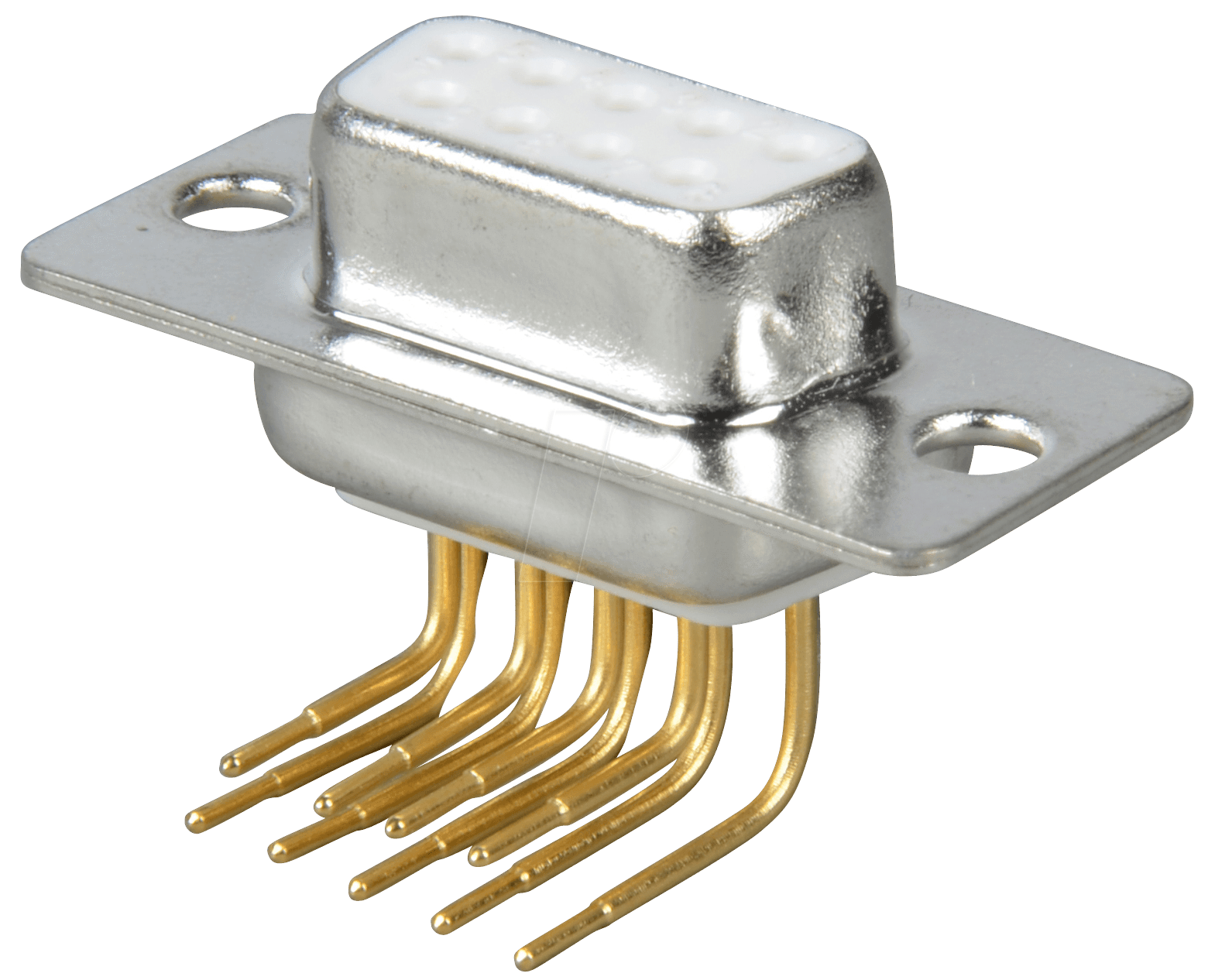

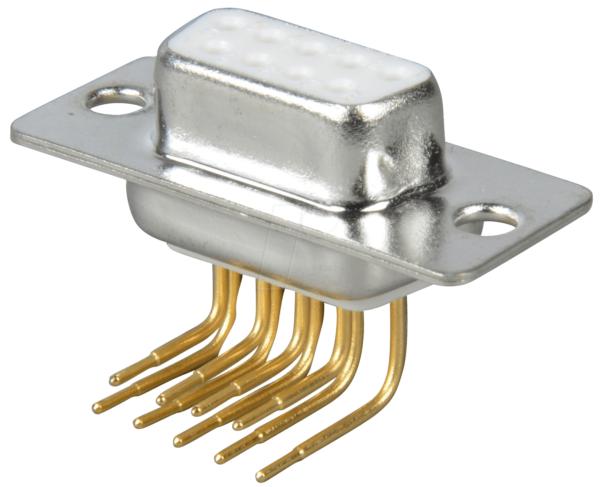

D-SUB BU 09GW – Präzise Verbindungstechnik für anspruchsvolle Anwendungen
Sie suchen nach einer zuverlässigen und platzsparenden Lösung zur Signalübertragung in Ihrer Elektronikanlage? Der D-SUB BU 09GW – eine 9-polige, gewinkelte D-SUB-Buchse mit einem RM von 9,4 mm – wurde entwickelt, um präzise und sichere Verbindungen dort herzustellen, wo Platzbeschränkungen und die Notwendigkeit einer geraden Kabelführung eine Standardlösung ausschließen. Ideal für Ingenieure, Techniker und Entwickler in der Industrieautomation, Messtechnik, Kommunikations- und Medizintechnik, die auf robuste und langlebige Komponenten angewiesen sind.
Maximale Leistung auf kleinstem Raum: Die Vorteile der gewinkelten D-SUB-Buchse
Die D-SUB BU 09GW zeichnet sich durch ihre herausragende Konstruktion aus, die speziell für optimierte Raumnutzung und einfache Montage konzipiert wurde. Im Gegensatz zu geraden Steckverbindern, die oft mehr Platz benötigen und zu ungünstigen Kabelführungen führen können, ermöglicht die 90-Grad-Winkelung dieser Buchse eine saubere und geordnete Kabelführung direkt an der Gehäusewand. Dies ist insbesondere in dicht bestückten Schaltschränken, kompakten Messgeräten oder unter beengten Platzverhältnissen in industriellen Umgebungen ein entscheidender Vorteil. Die solide Konstruktion und die hochwertigen Materialien gewährleisten eine exzellente Signalintegrität und eine lange Lebensdauer, selbst unter anspruchsvollen Betriebsbedingungen. Die 9-polige Konfiguration bietet dabei eine flexible Anzahl von Anschlüssen für diverse serielle Kommunikationsschnittstellen wie RS-232, die in vielen etablierten Systemen nach wie vor Standard ist.
Technische Exzellenz und Anwendungsbereiche
Die D-SUB BU 09GW ist mehr als nur eine Buchse; sie ist ein integraler Bestandteil zuverlässiger technischer Systeme. Ihre präzise gefertigten Kontakte und die robuste Bauweise garantieren eine stabile und verlustfreie Signalübertragung, die für die Funktionalität und Effizienz Ihrer Geräte unerlässlich ist. Die gewinkelte Bauform mit einem Rastermaß (RM) von 9,4 mm ist sorgfältig gewählt, um eine optimale Kompatibilität mit einer Vielzahl von Gehäusen und Platinenlayouts zu gewährleisten und gleichzeitig eine effiziente Verdrahtung zu ermöglichen.
- Platzoptimierte Installation: Die gewinkelte Bauform ermöglicht eine senkrechte Kabelführung zur Platine oder Gehäuserückwand, was den verfügbaren Bauraum signifikant reduziert.
- Robuste Signalintegrität: Hochwertige Materialien und präzise Fertigung sorgen für eine zuverlässige und störungsfreie Datenübertragung, essentiell für kritische Anwendungen.
- Vielseitige Konnektivität: Mit 9 Polen bietet die Buchse eine bewährte Schnittstelle für eine breite Palette serieller Kommunikationsprotokolle.
- Langlebigkeit und Zuverlässigkeit: Konzipiert für den industriellen Einsatz, widersteht diese D-SUB-Buchse Umwelteinflüssen und mechanischer Belastung.
- Einfache Montage: Die standardisierte RM 9,4 mm-Montage ermöglicht eine unkomplizierte Integration in bestehende oder neue Designs.
Detailtiefe: Material, Konstruktion und Leistung
Die Konstruktion der D-SUB BU 09GW ist auf Langlebigkeit und optimale Leistung ausgelegt. Die Gehäusematerialien sind typischerweise aus einem robusten Thermoplast gefertigt, das sowohl eine hohe mechanische Festigkeit als auch eine gute elektrische Isolation bietet. Dieses Material ist zudem resistent gegen viele chemische Substanzen, die in industriellen Umgebungen vorkommen können, was die Lebensdauer des Steckverbinders weiter erhöht. Die Kontaktstifte sind in der Regel aus einer Kupferlegierung gefertigt, die eine exzellente Leitfähigkeit aufweist. Um die Korrosionsbeständigkeit zu maximieren und eine dauerhaft niedrige Kontaktimpedanz zu gewährleisten, sind diese Kontakte oft mit einer hochwertigen Edelmetallschicht, wie zum Beispiel Gold, versehen. Diese Beschichtung schützt nicht nur vor Oxidation, sondern erleichtert auch das Einstecken und Entfernen des Gegensteckers, während sie gleichzeitig eine optimale elektrische Verbindung sicherstellt.
Das Rastermaß von 9,4 mm bezieht sich auf den Abstand zwischen den Mittelpunkten benachbarter Kontakte in einer Reihe. Dieses spezifische Maß ist entscheidend für die Kompatibilität mit Standard-Gehäusen und Leiterplattenlayouts und wurde über Jahrzehnte in vielen industriellen Kommunikationsschnittstellen etabliert. Die 9-polige Belegung der D-SUB BU 09GW ermöglicht die Übertragung verschiedener Datensignale sowie Steuer- und Handshake-Leitungen, wie sie beispielsweise im RS-232-Standard verwendet werden. Die gewinkelte Ausführung (BU) mit 90 Grad zur Montagefläche minimiert die câbleseitige Bauhöhe und erlaubt eine ästhetisch ansprechende und platzsparende Verlegung der Anschlusskabel entlang von Oberflächen oder in schmalen Gehäusen. Dies ist ein kritischer Faktor bei der Konstruktion von Geräten, bei denen jeder Millimeter zählt, sei es in der Medizintechnik, bei portablen Messinstrumenten oder in hochintegrierten Steuerungssystemen.
Umfassende Spezifikationen im Überblick
| Merkmal | Spezifikation |
|---|---|
| Produkttyp | D-SUB-Buchse |
| Polanzahl | 9 |
| Bauform | Gewinkelt (90°) |
| Rastermaß (RM) | 9,4 mm |
| Gehäusematerial | Hochwertiger Thermoplast (typischerweise PA oder PBT) |
| Kontaktmaterial | Kupferlegierung, oft mit Goldbeschichtung |
| Isolationswiderstand | > 1 GΩ bei 500 V DC |
| Durchgangswiderstand | < 30 mΩ (nach Bestückung) |
| Betriebstemperaturbereich | -55°C bis +125°C (typisch, abhängig vom Gehäusematerial) |
| Schutzart (bei passendem Stecker/Gehäuse) | Kann Schutz vor Staub und Spritzwasser bieten |
| Montage | Lötfahnen oder optional Schraubmontage-Optionen |
| Anwendungsgebiete | Industrielle Automatisierung, Messtechnik, Medizintechnik, Telekommunikation, PC-Peripherie |
FAQ – Häufig gestellte Fragen zu D-SUB BU 09GW – D-SUB-Buchse, 9-polig, gewinkelt, RM 9,4
Was ist der Hauptvorteil der gewinkelten Bauform bei dieser D-SUB-Buchse?
Der Hauptvorteil der gewinkelten Bauform ist die signifikante Platzersparnis und die Möglichkeit einer geraden, ordentlichen Kabelführung direkt an der Gehäuseoberfläche oder Leiterplatte. Dies ist besonders wichtig in beengten elektronischen Gehäusen, wo Standard-Geradsteckverbinder zu viel Raum beanspruchen würden.
Für welche Kommunikationsstandards ist die 9-polige D-SUB-Buchse typischerweise geeignet?
Die 9-polige D-SUB-Buchse ist klassischerweise für serielle Kommunikationsstandards wie RS-232 (V.24) ausgelegt. Diese Schnittstelle wird in vielen industriellen und älteren Computernetzwerken für die Datenübertragung verwendet.
Was bedeutet das Rastermaß (RM) von 9,4 mm?
Das Rastermaß (RM) von 9,4 mm gibt den Abstand zwischen den Mittelpunkten benachbarter Kontakte in einer Reihe der D-SUB-Buchse an. Dieses Maß ist ein wichtiger Standard, der die Kompatibilität mit Gehäusen, Bohrungen auf Leiterplatten und Gegensteckern sicherstellt.
Ist die D-SUB BU 09GW auch für anspruchsvolle Umgebungsbedingungen geeignet?
Ja, die D-SUB BU 09GW ist typischerweise aus robusten Materialien gefertigt, die eine gute Beständigkeit gegenüber Temperaturschwankungen und chemischen Einflüssen aufweisen. Die hochwertige Kontaktbeschichtung sorgt für Langlebigkeit und zuverlässigen Betrieb auch unter industriellen Bedingungen.
Wie wird die D-SUB BU 09GW an eine Leiterplatte angeschlossen?
Die D-SUB BU 09GW verfügt in der Regel über Lötfahnen, die direkt durch Bohrungen auf der Leiterplatte gesteckt und verlötet werden. Einige Modelle bieten auch Optionen für eine Schraubmontage zur zusätzlichen mechanischen Befestigung am Gehäuse.
Welche Vorteile bietet die Goldbeschichtung der Kontakte?
Die Goldbeschichtung der Kontakte bietet mehrere Vorteile: Sie schützt vor Korrosion und Oxidation, was eine konstante, geringe Übergangswiderstand gewährleistet. Zudem erleichtert sie das Ein- und Ausstecken des Steckverbinders und erhöht somit die Lebensdauer des Steckers.
In welchen Branchen findet die D-SUB BU 09GW typischerweise Anwendung?
Diese Art von D-SUB-Buchse wird häufig in Branchen wie der industriellen Automatisierung, der Messtechnik, der Medizintechnik, der Telekommunikation, für Steuerungs- und Regelungssysteme sowie bei bestimmten PC-Peripheriegeräten eingesetzt, wo zuverlässige und platzsparende serielle Verbindungen erforderlich sind.
