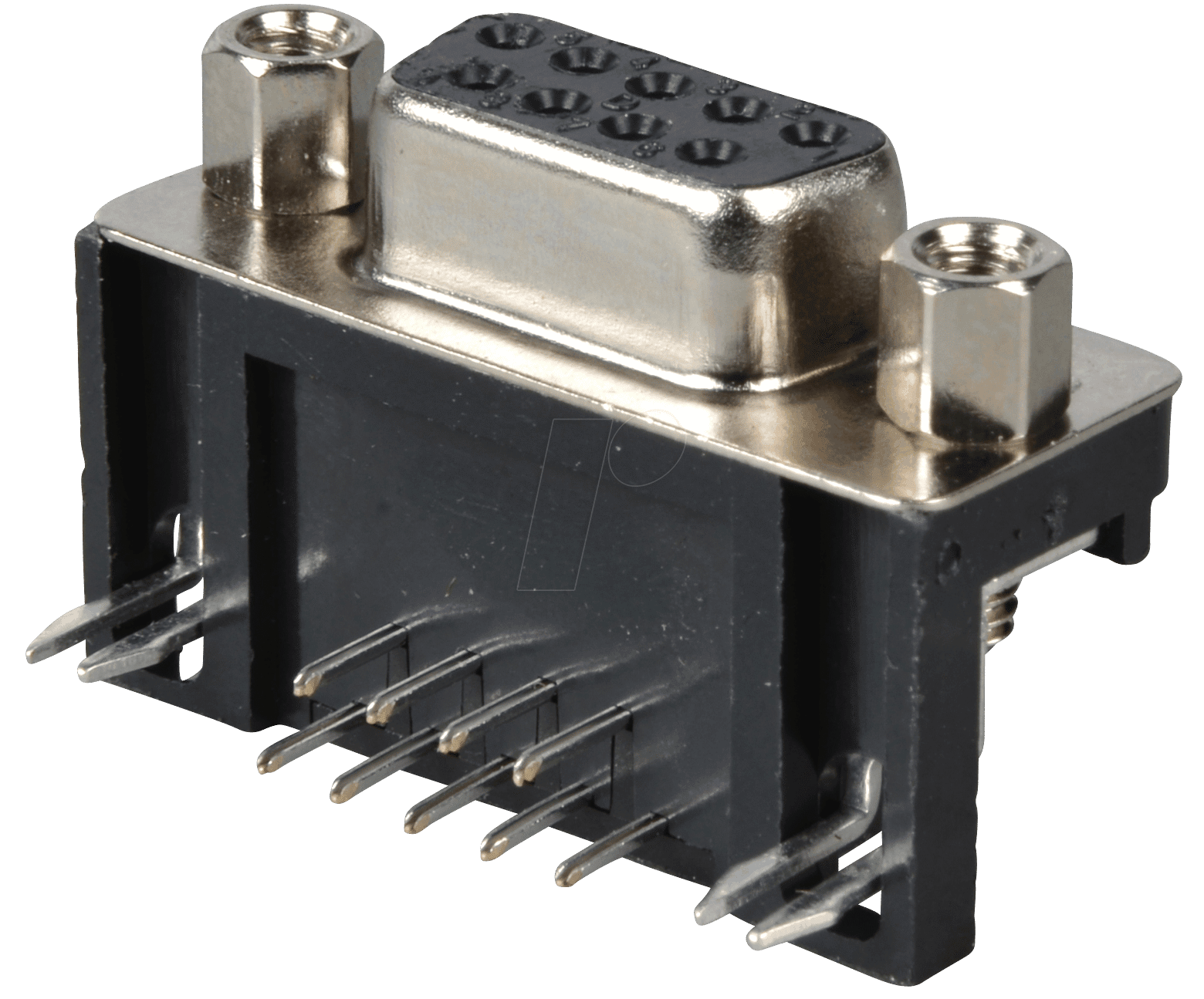

D-SUB BU 09EU – Ihre Präzisionslösung für zuverlässige Signalübertragung
Suchen Sie eine hochwertige und platzsparende Lösung für Ihre seriellen Schnittstellen? Der D-SUB BU 09EU – D-SUB-Buchse, 9-polig, gewinkelt, RM 9,4 wurde speziell entwickelt, um Ingenieuren, Technikern und IT-Profis eine äußerst zuverlässige und effiziente Verbindungsmöglichkeit zu bieten, insbesondere dort, wo Platzbeschränkungen eine Rolle spielen. Diese gewinkelte 9-polige Buchse minimiert Kabelsalat und optimiert den Zugang in beengten Umgebungen, was sie zur idealen Wahl für industrielle Steuerungen, Testaufbauten, Netzwerkgeräte und Retrofit-Projekte macht.
Überlegene Konnektivität durch intelligente Konstruktion
Der D-SUB BU 09EU unterscheidet sich von Standardlösungen durch seine präzise gefertigte, gewinkelte Bauform, die eine deutliche Verbesserung der Handhabung und Raumnutzung ermöglicht. Während herkömmliche gerade Stecker und Buchsen oft zu unschönen Kabelverläufen und Platzproblemen führen, bietet die 90-Grad-Winkelung dieser Buchse eine saubere und kompakte Integration in Gehäuse und Verteiler. Dies reduziert nicht nur das Risiko von mechanischer Belastung an den Lötstellen, sondern verbessert auch die Ästhetik und Funktionalität Ihrer Installationen. Die robuste Konstruktion gewährleistet Langlebigkeit und Zuverlässigkeit, selbst unter anspruchsvollen Betriebsbedingungen, was Sie von minderwertigen Alternativen abhebt.
Maximale Leistung und Zuverlässigkeit
Dieser D-SUB-Anschluss ist konzipiert, um eine stabile und störungsfreie Signalübertragung zu gewährleisten. Die 9-polige Konfiguration ermöglicht eine flexible Nutzung für diverse serielle Kommunikationsprotokolle, von RS-232 bis hin zu spezifischen Steuerungsanwendungen. Die präzise gefertigten Kontakte bieten eine optimale elektrische Leitfähigkeit und minimieren Übergangswiderstände, was für die Integrität Ihrer Daten unerlässlich ist. Die gewinkelte Bauform erleichtert das Anstecken und Abziehen von Kabeln in engen Einbaulagen, was die Wartung und Installation vereinfacht und die Ausfallzeiten reduziert.
Anwendungsgebiete und Vorteile
- Industrielle Automatisierung: Perfekt geeignet für die Anbindung von Sensoren, Aktoren und Steuergeräten in SPS-Systemen und Fertigungsanlagen, wo Platzoptimierung entscheidend ist.
- Messtechnik und Labore: Ideal für den Anschluss von Messinstrumenten, Oszilloskopen und Datenloggern, um eine geordnete Verkabelung auf dem Labortisch zu gewährleisten.
- Netzwerktechnik: Eine zuverlässige Wahl für Konsolenanschlüsse an Switches, Routern und Firewalls, die oft in engen Racks verbaut sind.
- Embedded Systems: Ermöglicht die kompakte Integration serieller Schnittstellen in Gehäuse von Single-Board-Computern und spezialisierten Geräten.
- Retrofitting und Reparaturen: Bietet eine effiziente Lösung beim Austausch oder Nachrüsten von Schnittstellen in älteren oder modifizierten Systemen.
- Audio- und Videoanwendungen: Kann in professionellen Audio-/Video-Installationen für Steuersignale oder ältere Schnittstellen eingesetzt werden.
Technische Spezifikationen und Aufbau
Die D-SUB BU 09EU ist mehr als nur eine Buchse; sie ist ein sorgfältig konstruiertes Bauteil, das auf Langlebigkeit und optimale Performance ausgelegt ist. Die Kontakte sind aus einer hochwertigen Legierung gefertigt, die für ihre Korrosionsbeständigkeit und exzellente elektrische Leitfähigkeit bekannt ist. Das Gehäusematerial ist robust und isolierend, um eine sichere und zuverlässige Verbindung zu gewährleisten. Die RM 9,4 Spezifikation bezieht sich auf den Reihen-Mittenabstand, der für die Standardisierung und Kompatibilität mit anderen D-SUB-Komponenten von großer Bedeutung ist.
| Eigenschaft | Spezifikation |
|---|---|
| Anzahl der Pins | 9 |
| Bauform | Gewinkelt (90 Grad) |
| Typ | D-SUB Buchse |
| Anschlussart | Lötanschluss für Kabelmontage |
| Gehäusematerial | Hochwertiger, isolierender Kunststoff (typischerweise PBT oder ABS, je nach genauer Modellvariante) |
| Kontaktmaterial | Hochwertige Kupferlegierung mit Vergoldung (typischerweise für verbesserte Leitfähigkeit und Korrosionsschutz) |
| Reihen-Mittenabstand (RM) | 9,4 mm |
| Nennstrom pro Kontakt | Standardwerte für D-SUB, typischerweise 1A bis 3A je nach Kontaktdesign und Herstellerangabe |
| Nennspannung | Standardwerte für D-SUB, typischerweise 250V AC/DC |
| Betriebstemperaturbereich | Breiter Bereich, typischerweise von -40°C bis +85°C, abhängig vom Gehäusematerial |
| Montageart | Lötbecher für einfache Kabelkonfektionierung |
| Schirmung | Metallgehäuse (falls zutreffend und Teil der Spezifikation) oder EMI-Abschirmung durch korrekte Erdung |
Präzision im Detail: Das Lötanschluss-Design
Das Lötanschluss-Design der D-SUB BU 09EU ist für eine einfache und sichere Kabelkonfektion optimiert. Jeder der 9 Kontakte verfügt über einen präzise dimensionierten Lötbecher, der das Einlöten von Litzen erleichtert und eine starke, elektrische Verbindung gewährleistet. Die Beschichtung der Lötbecher ist darauf ausgelegt, eine gute Lötbarkeit zu gewährleisten und die Bildung von Lötbrücken zwischen benachbarten Kontakten zu minimieren. Diese Sorgfalt im Detail stellt sicher, dass Ihre Verbindungen nicht nur sofort funktionieren, sondern auch langfristig stabil bleiben, was die Ausfallwahrscheinlichkeit und den Wartungsaufwand erheblich reduziert.
Robuste Gehäusekonstruktion für anspruchsvolle Umgebungen
Das Gehäuse der D-SUB BU 09EU ist aus einem robusten und chemisch beständigen Kunststoff gefertigt. Dieses Material schützt die empfindlichen Kontakte vor mechanischen Beschädigungen, Staub und Feuchtigkeit. Die gewinkelte Form trägt zusätzlich dazu bei, dass das Kabel bündig am Gehäuse anliegt und weniger anfällig für Beschädigungen durch Quetschungen oder Zug ist. Diese Konstruktion ist essenziell für den Einsatz in industriellen Umgebungen, in denen Robustheit und Zuverlässigkeit an erster Stelle stehen.
FAQ – Häufig gestellte Fragen zu D-SUB BU 09EU – D-SUB-Buchse, 9-polig, gewinkelt, RM 9,4
Was ist der Hauptvorteil der gewinkelten Bauform?
Die gewinkelte Bauform (90 Grad) des D-SUB BU 09EU ermöglicht eine wesentlich platzsparendere und ordentlichere Kabelführung, insbesondere in engen Einbaulagen. Sie minimiert Kabelverbiegungen direkt am Stecker und reduziert so mechanischen Stress auf die Lötstellen.
Für welche seriellen Schnittstellen ist diese 9-polige Buchse typischerweise geeignet?
Diese 9-polige D-SUB-Buchse ist die Standardkonfiguration für die RS-232-Schnittstelle, die in vielen industriellen Steuerungen, Computern und Netzwerkgeräten für serielle Kommunikation eingesetzt wird. Sie kann aber auch für andere spezialisierte serielle Protokolle verwendet werden, die 9 Signalleitungen benötigen.
Wie wird die Qualität der elektrischen Verbindung sichergestellt?
Die Qualität der Verbindung wird durch die Verwendung hochwertiger Kontaktmaterialien (typischerweise vergoldete Kupferlegierungen) und präzise gefertigte Lötbecher gewährleistet. Die Vergoldung bietet hervorragende elektrische Leitfähigkeit und Korrosionsbeständigkeit, während die Lötbecher eine sichere und dauerhafte Verbindung mit dem Kabel ermöglichen.
Ist diese Buchse für den Einsatz in rauen Umgebungsbedingungen geeignet?
Ja, die robuste Kunststoffkonstruktion des Gehäuses bietet Schutz vor mechanischen Einwirkungen, Staub und Feuchtigkeit. Der breite Betriebstemperaturbereich und die beständigen Materialien machen sie für viele industrielle Anwendungen geeignet.
Was bedeutet „RM 9,4“?
„RM 9,4“ steht für den Reihen-Mittenabstand von 9,4 mm. Dies ist eine wichtige Spezifikation, die sicherstellt, dass die Buchse mit anderen Komponenten kompatibel ist, die denselben Reihen-Mittenabstand aufweisen, was für die Standardisierung von Anschlussfeldern und Gehäusen wichtig ist.
Wie erfolgt die Montage dieser D-SUB-Buchse?
Die D-SUB BU 09EU ist für die Lötmontage konzipiert. Die einzelnen Kabeladern werden in die dafür vorgesehenen Lötbecher eingeführt und verlötet, um eine dauerhafte elektrische und mechanische Verbindung herzustellen.
Bietet dieses Modell eine Abschirmung gegen elektromagnetische Interferenzen (EMI)?
Die Abschirmung gegen EMI hängt primär vom Metallgehäuse (falls vorhanden) und der korrekten Erdung des angeschlossenen Kabels ab. Die Buchse selbst ist für die Signalübertragung konzipiert; für eine effektive EMI-Abschirmung ist eine systemweite Implementierung notwendig, einschließlich der Verwendung von abgeschirmten Kabeln und einer korrekten Masseführung.
