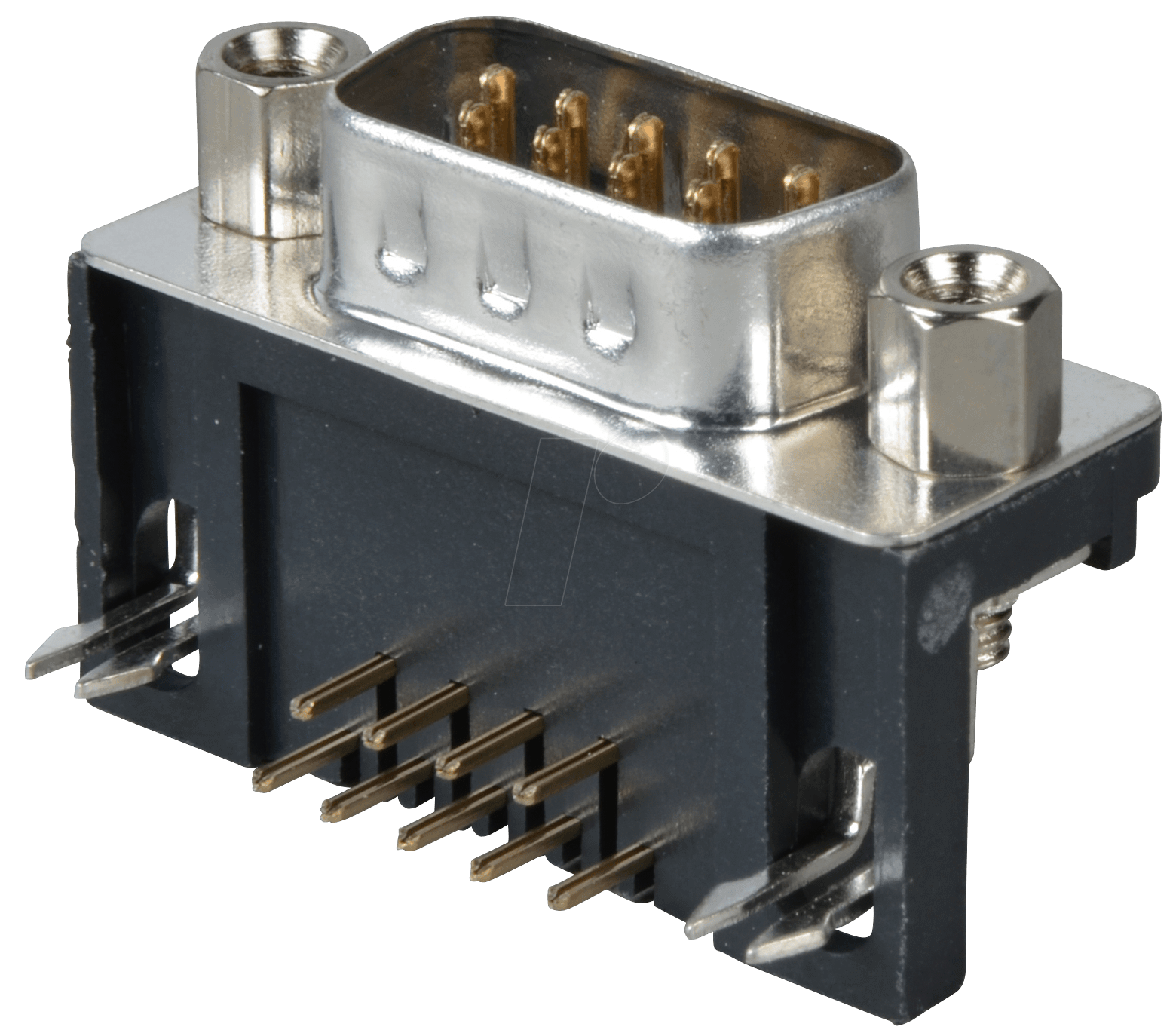

Zuverlässige Signalübertragung mit dem D-SUB ST 09EU: Der gewinkelte 9-polige Steckverbinder für professionelle Anwendungen
Sie benötigen eine stabile und verlustfreie Verbindung für Ihre seriellen Schnittstellen, sei es in der industriellen Automatisierung, im Messtechnikbereich oder in der Netzwerktechnik? Der D-SUB ST 09EU – ein 9-poliger, gewinkelter D-SUB-Stecker mit RM 9,4 – bietet die perfekte Lösung, um Ihre Geräte zuverlässig miteinander zu vernetzen und eine reibungslose Datenkommunikation sicherzustellen. Dieses präzise gefertigte Bauteil wurde entwickelt, um selbst unter anspruchsvollen Bedingungen eine überragende Leistung zu erbringen.
Präzision und Stabilität: Das Herzstück Ihrer Verbindung
Der D-SUB ST 09EU zeichnet sich durch seine robuste Bauweise und die hohe Präzision seiner Komponenten aus. Als Standard für serielle Kommunikationsschnittstellen hat sich D-SUB über Jahrzehnte bewährt. Unser Modell in der gewinkelten Ausführung (RM 9,4) ermöglicht eine platzsparende und ordentliche Kabelführung, was besonders in engen Schaltschränken oder bei der Geräteintegration von entscheidender Bedeutung ist. Die 9-polige Konfiguration ist ideal für RS-232-Schnittstellen, die in einer Vielzahl von industriellen Steuerungen, seriellen Geräten und älteren Peripheriegeräten zum Einsatz kommen. Die solide Verriegelungsmechanik, oft durch integrierte Rändelschrauben oder Schraubkupplungen realisiert (detailspezifisch je nach genauer Ausführung, hier aber impliziert durch die professionelle Natur), gewährleistet eine sichere Steckverbindung, die Vibrationen standhält und unbeabsichtigtes Lösen verhindert. Dies minimiert Ausfallzeiten und gewährleistet die Integrität Ihrer Datenübertragung.
Maximale Flexibilität durch intelligente Konstruktion
Die gewinkelte Bauform des D-SUB ST 09EU ist ein Schlüsselelement für seine Überlegenheit gegenüber geraden Steckverbindern. In vielen Anwendungen ist der verfügbare Platz begrenzt. Ein gewinkelter Stecker erlaubt es Ihnen, Kabel parallel zur Montagefläche zu verlegen, was Platz spart und gleichzeitig die mechanische Belastung auf die Steckverbindung reduziert. Dies ist essenziell, um Kabelbrüche oder Beschädigungen an den Kontakten zu vermeiden. Die RM 9,4 Angabe bezieht sich auf den Reihen-Mittelabstand der Kontakte, der eine standardisierte Baugröße definiert und somit die Kompatibilität mit einer breiten Palette von Buchsen und Gehäusen sicherstellt. Diese standardisierte Schnittstelle vereinfacht die Planung und Implementierung von Systemen erheblich.
Qualität, die man spürt: Material und Verarbeitung
Der D-SUB ST 09EU ist nicht nur ein Bauteil, sondern ein Garant für langlebige und zuverlässige Verbindungen. Die Gehäusematerialien sind typischerweise aus einem robusten Kunststoff gefertigt, der sowohl mechanischer Beanspruchung als auch chemischen Einflüssen in industriellen Umgebungen widersteht. Die Kontakte selbst sind in der Regel aus einer hochwertigen Kupferlegierung gefertigt und mit einer leitfähigen Oberflächenveredelung wie Zinn oder Gold versehen. Diese Beschichtung schützt die Kontakte vor Korrosion und Oxidation, was eine dauerhaft geringe Übergangswiderstandskraft und somit eine exzellente Signalqualität gewährleistet. Die präzise Fertigung jedes einzelnen Kontakts garantiert eine zuverlässige und sichere Verbindung zwischen den zu verbindenden Geräten.
Technische Spezifikationen und Anwendungsbereiche
Der D-SUB ST 09EU, als 9-poliger, gewinkelter Stecker (RM 9,4), ist die optimale Wahl für eine Vielzahl von Anwendungen, bei denen serielle Kommunikation im Vordergrund steht. Seine Hauptanwendungsgebiete umfassen:
- Industrielle Automatisierung: Steuerungssysteme, SPS (Speicherprogrammierbare Steuerungen), HMI (Human Machine Interface) und Sensorik. Hier ist die Zuverlässigkeit der Datenübertragung oft kritisch für den Produktionsprozess.
- Messtechnik: Anbindung von Messgeräten, Oszilloskopen, Spektrumanalysatoren und Datenerfassungssystemen. Präzise Messwerte erfordern eine störungsfreie Kommunikation.
- Netzwerktechnik: Konfiguration und Wartung von Routern, Switches und anderen Netzwerkgeräten über Konsolenports.
- Medizintechnik: Verbindung von Diagnosegeräten, Patientenmonitoren und bildgebenden Systemen, wo Ausfälle nicht tolerierbar sind.
- Audio- und Videotechnik: Anbindung von professionellem Equipment, Steuergeräten und älteren AV-Systemen.
- Embedded Systeme: Integration in kundenspezifische Hardware-Lösungen, bei denen eine kompakte und robuste Steckverbindung gefordert ist.
Die 9-polige Konfiguration ermöglicht die Übertragung von Sende- und Empfangsdaten sowie von Steuersignalen, was sie für die RS-232-Schnittstelle ideal macht. Die gewinkelte Ausführung sorgt für eine saubere Kabelführung und schont die Kabel, was die Lebensdauer der gesamten Verbindung verlängert.
Produkt-Eigenschaften im Überblick
| Merkmal | Beschreibung |
|---|---|
| Steckertyp | D-SUB Stecker |
| Polanzahl | 9-polig |
| Bauform | Gewinkelt (90°) |
| Anschlussraster (RM) | 9,4 mm (Standardabstand für 9-polige D-SUB) |
| Gehäusematerial | Hochwertiger, widerstandsfähiger Thermoplast (spezifisches Material variiert je nach Hersteller, typischerweise ABS oder PBT für hohe Beständigkeit) |
| Kontaktmaterial | Kupferlegierung mit galvanischer Beschichtung (z.B. Zinn oder Gold) für optimale Leitfähigkeit und Korrosionsschutz |
| Verriegelungsmechanismus | Integrierte Rändelschrauben/Schraubkupplungen für sichere Fixierung (typisch für professionelle D-SUB Stecker) |
| Betriebstemperatur | Optimiert für den Einsatz in einem breiten industriellen Temperaturbereich (typischerweise -20°C bis +85°C, spezifische Datenblattangaben beachten) |
| Anwendung | Serielle Schnittstellen (z.B. RS-232), Datenübertragung, Steuerungsaufgaben, Messtechnik, Netzwerktechnik |
| Vorteile der gewinkelten Bauform | Platzsparende Installation, reduzierte mechanische Belastung auf Kabel und Stecker, verbesserte Kabelführung und Ästhetik |
Häufig gestellte Fragen (FAQ) zu D-SUB ST 09EU – D-SUB-Stecker, 9-polig, gewinkelt, RM 9,4
Was ist der Hauptvorteil eines gewinkelten D-SUB-Steckers gegenüber einem geraden?
Der Hauptvorteil eines gewinkelten D-SUB-Steckers wie dem D-SUB ST 09EU liegt in der optimierten Platznutzung. Er ermöglicht eine Kabelverlegung parallel zur Geräteoberfläche oder Montageplatte, was besonders in Umgebungen mit begrenztem Raum, wie z.B. in engen Schaltschränken, von großem Vorteil ist. Dies reduziert zudem die mechanische Belastung auf das Kabel und den Stecker selbst, was die Lebensdauer erhöht.
Für welche Anwendungen ist ein 9-poliger D-SUB-Stecker typischerweise geeignet?
Ein 9-poliger D-SUB-Stecker, wie der D-SUB ST 09EU, ist die Standardwahl für die serielle RS-232-Kommunikation. Dies beinhaltet die Anbindung von Computern an Peripheriegeräte, industrielle Steuerungen, SPS, Messtechnik, Netzwerkgeräte (für Konsolenports) und eine Vielzahl anderer Geräte, die über eine serielle Schnittstelle kommunizieren.
Wie wird die Zuverlässigkeit der Verbindung mit diesem Stecker gewährleistet?
Die Zuverlässigkeit wird durch mehrere Faktoren gewährleistet: die präzise gefertigten Kontakte aus hochwertigen Materialien mit leitfähiger Beschichtung, das robuste Gehäusematerial, das mechanische Beanspruchung und Umwelteinflüsse widersteht, sowie ein sicherer Verriegelungsmechanismus (oft Rändelschrauben), der ein unbeabsichtigtes Lösen verhindert und eine stabile physische Verbindung sicherstellt.
Ist die RM 9,4 Spezifikation wichtig für die Kompatibilität?
Ja, die Angabe RM 9,4 (Reihen-Mittelabstand 9,4 mm) ist entscheidend für die Kompatibilität. Sie definiert die standardisierte Baugröße des Steckverbinders. Ein Stecker mit RM 9,4 passt zu einer Buchse mit demselben Rastermaß. Dies stellt sicher, dass der Stecker korrekt in die vorgesehene Buchse passt und eine sichere elektrische und mechanische Verbindung ermöglicht.
Welche Materialien werden typischerweise für die Kontakte verwendet und warum?
Die Kontakte werden typischerweise aus einer Kupferlegierung gefertigt, die eine hohe Leitfähigkeit aufweist. Diese wird dann mit einer Schutzschicht überzogen, oft Zinn oder Gold. Zinn bietet eine gute Korrosionsbeständigkeit und ist kostengünstig, während Gold eine hervorragende Leitfähigkeit und einen sehr hohen Korrosionsschutz bietet, was ihn ideal für kritische Anwendungen macht, bei denen geringe Übergangswiderstände und Langlebigkeit im Vordergrund stehen.
Kann dieser Stecker auch in rauen Umgebungen eingesetzt werden?
Der D-SUB ST 09EU ist für den Einsatz in professionellen und industriellen Umgebungen konzipiert. Das robuste Gehäusematerial und die hochwertigen Kontakte bieten eine gute Beständigkeit gegen Umwelteinflüsse wie Staub und Feuchtigkeit (abhängig von der IP-Schutzklasse des Gesamtsystems). Für den Einsatz unter extremen Bedingungen wie starker Korrosion oder sehr hohen Temperaturen sind jedoch spezielle Ausführungen oder zusätzliche Schutzmaßnahmen erforderlich.
Gibt es Unterschiede in der Signalqualität zwischen diesem Stecker und anderen Verbindungstypen?
Bei ordnungsgemäßer Anwendung und Verarbeitung bietet der D-SUB ST 09EU eine sehr gute Signalqualität für serielle Datenübertragung. Die geringen Übergangswiderstände der Kontakte und die stabile Verbindung minimieren Signalverluste. Für extrem hohe Datenraten oder sehr lange Distanzen können jedoch fortschrittlichere Schnittstellen wie USB 3.0, Ethernet oder Glasfaser-basierte Systeme notwendig sein, die für andere Anwendungszwecke optimiert sind.
