Du fragst dich, was genau hinter dem unscheinbaren RJ45-Stecker steckt, der unzählige Netzwerkkabel miteinander verbindet? Dieser standardisierte Netzwerkstecker ist die Grundlage für die digitale Kommunikation in deinem Zuhause und im Büro und ermöglicht die Übertragung von Daten zwischen Computern, Routern und anderen Netzwerkgeräten.
Das sind die beliebtesten Netzwerkkabel Produkte

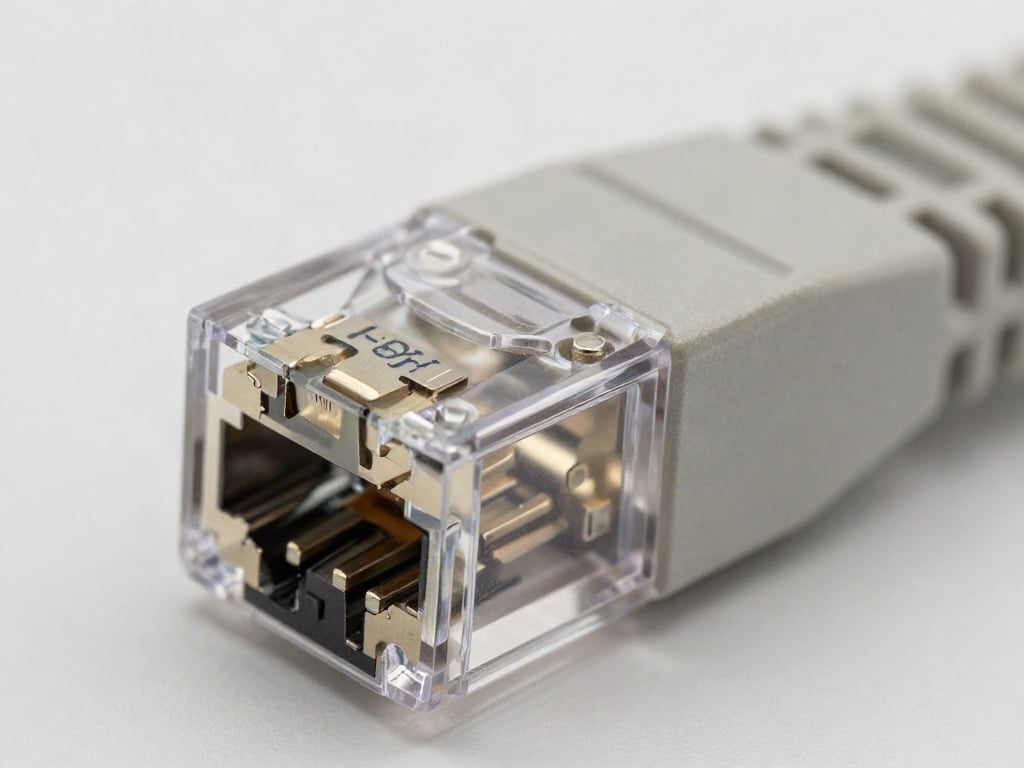

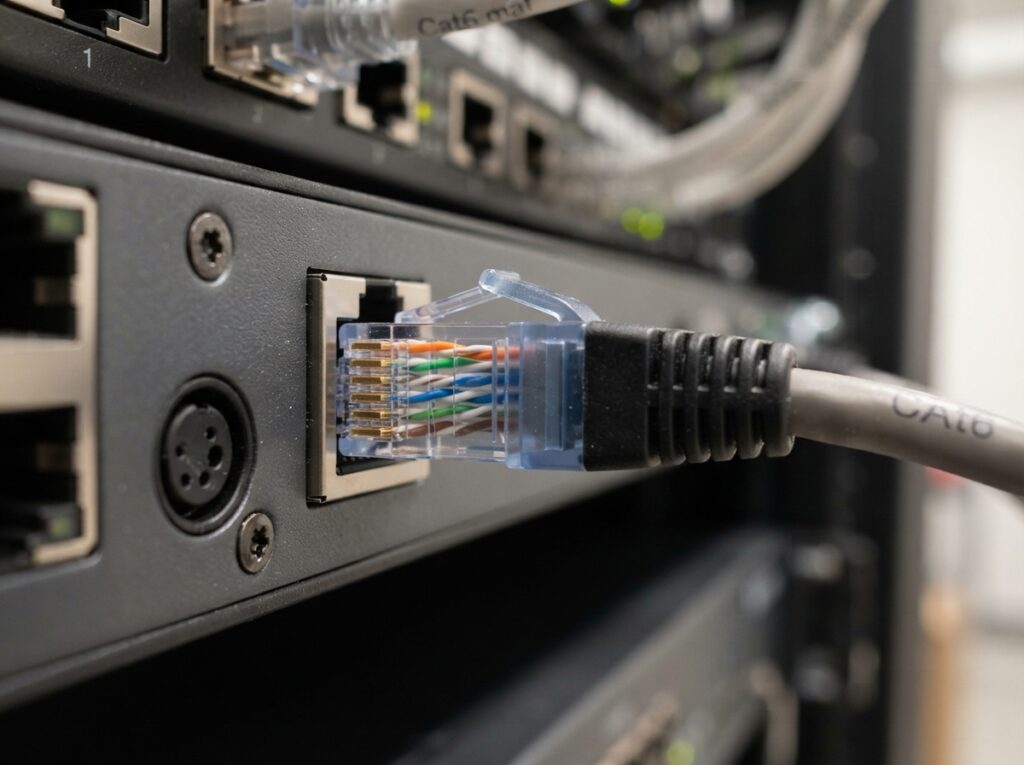

Die Anatomie des RJ45-Steckers: Mehr als nur Plastik und Metall
Der RJ45-Stecker, auch bekannt als 8P8C (8 Positionen, 8 Kontakte), ist ein modularer Stecker, der speziell für die Datenübertragung entwickelt wurde. Seine kompakte Bauweise und die robuste Konstruktion machen ihn zum Industriestandard für Ethernet-Netzwerke. Doch was genau macht ihn so effektiv?
- Gehäuse: Das Gehäuse besteht in der Regel aus robustem Kunststoff, der die empfindlichen Kontakte schützt und für eine sichere Verbindung sorgt.
- Kontakte (Pins): Acht metallische Kontakte sind präzise angeordnet und für die elektrische Verbindung zuständig. Diese Pins sind die Schnittstelle, über die die Datenströme fließen. Jeder Pin hat eine spezifische Funktion im Netzwerkprotokoll.
- Knickschutz: Viele RJ45-Stecker verfügen über einen integrierten Knickschutz am Ende des Steckers, der das Kabel vor Beschädigungen schützt, wenn es stark gebogen wird. Dies verlängert die Lebensdauer des Kabels und beugt Signalverlusten vor.
- Verriegelungsmechanismus: Ein kleiner Clip oder Riegel an der Oberseite des Steckers sorgt dafür, dass der Stecker fest in der Buchse sitzt und sich nicht unbeabsichtigt lösen kann.
Die Bedeutung der Pinbelegung: Ordnung schafft Verbindung
Die entscheidende Funktion des RJ45-Steckers liegt in seiner definierten Pinbelegung. Es gibt zwei gängige Standards: T568A und T568B. Die Reihenfolge der einzelnen Farbpaare auf den Kontakten bestimmt, wie die Daten gesendet und empfangen werden. Die korrekte Belegung ist essenziell für die Funktion des Netzwerks.
Die Pinbelegung folgt einem strengen Schema:
| Pin-Nummer | T568A (Farben) | T568B (Farben) | Funktion (Ethernet) |
|---|---|---|---|
| 1 | Weiß/Grün | Weiß/Orange | Sendepositiv (TX+) |
| 2 | Grün | Orange | Sendenegativ (TX-) |
| 3 | Weiß/Orange | Weiß/Grün | Empfangspositiv (RX+) |
| 4 | Blau | Blau | Nicht belegt / Reserve |
| 5 | Weiß/Blau | Weiß/Blau | Nicht belegt / Reserve |
| 6 | Orange | Grün | Empfangnegativ (RX-) |
| 7 | Weiß/Braun | Weiß/Braun | Nicht belegt / Reserve |
| 8 | Braun | Braun | Nicht belegt / Reserve |
Bei der Herstellung von Netzwerkkabeln werden entweder beide Enden nach dem T568A-Standard oder beide nach dem T568B-Standard belegt. Dies nennt man ein Patchkabel oder Straight-Through-Kabel. Sie werden verwendet, um Geräte unterschiedlicher Art zu verbinden, wie zum Beispiel einen Computer mit einem Switch oder Router. Ein Crossover-Kabel, bei dem ein Ende nach T568A und das andere nach T568B belegt ist, wurde früher verwendet, um zwei identische Geräte direkt miteinander zu verbinden (z.B. zwei Computer), wird aber heute aufgrund der automatischen Erkennung von Netzwerkschnittstellen (Auto-MDI/MDI-X) seltener benötigt.
Ethernet-Kategorien und ihre Bedeutung für RJ45
Die Leistungsfähigkeit eines Netzwerks hängt maßgeblich von den verwendeten Netzwerkkabeln ab, und der RJ45-Stecker ist die universelle Schnittstelle für diese Kabel. Ethernet-Kategorien, wie Cat5e, Cat6, Cat6a, Cat7 und Cat8, definieren die maximale Datenübertragungsrate und Bandbreite, die über ein Kabel mit RJ45-Steckern übertragen werden kann.
- Cat5e (Enhanced Category 5): Unterstützt Datenraten von bis zu 1 Gbit/s über Entfernungen von bis zu 100 Metern. Eine Verbesserung gegenüber Cat5, mit besserer Leistung bei höheren Frequenzen und reduziertem Übersprechen.
- Cat6: Bietet höhere Frequenzen (bis 250 MHz) und unterstützt 10 Gbit/s, allerdings nur über kürzere Distanzen (bis 55 Meter). Ideal für anspruchsvolle Heimnetzwerke und kleinere Büros.
- Cat6a (Augmented Category 6): Erweitert die Fähigkeiten von Cat6 auf 500 MHz und ermöglicht 10 Gbit/s über die volle Distanz von 100 Metern. Wesentlich für rechenintensive Anwendungen und wachsende Netzwerke.
- Cat7: Entwickelt für noch höhere Frequenzen (bis 600 MHz) und 10 Gbit/s, mit einer verbesserten Abschirmung pro Verlegung (S/FTP). Konzipiert für professionelle Rechenzentren und anspruchsvollste Netzwerkanforderungen.
- Cat8: Die neueste Entwicklung, optimiert für 25 Gbit/s oder 40 Gbit/s über kurze Distanzen (bis 30 Meter). Wird primär in Rechenzentren für Server-zu-Server-Verbindungen eingesetzt.
Unabhängig von der Kategorie passt der RJ45-Stecker auf alle diese Kabeltypen und stellt die physische Verbindung sicher. Die Wahl der richtigen Kabelkategorie ist entscheidend, um die gewünschte Netzwerkgeschwindigkeit und Zuverlässigkeit zu erreichen.
Schirmung und ihre Auswirkungen auf die RJ45-Verbindung
Ein weiterer wichtiger Aspekt, der die Leistung von Netzwerkkabeln mit RJ45-Steckern beeinflusst, ist die Schirmung. Sie schützt die Datenübertragung vor externen elektromagnetischen Störungen (EMI) und reduziert das Übersprechen zwischen den einzelnen Adernpaaren im Kabel.
- UTP (Unshielded Twisted Pair): Die gebräuchlichste Form, bei der die Adernpaare verdrillt sind, um Störungen zu minimieren. RJ45-Stecker sind hier die Standardverbindung.
- STP (Shielded Twisted Pair): Bietet eine zusätzliche Folien- oder Geflechtschirmung um jedes Adernpaar.
- FTP (Foiled Twisted Pair): Eine Folienabschirmung über allen Adernpaaren.
- S/FTP (Shielded/Foiled Twisted Pair): Die höchste Form der Schirmung, bei der jedes Adernpaar einzeln geschirmt ist und zusätzlich eine Gesamtschirmung über alle Paare liegt.
Auch bei geschirmten Kabeln wird in der Regel ein RJ45-Stecker verwendet. Die korrekte Erdung des geschirmten Kabels und des RJ45-Steckers ist dabei unerlässlich, um die volle Schutzwirkung zu erzielen und Signalintegrität zu gewährleisten. Ohne ordnungsgemäße Erdung kann die Schirmung sogar zu einem Nachteil werden.
Die Herstellung von RJ45-Steckern: Präzision für Leistung
Die Herstellung von RJ45-Steckern und das Crimpen auf Netzwerkkabel erfordern Präzision. Die acht einzelnen Litzen des Netzwerkkabels müssen korrekt den acht Pins des Steckers zugeordnet und fest verbunden werden. Dies geschieht in der Regel mithilfe einer speziellen Crimpzange.
Der Prozess beinhaltet typischerweise:
- Abisolieren des Kabelmantels: Entfernen des äußeren Mantels, ohne die isolierten Adern zu beschädigen.
- Entdrillen und Anordnen der Adern: Die verdrillten Adernpaare werden entwirrt und in der korrekten Reihenfolge gemäß der T568A- oder T568B-Belegung angeordnet.
- Gerade schneiden der Adern: Die Enden der Adern werden exakt auf die richtige Länge gekürzt, damit sie beim Crimpen die Kontakte vollständig erreichen.
- Einführen des Kabels in den Stecker: Das vorbereitete Kabel wird vorsichtig in den RJ45-Stecker eingeführt, sodass die einzelnen Adern korrekt in den Kanälen des Steckers sitzen.
- Crimpen: Mit der Crimpzange werden die Kontakte des RJ45-Steckers fest auf die Adern gedrückt. Dabei werden die Kontakte durch die Isolierung der Adern gestoßen und stellen eine elektrische Verbindung her. Gleichzeitig wird der Kabelmantel im Stecker fixiert.
- Prüfen: Nach dem Crimpen wird die Verbindung idealerweise mit einem Kabeltester überprüft, um sicherzustellen, dass alle Adern korrekt verbunden sind und keine Kurzschlüsse oder Unterbrechungen vorliegen.
Fehler bei der Herstellung können zu erheblichen Netzwerkproblemen führen, von langsamen Verbindungen bis hin zu kompletten Ausfällen. Daher ist Sorgfalt bei diesem Prozess unerlässlich.
RJ45 im Vergleich zu anderen Netzwerksteckern
Obwohl RJ45 der De-facto-Standard für Ethernet-Netzwerke ist, existieren auch andere Steckertypen für verschiedene Anwendungen.
- RJ11: Ein kleinerer Stecker mit bis zu sechs Kontakten (oft vier belegt), der hauptsächlich für Telefonleitungen verwendet wird. Er ist physisch kleiner und nicht mit RJ45 kompatibel.
- USB (Universal Serial Bus): Wird für eine Vielzahl von Geräten, einschließlich Netzwerkkarten und WLAN-Adaptern, verwendet, aber seine Hauptfunktion ist nicht die lokale Netzwerkverkabelung im klassischen Sinne.
- SC/LC-Steckertypen: Diese werden für Glasfaserkabel verwendet und unterscheiden sich grundlegend von RJ45, da sie Lichtsignale übertragen und nicht elektrische.
Die weite Verbreitung und standardisierte Natur von RJ45 machen ihn zur universellen Wahl für die meisten kabelgebundenen Heim- und Büronetzwerke.
