Du möchtest ein Netzwerkkabel mit RJ45-Steckern selbst konfektionieren und fragst dich, wie du dabei Schritt für Schritt vorgehen musst, um eine stabile und performante Verbindung zu gewährleisten? Eine korrekte Konfektionierung des Netzwerkkabels ist entscheidend für die Datenübertragungsgeschwindigkeit und Zuverlässigkeit deines Netzwerks, sei es im Heimnetzwerk oder in professionellen Umgebungen.
Das sind die beliebtesten Crimpzange Produkte
Die Grundlagen des RJ45-Stecker Crimpens
Das Crimpen von RJ45-Steckern ist ein essenzieller Prozess, um Netzwerkkabel exakt nach deinen Anforderungen zuzuschneiden und anzuschließen. Hierbei werden die einzelnen Adern eines Netzwerkkabels (typischerweise Twisted-Pair-Kabel wie Cat5e, Cat6 oder Cat6a) in einer bestimmten Reihenfolge angeordnet und mittels eines speziellen Werkzeugs, dem Crimpwerkzeug, dauerhaft mit den Kontakten eines RJ45-Steckers verbunden. Diese Verbindung muss mechanisch stabil und elektrisch leitfähig sein, um eine fehlerfreie Datenübertragung zu ermöglichen.
Benötigtes Werkzeug und Material für die Kabelkonfektionierung
Um ein Netzwerkkabel professionell zu konfektionieren, benötigst du das richtige Werkzeug und hochwertige Materialien:
- Netzwerkkabel: Wähle ein Kabel, das den Anforderungen deines Netzwerks entspricht (z.B. Cat6 für Gigabit-Netzwerke, Cat6a für 10-Gigabit-Netzwerke). Achte auf die richtige Kategorie und ob es sich um ein Litzenkabel (für Patchkabel) oder ein Massivkabel (für feste Installationen) handelt.
- RJ45-Stecker: Stelle sicher, dass die Stecker zur Kategorie des Kabels passen. Für Cat6 werden oft Stecker mit einer höheren Pin-Anzahl oder speziellen Innenleitern verwendet.
- Crimpwerkzeug: Dies ist das wichtigste Werkzeug. Ein gutes Crimpwerkzeug für RJ45-Stecker hat eine Schneidefunktion, eine Abisolierfunktion und die eigentliche Crimpvorrichtung.
- Abisolierzange (optional, aber empfohlen): Eine spezielle Abisolierzange für Netzwerkkabel erleichtert das präzise Entfernen des Kabelmantels, ohne die innenliegenden Adern zu beschädigen.
- Kabelschere oder scharfes Messer: Zum sauberen Kürzen des Kabels und ggf. zum Anritzen des Mantels, falls keine Abisolierzange vorhanden ist.
- Kabeltester (dringend empfohlen): Nach dem Crimpen ist ein Kabeltester unerlässlich, um die korrekte Belegung und Funktion des Kabels zu überprüfen.
Der Schritt-für-Schritt-Prozess des RJ45-Stecker Crimpens
Folge diesen Schritten für eine erfolgreiche Kabelkonfektionierung:
- Kabel vorbereiten: Lege die benötigte Länge des Netzwerkkabels fest. Schneide das Kabel mit einer Kabelschere oder einem scharfen Messer sauber auf die gewünschte Länge zu.
- Kabelmantel abisolieren: Verwende die Abisolierzange oder vorsichtig ein scharfes Messer, um etwa 3-4 cm des äußeren Kabelmantels zu entfernen. Achte darauf, die Isolierung der einzelnen Adernpaare nicht zu beschädigen.
- Adern entwirren und sortieren: Die vier verdrillten Adernpaare bestehen aus acht einzelnen, farbigen Drähten. Entwirre die Drähte vorsichtig und bringe sie in die richtige Reihenfolge. Die Reihenfolge ist entscheidend und richtet sich nach dem verwendeten Standard (TIA/EIA-568A oder TIA/EIA-568B). In den meisten Fällen wird der 568B-Standard verwendet. Die Belegung für 568B ist:
- Orange-Weiß
- Orange
- Grün-Weiß
- Blau
- Blau-Weiß
- Grün
- Braun-Weiß
- Braun
Wenn du auf beiden Seiten denselben Standard (z.B. beide Male 568B) verwendest, erstellst du ein gerades Kabel, das für die Verbindung von Computern zu Switches oder Routern verwendet wird. Für spezielle Anwendungen, wie das direkte Verbinden zweier Computer (was heute aber selten nötig ist), benötigst du ein Kreuzkabel, bei dem auf einer Seite 568A und auf der anderen Seite 568B verwendet wird.
- Adern glätten und ausrichten: Nachdem die Adern in der richtigen Reihenfolge liegen, streiche sie glatt und richte sie nebeneinander aus. Dies ist wichtig, damit sie sauber in den RJ45-Stecker passen.
- Adern kürzen: Kürze die sortierten und ausgerichteten Adern mit der Schneidefunktion des Crimpwerkzeugs oder einer scharfen Schere auf etwa 1,5 cm ab dem Ende des Kabelmantels. Die Spitzen der Adern sollten exakt gleich lang sein.
- RJ45-Stecker aufschieben: Schiebe die sortierten und gekürzten Adern vorsichtig und in der korrekten Reihenfolge in den RJ45-Stecker. Achte darauf, dass die einzelnen Adern bis ganz nach vorne in die Führungen des Steckers gelangen. Der Kabelmantel sollte bis etwa zur Hälfte in den Stecker hineinragen, um eine zusätzliche Zugentlastung zu bieten. Überprüfe die Reihenfolge nochmals von vorne.

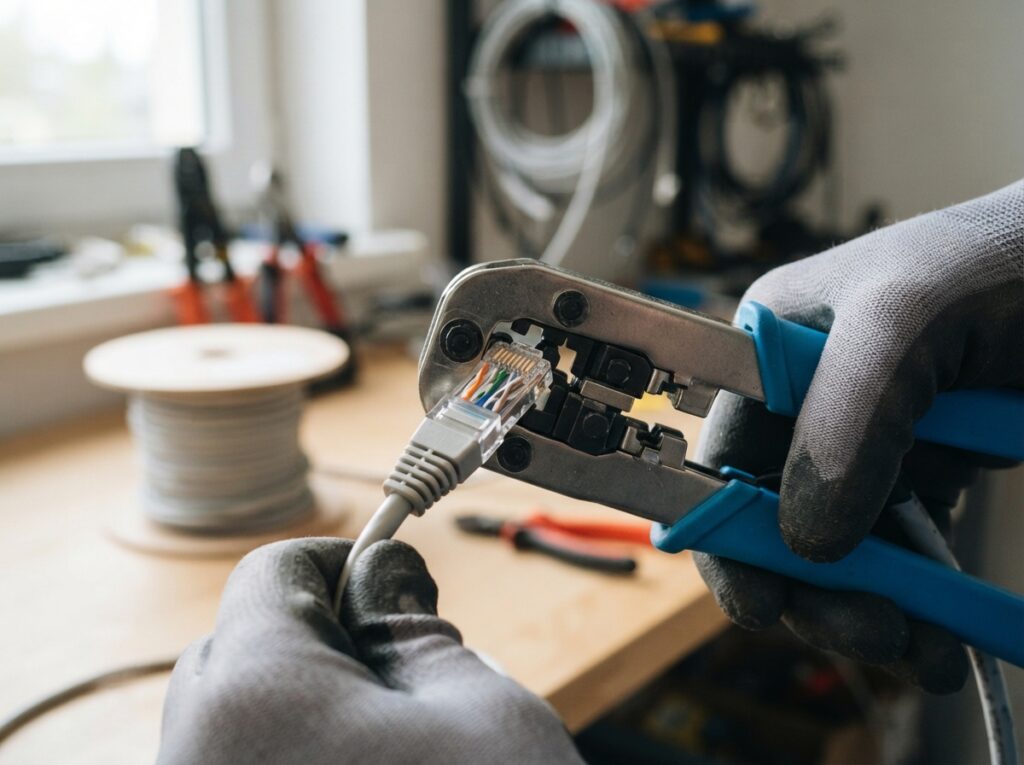

- Crimpen: Setze den vorbereiteten RJ45-Stecker mit dem Kabel in die dafür vorgesehene Aufnahme des Crimpwerkzeugs ein. Drücke die Griffe des Crimpwerkzeugs fest zusammen. Das Werkzeug drückt die Kontakte des Steckers durch die Isolierung der Adern, stellt so die elektrische Verbindung her und fixiert gleichzeitig den Stecker und das Kabel durch die integrierte Zugentlastung.
- Wiederholen für die andere Seite: Wiederhole die Schritte 1-7 für das andere Ende des Netzwerkkabels. Beachte dabei, ob du ein gerades oder ein Kreuzkabel erstellen möchtest und wähle entsprechend die Belegungsstandards (568A/568B).
- Kabel testen: Schließe das fertig konfigurierte Kabel an einen Kabeltester an. Ein guter Tester prüft jede einzelne Ader auf Durchgang und korrekte Belegung. Wenn alle Lichter auf dem Tester der Reihe nach leuchten, ist das Kabel korrekt konfektioniert. Leuchten Lichter nicht, sind falsch belegt oder es gibt einen Kurzschluss, musst du den Stecker abschneiden und neu crimpen.
Wichtige Standards: TIA/EIA-568A und TIA/EIA-568B
Die Wahl des richtigen Verdrahtungsstandards ist fundamental für die Interoperabilität von Netzwerken. Die beiden am häufigsten verwendeten Standards sind TIA/EIA-568A und TIA/EIA-568B. Sie definieren die Reihenfolge, in der die acht Adern eines Netzwerkkabels mit den 8 Pins eines RJ45-Steckers verbunden werden.
Der Hauptunterschied liegt im Austausch der Positionen der Adernpaare Orange und Grün. Für die meisten modernen Netzwerkanwendungen ist der TIA/EIA-568B Standard die de-facto-Norm. Wird auf beiden Seiten des Kabels der gleiche Standard verwendet, spricht man von einem geraden Kabel. Dies ist der Standard für Patchkabel, die zur Verbindung von Endgeräten (PCs, Drucker) mit Netzwerkverteilern (Switches, Router) dienen.
Wenn du ein Kreuzkabel herstellen möchtest (heute seltener nötig, da Switches und Router oft Auto-MDI/MDI-X unterstützen), verwendest du auf einer Seite den 568B-Standard und auf der anderen Seite den 568A-Standard. Dieses Kabel diente früher dazu, zwei ähnliche Geräte direkt miteinander zu verbinden, z.B. zwei Computer oder zwei Switches.
Unterschiede zwischen Litzen- und Massivkabeln und deren Einfluss auf das Crimpen
Netzwerkkabel gibt es in zwei Hauptvarianten: Litzen- und Massivkabel. Die Wahl beeinflusst sowohl die Flexibilität als auch die Art des Steckers, den du verwenden musst.
- Litzenkabel (Stranded Cable): Besteht aus mehreren feinen Kupferdrähten, die zu einer Ader verdrillt sind. Diese Kabel sind sehr flexibel und eignen sich hervorragend für Patchkabel, die häufig bewegt oder gebogen werden müssen. Das Crimpen von Litzenkabeln ist meist einfacher, da die einzelnen Litzen gut von den Kontakten des Steckers umschlossen werden.
- Massivkabel (Solid Cable): Besteht aus einzelnen, durchgehenden Kupferleitern. Diese Kabel sind steifer und weniger flexibel, bieten aber oft eine bessere Signalqualität über längere Distanzen und sind robuster für feste Installationen in Wänden und Decken. Beim Crimpen von Massivkabeln ist es wichtig, dass die Stecker spezielle Kontakte haben, die die massive Ader effektiv durchdringen und greifen können.
Für beide Kabeltypen ist es entscheidend, die passenden RJ45-Stecker zu verwenden. Spezielle Stecker für Massivkabel können dazu beitragen, die Integrität der Verbindung zu gewährleisten.
Kategorien von Netzwerkkabeln und ihre Bedeutung für RJ45-Stecker
Die Kategorie eines Netzwerkkabels bestimmt dessen maximale Übertragungsgeschwindigkeit und Bandbreite. Dies beeinflusst auch die Anforderungen an die RJ45-Stecker und die Präzision beim Crimpen.
| Kategorie | Max. Frequenz | Max. Geschwindigkeit | Bandbreite | Typische Anwendung | Stecker-Anforderungen |
|---|---|---|---|---|---|
| Cat5e | 100 MHz | 1 Gbit/s | Bis 100 MHz | Heimnetzwerke, Büronetzwerke (Gigabit) | Standard RJ45-Stecker |
| Cat6 | 250 MHz | 1 Gbit/s (bis 100m), 10 Gbit/s (bis 55m) | Bis 250 MHz | Schnellere Heimnetzwerke, anspruchsvolle Büroumgebungen | Oft Stecker mit besserer Abschirmung und ggf. speziellen Einsätzen für Aderpaare |
| Cat6a | 500 MHz | 10 Gbit/s | Bis 500 MHz | Rechenzentren, professionelle Netzwerke, zukünftssichere Installationen | Erfordert oft abgeschirmte RJ45-Stecker (STP) und präzise Konfektionierung |
| Cat7 | 600 MHz | 10 Gbit/s | Bis 600 MHz | Höchste Leistungsanforderungen, spezialisierte Anwendungen | Benötigt spezielle GG45- oder TERA-Stecker; RJ45 ist hier nicht die primäre Schnittstelle |
Für höhere Kategorien wie Cat6 und Cat6a ist die präzise Einhaltung der Verdrahtung und eine gute Abschirmung entscheidend, um Interferenzen (NEXT, FEXT) zu minimieren. Dies erfordert oft geschirmte RJ45-Stecker und eine sorgfältigere Handhabung des Kabels beim Abisolieren und Ausrichten der Adern.
Häufige Fehlerquellen und wie du sie vermeidest
Auch bei sorgfältiger Arbeit können Fehler auftreten. Hier sind die häufigsten und wie du sie vermeidest:
- Falsche Adernreihenfolge: Dies ist die häufigste Ursache für nicht funktionierende Kabel. Überprüfe die Reihenfolge akribisch vor dem Crimpen und nutze gegebenenfalls eine Belegungsübersicht.
- Beschädigte Adernisolierung: Wenn du beim Abisolieren den Mantel zu tief einschneidest, beschädigst du die Isolierung der einzelnen Adern. Dies kann zu Kurzschlüssen führen. Sei vorsichtig und übe nur leichten Druck aus.
- Kabelmantel ragt nicht weit genug in den Stecker: Der Kabelmantel bietet eine wichtige Zugentlastung. Wenn er zu kurz abgeschnitten wird oder nicht bis in den Stecker reicht, kann das Kabel bei Zug leicht beschädigt werden.
- Adern sind nicht bis zum Ende des Steckers geschoben: Die Kontakte des RJ45-Steckers müssen die Adern durchdringen. Wenn eine Ader nicht weit genug vorn ist, wird keine Verbindung hergestellt. Achte darauf, dass alle Adern bis zum vorderen Ende des Steckers reichen.
- Schlechte Crimpverbindung: Wenn das Crimpwerkzeug nicht richtig ansetzt oder die Griffe nicht vollständig zusammengedrückt werden, kann die Verbindung lose oder unvollständig sein. Nutze ein hochwertiges Werkzeug und stelle sicher, dass es richtig arretiert.
- Nicht funktionierender Kabeltester: Ein Kabeltester ist kein Luxus, sondern ein Muss. Er deckt Probleme auf, die mit bloßem Auge nicht erkennbar sind.
Das sind die neuesten Crimpzange Produkte mit der besten Bewertung
FAQ – Häufig gestellte Fragen zu RJ45-Stecker crimpen: Netzwerkkabel richtig konfektionieren
Muss ich für jedes Netzwerkkabel einen Kabeltester verwenden?
Ja, ein Kabeltester ist unerlässlich. Er bestätigt, dass jede einzelne Ader korrekt verbunden ist und es keine Kurzschlüsse oder Unterbrechungen gibt. Ohne Tester weißt du nie sicher, ob das Kabel wirklich einwandfrei funktioniert.
Was passiert, wenn ich die Adern in der falschen Reihenfolge crimpe?
Wenn die Adern in der falschen Reihenfolge gecrimpt werden, funktioniert das Netzwerkkabel in der Regel nicht oder nur fehlerhaft. Die Daten können nicht korrekt übertragen werden, was zu langsamen Verbindungen, Paketverlusten oder gar keinen Verbindungen führen kann.
Kann ich auch einen normalen Seitenschneider zum Kürzen der Adern verwenden?
Es ist empfehlenswert, eine spezielle Crimpzange mit integrierter Schneidefunktion oder eine hochwertige Kabelschere zu verwenden. Diese Werkzeuge sorgen für einen sauberen, geraden Schnitt, der für eine gute Kontaktierung im Stecker wichtig ist. Ein normaler Seitenschneider kann die Kupferdrähte quetschen, was zu schlechten Verbindungen führen kann.
Wie tief muss der Kabelmantel in den RJ45-Stecker reichen?
Der Kabelmantel sollte idealerweise etwa 0,5 bis 1 cm in den Stecker hineinragen. Dies sorgt für eine gute Zugentlastung und verhindert, dass die einzelnen Adern unter mechanischer Belastung aus den Kontakten rutschen oder brechen.
Welchen Unterschied macht die Abschirmung (STP vs. UTP)?
UTP (Unshielded Twisted Pair) ist ungeschirmt und weit verbreitet. STP (Shielded Twisted Pair) ist geschirmt und bietet besseren Schutz vor elektromagnetischen Störungen (EMI). Für höhere Netzwerkgeschwindigkeiten (Cat6a und höher) oder in Umgebungen mit vielen Störquellen ist STP oft empfehlenswert, erfordert aber auch geschirmte RJ45-Stecker und sorgfältigeres Crimpen, um die Schirmung korrekt anzuschließen.
Kann ich RJ45-Stecker mehrmals verwenden?
Nein, RJ45-Stecker sind in der Regel Einwegprodukte. Nach dem Crimpen sind die Kontakte in die Kabeladern eingedrungen und der Stecker ist mechanisch verriegelt. Ein erneutes Verwenden ist technisch nicht vorgesehen und würde die Leistung des Kabels beeinträchtigen.
Ist es schwierig, RJ45-Stecker zu crimpen?
Mit dem richtigen Werkzeug und einer Schritt-für-Schritt-Anleitung ist das Crimpen von RJ45-Steckern für die meisten Heimwerker und IT-Einsteiger gut erlernbar. Die ersten Versuche erfordern vielleicht etwas Geduld und Sorgfalt, aber mit etwas Übung wird es zu einem Routinevorgang.
