Du möchtest wissen, wie Multimode-Glasfaser aufgebaut ist und wo sie typischerweise zum Einsatz kommt? Dieser Artikel liefert dir das entscheidende Wissen über Aufbau, Eigenschaften und Anwendungsgebiete dieser weit verbreiteten LWL-Technologie, damit du die richtige Entscheidung für deine Netzwerkinfrastruktur treffen kannst.
Das sind die beliebtesten Glasfaserkabel Produkte
Grundlagen der Multimode-Glasfaser
Multimode-Glasfaser, oft als LWL (Lichtwellenleiter) Multimode bezeichnet, ist ein essenzieller Bestandteil moderner Datenkommunikation. Im Gegensatz zur Singlemode-Faser zeichnet sie sich durch ihren größeren Kerndurchmesser aus, der die Übertragung mehrerer Lichtmodi gleichzeitig ermöglicht. Diese Eigenschaft bestimmt maßgeblich ihre Leistungsfähigkeit und Einsatzmöglichkeiten, insbesondere bei kürzeren Distanzen.
Aufbau einer Multimode-Glasfaser
Der Aufbau einer Multimode-Glasfaser ist vergleichsweise einfach und robust gestaltet. Sie besteht im Wesentlichen aus drei Hauptkomponenten, die präzise gefertigt werden müssen, um eine optimale Lichtleitung zu gewährleisten.
- Kern (Core): Dies ist das zentrale Element der Glasfaser, durch das das Lichtsignal übertragen wird. Bei Multimode-Fasern ist der Kerndurchmesser deutlich größer als bei Singlemode-Fasern und liegt typischerweise zwischen 50 und 62,5 Mikrometern (µm). Diese Größe erlaubt es, dass Lichtstrahlen in unterschiedlichen Winkeln eintreten und durch Reflexion an der Grenzschicht zur Cladding weitergeleitet werden.
- Cladding: Um den Kern herum befindet sich die Cladding (Mantel). Diese hat einen geringeren Brechungsindex als der Kern. Dieser Unterschied im Brechungsindex ist entscheidend für die Totalreflexion. Das Licht, das im Kern auf die Grenzschicht zur Cladding trifft, wird zurück in den Kern reflektiert, solange der Einfallswinkel größer ist als der sogenannte Grenzwinkel. Dadurch wird das Licht effektiv im Kern gehalten und nicht in die Cladding abgestrahlt.
- Primärcoating: Die äußere Schutzschicht, der Primärcoating (oft auch als Coating bezeichnet), schützt die empfindlichen Glasfasern vor mechanischer Beschädigung, Feuchtigkeit und anderen Umwelteinflüssen. Dieses Coating besteht meist aus einer oder mehreren Kunststoffschichten und verleiht der Faser zusätzliche Flexibilität und Robustheit.
Der gesamte Aufbau ist so konzipiert, dass das Lichtsignal trotz der Tatsache, dass mehrere Lichtmodi gleichzeitig gesendet werden, über eine bestimmte Distanz effizient und mit minimalem Signalverlust übertragen wird. Der größere Kerndurchmesser erleichtert zudem das Ein- und Auskoppeln von Licht, was die Installation und Konfektionierung vereinfacht.
Funktionsweise und Lichtübertragung
Die namensgebende Eigenschaft der Multimode-Faser ist die gleichzeitige Übertragung mehrerer Lichtmodi. Lichtstrahlen, die unter verschiedenen Winkeln in den Kern der Faser eintreten, breiten sich auf unterschiedlichen Pfaden aus. Ein Lichtstrahl, der gerade durch die Mitte des Kerns läuft (der Modus mit der geringsten Ordnung), legt den kürzesten Weg zurück. Andere Strahlen, die schräg eintreten, werden an der Grenzschicht zwischen Kern und Cladding mehrfach reflektiert, bevor sie das Ende der Faser erreichen. Dies führt dazu, dass diese Strahlen längere Wege zurücklegen und somit später ankommen als die geradlinig verlaufenden Strahlen.
Dieses Phänomen wird als Modendispersion bezeichnet und ist die Hauptlimitation von Multimode-Glasfasern bei steigenden Übertragungsdistanzen. Die unterschiedlichen Ankunftszeiten der Lichtmodi führen zu einer Verbreiterung des Lichtpulses am Empfänger, was die Erkennung einzelner Datenbits erschwert und die maximale Übertragungsrate reduziert.
Arten von Multimode-Glasfasern
Um die Herausforderungen der Modendispersion zu minimieren und höhere Bandbreiten über praktikable Distanzen zu ermöglichen, wurden verschiedene Typen von Multimode-Glasfasern entwickelt. Die Unterscheidung erfolgt primär nach ihrer Leistungsfähigkeit und ihren Anwendungsbereichen.
- Stufenindexfasern (Step-Index): Dies sind die einfachsten Multimode-Fasern. Sie besitzen einen Kern mit konstantem Brechungsindex und eine Cladding mit einem niedrigeren, ebenfalls konstanten Brechungsindex. Die Lichtmodi breiten sich auf geraden Bahnen oder als Zickzack-Muster aus, was zu erheblicher Modendispersion führt. Sie sind kostengünstig, aber nur für sehr kurze Distanzen und niedrige Datenraten geeignet.
- Gradientenindexfasern (Graded-Index): Diese Fasern stellen eine deutliche Verbesserung gegenüber Stufenindexfasern dar. Der Brechungsindex des Kerns nimmt von der Mitte nach außen hin allmählich ab. Dadurch werden Lichtstrahlen, die sich weiter vom Zentrum entfernen, schneller gebündelt und beschleunigt, während die zentralen Strahlen langsamer sind. Dies führt zu einer annähernd gleichen Ankunftszeit der verschiedenen Lichtmodi und reduziert die Modendispersion erheblich. Gradientenindexfasern sind der Standard für die meisten Multimode-Anwendungen.
Innerhalb der Gradientenindexfasern gibt es weitere Kategorien, die nach ihrer Bandbreiten-Entfernungsprodukt (Bandwidth-Distance Product) klassifiziert werden und sich durch unterschiedliche Leistungsmerkmale auszeichnen:
- OM1 (Optical Multimode 1): Ursprünglich für 100-Megabit-Ethernet entwickelt, nutzt typischerweise einen 62,5 µm Kerndurchmesser und arbeitet mit einer roten LED als Lichtquelle. Sie ist für Distanzen bis ca. 2 km bei 100 Mbit/s geeignet, für Gigabit-Ethernet aber nur noch für sehr kurze Strecken.
- OM2 (Optical Multimode 2): Bietet eine verbesserte Leistung im Vergleich zu OM1 und verwendet ebenfalls eine LED. Der Kerndurchmesser ist meist 50 µm. Sie unterstützt Gigabit-Ethernet bis zu 550 Metern und 10-Gigabit-Ethernet bis zu 300 Metern.
- OM3 (Optical Multimode 3): Dies ist eine laseroptimierte Faser (Laser-Optimized Multimode Fiber – LOMMF). Sie ist für den Einsatz mit Laserdioden (VCSELs) ausgelegt und bietet eine deutlich höhere Bandbreite. OM3 unterstützt 10-Gigabit-Ethernet bis zu 300 Metern und 40/100-Gigabit-Ethernet bis zu 100 Metern.
- OM4 (Optical Multimode 4): Eine Weiterentwicklung von OM3, die noch höhere Bandbreiten und Reichweiten ermöglicht. Sie ist ebenfalls laseroptimiert und für 10-Gigabit-Ethernet bis zu 550 Metern und 40/100-Gigabit-Ethernet bis zu 150 Metern geeignet. OM4 ist die leistungsfähigste derzeit am weitesten verbreitete Multimode-Faser.
- OM5 (Optical Multimode 5): Diese neueste Generation, auch als Wideband Multimode Fiber (WBMMF) bekannt, ist für den Betrieb über mehrere Wellenlängen optimiert. Sie ermöglicht noch höhere Datenraten und effizientere Nutzung der Bandbreite, insbesondere für Anwendungen wie Short Wavelength Division Multiplexing (SWDM). Sie unterstützt 400-Gigabit-Ethernet bis zu 400 Metern.
Verwendung und Anwendungsgebiete
Aufgrund ihrer Kosteneffizienz, einfachen Handhabung und ausreichenden Leistung für viele lokale Netzwerke ist Multimode-Glasfaser in einer Vielzahl von Umgebungen weit verbreitet. Ihre Hauptanwendungsgebiete liegen dort, wo die Distanzen nicht extrem lang sind.
Rechenzentren (Data Centers)

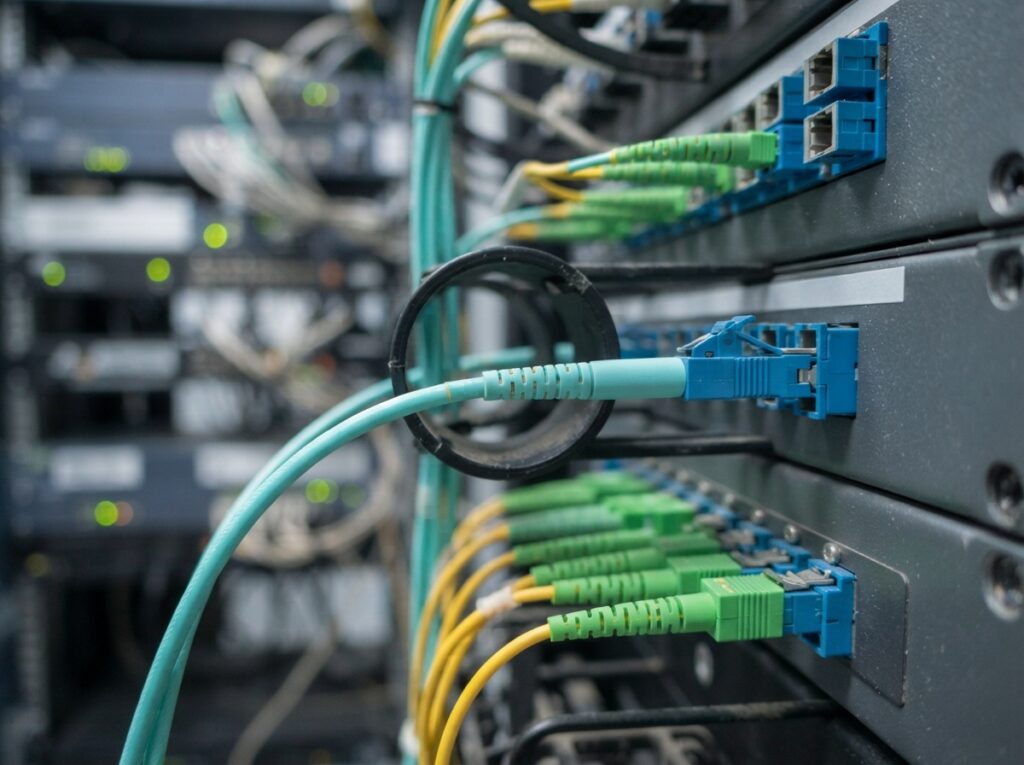

Dies ist eines der wichtigsten Einsatzgebiete für Multimode-Glasfasern, insbesondere die Typen OM3, OM4 und OM5. In Rechenzentren sind die Distanzen zwischen Servern, Switches und Speichersystemen meist relativ kurz (wenige hundert Meter). Die hohen Bandbreiten, die Multimode-Fasern hier bieten, sind entscheidend für die Leistung und Skalierbarkeit moderner IT-Infrastrukturen, die enorme Datenmengen verarbeiten müssen.
Lokale Netzwerke (Local Area Networks – LANs)
In Unternehmensgebäuden, Campus-Netzwerken und anderen lokalen Umgebungen wird Multimode-Glasfaser häufig für die Backbone-Verkabelung eingesetzt. Sie verbindet verschiedene Etagen, Gebäudeteile oder Arbeitsgruppen miteinander und bietet hier eine hohe Datenübertragungsrate, die für moderne Anwendungen wie Videokonferenzen, große Dateitransfers und Cloud-Dienste unerlässlich ist.
Gebäudeinterne Verkabelung
Für die Verbindung von Stockwerken innerhalb eines Gebäudes oder für die Vernetzung von Arbeitsplätzen mit zentralen Verteilerpunkten ist Multimode-Glasfaser eine beliebte Wahl. Die einfachere Konfektionierung und geringere Kosten im Vergleich zu Singlemode-Fasern machen sie attraktiv für diese Anwendungen.
Telekommunikationsbereiche und Carrier-Netzwerke (kurze Distanzen)
Obwohl Singlemode-Fasern die Telekommunikationsnetze über lange Distanzen dominieren, findet Multimode-Glasfaser auch hier Anwendung, insbesondere für kurze Verbindungen innerhalb von Vermittlungsstellen oder für die Anbindung von Zugangspunkten, wo die Distanzen begrenzt sind und hohe Bandbreiten erforderlich sind.
Industrielle Automatisierung und Prozesssteuerung
In industriellen Umgebungen, in denen robuste und störsichere Netzwerke benötigt werden, kann Multimode-Glasfaser eingesetzt werden, um Sensoren, Steuerungen und Produktionsanlagen miteinander zu verbinden. Die Immunität gegen elektromagnetische Störungen (EMI) ist hier ein großer Vorteil.
Vorteile von Multimode-Glasfaser
Die Entscheidung für Multimode-Glasfaser bringt eine Reihe von Vorteilen mit sich, die sie für viele Anwendungen zur idealen Wahl machen.
- Kosteneffizienz: Multimode-Glasfaserkabel sind in der Regel günstiger in der Anschaffung als Singlemode-Kabel. Auch die zugehörigen Transceiver und aktiven Komponenten (Switches, Router) sind oft preiswerter, da sie weniger präzise Lichtquellen (LEDs statt Laser) nutzen können (obwohl laseroptimierte Fasern spezielle Transceiver benötigen).
- Einfache Installation und Konfektionierung: Der größere Kerndurchmesser erleichtert das Ein- und Auskoppeln von Licht. Das bedeutet, dass die Ausrichtung der Fasern beim Spleißen oder Stecken weniger kritisch ist. Dies spart Zeit und reduziert die Anforderungen an die Schulung des Personals.
- Hohe Bandbreite über kurze bis mittlere Distanzen: Moderne Multimode-Fasertypen (OM3, OM4, OM5) bieten Bandbreiten, die für die meisten lokalen Netzwerke und Rechenzentren mehr als ausreichend sind. Sie unterstützen hohe Datenraten für 10, 40, 100 und sogar 400 Gigabit-Ethernet über Distanzen, die für diese Anwendungen typisch sind.
- Störsicherheit: Wie alle Glasfasern ist auch Multimode-Glasfaser immun gegen elektromagnetische Störungen (EMI) und Funkfrequenzstörungen (RFI). Dies macht sie ideal für Umgebungen, in denen elektrische Störungen ein Problem darstellen könnten.
- Flexibilität bei der Netzwerkerweiterung: Die Möglichkeit, höhere Datenraten über die bestehende Multimode-Infrastruktur zu realisieren, bietet eine gewisse Zukunftssicherheit und Flexibilität bei der Erweiterung von Netzwerken.
Nachteile und Einschränkungen
Trotz ihrer vielen Vorteile hat Multimode-Glasfaser auch gewisse Einschränkungen, die bei der Planung berücksichtigt werden müssen.
- Begrenzte Reichweite: Der Hauptnachteil ist die begrenzte Übertragungsdistanz im Vergleich zu Singlemode-Fasern. Die Modendispersion führt dazu, dass die Signalqualität bei längeren Kabelwegen abnimmt und die maximalen Datenraten nicht erreicht werden können.
- Höhere Dämpfung über Distanz: Obwohl die Dämpfungswerte generell niedrig sind, ist die Dämpfung von Multimode-Fasern über die gleiche Distanz tendenziell höher als bei Singlemode-Fasern, was die Reichweite weiter einschränkt.
- Potenziell höhere Kosten für bestimmte High-End-Anwendungen: Während die grundlegenden Multimode-Komponenten günstiger sind, können für sehr hohe Datenraten oder spezielle Anwendungen die Transceiver für Multimode teurer sein als vergleichbare Singlemode-Transceiver.
Tabellarischer Überblick über Multimode-Fasertypen
| Fasertyp | Kerndurchmesser (µm) | Lichtquelle | Typische Bandbreite (10 GbE) | Maximale Reichweite (10 GbE) | Typische Anwendungen |
|---|---|---|---|---|---|
| OM1 | 62.5 | LED | – | ca. 33 Meter | Ältere LANs, kurze Verbindungen |
| OM2 | 50 | LED | 10 GbE | ca. 300 Meter | Standard-LANs, kurze Backbone-Verbindungen |
| OM3 | 50 | VCSEL (Laser) | 10 GbE | ca. 300 Meter | Rechenzentren, 10/40/100 GbE (kurze Distanzen) |
| OM4 | 50 | VCSEL (Laser) | 10 GbE | ca. 550 Meter | Rechenzentren, Hochgeschwindigkeits-LANs, 40/100 GbE |
| OM5 | 50 | VCSEL (Laser) | 10 GbE | ca. 400 Meter (für 400 GbE) | Rechenzentren, SWDM-Anwendungen, zukünftige Hochgeschwindigkeits-Netzwerke |
Das sind die neuesten Glasfaserkabel Produkte mit der besten Bewertung
![[Orange] Colored 10G SFP+ DAC Cable - Twinax SFP Cable for Ubiquiti UniFi Devices, 2-Meter(6.5ft) ...](https://m.media-amazon.com/images/I/41AxDWizXFL._SL160_.jpg "[Orange] Colored 10G SFP+ DAC Cable - Twinax SFP Cable for Ubiquiti UniFi Devices, 2-Meter(6.5ft) ...")
FAQ – Häufig gestellte Fragen zu Multimode-Glasfaser: Aufbau und Verwendung
Was ist der Hauptunterschied zwischen Multimode- und Singlemode-Glasfaser?
Der wesentliche Unterschied liegt im Kerndurchmesser. Multimode-Glasfaser hat einen größeren Kern (typischerweise 50 oder 62,5 µm), der die gleichzeitige Übertragung mehrerer Lichtmodi ermöglicht. Singlemode-Glasfaser hat einen sehr kleinen Kern (ca. 9 µm), der nur einen einzigen Lichtmodus überträgt. Dies führt dazu, dass Multimode-Fasern für kürzere Distanzen geeignet sind, während Singlemode-Fasern für sehr lange Distanzen optimiert sind.
Welche Glasfaserkategorie (OM-Klasse) ist die beste für mein Netzwerk?
Die Wahl der besten OM-Klasse hängt von deinen spezifischen Anforderungen ab: der benötigten Bandbreite und der Distanz der Verbindungen. Für moderne Rechenzentren und Hochgeschwindigkeits-LANs sind OM3, OM4 und OM5 die besten Wahlmöglichkeiten. OM4 und OM5 bieten die höchste Leistung und Reichweite für 10-Gigabit-Ethernet und höhere Standards wie 40/100/400-Gigabit-Ethernet. Für weniger anspruchsvolle, kürzere Verbindungen kann OM2 noch ausreichend sein.
Kann ich eine OM3-Faser mit einer OM4-Faser mischen?
Es ist technisch möglich, OM3- und OM4-Fasern miteinander zu verbinden. Allerdings wird die Leistung des gesamten Links durch die schlechtere Faser (in diesem Fall OM3) limitiert. Um die volle Leistung der OM4-Faser nutzen zu können, solltest du sicherstellen, dass alle verwendeten Kabel und Komponenten dem OM4-Standard entsprechen.
Welche Lichtquelle wird typischerweise für Multimode-Glasfasern verwendet?
Traditionell wurden für Multimode-Glasfasern oft LEDs (Leuchtdioden) verwendet, die kostengünstig sind und ein breiteres Lichtspektrum aussenden. Neuere, leistungsfähigere Multimode-Fasertypen wie OM3, OM4 und OM5 sind für den Einsatz mit VCSELs (Vertical Cavity Surface Emitting Lasers) optimiert. VCSELs sind kostengünstiger als die Laserdioden, die für Singlemode-Fasern verwendet werden, und liefern ein fokussierteres Licht, das höhere Bandbreiten über größere Distanzen ermöglicht.
Wie groß ist die maximale Reichweite von Multimode-Glasfaser für Gigabit-Ethernet?
Die maximale Reichweite für Gigabit-Ethernet (1 GbE) mit Multimode-Glasfaser variiert je nach Faserstandard. Mit OM1 können Sie etwa bis zu 2 km erreichen. OM2 unterstützt Gigabit-Ethernet bis zu 550 Metern. OM3 und OM4 sind für deutlich höhere Bandbreiten optimiert und unterstützen 10-Gigabit-Ethernet über mehrere hundert Meter, aber für 1 GbE sind die Reichweiten noch deutlich höher, wenngleich meist nicht der primäre Anwendungsfall.
Warum ist Modendispersion bei Multimode-Fasern ein Problem?
Modendispersion tritt auf, weil die verschiedenen Lichtmodi, die gleichzeitig durch den Kern einer Multimode-Faser laufen, unterschiedliche Wege zurücklegen. Strahlen, die weiter vom Zentrum entfernt sind und öfter reflektiert werden, legen längere Strecken zurück als Strahlen, die gerade durch die Mitte verlaufen. Dies führt dazu, dass die Lichtpulse am Empfänger verbreitert ankommen. Bei hohen Datenraten können sich diese verbreiterten Pulse überlappen, was die korrekte Erkennung einzelner Datenbits erschwert und die maximale Übertragungsrate begrenzt.
