Suchst du nach einer klaren Erklärung, wie eine Netzwerkdose aufgebaut ist, welche Varianten es gibt und wofür du sie einsetzen kannst? Dieser Text liefert dir das nötige Wissen, um deine Netzwerkinfrastruktur optimal zu gestalten und Missverständnisse bei der Auswahl oder Installation zu vermeiden.
Das sind die beliebtesten Netzwerkdose Produkte
Der Aufbau einer Netzwerkdose
Eine Netzwerkdose, auch bekannt als Netzwerkanschlussdose oder RJ45-Dose, ist die Schnittstelle zwischen deinem Netzwerkkabel und deinen Netzwerkgeräten. Sie ermöglicht den physischen Anschluss von Computern, Druckern, Switches und anderen Geräten an dein lokales Netzwerk (LAN) oder das Internet. Der Kern jeder Netzwerkdose besteht aus einer Buchse, in die ein Netzwerkkabel mit einem entsprechenden Stecker (meist RJ45) eingesteckt wird.
Komponenten einer Netzwerkdose
Obwohl die äußere Erscheinung variieren kann, sind die inneren Komponenten meist ähnlich aufgebaut:
- Gehäuse: Die äußere Hülle, die die internen Bauteile schützt und die Montage ermöglicht. Sie besteht in der Regel aus robustem Kunststoff.
- Buchse (RJ45-Anschluss): Dies ist die eigentliche Steckverbindung, in die das Netzwerkkabel eingesteckt wird. Die Buchse enthält Kontakte, die mit den Adern des Netzwerkkabels verbunden werden.
- Anschlussklemmen (LSA-Leisten oder Crimp-Kontakte): Hier werden die einzelnen Adern des Netzwerkkabels fixiert und elektrisch mit den Kontakten der RJ45-Buchse verbunden. LSA (Linear-Schneid-Klemme) ist die gebräuchlichste Methode bei Netzwerkdosen, da sie eine schnelle und werkzeuglose Verbindung ermöglicht.
- Montagerahmen: Ein Teil des Gehäuses, der für die Befestigung der Dose an der Wand oder in einem Verteilerkasten dient.
- Zugentlastung: Ein Element, das das Netzwerkkabel am Austreten aus der Dose hindert und so mechanische Belastungen auf die Kabelverbindungen reduziert.
Das Prinzip der Verdrahtung
Netzwerkkabel, wie z.B. Cat 6 oder Cat 7, bestehen aus mehreren verdrillten Adernpaaren. Diese Adernpaare müssen korrekt an die Kontakte der Netzwerkdose angeschlossen werden, um eine störungsfreie Datenübertragung zu gewährleisten. Die Reihenfolge der Adern ist entscheidend und wird durch Standards wie EIA/TIA-568A oder EIA/TIA-568B definiert. Die meisten Netzwerkdosen sind mit farbcodierten Markierungen auf den LSA-Leisten versehen, die anzeigen, welche Aderfarbe an welchen Anschluss gehört, um die Installation zu vereinfachen.
Varianten von Netzwerkdosen
Netzwerkdosen sind nicht alle gleich. Sie unterscheiden sich in ihrer Bauform, der Unterstützung von Netzwerkstandards und ihren spezifischen Einsatzgebieten. Die Wahl der richtigen Netzwerkdose ist entscheidend für die Leistungsfähigkeit und Zuverlässigkeit deines Netzwerks.
Nach Bauform und Montage
- Aufputz-Dose: Diese Dosen werden direkt auf der Wand montiert. Sie eignen sich gut für nachträgliche Installationen oder wenn keine Unterputz-Verlegung möglich ist. Die Verkabelung wird von unten oder hinten in die Dose geführt.

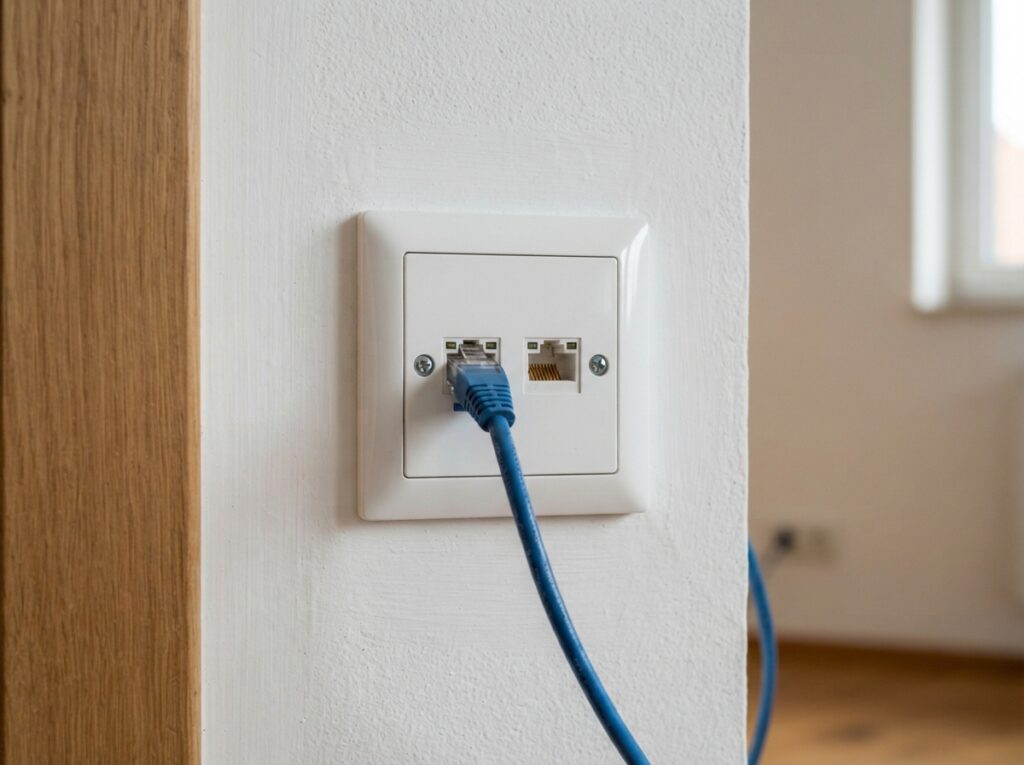

- Unterputz-Dose: Sie werden in einer Wanddose (typischerweise einer tiefen Schalterdose) montiert und bündig mit der Wandfläche abgeschlossen. Dies sorgt für eine saubere und ästhetische Integration in die Wohn- oder Büroumgebung.
- Wandverteilerdosen/Patchfelder: Während Patchfelder eher in Schaltschränken zu finden sind, gibt es auch kompakte Wandverteilerdosen, die mehrere Anschlüsse in einem Gehäuse vereinen und an der Wand montiert werden können.
- Kompakt-Dosen: Kleinere Dosen, oft für einzelne Anschlüsse gedacht und direkt an einem Kabel oder einer Wandplatte befestigt.
Nach Netzwerkstandard (Kategorie)
Die Kategorie einer Netzwerkdose gibt Auskunft über die maximale Datenübertragungsrate und Frequenz, die sie unterstützt. Die gängigsten Kategorien sind:
- Cat 5e: Unterstützt Datenraten bis zu 1 Gbit/s (Gigabit Ethernet) bei Frequenzen bis 100 MHz. Für viele Heimnetzwerke und einfache Büronetzwerke ausreichend.
- Cat 6: Bietet verbesserte Leistung mit Datenraten bis zu 1 Gbit/s (mit voller Duplex-Fähigkeit) und bis zu 10 Gbit/s über kürzere Distanzen (bis 55 Meter). Frequenz bis 250 MHz. Gut geeignet für anspruchsvollere Büroumgebungen.
- Cat 6a: Eine Weiterentwicklung von Cat 6, die 10 Gbit/s über die volle Distanz von 100 Metern ermöglicht. Frequenz bis 500 MHz. Ideal für zukunftssichere Netzwerke und rechenintensive Anwendungen.
- Cat 7: Unterstützt 10 Gbit/s über 100 Meter und ist für höhere Frequenzen (bis 600 MHz) ausgelegt. Bietet verbesserte Abschirmung, oft mit individueller Schirmung der Adernpaare (S/FTP).
- Cat 8: Die neueste Generation, entwickelt für Rechenzentren, die 25 Gbit/s oder 40 Gbit/s über kurze Distanzen (bis 30 Meter) unterstützt. Frequenz bis 2000 MHz.
Nach Schirmungsart
Die Schirmung schützt das Netzwerksignal vor elektromagnetischen Interferenzen (EMI) und Übersprechen (Crosstalk). Die Wahl der richtigen Schirmung hängt von der Umgebung ab:
- UTP (Unshielded Twisted Pair): Ungeschirmte Kabel und Dosen. Kostengünstig und ausreichend für Umgebungen mit geringer elektromagnetischer Belastung.
- STP (Shielded Twisted Pair): Kabel mit gemeinsamer Schirmung (Folie oder Geflecht) um alle Adernpaare.
- FTP (Foiled Twisted Pair): Kabel mit Folienabschirmung um alle Adernpaare.
- S/FTP (Shielded/Foiled Twisted Pair): Kabel mit gemeinsamer Geflechtschirmung UND individueller Folienabschirmung um jedes Adernpaar. Dies bietet den höchsten Schutz vor Störungen. Netzwerkdosen für S/FTP-Kabel verfügen ebenfalls über entsprechende Anschlüsse und Abschirmungsmaßnahmen.
Einsatzgebiete von Netzwerkdosen
Netzwerkdosen sind ein fundamentaler Bestandteil jeder strukturierten Verkabelung, sei es im privaten Haushalt, in kleinen Büros oder in großen Unternehmensnetzwerken. Ihre korrekte Installation und Auswahl sind entscheidend für die Performance und Zuverlässigkeit deiner Datenverbindungen.
Im Privathaushalt
In modernen Häusern werden Netzwerkdosen zunehmend eingesetzt, um eine stabile und schnelle Internetverbindung für alle Geräte zu gewährleisten. Anstatt sich nur auf WLAN zu verlassen, ermöglichen Netzwerkdosen den direkten Anschluss von:
- Smart-TVs und Streaming-Geräten für ruckelfreie Wiedergabe.
- Gaming-Konsolen für eine geringere Latenz.
- PCs und Laptops für eine verlässlichere Internetverbindung.
- Netzwerkspeicher (NAS) für schnellen Zugriff auf Daten.
- Smart-Home-Zentralen und anderen IoT-Geräten.
Häufig werden hier Cat 5e oder Cat 6 Dosen verwendet, um Gigabit-Geschwindigkeiten zu erreichen.
In kleinen und mittleren Unternehmen (KMU)
Für Unternehmen sind Netzwerkdosen das Rückgrat der IT-Infrastruktur. Sie ermöglichen die Vernetzung von:
- Arbeitsplatzcomputern und Laptops.
- Netzwerkdruckern und Multifunktionsgeräten.
- Servern und NAS-Systemen.
- IP-Telefonen für eine moderne Kommunikationslösung.
- Sicherheitskameras und Zutrittskontrollsystemen.
- WLAN Access Points für eine flächendeckende Funkabdeckung.
Hier sind Cat 6 und Cat 6a Standards üblich, um die Anforderungen an Bandbreite und Geschwindigkeit zu erfüllen. Die Schirmung (STP/FTP) kann in Umgebungen mit vielen elektronischen Geräten vorteilhaft sein.
In Rechenzentren und industriellen Umgebungen
In anspruchsvollen Umgebungen wie Rechenzentren oder industriellen Anlagen sind höchste Anforderungen an Geschwindigkeit, Zuverlässigkeit und Störfestigkeit gestellt. Hier kommen oft höherwertige Dosen zum Einsatz:
- Cat 6a, Cat 7 und Cat 8: Um die erforderlichen Terabit-Geschwindigkeiten für Server-Switches und High-Performance-Computing zu ermöglichen.
- Hohe Schirmungsstandards (S/FTP): Um Störungen durch die Vielzahl an elektronischen Geräten und Maschinen zu minimieren.
- Robustheit und Langlebigkeit: Spezielle Dosen, die auch rauen Umgebungsbedingungen standhalten.
Übersicht Netzwerkdosen: Aufbau, Varianten und Einsatz
| Kategorie | Beschreibung | Typische Einsatzgebiete | Wichtige Merkmale |
|---|---|---|---|
| Aufbau | Grundlegende Komponenten einer Netzwerkdose (Gehäuse, Buchse, Klemmen, Zugentlastung) und das Prinzip der Adernverdrahtung nach Standards wie T568A/B. | Alle Installationen, von Heimbüros bis zu Rechenzentren. | Korrekte Adernbelegung, LSA-Anschlusstechnik, Zugentlastung. |
| Varianten (Bauform) | Unterscheidung nach Montageart (Aufputz, Unterputz), Kompaktdosen und Wandverteilerdosen. | Wohnbereiche, Büros, nachträgliche Installationen. | Ästhetik, Installationsaufwand, Platzbedarf. |
| Varianten (Leistung) | Einstufung nach Netzwerkstandards (Cat 5e, Cat 6, Cat 6a, Cat 7, Cat 8) und Schirmungsarten (UTP, STP, FTP, S/FTP). | Anwendungsspezifisch, je nach Bandbreitenbedarf und Umgebungsstörungen. | Datenübertragungsrate, Frequenzbereich, Störfestigkeit. |
| Einsatzgebiete | Anwendung in verschiedenen Umgebungen wie Privathaushalten, KMU, Großunternehmen und Rechenzentren. | Home Office, Büros, Serverräume, Industrieanlagen. | Zuverlässigkeit, Geschwindigkeit, Skalierbarkeit. |
Das sind die neuesten Netzwerkdose Produkte mit der besten Bewertung
FAQ – Häufig gestellte Fragen zu Netzwerkdose: Aufbau, Varianten und Einsatz
Was ist der Unterschied zwischen einer Cat 6 und Cat 6a Netzwerkdose?
Der Hauptunterschied liegt in der unterstützten Frequenz und der damit verbundenen maximalen Datenübertragungsrate über eine definierte Distanz. Eine Cat 6 Dose ist für bis zu 250 MHz ausgelegt und unterstützt 10 Gbit/s über kürzere Strecken (bis 55 Meter). Eine Cat 6a Dose hingegen ist für bis zu 500 MHz spezifiziert und ermöglicht stabile 10 Gbit/s über die volle Distanz von 100 Metern. Für zukunftssichere Installationen, insbesondere wenn 10-Gigabit-Ethernet geplant ist, ist Cat 6a die bessere Wahl.
Welche Netzwerkdose benötige ich für mein Heimnetzwerk?
Für die meisten Heimnetzwerke, die auf Gigabit-Ethernet (1 Gbit/s) ausgelegt sind, reicht eine Netzwerkdose der Kategorie Cat 5e oder Cat 6 aus. Wenn du jedoch planst, zukünftig höhere Geschwindigkeiten zu nutzen oder sehr bandbreitenintensive Anwendungen wie 4K-Streaming oder Online-Gaming mit geringer Latenz zu betreiben, ist die Investition in Cat 6a Dosen sinnvoll, um auch für zukünftige Anforderungen gerüstet zu sein.
Warum ist die Schirmung bei Netzwerkdosen wichtig?
Die Schirmung schützt das elektrische Signal in den Netzwerkkabeln vor externen Störquellen wie elektromagnetischen Feldern (EMI), die von anderen elektronischen Geräten, Maschinen oder Stromleitungen ausgehen können. Ohne ausreichende Schirmung können diese Interferenzen zu Datenfehlern, geringerer Geschwindigkeit und instabilen Verbindungen führen. In Umgebungen mit hoher elektronischer Dichte oder in industriellen Bereichen ist eine gute Schirmung (z.B. FTP oder S/FTP) unerlässlich.
Kann ich eine UTP-Dose mit einem STP-Kabel verwenden?
Es ist technisch möglich, ein geschirmtes Kabel (STP) an eine ungeschirmte Dose (UTP) anzuschließen, aber das ist nicht empfehlenswert. Die Schirmung des Kabels wäre nicht richtig geerdet und könnte im schlimmsten Fall sogar als Antenne für Störungen wirken. Für eine optimale Leistung und um die Vorteile der Schirmung zu nutzen, sollten Kabel und Dose immer vom gleichen Schirmungstyp sein oder kompatibel sein.
Was bedeutet LSA bei Netzwerkdosen?
LSA steht für Linear-Schneid-Anschlussklemme. Dies ist eine Art von Anschluss, bei der die einzelnen Adern des Netzwerkkabels einfach in spezielle Schlitze auf der Anschlussleiste gedrückt werden. Die integrierten Klingen schneiden die Isolierung der Ader an und stellen gleichzeitig eine elektrische Verbindung her. Dies ist eine sehr schnelle und effiziente Methode zur Installation von Netzwerkkabeln, die keine speziellen Crimp-Werkzeuge erfordert.
Wie wichtig ist die richtige Adernbelegung bei der Installation einer Netzwerkdose?
Die richtige Adernbelegung ist absolut entscheidend für die Funktionalität und Leistung der Netzwerkverbindung. Netzwerkkabel bestehen aus acht Adern, die paarweise verdrillt sind. Diese Adern müssen in einer exakten Reihenfolge an die Kontakte der Netzwerkdose angeschlossen werden, gemäß den Standards wie T568A oder T568B. Eine falsche Belegung führt dazu, dass die Verbindung entweder gar nicht funktioniert oder nur sehr langsam und fehlerhaft ist.
