Die korrekte Belegung und Beschriftung von Patchpaneln ist entscheidend für die Effizienz, Fehlervermeidung und Wartbarkeit deiner Netzwerkinfrastruktur. Ohne klare Kennzeichnungen wird die Fehlersuche zum Albtraum, und Änderungen am Netzwerk können zu unbeabsichtigten Unterbrechungen führen, was gerade in geschäftskritischen Umgebungen kostspielige Ausfallzeiten bedeuten kann.
Das sind die beliebtesten Patchpanel Anleitung Produkte
Grundlagen der Patchpanel-Belegung
Ein Patchpanel dient als zentrale Schnittstelle für deine Netzwerkverbindungen. Es aggregiert die Kabel, die von deinen Arbeitsplätzen, Druckern und anderen Netzwerkgeräten kommen, und verbindet sie mit deinen aktiven Netzwerkkomponenten wie Switches oder Routern. Die Art und Weise, wie du diese Verbindungen herstellst und dokumentierst, hat direkten Einfluss auf die Stabilität und Leistungsfähigkeit deines Netzwerks.
Die Bedeutung einer standardisierten Belegung
Eine standardisierte Belegung stellt sicher, dass jeder Techniker, der mit deinem Netzwerk arbeitet, die gleiche Logik versteht. Dies minimiert Fehler, beschleunigt die Fehlersuche und ermöglicht eine nahtlose Integration neuer Komponenten. Die gängigsten Standards für Netzwerkverkabelung sind EIA/TIA-568A und EIA/TIA-568B. Für die meisten modernen Netzwerke wird EIA/TIA-568B bevorzugt, da es die Weiterverwendung von älteren Komponenten erleichtert. Du solltest dich für einen Standard entscheiden und diesen konsequent anwenden.
Auswahl des richtigen Patchpanel-Typs
Patchpanel gibt es in verschiedenen Ausführungen, abhängig von der Art der zu verbindenden Kabel und den Anforderungen deines Netzwerks:
- Kupfer-Patchpanel: Diese sind für Twisted-Pair-Netzwerkkabel wie Cat5e, Cat6, Cat6a und Cat7 konzipiert. Sie verfügen über RJ45-Buchsen auf der Vorderseite und LSA-Plus-Schneidklemmen (oder ähnliche) auf der Rückseite zur Aufnahme der Netzwerkkabel.
- Glasfaser-Patchpanel: Hier werden Glasfaserkabel terminiert. Sie haben Anschlüsse für verschiedene Fasertypen (z.B. Singlemode, Multimode) und Steckertypen (z.B. LC, SC, ST).
- Koaxial-Patchpanel: Seltener im typischen Büronetzwerk, aber relevant für bestimmte Übertragungsaufgaben.
Die Wahl des richtigen Typs hängt von deinen aktuellen und zukünftigen Anforderungen ab. Achte auf die Anzahl der Ports, die unterstützten Kabeltypen und die Montageart (Rack-Montage oder Wandmontage).
Die Verkabelung der Ports: Schritt für Schritt

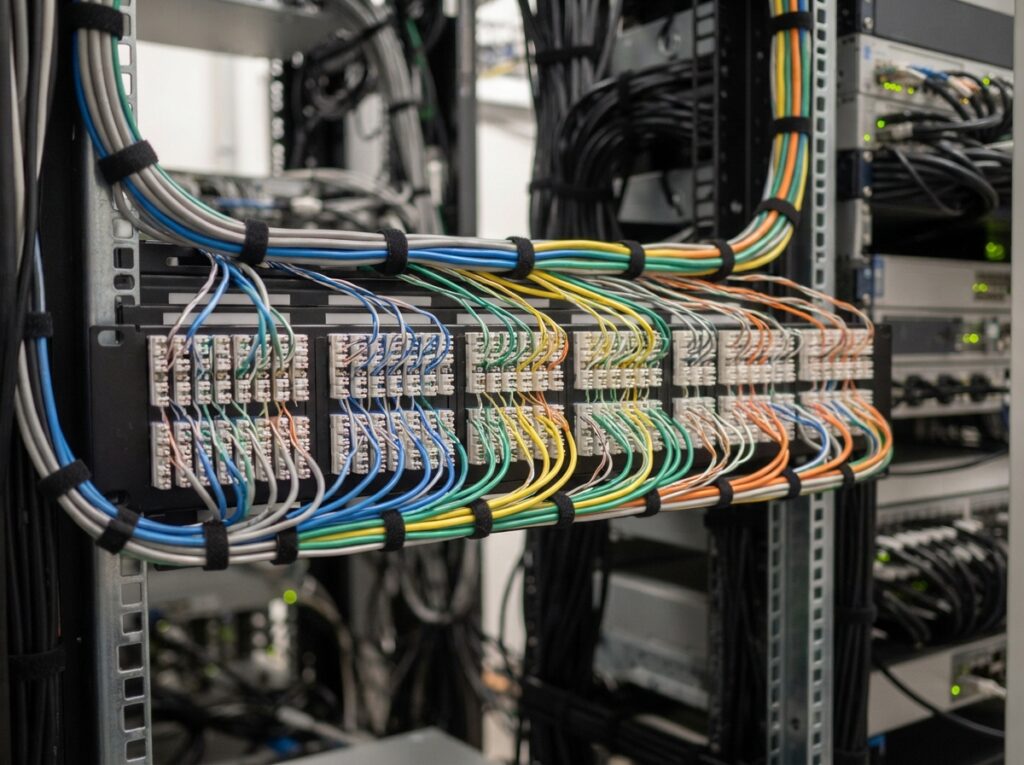

Die physische Belegung eines Kupfer-Patchpanels erfolgt typischerweise auf der Rückseite mithilfe von LSA-Plus-Schneidklemmen. Jeder Port auf der Vorderseite des Patchpanels entspricht einer Gruppe von vier Anschlüssen auf der Rückseite, die mit den Adern des Netzwerkkabels verbunden werden müssen.
Wichtige Schritte bei der Verkabelung:
- Kabelvorbereitung: Entferne vorsichtig die äußere Isolierung des Netzwerkkabels, ohne die inneren Adern zu beschädigen. Achte darauf, dass die gedrehten Adernpaare so weit wie möglich verdreht bleiben, bis zur Anschlussstelle. Dies minimiert Übersprechen.
- Adernvorsortierung: Entwirre die Adernpaare und lege sie gemäß dem gewählten Standard (z.B. EIA/TIA-568B) bereit. Bei 568B ist die Reihenfolge Orange-Weiß, Orange, Grün-Weiß, Blau, Blau-Weiß, Grün, Braun-Weiß, Braun.
- Anschluss an die LSA-Plus-Klemmen: Die LSA-Plus-Klemmen sind farblich markiert, um die Zuordnung der einzelnen Adern gemäß dem gewählten Standard zu erleichtern. Verwende ein LSA-Anschlusswerkzeug (Einsetzwerkzeug), um jede Ader fest in die vorgesehene Klemme zu drücken. Das Werkzeug schneidet gleichzeitig die überstehende Ader ab.

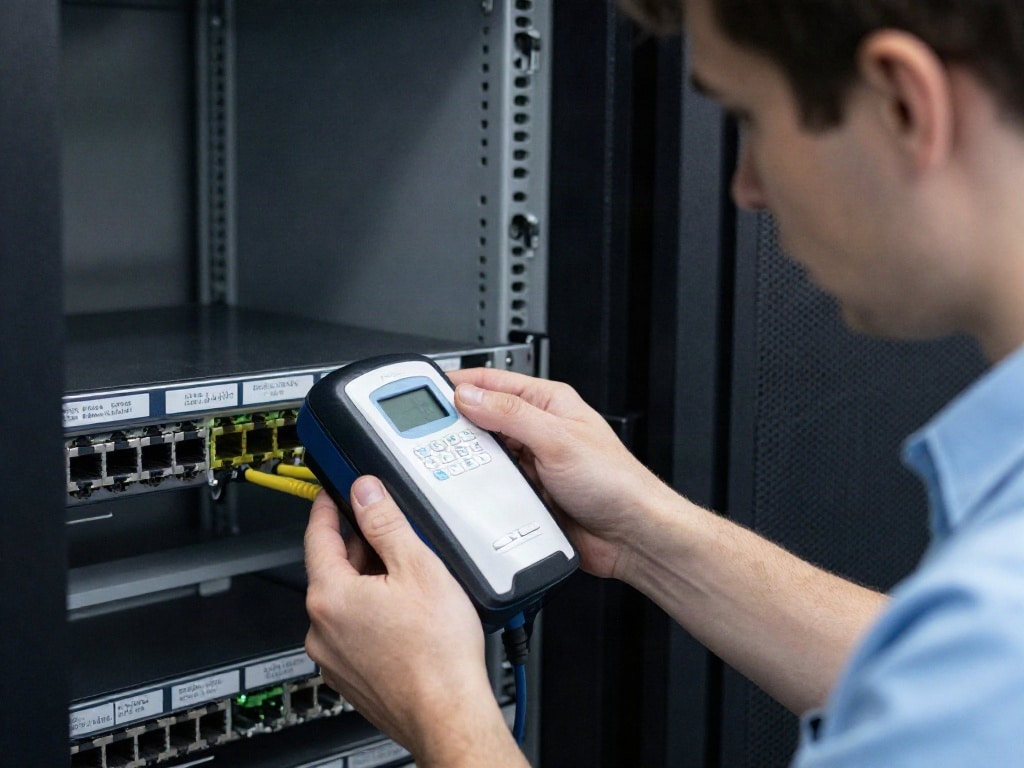

- Überprüfung der Verbindungen: Stelle sicher, dass alle Adern korrekt und fest sitzen und dass keine Kurzschlüsse zwischen den Adern bestehen.
- Montage des Kabels: Sichere das Kabel mit den vorhandenen Befestigungslaschen am Patchpanel, um Zugentlastung zu gewährleisten.
Die Kunst der Beschriftung: Klare Kennzeichnung ist alles
Eine durchdachte und konsistente Beschriftung ist genauso wichtig wie die physische Belegung. Sie ist das Gedächtnis deines Netzwerks und ermöglicht schnelle Orientierung.
Prinzipien einer guten Beschriftung
Eine gute Beschriftung ist:
- Lesbar: Die Schriftgröße und -art müssen klar erkennbar sein, auch aus einiger Entfernung.
- Dauerhaft: Verwende langlebige Etikettenmaterialien, die nicht leicht abfallen oder verblassen.
- Eindeutig: Jeder Port muss eine einzigartige Kennung haben.
- Logisch: Die Beschriftung sollte die Verbindung nachvollziehbar machen (z.B. von welchem Raum/Arbeitsplatz kommt das Kabel?).
- Konsistent: Wende die gleiche Beschriftungsmethode über alle Patchpanel hinweg an.
Systematische Beschriftung von Patchpanel-Ports
Die Beschriftung sollte sowohl auf der Vorderseite des Patchpanels (für die Verbindung zum Switch) als auch auf der Rückseite (für die Herkunft des Kabels) erfolgen. Hier sind gängige Ansätze:
Beschriftung der Vorderseite (Ports zum Switch)
Die Ports auf der Vorderseite werden üblicherweise fortlaufend nummeriert. Zusätzlich kann es sinnvoll sein, die Verbindung zum Switch zu kennzeichnen, falls mehrere Switches in deinem Rack vorhanden sind.
- Einfach: P1, P2, P3…
- Mit Switch-Information: S1-P1, S1-P2… (wenn Switch 1 das Ziel ist) oder eine Kombination aus Rack-Nummer und Port-Nummer.
Beschriftung der Rückseite (Kabelherkunft)
Dies ist der kritischste Teil der Beschriftung, da er die physische Herkunft des Kabels identifiziert. Eine detaillierte Kennzeichnung hier spart dir immens Zeit bei der Fehlersuche.
- Raum/Büro-Nummer: z.B. R203 (Raum 203)
- Arbeitsplatz-Nummer/Buchstabe: z.B. AP5 (Arbeitsplatz 5)
- Steckdosen-ID: Falls du eine zentrale Dokumentation der Netzwerkdosen hast, kann die ID der Dose hier hinterlegt sein.
- Kombination: Eine gängige und sehr effektive Methode ist die Kombination aus Raum und Arbeitsplatz, z.B. R203-AP5.
Beispiel für eine Beschriftung auf der Rückseite:
- Wenn das Kabel von der Netzwerkdose im Büro 315, Arbeitsplatz 2 stammt, könnte die Beschriftung auf der Rückseite lauten: Büro 315 – AP2 oder 315-AP2.
Werkzeuge und Materialien für die Beschriftung
Die Wahl des richtigen Werkzeugs und Materials beeinflusst die Lesbarkeit und Haltbarkeit der Beschriftung.
- Beschriftungsgeräte: Professionelle Beschriftungsgeräte (z.B. von Brother, Dymo) erstellen langlebige, gut lesbare Etiketten. Achte auf die Verfügbarkeit von Kabelwickel-Etiketten oder Schrumpfschläuchen, die sich gut für die Kabelummantelung eignen.
- Etikettenpapier: Wähle Etiketten, die auf der Oberfläche gut haften und resistent gegen Abnutzung sind.
- Permanentmarker: Für einfache Beschriftungen können auch hochwertige Permanentmarker verwendet werden, diese sind jedoch oft weniger haltbar und lesbar als gedruckte Etiketten.
Dokumentation: Das Rückgrat deines Netzwerks
Die physische Belegung und Beschriftung ist nur die halbe Miete. Ohne eine begleitende Dokumentation verliert sie viel von ihrem Wert. Deine Dokumentation sollte immer aktuell gehalten werden.
Die Bedeutung einer zentralen Netzwerkdokumentation
Eine zentrale Netzwerkdokumentation (oft als „Netzwerkplan“ oder „Kabelplan“ bezeichnet) ist unerlässlich. Sie sollte folgende Informationen enthalten:
- Übersicht des Netzwerks: Topologie, aktive Komponenten (Switches, Router, Firewalls).
- Patchpanel-Layout: Wo befinden sich die Patchpanel? Welche Ports sind belegt und wohin führen sie?
- Kabelverlaufsdokumentation: Von der Netzwerkdose bis zum Patchpanel-Port.
- Inventarisierung: Seriennummern von Geräten, Patchpanel-IDs.
- IP-Adressierungsschema.
Erstellung und Pflege der Dokumentation
Nutze professionelle Software für Netzwerkdokumentation oder erstelle eine detaillierte Tabellenkalkulation oder Datenbank. Wichtig ist:
- Aktualität: Jede Änderung am Netzwerk muss sofort in der Dokumentation reflektiert werden. Plane regelmäßige Überprüfungen ein.
- Zugänglichkeit: Die Dokumentation muss für autorisiertes Personal leicht zugänglich sein.
- Standardisierung: Verwende einheitliche Bezeichnungen und Formate.
Übersicht: Schlüsselaspekte der Patchpanel-Verwaltung
| Aspekt | Beschreibung | Wichtigkeit | Best Practices |
|---|---|---|---|
| Patchpanel-Typ | Auswahl des passenden Panels (Kupfer, Glasfaser) für die Netzwerkumgebung. | Hoch | Wahl basierend auf aktuellen und zukünftigen Anforderungen (Kabeltyp, Portanzahl). |
| Belegungsstandard | Festlegung und konsequente Anwendung eines Verkabelungsstandards (z.B. EIA/TIA-568B). | Sehr Hoch | Einheitliche Anwendung im gesamten Netzwerk zur Vermeidung von Kompatibilitätsproblemen. |
| Physische Belegung | Korrekte Verdrahtung der Netzwerkkabel auf der Rückseite des Patchpanels. | Sehr Hoch | Sorgfältiges Entdrillen der Adernpaare nur bis zur Anschlussklemme, präziser Anschluss mit Werkzeug. |
| Beschriftung Vorderseite | Kennzeichnung der Ports auf der Vorderseite (typischerweise für die Verbindung zum Switch). | Hoch | Fortlaufende Nummerierung, ggf. mit Switch-Identifikation. |
| Beschriftung Rückseite | Detaillierte Kennzeichnung der Kabelherkunft auf der Rückseite. | Extrem Hoch | Raum-, Etagen-, Arbeitsplatz- oder Gerätekennzeichnung (z.B. R203-AP5). |
| Beschriftungsmaterial | Verwendung langlebiger und gut lesbarer Etiketten. | Hoch | Professionelle Beschriftungsgeräte, UV-beständige und haftstarke Etiketten. |
| Dokumentation | Zentrale Erfassung aller Netzwerkverbindungen und Komponenten. | Extrem Hoch | Regelmäßige Aktualisierung, Erstellung von Kabelplänen, Verwendung spezialisierter Software. |
Häufige Fehlerquellen und deren Vermeidung
Auch bei sorgfältiger Planung können Fehler passieren. Die häufigsten sind:
- Unzureichende Dokumentation: Wenn Änderungen nicht dokumentiert werden, geht wertvolles Wissen verloren.
- Inkonsistente Beschriftung: Unterschiedliche Systeme oder unleserliche Etiketten machen die Fehlersuche schwierig.
- Falsche Belegung der Adern: Dies führt zu gestörten Verbindungen, geringerer Geschwindigkeit oder vollständigem Verbindungsabbruch.
- Zu starkes Entdrillen der Adernpaare: Erhöht das Übersprechen und reduziert die Signalqualität.
- Fehlende Zugentlastung: Kabel können sich lockern oder beschädigt werden.
Um diese Fehler zu vermeiden, ist eine strikte Einhaltung von Standards, sorgfältige Arbeitsprozesse und regelmäßige Überprüfung unerlässlich.
Erweiterte Überlegungen für professionelle Netzwerke
In größeren oder komplexeren Netzwerken gibt es zusätzliche Aspekte zu berücksichtigen:
Kabelmanagement
Ein gutes Kabelmanagement ist entscheidend, um die Übersicht zu behalten und Luftzirkulation zu gewährleisten. Nutze Kabelwannen, Klettbänder und horizontale/vertikale Kabelmanager, um Ordnung zu schaffen. Dies erleichtert nicht nur die Beschriftung und Belegung, sondern auch die Wartung.
Farbcodes
Neben der Beschriftung können Farbcodes für Kabel oder Buchsen zusätzliche Orientierung bieten. Zum Beispiel könnten Kabel von bestimmten Abteilungen oder für spezifische Anwendungen eine einheitliche Farbe erhalten.
Qualität der Komponenten
Investiere in hochwertige Patchpanel, Kabel und Stecker. Billige Komponenten können zu schnellerem Verschleiß, schlechterer Leistung und häufigeren Ausfällen führen. Achte auf Zertifizierungen, die die Leistungseigenschaften garantieren.
Das sind die neuesten Patchpanel Anleitung Produkte mit der besten Bewertung
FAQ – Häufig gestellte Fragen zu Patchpanel richtig belegen und beschriften
Was ist die häufigste Verwechslungsquelle bei der Belegung?
Die häufigste Verwechslungsquelle ist die unterschiedliche Interpretation der Farbcodierung nach TIA/EIA-568A und TIA/EIA-568B. Es ist unerlässlich, einen Standard zu wählen und diesen strikt einzuhalten sowie auf der Beschriftung zu vermerken, welcher Standard verwendet wurde.
Wie detailliert muss die Beschriftung auf der Rückseite sein?
Die Beschriftung auf der Rückseite sollte so detailliert sein, dass sie die genaue Herkunft des Kabels eindeutig identifiziert. Dies beinhaltet in der Regel die Angabe des Raumes und des spezifischen Anschlusses (z.B. Arbeitsplatz) an der Quelle.
Welche Vorteile bietet eine konsistente Beschriftung für die Fehlersuche?
Eine konsistente Beschriftung ermöglicht eine schnelle Identifizierung von Verbindungen. Wenn ein Problem auftritt, kannst du sofort sehen, welches Gerät oder welcher Arbeitsplatz betroffen ist, und von dort aus die Suche fortsetzen, anstatt mühsam jedes Kabel nachverfolgen zu müssen.
Muss ich für jede Netzwerkdose eine eigene Beschriftung auf dem Patchpanel haben?
Ja, idealerweise sollte jeder Port auf dem Patchpanel klar der entsprechenden Netzwerkdose oder dem Anschlussort zugeordnet sein. Dies stellt sicher, dass du jederzeit weißt, woher ein Kabel kommt und wohin es führt.
Wie oft sollte ich meine Patchpanel-Beschriftung und Dokumentation überprüfen?
Es ist ratsam, die Beschriftung und Dokumentation regelmäßig zu überprüfen, insbesondere nach größeren Änderungen im Netzwerk. Eine jährliche Überprüfung oder eine Überprüfung nach jedem größeren Projekt kann helfen, die Aktualität zu gewährleisten.
Kann ich ein Patchpanel nur für die Vorderseite beschriften und die Rückseite frei lassen?
Nein, das ist dringend abzuraten. Die Beschriftung auf der Rückseite, die die Kabelherkunft kennzeichnet, ist für die Fehlersuche und Wartung von entscheidender Bedeutung. Ohne sie verliert das Patchpanel viel von seiner Funktionalität.
Welche Rolle spielt die Zugentlastung bei der Belegung?
Die Zugentlastung verhindert, dass mechanische Kräfte, die auf das Netzwerkkabel wirken, die Verbindungen am Patchpanel lösen oder beschädigen. Dies ist wichtig für die langfristige Stabilität und Zuverlässigkeit der Netzwerkverbindungen.
