Netzwerkkabel im Kabelkanal verlegen: Planung und Platzbedarf

Wenn du planst, Netzwerkkabel in einem Kabelkanal zu verlegen, ist die sorgfältige Planung des Platzbedarfs entscheidend für eine reibungslose Installation und zukünftige Erweiterungen. Eine unzureichende Berücksichtigung des verfügbaren Raums kann zu Beschädigungen der Kabel, schlechter Leistung und erschwerten Wartungsarbeiten führen.

Das sind die beliebtesten Kabelkanalplaner Produkte

Warum die richtige Planung von Netzwerkkabeln im Kabelkanal essenziell ist

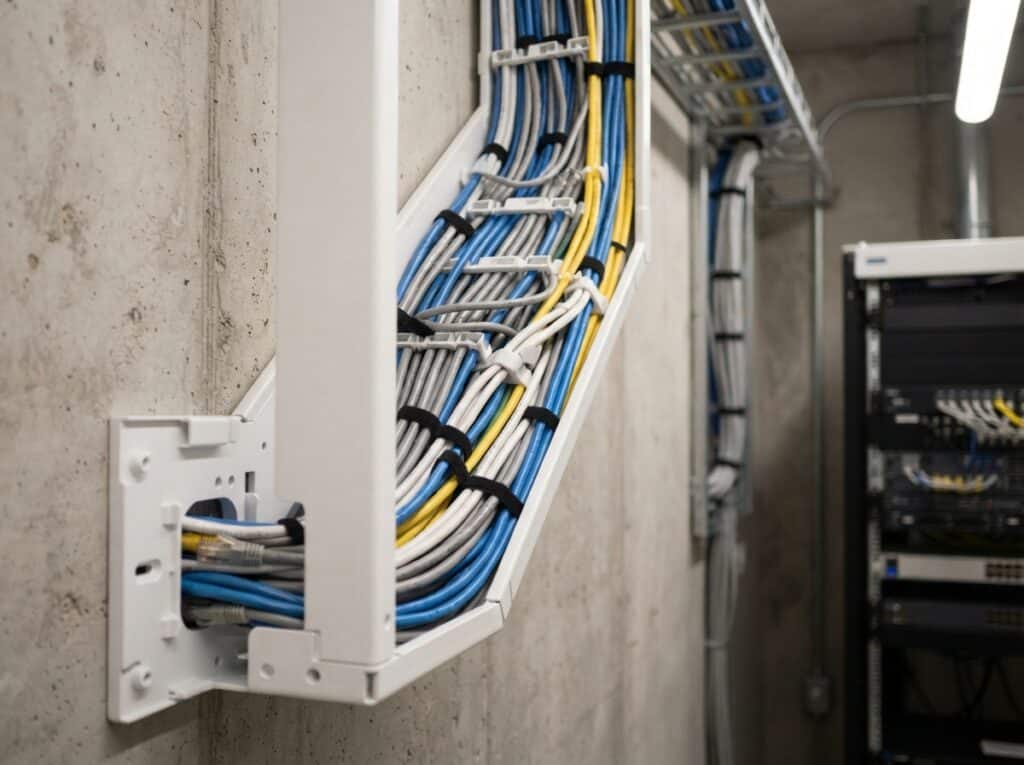

Die Verlegung von Netzwerkkabeln in einem Kabelkanal bietet Schutz, Organisation und eine saubere Ästhetik. Ohne eine durchdachte Planung des Platzbedarfs riskierst du jedoch mehr als nur ein unaufgeräumtes Erscheinungsbild. Ein überfüllter Kabelkanal kann zu folgenden Problemen führen:

• Überhitzung von Kabeln: Netzwerkkabel, insbesondere solche, die Daten mit hoher Geschwindigkeit übertragen, können Wärme entwickeln. Wenn der Kabelkanal nicht ausreichend belüftet ist, kann die Hitze zu Leistungseinbußen oder sogar zur Beschädigung der Isolierung führen.
• Mechanische Belastung und Beschädigung: Zu viele Kabel in einem Kanal führen zu Druck und Reibung. Dies kann die Kabelummantelung beschädigen, die inneren Leiter beeinträchtigen und die Signalintegrität gefährden. Besonders kritisch ist dies bei CAT6a, CAT7 oder Glasfaserkabeln, die empfindlicher auf Biegung und Quetschung reagieren.
• Schwierige Wartung und Erweiterungen: Wenn du später zusätzliche Kabel hinzufügen oder bestehende Kabel austauschen musst, wird dies in einem bereits vollen Kanal zu einer echten Herausforderung. Du riskierst, bereits verlegte Kabel zu beschädigen oder neue Kabel gar nicht erst unterbringen zu können.
• Signalinterferenzen: Die Nähe vieler Datenkabel zueinander, insbesondere wenn diese unterschiedliche Signalarten führen, kann zu unerwünschten elektromagnetischen Interferenzen (EMI) führen. Dies beeinträchtigt die Leistung deines Netzwerks.

Schritt-für-Schritt-Anleitung: Planung und Platzbedarf für Netzwerkkabel im Kabelkanal

1. Bestandsaufnahme und Bedarfsanalyse

Bevor du einen einzigen Meter Kabelkanal kaufst, musst du genau wissen, was du unterbringen möchtest. Dies umfasst:

• Anzahl der benötigten Netzwerkkabel: Zähle alle aktuell benötigten Netzwerkkabel (Ethernet-Kabel, Patchkabel, ggf. Glasfaserkabel). Berücksichtige dabei alle Anschlusspunkte in deinem Netzwerk, von Routern über Switches bis hin zu Endgeräten wie Computern, Druckern und Smart-TVs.
• Art der Netzwerkkabel: Verschiedene Kabeltypen haben unterschiedliche Durchmesser und Biegeradien.
  • CAT5e: Ein gängiger Standard, der relativ platzsparend ist.
  • CAT6/CAT6a: Dickere Kabel mit besserer Leistung, benötigen mehr Platz.
  • CAT7/CAT8: Diese High-Performance-Kabel sind oft noch dicker und erfordern besondere Sorgfalt bei der Verlegung.
  • Glasfaserkabel (Single-Mode/Multi-Mode): Während die Kabel selbst oft dünner sind als Kupferkabel, ist die äußere Ummantelung und die Notwendigkeit, empfindliche Stecker zu schützen, zu beachten.
• Zukünftige Erweiterungen: Plane immer Puffer ein! Wie viele weitere Geräte wirst du voraussichtlich in den nächsten 3-5 Jahren anschließen? Es ist deutlich kostengünstiger und einfacher, jetzt etwas mehr Platz einzuplanen, als später alles umbauen zu müssen. Eine gute Faustregel ist, mindestens 25-50% zusätzlichen Platz für zukünftige Erweiterungen vorzusehen.
• Andere Kabeltypen: Werden im selben Kabelkanal auch Stromkabel, Audiokabel oder andere Leitungen verlegt? Dies ist besonders kritisch, da Stromkabel elektromagnetische Störungen verursachen können. Eine strikte Trennung und ggf. separate Kanäle sind hier oft unerlässlich.

2. Auswahl des richtigen Kabelkanals

Die Auswahl des Kabelkanals selbst ist ein entscheidender Faktor für den Platzbedarf. Es gibt verschiedene Typen:

• Kabelwannen (Offene Kanäle): Bieten gute Belüftung und einfachen Zugang, sind aber weniger geschützt. Der Platzbedarf ist hier oft flexibler.
• Geschlossene Kabelkanäle (Rohre, Leerrohre, Sockelleistenkanäle): Bieten besseren Schutz, aber die Kapazität ist begrenzt. Hier ist die genaue Berechnung des Platzbedarfs entscheidend.
• Flexibler Kabelschlauch: Gut für kurze Strecken und weniger Kabel, aber nicht ideal für Hauptleitungen in größeren Installationen.

Beim Kauf eines geschlossenen Kabelkanals achte auf folgende Spezifikationen:

• Innenabmessungen: Diese sind entscheidend für die tatsächliche Kapazität. Die Außenmaße sind weniger relevant für den Platzbedarf der Kabel selbst.
• Flexibilität des Materials: Manche Kanäle lassen sich besser biegen und anpassen als andere.
• Installationsfreundlichkeit: Wie einfach lässt sich der Kanal montieren und wie einfach kannst du die Kabel später einführen?

3. Berechnung des Platzbedarfs – Die Füllgrad-Regel

Eine der wichtigsten Richtlinien für die Verlegung von Netzwerkkabeln in Kabelkanälen, insbesondere bei geschlossenen Systemen, ist die sogenannte Füllgrad-Regel. Diese besagt, dass ein Kabelkanal nie zu mehr als 50% seiner Kapazität gefüllt sein sollte.

Warum 50% Füllgrad?

Dieser Wert stellt sicher, dass:

• Ausreichend Platz für Luftzirkulation ist: Dies hilft, die von den Kabeln erzeugte Wärme abzuführen und eine Überhitzung zu vermeiden.
• Mechanische Belastung minimiert wird: Die Kabel können sich frei bewegen, ohne stark gequetscht zu werden. Dies schützt die Integrität der Kabel und die Signalqualität.
• Einfache Nachinstallationen möglich sind: Du hast genügend Spielraum, um neue Kabel hinzuzufügen, ohne bestehende Kabel zu beeinträchtigen.
• Biegung und Verlegung erleichtert werden: Insbesondere beim Einführen und Verlegen der Kabel ist es wichtig, dass sie nicht unter Spannung stehen.

Wie berechnest du den Platzbedarf?

Um den Platzbedarf konkret zu berechnen, gehst du am besten wie folgt vor:

1. Ermittle den Außendurchmesser (OD – Outside Diameter) jedes Kabeltyps, den du verlegen möchtest. Diese Information findest du in den technischen Datenblättern des Herstellers.
2. Berechne die Querschnittsfläche jedes Kabels: Die Formel für die Fläche eines Kreises ist π (Radius)². Da du den Durchmesser (OD) hast, ist der Radius OD/2. Also: Fläche = π (OD/2)².
3. Summiere die Querschnittsflächen aller Kabel, die du verlegen möchtest. Dies gibt dir die gesamte benötigte Fläche für die Kabel selbst.
4. Ermittle die nutzbare Innenquerschnittsfläche des von dir gewählten Kabelkanals. Auch diese Angabe findest du in den technischen Spezifikationen des Kanalherstellers.
5. Berechne den benötigten Kanalquerschnitt: Teile die Summe der Kabelquerschnittsflächen durch 0,5 (entspricht 50% Füllgrad). Das Ergebnis ist die minimale nutzbare Innenquerschnittsfläche, die dein Kabelkanal haben muss.
6. Vergleiche: Ist die nutzbare Innenquerschnittsfläche des gewählten Kabelkanals größer als der errechnete Mindestwert (Summe Kabelquerschnitte / 0,5)? Wenn ja, ist der Kanal geeignet.

Beispielrechnung:

Angenommen, du möchtest 10 CAT6a-Kabel verlegen.

• Außendurchmesser (OD) eines CAT6a-Kabels: ca. 7,5 mm
• Radius: 3,75 mm
• Fläche eines CAT6a-Kabels: π (3,75 mm)² ≈ 44,18 mm²
• Gesamte Querschnittsfläche von 10 CAT6a-Kabeln: 10 44,18 mm² ≈ 441,8 mm²
• Benötigte nutzbare Innenquerschnittsfläche des Kabelkanals (bei 50% Füllgrad): 441,8 mm² / 0,5 ≈ 883,6 mm²

Du müsstest also einen Kabelkanal wählen, dessen nutzbare Innenquerschnittsfläche mindestens 883,6 mm² beträgt.

4. Berücksichtigung von Biegeradien und Kabelführung

Neben dem reinen Platzbedarf ist auch die Art und Weise, wie die Kabel verlegt werden, wichtig:

• Minimale Biegeradien: Jedes Kabel hat einen minimalen Biegeradius, den es ohne Schaden verkraften kann. Wenn du Kabel zu stark biegst, können die inneren Leiter beschädigt werden, was zu Signalverlusten oder kompletten Ausfällen führt. Informationen zum minimalen Biegeradius findest du ebenfalls in den Herstellerdaten. Achte darauf, dass die Kurven und Ecken deines Kabelkanals diesen Radius nicht unterschreiten. Besonders bei Glasfaserkabeln ist dies extrem wichtig.
• Trennung von Strom- und Datenkabeln: Verlege Stromkabel niemals parallel und zu nah an Netzwerkkabeln. Stromkabel erzeugen elektromagnetische Felder (EMI), die die Leistung deiner Netzwerkkabel stark beeinträchtigen können. Idealerweise sollten sie in komplett getrennten Kanälen oder mit einem Sicherheitsabstand von mindestens 30-50 cm verlegt werden.
• Kabelmanagement-Zubehör: Nutze Kabelbinder, Klettbänder, Trennwände im Kabelkanal und Abstandshalter, um die Kabel zu organisieren und den Platz optimal zu nutzen. Dies erleichtert auch die Identifizierung einzelner Kabel.

5. Auswahl von Kabelkanal-Zubehör

Das richtige Zubehör erleichtert die Installation und hilft, den Platzbedarf optimal zu nutzen und die Kabel zu schützen:

• Verbindungselemente: Für eine stabile und saubere Verlegung von Kabelkanal-Abschnitten.
• Eckstücke und Winkel: Um Richtungswechsel problemlos zu meistern, ohne die Biegeradien der Kabel zu stark zu beeinträchtigen.
• T-Stücke und Abzweige: Wenn du Unterverteilungen oder separate Leitungen planst.
• Trennwände: Ideal, um Stromkabel von Datenkabeln zu trennen oder verschiedene Netzwerkkategorien (z.B. CAT6a von CAT5e) voneinander zu isolieren, um Interferenzen zu minimieren.
• Kabeldurchführungen und -auslässe: Für einen sauberen Übergang vom Kabelkanal zum Endgerät oder zur Anschlussdose.

Zusammenfassung: Wichtige Kennzahlen und Richtlinien

Aspekt	Empfehlung/Wert	Erläuterung
Maximaler Füllgrad im Kabelkanal	50%	Gewährleistet ausreichende Belüftung, minimiert mechanische Belastung und ermöglicht zukünftige Erweiterungen.
Mindestabstand zwischen Strom- und Datenkabeln	30-50 cm	Reduziert elektromagnetische Interferenzen (EMI) und schützt die Signalintegrität von Netzwerkkabeln.
Zusätzlicher Platz für Erweiterungen	25-50%	Sorgt dafür, dass zukünftige Netzwerkanpassungen und zusätzliche Geräte problemlos integriert werden können.
Wichtige Kabel-Spezifikation für Platzberechnung	Außendurchmesser (OD)	Bestimmt die tatsächliche Fläche, die ein Kabel im Kanal einnimmt.
Kritischer Faktor bei Verlegung	Minimaler Biegeradius	Vermeidet Beschädigungen der inneren Leiter und Signalverluste.

Das sind die neuesten Kabelkanalplaner Produkte mit der besten Bewertung

FAQ – Häufig gestellte Fragen zu Netzwerkkabel im Kabelkanal verlegen: Planung und Platzbedarf

Muss ich wirklich einen Kabelkanal nur zu 50% füllen?

Ja, die 50%-Regel ist eine bewährte Richtlinie, die von vielen Branchenstandards empfohlen wird. Sie stellt sicher, dass deine Netzwerkkabel optimal funktionieren, geschützt sind und du zukünftige Erweiterungen problemlos vornehmen kannst. Eine Überschreitung dieses Füllgrads kann zu Leistungsproblemen, Kabelbeschädigungen und erschwerter Wartung führen.

Wie berechne ich den Außendurchmesser eines Netzwerkkabels?

Der Außendurchmesser (OD) eines Netzwerkkabels ist in der Regel in den technischen Spezifikationen des Herstellers auf der Verpackung, im Datenblatt oder auf der Website des Herstellers angegeben. Falls du die Originalverpackung nicht mehr hast, suche online nach der genauen Produktbezeichnung des Kabels.

Was passiert, wenn ich Stromkabel und Netzwerkkabel im selben Kanal verlege?

Wenn Stromkabel und Netzwerkkabel zu nah beieinander verlegt werden, können die Stromkabel elektromagnetische Interferenzen (EMI) verursachen. Diese Störungen können die Signalqualität deiner Netzwerkkabel beeinträchtigen, was zu langsameren Übertragungsraten, Datenfehlern und im schlimmsten Fall zu Netzwerk-Ausfällen führt. Es ist daher dringend empfohlen, beide Kabeltypen zu trennen.

Sind Kabelkanäle mit Lüftungsschlitzen besser für Netzwerkkabel?

Ja, Kabelkanäle mit Lüftungsschlitzen bieten eine bessere Luftzirkulation. Dies ist besonders vorteilhaft, da Netzwerkkabel beim Datentransfer Wärme erzeugen. Eine gute Belüftung hilft, die Temperatur der Kabel niedrig zu halten, was ihre Lebensdauer verlängert und Leistungseinbußen durch Überhitzung verhindert.

Wie gehe ich mit vielen verschiedenen Kabeltypen in einem Kabelkanal um?

Wenn du verschiedene Kabeltypen mit unterschiedlichen Durchmessern und Anforderungen verlegst, addiere einfach die einzelnen Querschnittsflächen aller Kabel. Beachte dabei auch die spezifischen Biegeradien jedes Kabeltyps. Verwende gegebenenfalls Trennwände innerhalb des Kabelkanals, um Kabeltypen mit unterschiedlichen Störungsrisiken (z.B. Glasfaser von Kupfer) zu trennen.

Kann ich defekte Netzwerkkabel einfach austauschen, wenn der Kabelkanal voll ist?

Das Austauschen von Kabeln in einem überfüllten Kabelkanal ist oft sehr schwierig und riskant. Du könntest dabei versehentlich andere, noch funktionierende Kabel beschädigen. Eine sorgfältige Planung mit ausreichend Platz von Anfang an erspart dir diese Probleme und sichert die langfristige Funktionalität deines Netzwerks.

Welche Rolle spielt die Wahl des Kabelkanalmaterials für den Platzbedarf?

Das Material des Kabelkanals beeinflusst weniger den tatsächlichen Platzbedarf der Kabel im Inneren, sondern eher die Flexibilität, Stabilität und die Möglichkeit, den Kanal zu installieren und zu bearbeiten. Ein flexibleres Material kann beispielsweise helfen, Kabel mit engen Biegeradien besser zu verlegen. Die Größe des Innenraums ist jedoch immer der entscheidende Faktor für die Kabeleinbringung.
