Bevor du ein LAN-Kabel durch ein Leerrohr ziehst, musst du den richtigen Kabeldurchmesser und den passenden Leerrohrdurchmesser sorgfältig planen, um spätere Probleme wie Beschädigungen oder eine eingeschränkte Signalqualität zu vermeiden.
Das sind die beliebtesten Leerrohr Durchmesser Rechner Produkte
Die Grundlagen der Leerrohrplanung für Netzwerkkabel

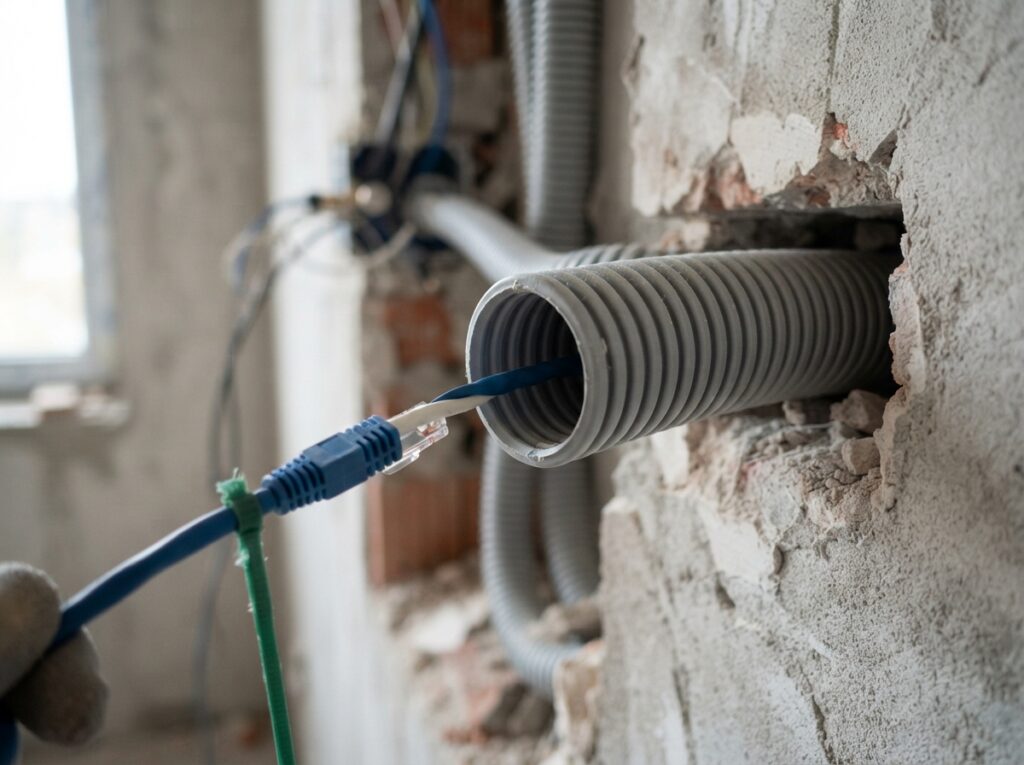

Die Verlegung von LAN-Kabeln in Leerrohren ist eine bewährte Methode, um eine sichere und zukunftssichere Netzwerkverkabelung zu gewährleisten. Dieses Vorgehen schützt die empfindlichen Datenleitungen vor mechanischen Beschädigungen, Feuchtigkeit und anderen Umwelteinflüssen. Eine durchdachte Planung ist dabei unerlässlich, insbesondere wenn es um die Auswahl des richtigen Kabeldurchmessers und des passenden Leerrohrdurchmessers geht. Fehler in dieser Phase können zu kostspieligen Nacharbeiten führen und die Leistung deines Netzwerks beeinträchtigen.
Warum ist der Leerrohrdurchmesser entscheidend?
Der Durchmesser des Leerrohrs bestimmt maßgeblich, wie viele Kabel du darin verlegen kannst und wie einfach sich diese ziehen lassen. Ein zu enges Leerrohr kann dazu führen, dass die Kabel beim Einziehen beschädigt werden, indem sie gequetscht oder der Mantel abgerieben wird. Dies kann zu Signalverlusten oder sogar zum vollständigen Ausfall der Verbindung führen. Darüber hinaus erschwert ein zu geringer Platz das spätere Nachrüsten oder Austauschen von Kabeln erheblich. Die Wahl des richtigen Durchmessers legt somit den Grundstein für eine robuste und wartungsfreundliche Installation.
Die verschiedenen Arten von LAN-Kabeln und ihre Durchmesser
LAN-Kabel, auch Ethernet-Kabel genannt, variieren in ihrem Aufbau und damit auch in ihrem Außendurchmesser. Die gängigsten Kategorien sind Cat5e, Cat6, Cat6a, Cat7 und Cat8. Jede Kategorie bietet unterschiedliche Leistungsspezifikationen für Datenübertragungsraten und Frequenzen.
- Cat5e: Typischer Außendurchmesser ca. 5-6 mm. Geeignet für Gigabit-Ethernet.
- Cat6: Typischer Außendurchmesser ca. 5.5-6.5 mm. Besser geeignet für höhere Frequenzen und zukünftige Anforderungen.
- Cat6a: Typischer Außendurchmesser ca. 6-8 mm. Unterstützt 10-Gigabit-Ethernet über längere Distanzen. Oft geschirmt.
- Cat7/Cat8: Diese Kabel sind in der Regel dicker, oft geschirmt, und können Außendurchmesser von 7-9 mm oder mehr aufweisen. Sie sind für höchste Übertragungsraten konzipiert.
Der Außendurchmesser eines Kabels umfasst nicht nur die einzelnen Adernpaare, sondern auch die Isolierung, die Abschirmung (falls vorhanden) und den Außenmantel. Bei geschirmten Kabeln (STP – Shielded Twisted Pair) ist der Außendurchmesser oft größer als bei ungeschirmten Kabeln (UTP – Unshielded Twisted Pair) aufgrund der zusätzlichen Abschirmungsschichten.
Die Planung des Leerrohrdurchmessers: Auswahlkriterien
Die Auswahl des richtigen Leerrohrdurchmessers ist ein entscheidender Schritt, der auf mehreren Faktoren basiert. Es geht nicht nur darum, ob ein Kabel hineinpasst, sondern auch darum, wie einfach es sich ziehen lässt und ob Platz für zukünftige Erweiterungen oder andere Leitungen bleibt.
Der Füllgrad des Leerrohrs
Ein wichtiger Grundsatz bei der Verlegung von Kabeln in Leerrohren ist die Einhaltung eines maximalen Füllgrads. Dies bezieht sich auf den prozentualen Anteil des Querschnitts des Leerrohrs, der von den darin verlegten Kabeln eingenommen wird. Eine Faustregel besagt, dass der Füllgrad idealerweise nicht über 40-50% liegen sollte. Dies gewährleistet ausreichend Freiraum für:
- Einfaches Ziehen: Ein geringer Füllgrad reduziert die Reibung zwischen Kabel und Leerrohr erheblich, was das Einziehen erleichtert und das Risiko von Beschädigungen minimiert.
- Wärmeableitung: Kabel, insbesondere solche, die unter Last stehen, können Wärme entwickeln. Ausreichend Luftzirkulation hilft, die Kabel kühl zu halten und ihre Lebensdauer zu verlängern.
- Zukünftige Erweiterungen: Selbst wenn du heute nur ein Kabel verlegen möchtest, kann es sinnvoll sein, Platz für zusätzliche Leitungen zu lassen, falls sich deine Netzwerkanforderungen in Zukunft ändern.
- Vermeidung von Kabeldrücken: Ein zu hoher Füllgrad kann dazu führen, dass sich die Kabel gegenseitig verdrängen und unter Spannung stehen, was zu Signalverlusten führen kann.
Berechnung des benötigten Leerrohrdurchmessers
Um den passenden Leerrohrdurchmesser zu ermitteln, musst du den Außendurchmesser der zu verlegenden Kabel kennen und den gewünschten Füllgrad berücksichtigen. Nehmen wir an, du möchtest ein Cat6a-Kabel mit einem Außendurchmesser von 7 mm in einem Leerrohr verlegen und strebst einen Füllgrad von 40% an.
Der Querschnitt eines Kabels berechnet sich mit der Formel für den Kreisflächeninhalt: A = π (d/2)^2, wobei d der Durchmesser ist.
- Außendurchmesser des Cat6a-Kabels (d_kabel): 7 mm
- Querschnitt des Kabels (A_kabel): π (7 mm / 2)^2 ≈ 38.5 mm²
Bei einem angestrebten Füllgrad von 40% muss der Querschnitt des Leerrohrs mindestens das 2.5-fache des Kabelquerschnitts betragen (100% / 40% = 2.5).
- Mindestquerschnitt des Leerrohrs (A_leerrohr): A_kabel 2.5 ≈ 38.5 mm² 2.5 ≈ 96.25 mm²
Nun berechnen wir den benötigten Innendurchmesser des Leerrohrs (d_leerrohr) aus diesem Querschnitt:
- A_leerrohr = π (d_leerrohr / 2)^2
- 96.25 mm² ≈ π (d_leerrohr / 2)^2
- (d_leerrohr / 2)^2 ≈ 96.25 mm² / π ≈ 30.64 mm²
- d_leerrohr / 2 ≈ √30.64 mm² ≈ 5.54 mm
- d_leerrohr ≈ 5.54 mm 2 ≈ 11.08 mm
Du benötigst also ein Leerrohr mit einem Innendurchmesser von mindestens ca. 11 mm. Da Leerrohre in standardisierten Durchmessern erhältlich sind, wählst du am besten den nächstgrößeren verfügbaren Standarddurchmesser, z.B. 12 mm oder 16 mm (DN 12 oder DN 16). Es ist immer ratsam, etwas Spielraum zu lassen.
Berücksichtigung von mehreren Kabeln
Wenn du planst, mehrere Kabel in ein einziges Leerrohr zu verlegen, musst du die Querschnitte aller Kabel addieren und die Berechnung entsprechend anpassen. Achte dabei auch darauf, ob die Kabel unterschiedliche Außendurchmesser haben.
- Beispiel: Ein Cat6-Kabel (6 mm Außendurchmesser) und ein Cat5e-Kabel (5.5 mm Außendurchmesser), beide ungeschirmt, bei 40% Füllgrad.
- A_Cat6: π (6/2)^2 ≈ 28.27 mm²
- A_Cat5e: π (5.5/2)^2 ≈ 23.76 mm²
- Gesamtquerschnitt Kabel: 28.27 mm² + 23.76 mm² ≈ 52.03 mm²
- Mindestquerschnitt Leerrohr: 52.03 mm² 2.5 ≈ 130.08 mm²
- Mindestinnendurchmesser Leerrohr: d_leerrohr ≈ 2 √(130.08 / π) ≈ 2 √41.39 ≈ 2 6.43 mm ≈ 12.86 mm
In diesem Fall wäre ein Leerrohr mit einem Innendurchmesser von mindestens 13 mm nötig. Du würdest also zu einem Standarddurchmesser wie 16 mm (DN 16) greifen.
Die Rolle der Biegeradien
Ein oft unterschätzter Faktor ist der Biegeradius von LAN-Kabeln und Leerrohren. Jedes Kabel hat einen minimalen Biegeradius, der nicht unterschritten werden darf, um die Signalintegrität nicht zu beeinträchtigen und die Kabel nicht zu beschädigen. Dieser Radius ist oft auf der Kabelummantelung angegeben oder im Datenblatt zu finden. Bei Cat6a-Kabeln liegt dieser oft bei etwa dem 4-fachen des Kabeldurchmessers.
Auch Leerrohre haben Biegeradien. Wenn das Leerrohr zu stark gebogen wird, kann dies das Ziehen der Kabel erschweren und die Kabel beschädigen, wenn sie beim Biegen gequetscht werden. Achte darauf, dass die von dir gewählten Leerrohre und die Verlegewege einen ausreichenden Biegeradius zulassen.
Zusätzliche Planungselemente für eine professionelle Verlegung
Über den reinen Durchmesser hinaus gibt es weitere wichtige Aspekte, die bei der Planung und Verlegung von LAN-Kabeln in Leerrohren berücksichtigt werden müssen.
Material des Leerrohrs
Leerrohre sind in verschiedenen Materialien erhältlich, die jeweils spezifische Vor- und Nachteile bieten:
- PVC (Polyvinylchlorid): Kostengünstig, flexibel und weit verbreitet. Geeignet für trockene und feuchte Umgebungen.
- PE (Polyethylen): Robust, chemikalienbeständig und sehr flexibel. Gut geeignet für Außenbereiche und anspruchsvolle Umgebungen.
- Stahl/Metall: Bietet erhöhten mechanischen Schutz und ist brandsicher. Teurer und weniger flexibel.
Für die meisten Heim- und Büronetzwerke sind flexible PVC- oder PE-Leerrohre die erste Wahl. Achte auf die Temperaturbeständigkeit des Materials, besonders wenn das Leerrohr an Orten verlegt wird, wo extreme Temperaturen auftreten können (z.B. Dachböden, unbeheizte Garagen).
Schutz vor elektromagnetischen Störungen (EMV)
In Umgebungen mit vielen elektronischen Geräten oder Starkstromleitungen kann es sinnvoll sein, geschirmte LAN-Kabel (STP, S/FTP, F/UTP etc.) zu verwenden. Diese Kabel haben eine zusätzliche Abschirmung, die sie widerstandsfähiger gegen externe Störeinflüsse macht. Wenn du geschirmte Kabel verlegst, musst du den größeren Außendurchmesser und den ggf. größeren Biegeradius einkalkulieren. Außerdem müssen geschirmte Kabel an beiden Enden fachgerecht aufgelegt und verbunden werden (z.B. über geschirmte Netzwerkdosen und Stecker), um die volle Wirkung der Abschirmung zu erzielen. Das Leerrohr selbst kann ebenfalls zur EMV-Abschirmung beitragen, insbesondere metallische Leerrohre.
Brandschutzanforderungen
In bestimmten Gebäuden, insbesondere in öffentlichen oder gewerblichen Bereichen, gelten strenge Brandschutzvorschriften für die Verlegung von Kabeln. Informiere dich über die lokalen Bauvorschriften. Dies kann die Verwendung von halogenfreien, flammhemmenden oder raucharmen Materialien für Leerrohre und Kabel bedingen.
Verlegung im Außenbereich und im Erdreich
Wenn Leerrohre im Außenbereich oder im Erdreich verlegt werden, sind spezielle Anforderungen zu beachten:
- UV-Beständigkeit: Das Material des Leerrohrs muss UV-beständig sein, wenn es der Sonneneinstrahlung ausgesetzt ist.
- Feuchtigkeitsschutz: Achte auf wasserdichte Verbindungen und Verschlüsse, um das Eindringen von Wasser zu verhindern. Doppelt-wellige Leerrohre mit glatter Innenseite sind hier oft eine gute Wahl.
- Schutz vor Nagetieren: In einigen Regionen kann es notwendig sein, Leerrohre vor Nagetieren zu schützen, z.B. durch besonders widerstandsfähige Materialien oder durch das Einbringen von Sand oder Kies um das Rohr.
- Tiefe der Verlegung: Leerrohre im Erdreich sollten tief genug verlegt werden, um vor mechanischer Beschädigung durch Erdarbeiten oder Frost geschützt zu sein. Die genaue Tiefe hängt von den örtlichen Gegebenheiten und Vorschriften ab.
Praktische Tipps zum Verlegen von LAN-Kabeln in Leerrohren
Die Planung ist das A und O, doch die praktische Umsetzung erfordert ebenfalls Sorgfalt und das richtige Werkzeug.
Verwende eine Einziehspirale oder ein Einziehband
Für das Einziehen der Kabel durch das Leerrohr sind Einziehspiralen (oft aus Glasfaser oder Stahl) oder Einziehbänder (aus Polyester oder Nylon) unerlässlich. Wähle eine Spirale oder ein Band, dessen Länge ausreichend ist für die gesamte Strecke des Leerrohrs. Beginne das Einziehen immer von der Seite, wo die spätere Verlegung am wenigsten aufwendig ist (oft vom Verteilerkasten weg).
Vor dem Einziehen: Kabel vorbereiten
Stelle sicher, dass die Kabelenden gut geschützt sind, bevor du mit dem Einziehen beginnst. Verwende dafür die mitgelieferten Kappen oder wickle die Enden sorgfältig mit Isolierband ab, um ein Aufsplittern der Adern oder ein Aufreißen des Mantels zu verhindern.
Zugentlastung beachten
Beim Einziehen entsteht Zug auf das Kabel. Verwende eine Zugentlastung, die am Kabel befestigt wird und an der Einziehspirale oder dem Einziehband angebracht ist. Diese sorgt dafür, dass der Zug gleichmäßig verteilt wird und nicht direkt auf die empfindlichen Kupferadern oder die Stecker wirkt.
Schmiermittel für Leerrohre
Um das Einziehen zu erleichtern und die Reibung weiter zu reduzieren, kann die Verwendung von speziellem Kabel-Schmiermittel (Kabelgleitmittel) hilfreich sein. Dieses ist meist silikonbasiert oder auf Wasserbasis und schadet den Kabeln oder dem Leerrohr nicht. Verwende es sparsam.
Kontrolle während und nach dem Einziehen
Während des Einziehens ist es ratsam, zu zweit zu arbeiten. Eine Person zieht am Kabel, die andere führt das Kabel in das Leerrohr ein und achtet darauf, dass es sich nicht verheddert oder verknotet. Nach dem Einziehen solltest du die Kabelenden markieren und überprüfen, ob die Kabel unbeschädigt sind.
Verwende den richtigen Steckertyp und die richtige Werkzeugausstattung
Für die Netzwerkverkabelung benötigst du spezifisches Werkzeug wie eine Crimpzange für RJ45-Stecker, einen Abisolierer für Netzwerkkabel und einen Kabeltester. Achte darauf, dass du die Stecker korrekt nach dem TIA/EIA-568-Standard (oft T568A oder T568B) auflegst. Ein Kabeltester ist unerlässlich, um nach der Installation sicherzustellen, dass alle Verbindungen korrekt hergestellt sind und das Kabel einwandfrei funktioniert.
Übersicht der Planungsaspekte für LAN-Kabel in Leerrohren
| Kategorie | Wichtige Überlegungen | Auswirkungen auf die Planung |
|---|---|---|
| Kabeltyp | Cat-Kategorie (Cat5e bis Cat8), geschirmt (STP) oder ungeschirmt (UTP) | Bestimmt den Außendurchmesser des Kabels, den Biegeradius und die Anforderungen an die EMV-Abschirmung. Größere Kabel benötigen größere Leerrohre. |
| Leerrohrdurchmesser | Innendurchmesser des Leerrohrs (z.B. DN 16, DN 20) | Direkter Einfluss auf den maximal möglichen Füllgrad und die Anzahl der verlegbaren Kabel. Muss auf den Kabeldurchmesser und die Anzahl der Kabel abgestimmt sein. |
| Füllgrad | Prozentualer Anteil des Leerrohrquerschnitts, der von Kabeln belegt wird (ideal <50%) | Sicherstellung eines einfachen Ziehens, ausreichender Wärmeableitung und Platz für zukünftige Erweiterungen. Beeinflusst die Auswahl des Leerrohrdurchmessers. |
| Verlegeumgebung | Innenbereich, Außenbereich, Erdreich, Temperatur, Feuchtigkeit, Brandschutz | Bestimmt das Material des Leerrohrs, die Notwendigkeit von UV-Beständigkeit, Feuchtigkeitsschutz oder besonderen Brandschutzmerkmalen. |
| Zukunftssicherheit | Anzahl der aktuell benötigten Kabel vs. zukünftig erwartete Anforderungen | Empfehlung für größere Leerrohre, um Platz für zusätzliche Kabel oder andere Medien (z.B. Glasfaser) zu lassen. |
Das sind die neuesten Leerrohr Durchmesser Rechner Produkte mit der besten Bewertung
FAQ – Häufig gestellte Fragen zu LAN-Kabel im Leerrohr verlegen: Durchmesser und Planung
Wie ermittle ich den Außendurchmesser eines LAN-Kabels?
Den Außendurchmesser eines LAN-Kabels findest du in der Regel direkt auf der Ummantelung des Kabels aufgedruckt oder im technischen Datenblatt des Herstellers. Achte darauf, auch die Abschirmung mit einzuberechnen, da geschirmte Kabel tendenziell dicker sind.
Welchen Mindestdurchmesser sollte ein Leerrohr für ein einzelnes Cat6-Kabel haben?
Für ein einzelnes Cat6-Kabel mit einem Außendurchmesser von etwa 6 mm und unter Berücksichtigung eines Füllgrads von 40% benötigst du ein Leerrohr mit einem Innendurchmesser von mindestens etwa 10 mm. Ein standardmäßiges Leerrohr mit einem Innendurchmesser von 12 mm (DN 12) oder besser noch 16 mm (DN 16) ist hier eine gute Wahl, um genügend Spielraum zu haben.
Kann ich mehrere verschiedene LAN-Kabel in einem Leerrohr verlegen?
Ja, du kannst mehrere LAN-Kabel in einem Leerrohr verlegen, solange der Gesamtquerschnitt aller Kabel den zulässigen Füllgrad des Leerrohrs nicht überschreitet. Addiere die Querschnitte aller Kabel und wähle ein Leerrohr, das für diesen Gesamtquerschnitt ausreichend dimensioniert ist.
Was passiert, wenn ich ein zu enges Leerrohr verwende?
Die Verwendung eines zu engen Leerrohrs kann dazu führen, dass die Kabel beim Einziehen beschädigt werden (Mantelriss, Quetschung der Adern), was zu Signalverlusten oder vollständigen Ausfällen führt. Zudem wird das Ziehen der Kabel extrem erschwert und das spätere Austauschen oder Nachrüsten wird nahezu unmöglich.
Wie wichtig ist der Biegeradius bei der Leerrohrplanung?
Der Biegeradius ist sehr wichtig. Sowohl das Kabel als auch das Leerrohr haben einen minimalen Biegeradius, der nicht unterschritten werden darf. Das Unterschreiten dieses Radius kann die Signalintegrität des Kabels beeinträchtigen und es dauerhaft beschädigen. Plane deine Verlegewege so, dass sanfte Bögen möglich sind und keine scharfen Knicke entstehen.
Muss ich bei geschirmten LAN-Kabeln spezielle Leerrohre verwenden?
Es ist nicht zwingend erforderlich, spezielle Leerrohre für geschirmte LAN-Kabel zu verwenden. Jedoch solltest du den dickeren Außendurchmesser und den ggf. größeren Biegeradius dieser Kabel in deiner Leerrohrplanung berücksichtigen. Ein Leerrohr aus Metall kann zusätzlich zur EMV-Abschirmung beitragen.
Wie viel Platz sollte ich für zukünftige Kabel in der Leerrohrplanung einplanen?
Es ist ratsam, immer etwas mehr Platz einzuplanen, als du momentan benötigst. Eine gängige Praxis ist, den Füllgrad bei der Erstinstallation bei maximal 40% zu belassen, um Raum für ein bis zwei weitere Kabel zu schaffen. Dies macht deine Installation zukunftssicher und vermeidet aufwendige Neuverlegungen.
