Eine Abnahmemessung von Netzwerkkabeln ist unerlässlich, um die Leistungsfähigkeit und Zuverlässigkeit deiner strukturierten Verkabelung sicherzustellen. Sie gibt dir die Gewissheit, dass die installierten Kabel die spezifizierten Standards erfüllen und für den vorgesehenen Einsatzzweck geeignet sind. Ohne diese zertifizierte Prüfung riskierst du Performance-Einbußen, Datenverlust und kostspielige Ausfälle.
Das sind die beliebtesten Netzwerkmessgerät Produkte
Was bedeutet eine Abnahmemessung für Netzwerkkabel?
Die Abnahmemessung, auch als Zertifizierung der Netzwerkkabel bezeichnet, ist ein formaler Prozess, bei dem die Leistung von Kupfer- oder Glasfaserkabeln gemäß international anerkannter Normen wie ISO/IEC 11801 oder EN 50173 überprüft wird. Sie dokumentiert die Qualität der Installation und bescheinigt, dass die Verkabelung die definierten Parameter wie Dämpfung, NEXT (Near-End Crosstalk), FEXT (Far-End Crosstalk), Rückflussdämpfung und Laufzeitdifferenz einhält. Das Ergebnis der Messung wird in einem detaillierten Messprotokoll festgehalten, das als Nachweis für die erbrachte Leistung dient und für Garantieansprüche sowie zukünftige Wartungsarbeiten von Bedeutung ist.
Warum ist die Zertifizierung von Netzwerkkabeln wichtig?
Die Bedeutung einer solchen Zertifizierung kann nicht hoch genug eingeschätzt werden. In modernen Netzwerken, sei es in Unternehmen, Rechenzentren oder privaten Haushalten, bilden strukturierte Verkabelungen das Rückgrat für die Datenübertragung. Höchste Geschwindigkeiten und Zuverlässigkeit sind entscheidend für den reibungslosen Betrieb von Geschäftsprozessen, die Verfügbarkeit von Diensten und die allgemeine Effizienz. Eine mangelhafte Verkabelung kann zu vielfältigen Problemen führen:
- Leistungseinbußen: Langsamere Datenübertragungsraten, Verzögerungen und Paketverluste beeinträchtigen die Anwendungsleistung.
- Fehleranfälligkeit: Erhöhte Störanfälligkeit durch Übersprechen oder ungünstige elektrische Eigenschaften kann zu häufigen Verbindungsabbrüchen und Datenfehlern führen.
- Zukünftige Kompatibilität: Eine nach aktuellen Standards zertifizierte Verkabelung ist zukunftssicher und gewährleistet die Kompatibilität mit zukünftigen Netzwerktechnologien und höheren Geschwindigkeiten.
- Garantieansprüche: Hersteller von Kabeln und Komponenten gewähren oft nur dann eine erweiterte Garantie, wenn die Installation professionell abgenommen und zertifiziert wurde.
- Fehlersuche und Wartung: Ein zertifiziertes Messprotokoll erleichtert die Identifizierung und Behebung von Problemen erheblich.
- Einhaltung von Standards: In vielen Branchen und bei öffentlichen Ausschreibungen ist die Einhaltung spezifischer Normen und die entsprechende Zertifizierung eine zwingende Voraussetzung.
Was wird bei einer Abnahmemessung genau geprüft?
Die Abnahmemessung umfasst die Überprüfung verschiedener physikalischer und elektrischer Parameter der verlegten Kabelstrecken. Dabei kommen spezielle Messgeräte, sogenannte Kabeltester oder Zertifizierer, zum Einsatz. Die wichtigsten zu prüfenden Parameter sind:
- Dämpfung (Insertion Loss): Misst, wie stark das Signal entlang des Kabels abgeschwächt wird. Eine hohe Dämpfung reduziert die Reichweite und Signalqualität. Die Grenzwerte sind je nach Kabelkategorie (z.B. Cat 6, Cat 6a, Cat 7, Cat 8) und Norm definiert.
- NEXT (Near-End Crosstalk): Beschreibt die Störung, die von einem Leiterpaar auf ein benachbartes Leiterpaar am selben Ende des Kabels ausgeht. Hohes NEXT beeinträchtigt die Signalintegrität, insbesondere bei höheren Frequenzen.
- FEXT (Far-End Crosstalk): Misst die Störung, die von einem Leiterpaar auf ein benachbartes Leiterpaar am gegenüberliegenden Ende des Kabels übertragen wird. Ähnlich wie NEXT ist FEXT ein wichtiger Faktor für die Signalqualität.
- ACR-N (Attenuation-to-Near-End Crosstalk Ratio, Nominal): Das Verhältnis von Dämpfung zu NEXT. Ein hoher ACR-N-Wert ist wünschenswert, da er auf eine gute Entkopplung zwischen den Störsignalen und der Dämpfung hinweist.
- ACR-F (Attenuation-to-Far-End Crosstalk Ratio, Pseudocare): Das Verhältnis von Dämpfung zu FEXT. Ähnlich wie ACR-N, aber bezogen auf FEXT.
- Rückflussdämpfung (Return Loss): Gibt an, wie viel Signal an Verbindungsstellen (Stecker, Buchsen) oder an Kabelimperfektionen reflektiert wird. Eine hohe Rückflussdämpfung ist wichtig, um Reflexionen zu minimieren, die zu Signalverzerrungen führen können.
- Laufzeitdifferenz (Delay Skew): Die maximale Zeitverzögerung zwischen den verschiedenen Adernpaaren innerhalb eines Kabels. Bei höheren Übertragungsraten kann eine große Laufzeitdifferenz zu Synchronisationsproblemen führen.
- Propagationsverzögerung (Propagation Delay): Die Zeit, die ein Signal benötigt, um die gesamte Länge des Kabels zu durchlaufen. Dies ist wichtig für zeitkritische Anwendungen.
- TCL (Transverse Conversion Loss): Ein Maß für die Störungsunterdrückung zwischen den Paaren eines Kabels.
- ELTCTL (Equivalent Long Term, Transverse Conversion Loss): Eine Langzeitbetrachtung des TCL-Wertes unter Berücksichtigung von Umweltfaktoren.
Für Glasfaserkabel werden primär folgende Parameter gemessen:
- End-to-End-Dämpfung: Die Gesamtlichtverlust über die gesamte Faserstrecke.
- Reflexionspegel (Optical Return Loss): Ähnlich wie bei Kupferkabeln, aber bezogen auf Lichtreflexionen an Steckern und Spleißen.
- Lichtquellen und Detektoren: Einsatz von spezifischen Lichtquellen (z.B. Laser, LED) und Leistungsmessgeräten, um die Signalintegrität zu bewerten.
- OTDR (Optical Time Domain Reflectometer): Ein Gerät, das die Dämpfung und Reflexionen entlang der Glasfaserstrecke misst und die genaue Position von Fehlern oder Verbindungen identifizieren kann.
Der Prozess der Abnahmemessung: Schritt für Schritt
Eine professionelle Abnahmemessung folgt einem strukturierten Prozess, um höchste Genauigkeit und Reproduzierbarkeit zu gewährleisten:
- Vorbereitung: Vor Beginn der Messungen werden die relevanten Normen (z.B. ISO/IEC 11801, TIA-568) und die Spezifikationen des Projekts ermittelt. Die zu prüfenden Kabelstrecken werden identifiziert und mit ihren jeweiligen Endpunkten dokumentiert.
- Geräteeichung: Die verwendeten Messgeräte müssen kalibriert und zertifiziert sein. Eine regelmäßige Eichung durch akkreditierte Labore ist unerlässlich, um die Genauigkeit der Messergebnisse zu gewährleisten. Oft werden auch sogenannte „Referenzkabel“ verwendet, um die Geräte für die spezifische Messung zu kalibrieren.

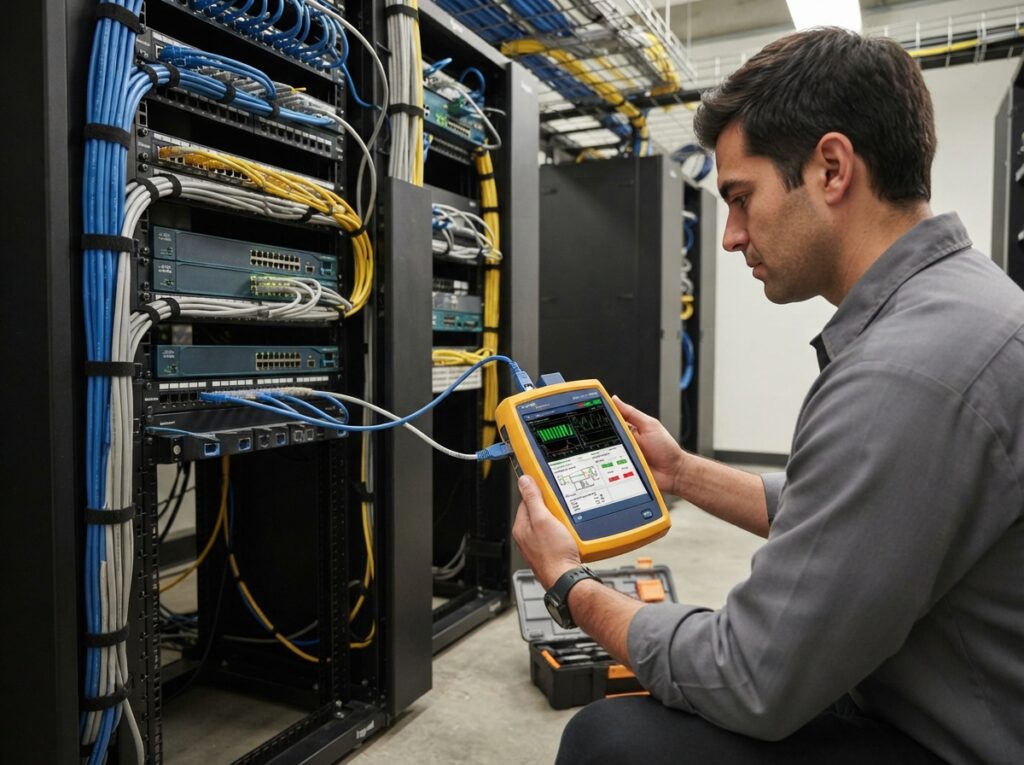

- Verbindung und Test: Die Messgeräte werden an die Enden der zu prüfenden Kabelstrecke angeschlossen. Spezielle Patchkabel und Adapter stellen eine saubere und normgerechte Verbindung sicher. Der Tester führt dann automatisiert eine Reihe von Messungen durch, die die oben genannten Parameter abdecken.
- Datenerfassung: Die Messgeräte speichern die Ergebnisse für jede einzelne Kabelstrecke und jeden getesteten Parameter. Dies geschieht oft direkt auf dem Gerät oder wird über eine Software auf einen Computer übertragen.
- Auswertung und Dokumentation: Die gesammelten Messdaten werden analysiert und mit den Grenzwerten der relevanten Normen verglichen. Ein aussagekräftiges Messprotokoll wird erstellt, das die Ergebnisse jeder einzelnen Messung übersichtlich darstellt. Dieses Protokoll enthält in der Regel Informationen wie:
- Projektname und Datum
- Name des Installateurs/Testers
- Verwendete Messgeräte und deren Seriennummern
- Referenzstandards
- Liste aller getesteten Kabelstrecken (mit eindeutiger Kennung)
- Ergebnisse aller relevanten Messparameter für jede Kabelstrecke
- Angabe, ob die Kabelstrecke die Norm erfüllt („Pass“) oder nicht („Fail“)
- Zertifizierung: Bei erfolgreichem Bestehen aller Messungen wird die Kabelstrecke als zertifiziert eingestuft. Das Messprotokoll dient als offizieller Nachweis dieser Zertifizierung. Bei „Fail“-Ergebnissen muss die Ursache ermittelt und die mangelhafte Stelle (z.B. Stecker, Kabelbruch, schlechte Verbindung) nachgebessert und erneut geprüft werden.
Die Wahl des richtigen Standards
Die Auswahl des richtigen Standards für die Abnahmemessung hängt von verschiedenen Faktoren ab, darunter der geplante Einsatzzweck, die gewünschten Übertragungsgeschwindigkeiten und die geltenden regionalen Vorschriften. Die wichtigsten internationalen Standards sind:
- ISO/IEC 11801: Ein internationaler Standard, der die Leistung von Informationsverkabelungssystemen für Mehrzweckanwendungen definiert. Er unterteilt Kabel in verschiedene Klassen (A, B, C, D, E, EA, F, FA, I, II) und ist die Grundlage für viele nationale Normen.
- EN 50173: Die europäische Norm für strukturierte Verkabelung, die eng an ISO/IEC 11801 angelehnt ist und die Anforderungen für verschiedene Anwendungsklassen festlegt.
- TIA/EIA-568: Der nordamerikanische Standard für Verkabelungssysteme, der ebenfalls verschiedene Kategorien (z.B. Cat 5e, Cat 6, Cat 6a) definiert und ähnliche Messparameter wie die ISO-Normen festlegt.
Für spezifische Anwendungen wie Rechenzentren oder industrielle Umgebungen gibt es weiterführende Normen oder Ergänzungen, die zusätzliche Anforderungen stellen können.
Welche Kabelkategorien gibt es und was bedeuten sie?
Die Kabelkategorien definieren die Leistungsfähigkeit von Twisted-Pair-Kabeln. Höhere Kategorien ermöglichen höhere Datenraten über größere Entfernungen und bieten bessere Immunität gegen Störungen. Die gängigsten Kategorien sind:
| Kategorie | Maximale Frequenz | Maximale Datenrate (Theoretisch) | Typische Anwendungen |
|---|---|---|---|
| Cat 5e | 100 MHz | 1 Gbit/s | Standard-Netzwerke, Internetzugang |
| Cat 6 | 250 MHz | 1 Gbit/s (bis 100m), 10 Gbit/s (bis 55m) | Schnelle LANs, anspruchsvollere Büroanwendungen |
| Cat 6a | 500 MHz | 10 Gbit/s | Rechenzentren, Hochgeschwindigkeitsnetzwerke, anspruchsvolle Anwendungen |
| Cat 7 | 600 MHz | 10 Gbit/s | Ähnlich Cat 6a, oft mit zusätzlicher Schirmung für verbesserte Leistung |
| Cat 7a | 1000 MHz | 10 Gbit/s | Zukunftssichere Verkabelung, anspruchsvollste Anwendungen |
| Cat 8 | 2000 MHz | 25 Gbit/s bis 40 Gbit/s | Primär für Rechenzentren (Server-zu-Switch-Verbindungen) |
Wer führt Abnahmemessungen durch?
Die Abnahmemessungen werden in der Regel von spezialisierten Fachbetrieben oder erfahrenen Netzwerktechnikern durchgeführt, die über die notwendigen Zertifizierungswerkzeuge und das Fachwissen verfügen. Viele Hersteller von Verkabelungssystemen bieten ebenfalls eigene Zertifizierungsprogramme an, bei denen sie die Installationen ihrer Produkte durch autorisierte Partner prüfen lassen. Wichtig ist, dass der durchführende Dienstleister ein anerkanntes Messgerät verwendet und die Messungen nach den geltenden Normen durchführt. Ein unabhängiger Dritter kann zusätzliche Sicherheit und Objektivität bieten.
Häufige Probleme und deren Vermeidung
Auch bei sorgfältiger Planung und Installation können Probleme auftreten. Die Abnahmemessung hilft, diese aufzudecken:
- Falsche Terminierung: Die Adernpaare sind nicht korrekt den Kontakten im Stecker oder der Buchse zugeordnet.
- Beschädigte Kabel: Knicke, Quetschungen oder Schnitte im Kabel können die Leistung beeinträchtigen.
- Schlechte Steckverbindungen: Unsachgemäß aufgelegte Stecker oder Buchsen führen zu erhöhter Dämpfung und Reflexionen.
- Unzureichende Schirmung: Bei geschirmten Kabeln (FTP, STP) kann eine mangelhafte Erdung oder eine beschädigte Schirmung zu Störungen führen.
- Verwendung falscher Komponenten: Die Kombination von Komponenten verschiedener Kategorien kann die Gesamtleistung auf die niedrigste Kategorie des Systems herabstufen.
- Überschreitung der maximalen Länge: Jede Kabelkategorie hat eine maximale zulässige Länge, um die spezifizierte Leistung zu gewährleisten.
Die beste Vermeidung liegt in einer sorgfältigen Planung, der Verwendung qualitativ hochwertiger Komponenten und einer professionellen, normgerechten Installation. Die Abnahmemessung ist dann die finale Kontrolle, die letzte Sicherheitsebene.
Das sind die neuesten Netzwerkmessgerät Produkte mit der besten Bewertung
FAQ – Häufig gestellte Fragen zu Netzwerkkabel zertifizieren: Was bedeutet eine Abnahmemessung?
Was ist der Unterschied zwischen einer Funktionsprüfung und einer Abnahmemessung?
Eine Funktionsprüfung (oft auch Linktest genannt) prüft lediglich, ob eine Verbindung besteht und Daten übertragen werden können. Sie ist oft einfach und schnell, gibt aber keine Auskunft über die Qualität der Übertragung und die Einhaltung von Normen. Eine Abnahmemessung (Zertifizierung) ist deutlich umfassender und prüft detailliert elektrische oder optische Parameter gemäß internationaler Standards, um die maximale Leistung und Zuverlässigkeit zu dokumentieren.
Kann ich eine Abnahmemessung selbst durchführen?
Theoretisch ist es möglich, wenn du über ein entsprechendes, kalibriertes Zertifizierungsgerät verfügst und die relevanten Normen exakt kennst. In der Praxis wird dies jedoch meist von spezialisierten Fachbetrieben übernommen, da die Anschaffung, Kalibrierung und Bedienung solcher Geräte kostenintensiv ist und fundiertes Wissen erfordert. Zudem ist die Glaubwürdigkeit eines Protokolls von einem unabhängigen, zertifizierten Dienstleister höher.
Wie lange dauert eine Abnahmemessung?
Die Dauer einer Abnahmemessung hängt stark von der Größe der Installation ab. Die reine Messzeit pro Kabelstrecke ist oft nur wenige Sekunden bis Minuten. Für eine mittelgroße Büroumgebung mit Dutzenden oder Hunderten von Anschlüssen kann die gesamte Messung, inklusive Vorbereitung, Dokumentation und Auswertung, jedoch mehrere Stunden bis Tage in Anspruch nehmen.
Was passiert, wenn eine Kabelstrecke die Messung nicht besteht?
Wenn eine Kabelstrecke die Zertifizierung nicht besteht („Fail“), muss die Ursache für die Abweichung von den Normwerten gefunden werden. Dies kann eine fehlerhafte Terminierung, ein beschädigtes Kabel oder eine fehlerhafte Komponente sein. Die mangelhafte Stelle muss repariert oder ersetzt werden. Anschließend wird die betroffene Kabelstrecke erneut gemessen, bis sie die Norm erfüllt. Das finale Protokoll listet dann alle erfolgreich zertifizierten Strecken auf.
Wie lange ist eine Zertifizierung für Netzwerkkabel gültig?
Die Zertifizierung selbst ist eine Momentaufnahme der Leistung zum Zeitpunkt der Messung. Sie gibt an, dass die Installation zum Zeitpunkt der Abnahme den definierten Standards entspricht. Die tatsächliche Lebensdauer und Leistungsfähigkeit der Verkabelung hängt jedoch von der Qualität der Installation, der eingesetzten Komponenten, der Umgebungsbedingungen und der mechanischen Beanspruchung ab. Viele Hersteller von Verkabelungssystemen bieten erweiterte Garantien an, die oft an eine erfolgte Zertifizierung gebunden sind und je nach Hersteller und Produkt eine Laufzeit von 20, 25 oder sogar 30 Jahren haben können.
Welche Rolle spielt die Erdung bei der Abnahmemessung von geschirmten Kabeln?
Bei geschirmten Kabeln (FTP, STP) ist eine korrekte und durchgängige Erdung der Schirmung von entscheidender Bedeutung für die Leistungsfähigkeit und die Einhaltung von Normen. Eine unzureichende oder fehlerhafte Erdung kann zu einer erhöhten Störanfälligkeit führen, die sich negativ auf Parameter wie NEXT, FEXT und TCL auswirken kann. Obwohl die Erdung selbst nicht immer direkt als separater Parameter in jedem Zertifizierungsprotokoll aufgeführt wird, beeinflusst sie indirekt die Messergebnisse der anderen Parameter. Eine gute Installationspraxis mit korrekter Erdung ist daher unerlässlich und wird implizit durch die erfolgreiche Zertifizierung der relevanten elektrischen Parameter bestätigt.
Sind Glasfaserkabel ebenfalls abnahmemessungspflichtig?
Ja, absolut. Auch Glasfaserverkabelungen sind für eine optimale Leistung und Zuverlässigkeit abnahmemessungspflichtig. Bei Glasfasern werden dabei primär die optischen Eigenschaften wie Dämpfung, Reflexionspegel und die Signalqualität der Verbindungen geprüft. Spezielle optische Tester wie OTDRs (Optical Time Domain Reflectometers) kommen hier zum Einsatz, um die gesamte Faserstrecke zu charakterisieren und Fehlerquellen zu identifizieren. Eine zertifizierte Glasfaserinstallation gewährleistet die erwarteten Übertragungsgeschwindigkeiten und die Langlebigkeit des Netzwerks.
