Du fragst dich, wie du die Infrastruktur deiner Netzwerke effizient und logisch aufbaust? Das Verständnis von Primär-, Sekundär- und Tertiärverkabelung ist entscheidend, um eine stabile, skalierbare und zukunftssichere IT-Umgebung zu schaffen, egal ob in einem Rechenzentrum, einem Bürogebäude oder einer industriellen Anlage.
Das sind die beliebtesten Elektroverkabelung Buch Produkte
Keine Produkte gefunden.Das Fundament: Primärverkabelung
Die Primärverkabelung bildet das Rückgrat deines gesamten Netzwerks und verbindet die wichtigsten Knotenpunkte. Stell dir das wie die Hauptverkehrsadern in einer Stadt vor: Sie sind für den überregionalen Transport zuständig und bilden die Grundlage für alle weiteren Verbindungen.

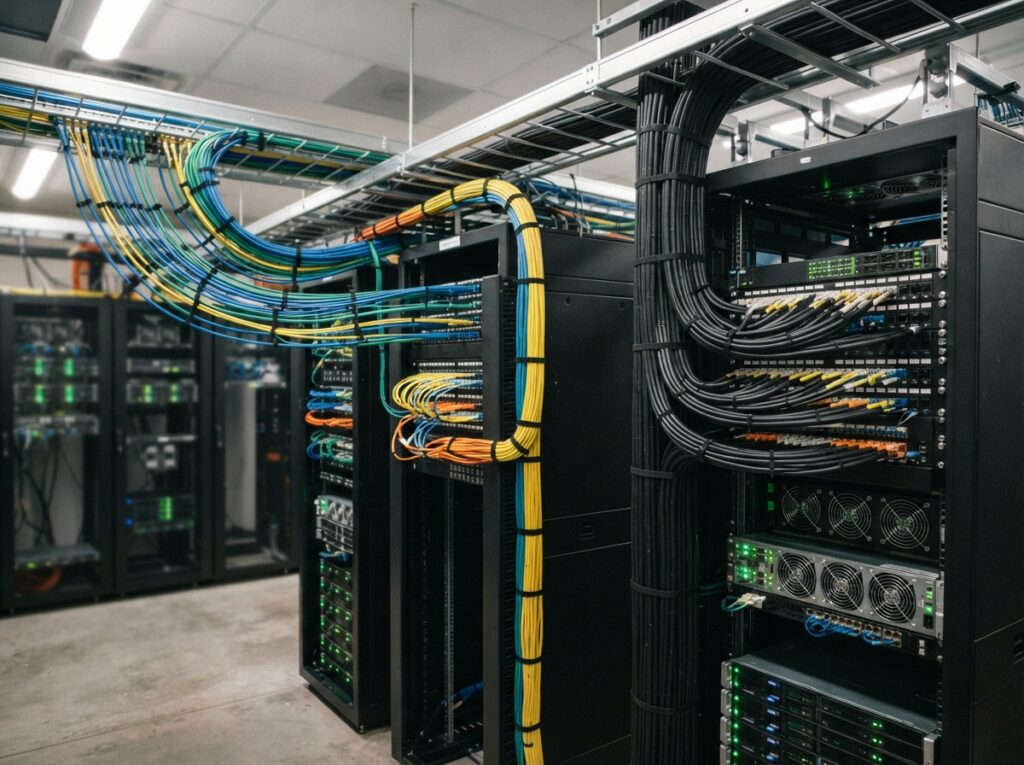

In einem Rechenzentrum bezieht sich die Primärverkabelung typischerweise auf die Verbindungen zwischen den Hauptverteilern (Main Distribution Area – MDA) und den Zwischenverteilern (Intermediate Distribution Area – IDA). Diese Kabel sind oft Glasfaserkabel, die für hohe Bandbreiten und lange Distanzen ausgelegt sind, da sie die riesigen Datenmengen zwischen den Serverracks und den Kernnetzwerkkomponenten transportieren müssen. Die Auswahl der richtigen Fasertypen (z.B. Single-Mode oder Multi-Mode) und Stecker (z.B. LC, SC) ist hier von größter Bedeutung, um Leistungsengpässe von vornherein zu vermeiden.
Im Büroumfeld kann die Primärverkabelung die Verbindung zwischen dem Hauptverteilerraum (dem „Serverraum“ eines Unternehmens) und den Etagenverteilern darstellen. Auch hier werden oft Glasfaserkabel eingesetzt, um zukünftige Bandbreitenanforderungen zu erfüllen, aber auch hochwertige Kupferkabel (z.B. Cat 7 oder Cat 8) können je nach Anforderungsprofil zum Einsatz kommen. Die Hauptaufgabe der Primärverkabelung ist die Bereitstellung einer hochleistungsfähigen und zuverlässigen Verbindung für den gesamten Datenverkehr.
Wichtige Aspekte bei der Primärverkabelung sind:
- Bandbreite und Geschwindigkeit: Ausgelegt für höchste Datenraten, um auch zukünftige Anforderungen zu erfüllen.
- Entfernung: Fähigkeit, Signale über größere Distanzen ohne signifikanten Verlust zu übertragen.
- Zuverlässigkeit: Hohe Ausfallsicherheit durch hochwertige Materialien und sorgfältige Installation.
- Skalierbarkeit: Die Möglichkeit, die Kapazität bei Bedarf einfach zu erweitern.
- Zukunftssicherheit: Investition in Technologien, die für die nächsten Jahrzehnte relevant bleiben.
Die Brücken: Sekundärverkabelung
Die Sekundärverkabelung erweitert die primäre Infrastruktur und verbindet die Verteilungsbereiche miteinander. Sie ist wie das Straßennetz innerhalb einer Stadt, das die einzelnen Stadtteile miteinander verbindet und die Verbindungen von den Hauptverkehrsadern in die jeweiligen Zonen leitet.
In einem Rechenzentrum meint die Sekundärverkabelung die Verbindungen innerhalb eines bestimmten Bereichs, beispielsweise von einem Zwischenverteiler zu den einzelnen Serverracks. Hier werden häufig Glasfaserkabel mit geringerer Faserdichte oder auch hochqualitative Kupferkabel eingesetzt, um die Bandbreite zu den einzelnen aktiven Komponenten wie Switches und Servern zu liefern. Die Länge dieser Kabel ist in der Regel kürzer als bei der Primärverkabelung, da sie sich auf eine begrenzte Fläche oder Etage konzentriert.
Im Büroumfeld verbindet die Sekundärverkabelung die Etagenverteiler mit den Anschlussdosen in den Büros oder Arbeitsbereichen. Auch hier kommen je nach Anforderung sowohl Glasfaser- als auch Kupferkabel (oft Cat 6a oder Cat 7) zum Einsatz. Die Wahl hängt von den benötigten Bandbreiten der Endgeräte und der Übertragungsdistanzen ab.
Die Sekundärverkabelung stellt sicher, dass der Datenverkehr von den Hauptknotenpunkten zu den einzelnen Arbeitsplätzen oder Geräten gelangt. Sie muss eine ausreichende Bandbreite für die dort angeschlossenen Geräte bereitstellen und gleichzeitig flexibel genug sein, um Änderungen im Layout oder neue Geräteanschlüsse zu ermöglichen.
Schlüsselelemente der Sekundärverkabelung umfassen:
- Verbindung zu aktiven Geräten: Anbindung von Switches, Servern, Workstations.
- Flexibilität: Ermöglicht einfache Anpassungen bei Umzügen oder neuen Geräteanforderungen.
- Bandbreitenanpassung: Stellt die benötigte Geschwindigkeit für die Endgeräte sicher.
- Kürzere Distanzen: Konzentriert sich auf die Verbindung innerhalb von Zonen oder Etagen.
- Integration: Fungiert als Brücke zwischen Primär- und Tertiärverkabelung.
Die Feinverteilung: Tertiärverkabelung
Die Tertiärverkabelung ist die letzte Meile, die die Verbindung vom Anschlusspunkt zum Endgerät herstellt. Dies sind die kleinen Straßen und Wege, die zu jedem einzelnen Haus oder jeder einzelnen Wohnung führen und die Versorgung mit dem eigentlichen Dienst ermöglichen.
In einem Rechenzentrum handelt es sich bei der Tertiärverkabelung um die Patchkabel, die einzelne Server, Speichergeräte oder Netzwerkkomponenten innerhalb eines Racks miteinander verbinden oder an die Patchpanels im Rack anbinden. Hier dominieren meist kurze Kupfer-Patchkabel (z.B. Cat 6a, Cat 7) für die Verbindung zu Servern und Switches, aber auch kurze Glasfaser-Patchkabel für optische Verbindungen.
Im Büroumfeld ist die Tertiärverkabelung das Kabel, das von der Anschlussdose an der Wand zum Computer, Telefon, Drucker oder einem anderen Endgerät führt. Dies sind in der Regel Standard-Netzwerkkabel wie Cat 6 oder Cat 6a Patchkabel.
Die Tertiärverkabelung muss robust, flexibel und einfach zu handhaben sein, um den täglichen Gebrauch standzuhalten und schnelle Änderungen zu ermöglichen. Die Qualität der Patchkabel und Stecker ist hier entscheidend, um Signalverluste und Störungen zu minimieren, die die Leistung der Endgeräte beeinträchtigen könnten.
Wichtige Merkmale der Tertiärverkabelung:
- Direkte Endgeräteanbindung: Verbindung von Computern, Druckern, Telefonen etc.
- Kurze Distanzen: Typischerweise nur wenige Meter lang.
- Flexibilität und Handhabung: Einfaches Anschließen und Lösen.
- Standardisierte Stecker: RJ45 für Kupfer, verschiedene Stecker für Glasfaser.
- Qualität der Patchkabel: Entscheidend für die Performance der Endgeräte.
Vergleichstabelle: Primär, Sekundär und Tertiärverkabelung
| Kriterium | Primärverkabelung | Sekundärverkabelung | Tertiärverkabelung |
|---|---|---|---|
| Rolle im Netzwerk | Hauptverbindungen, Rückgrat | Verbindungen zwischen Verteilerbereichen und Zonen | Verbindung zum Endgerät |
| Typische Distanzen | Lang (Gebäudeübergreifend, Etagenübergreifend) | Mittel (Innerhalb von Etagen oder Zonen) | Kurz (Innerhalb eines Racks, von Dose zum Gerät) |
| Typische Kabeltypen | Glasfaser (Single-Mode/Multi-Mode), Hochwertige Kupferkabel | Glasfaser, Kupferkabel (Cat 6a, Cat 7) | Kupfer-Patchkabel (Cat 6, Cat 6a), Glasfaser-Patchkabel |
| Hauptverantwortung | Hohe Bandbreite, Zuverlässigkeit, Skalierbarkeit über große Distanzen | Effiziente Verteilung innerhalb von Zonen, Anbindung von Verteilerpunkten | Zuverlässige Anbindung von Endgeräten, einfache Handhabung |
| Fokus | Grundinfrastruktur | Verteilstruktur | Endpunktanschluss |
Die Bedeutung der Struktur
Eine klare Trennung und durchdachte Planung von Primär-, Sekundär- und Tertiärverkabelung sind unerlässlich für den reibungslosen Betrieb und die Wartungsfreundlichkeit deines Netzwerks. Diese schichtweise Architektur ermöglicht es dir, einzelne Komponenten zu identifizieren und auszutauschen, ohne das gesamte System zu beeinträchtigen. Stell dir vor, du müsstest das gesamte Stromnetz austauschen, nur weil eine Glühbirne durchgebrannt ist – das wäre ineffizient und teuer.
Die Primärverkabelung bildet die Basis, die oft auf Langlebigkeit und zukunftssichere Technologien ausgelegt ist. Wenn hier eine Änderung notwendig wird, ist dies meist ein großer Eingriff. Die Sekundärverkabelung ist flexibler und kann angepasst werden, wenn sich beispielsweise die Raumaufteilung ändert oder neue Verteilerpunkte geschaffen werden müssen. Die Tertiärverkabelung, also die Patchkabel, sind am flexibelsten und werden am häufigsten ausgetauscht oder umgesteckt, wenn Geräte verschoben oder neue angeschlossen werden.
Durch diese hierarchische Struktur kannst du:
- Fehler lokalisieren: Probleme lassen sich schneller eingrenzen, da du weißt, in welcher Schicht des Netzwerks du suchen musst.
- Wartung vereinfachen: Einzelne Bereiche können unabhängig voneinander gewartet oder aufgerüstet werden.
- Kosten optimieren: Du kannst für jeden Bereich die passende Technologie und Qualität wählen, ohne unnötige Ausgaben zu tätigen.
- Skalierbarkeit gewährleisten: Neue Anforderungen können oft durch Erweiterung der Sekundär- oder Tertiärverkabelung erfüllt werden, ohne das Fundament (Primärverkabelung) anfassen zu müssen.
Häufige Fehler und Best Practices
Bei der Implementierung von Netzwerkverkabelungen treten oft Fehler auf, die die Leistung und Zuverlässigkeit beeinträchtigen können. Einer der häufigsten Fehler ist die Unterschätzung der zukünftigen Bandbreitenanforderungen. Was heute ausreichend ist, kann morgen schon ein Engpass sein. Daher empfiehlt es sich, bei der Primär- und Sekundärverkabelung auf Technologien zu setzen, die über die aktuellen Bedürfnisse hinausgehen.

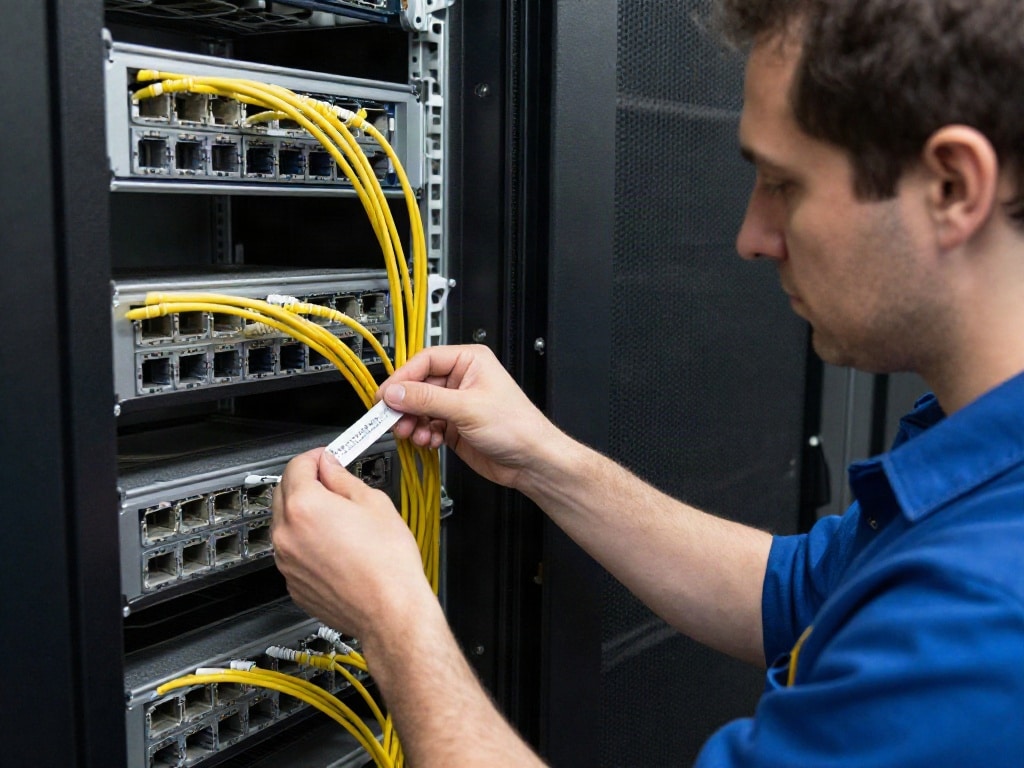

Ein weiterer Fehler ist mangelnde Dokumentation. Ohne eine klare Kennzeichnung und eine aktuelle Dokumentation wird jede Wartung oder Fehlerbehebung zu einem Ratespiel. Stelle sicher, dass jedes Kabel, jeder Anschluss und jede Komponente eindeutig identifiziert und in einem zentralen System dokumentiert ist.
Best Practices umfassen:
- Standardisierte Verkabelungssysteme: Nutze bewährte Standards wie die von der TIA/EIA (Telecommunications Industry Association/Electronic Industries Alliance) definierten Normen.
- Hochwertige Materialien: Investiere in zertifizierte Kabel, Stecker und Anschlussdosen. Billige Komponenten können zu Signalverlusten und häufigen Ausfällen führen.
- Professionelle Installation: Lasse die Verkabelung von qualifizierten Technikern installieren, die Erfahrung mit den spezifischen Anforderungen deines Projekts haben.
- Regelmäßige Tests: Führe nach der Installation und periodisch Tests durch, um die Integrität und Leistungsfähigkeit der Verkabelung zu überprüfen.
- Zonierung und Strukturierung: Teile große Netzwerke in überschaubare Zonen ein und halte die Kabelwege sauber und organisiert.
Das sind die neuesten Elektroverkabelung Buch Produkte mit der besten Bewertung
Keine Produkte gefunden.FAQ – Häufig gestellte Fragen zu Primär-, Sekundär- und Tertiärverkabelung einfach erklärt
Was ist der Hauptunterschied zwischen Primär- und Sekundärverkabelung?
Die Primärverkabelung bildet das Hauptrückgrat deines Netzwerks und verbindet die zentralen Knotenpunkte über größere Distanzen. Die Sekundärverkabelung leitet den Datenverkehr von diesen Hauptknotenpunkten in spezifische Zonen oder Bereiche weiter und verbindet die Verteiler miteinander.
Welche Kabeltypen werden am häufigsten in der Primärverkabelung verwendet?
Für die Primärverkabelung werden typischerweise Glasfaserkabel (Single-Mode für sehr lange Distanzen und hohe Bandbreiten oder Multi-Mode für kürzere Distanzen innerhalb eines Gebäudes) sowie manchmal auch hochleistungsfähige Kupferkabel wie Cat 7 oder Cat 8 eingesetzt, wenn die Distanzen dies erlauben und die Bandbreitenanforderungen es erfordern.
Ist es notwendig, die Tertiärverkabelung zu dokumentieren?
Ja, die Dokumentation der Tertiärverkabelung, insbesondere der Patchkabel, ist sehr wichtig, obwohl sie oft unterschätzt wird. Eine klare Kennzeichnung und Dokumentation erleichtert die Fehlersuche und die Verwaltung von Anschlüssen, besonders in Umgebungen mit vielen wechselnden Geräten.
Kann ich die Primär-, Sekundär- und Tertiärverkabelung selbst planen und installieren?
Während einfache Tertiärverkabelungen wie das Anschließen eines PCs mit einem Patchkabel unkompliziert sind, erfordert die Planung und Installation der Primär- und Sekundärverkabelung Fachkenntnisse. Es wird empfohlen, für diese Bereiche professionelle Hilfe in Anspruch zu nehmen, um Fehler zu vermeiden und die Einhaltung von Standards zu gewährleisten.
Wie beeinflusst die Wahl des richtigen Kabeltyps die Netzwerkleistung?
Die Wahl des richtigen Kabeltyps ist entscheidend. Falsche Kabel oder eine unpassende Kabellänge können zu Signalverlusten, geringeren Bandbreiten und Störungen führen, was sich direkt auf die Leistung von Anwendungen, die Geschwindigkeit der Datenübertragung und die allgemeine Netzwerkkonnektivität auswirkt. Für hohe Bandbreiten und Distanzen sind Glasfasern oft überlegen, während Kupferkabel für kürzere Strecken und Standardanwendungen wie Ethernet kostengünstig und leistungsfähig sind.
Welche Rolle spielt die physische Verlegung der Kabel für die Netzwerkqualität?
Die physische Verlegung ist von entscheidender Bedeutung. Kabel sollten vor elektromagnetischen Interferenzen geschützt, nicht geknickt oder gequetscht und sauber verlegt werden, um Beschädigungen zu vermeiden. Eine ordentliche Kabelführung in Kabelkanälen oder -führungen verbessert nicht nur die Ästhetik, sondern auch die Luftzirkulation und erleichtert zukünftige Wartungsarbeiten.
