Du stehst vor der Aufgabe, deine Netzwerk-Infrastruktur sicher und zuverlässig zu betreiben und fragst dich, wie du dein Patchpanel richtig erdest? Eine korrekte Erdung, auch Potentialausgleich genannt, ist essenziell, um deine Hardware vor Überspannungen zu schützen, Störungen zu vermeiden und die Sicherheit von Personen zu gewährleisten.
Das sind die beliebtesten Patchpanel Erdung Produkte
Warum ist die Erdung von Patchpanels unerlässlich?
Die Erdung eines Patchpanels ist weit mehr als eine reine Vorschrift; sie ist ein kritischer Aspekt für die Integrität und Langlebigkeit deiner Netzwerkkomponenten. Ohne eine ordnungsgemäße Erdung sind deine Geräte anfällig für eine Reihe von Problemen, die von leichten Kommunikationsstörungen bis hin zu katastrophalen Schäden reichen können. Wenn du dich mit der Installation oder Wartung von Netzwerken beschäftigst, ist das Verständnis der Erdungsprozesse unerlässlich.
Schutz vor Überspannung und elektrostatische Entladung (ESD)
Die Hauptfunktion der Erdung ist der Schutz vor Überspannungen, die durch verschiedene Quellen verursacht werden können. Blitzschläge in der Nähe, Netzstörungen oder sogar das Ein- und Ausschalten leistungsintensiver Geräte können Spannungsspitzen im Stromnetz und in den angeschlossenen Kabeln verursachen. Ohne eine geeignete Erdung fließt diese überschüssige Energie nicht sicher in die Erde ab, sondern sucht sich den Weg durch deine empfindliche Elektronik. Dies kann zu sofortigen Ausfällen oder zu schleichenden Schäden führen, die die Lebensdauer deiner Geräte verkürzen.
Elektrostatische Entladung (ESD) ist eine weitere Bedrohung, die durch Erdung minimiert wird. Der menschliche Körper kann sich durch Reibung elektrostatisch aufladen. Berührst du dann unbedacht ein elektronisches Bauteil, kann diese Ladung in Form eines winzigen, aber potenziell zerstörerischen Stromschlags entladen werden. Ein geerdetes Patchpanel, das mit einem geerdeten System verbunden ist, leitet diese Ladungen ab und schützt so die angeschlossenen Geräte.
Vermeidung von elektromagnetischen Störungen (EMI) und Radiofrequenzstörungen (RFI)
Netzwerkkabel, insbesondere solche, die große Datenmengen übertragen, können als Antennen fungieren und externe elektromagnetische Felder (EMI) oder Radiofrequenzstörungen (RFI) einfangen. Diese Störungen können die Datenintegrität beeinträchtigen, zu Fehlern bei der Datenübertragung führen und die Leistung des Netzwerks erheblich mindern. Eine ordnungsgemäße Erdung des Patchpanels hilft dabei, diese externen Störquellen abzuschirmen und abzuleiten.
Das Metallgehäuse vieler Patchpanels ist oft als Teil der Abschirmung konzipiert. Wenn dieses Gehäuse mit der Erdung verbunden ist, bildet es einen Teil eines Faraday’schen Käfigs um die empfindlichen Komponenten. Dies minimiert die Anfälligkeit für externe Störsignale und verhindert, dass das Patchpanel selbst als Quelle für EMI/RFI fungiert, was sich positiv auf die Gesamtqualität der Netzwerkkommunikation auswirkt.
Sicherstellung der Signalqualität und Datenintegrität
Für Hochgeschwindigkeitsnetzwerke, wie z.B. Gigabit-Ethernet oder höhere Standards, ist eine stabile und störungsfreie Signalübertragung entscheidend. Selbst kleine unerwünschte Spannungsdifferenzen im Netzwerk können die Signalintegrität beeinträchtigen, was zu Paketverlusten, langsameren Übertragungsraten und inkonsistenten Verbindungen führt. Der Potentialausgleich sorgt dafür, dass alle Komponenten im Netzwerk auf einem einheitlichen elektrischen Potenzial liegen. Dies reduziert Gleichtaktstörungen, die oft durch unterschiedliche Erdungspotenziale entstehen.
Wenn du sicherstellen möchtest, dass deine Datenpakete ohne Fehler und Verzögerungen ihr Ziel erreichen, ist die Erdung des Patchpanels ein wichtiger Baustein. Sie trägt dazu bei, ein sauberes Signal durch das gesamte Netzwerk zu leiten, von der Quelle bis zum Endgerät.
Erfüllung von Sicherheitsvorschriften und Normen
In vielen Ländern und Industrien gibt es strenge Vorschriften und Normen für die elektrische Sicherheit, insbesondere in Bezug auf IT- und Telekommunikationsanlagen. Die korrekte Erdung von Patchpanels ist oft eine explizite Anforderung dieser Normen, wie z.B. die EN 50173 oder die TIA/EIA-Standards. Die Einhaltung dieser Vorschriften ist nicht nur rechtlich notwendig, sondern schützt auch die Betreiber und Nutzer der Anlage vor Gefahren und stellt sicher, dass die Installation den Industriestandards entspricht.
Betreibst du ein professionelles Netzwerk, sei es in einem Bürogebäude, einem Rechenzentrum oder einer industriellen Anlage, ist die konforme Erdung deiner Infrastruktur unerlässlich. Dies vermeidet nicht nur kostspielige Nachrüstungen oder behördliche Auflagen, sondern unterstreicht auch dein Engagement für höchste Sicherheits- und Qualitätsstandards.
Wie funktioniert die Erdung eines Patchpanels?
Die Erdung eines Patchpanels ist ein integrierter Prozess, der sicherstellt, dass das Panel und die angeschlossenen Geräte sicher mit der Erdung der elektrischen Anlage verbunden sind. Dies wird typischerweise durch spezifische Anschlusspunkte und die Verwendung von Erdungsleitungen erreicht.
Die Rolle des Erdungspunktes am Patchpanel
Die meisten professionellen Patchpanels sind mit einem dedizierten Erdungsanschluss ausgestattet. Dies ist oft eine Schraube oder ein Klemmanschlusspunkt, der direkt mit dem Metallgehäuse des Patchpanels verbunden ist. Dieses Gehäuse spielt eine wichtige Rolle bei der Abschirmung und der Ableitung von elektrischen Störungen.
Es ist entscheidend, diesen Erdungspunkt zu identifizieren und sicherzustellen, dass er für die Verbindung vorbereitet ist. Oft sind diese Punkte farblich gekennzeichnet oder mit einem Erdungssymbol versehen, um eine einfache Identifizierung zu ermöglichen.
Die Verbindung zur Haupterdungsschiene (PE)
Der Erdungspunkt des Patchpanels muss mit der Haupterdungsschiene (Protective Earth – PE) des Gebäudes verbunden werden. Diese Haupterdungsschiene ist das zentrale Element, das alle Erdungspunkte einer elektrischen Anlage miteinander verbindet und letztendlich in den Erdboden abgeleitet wird. Die Verbindung erfolgt in der Regel mit einem geeigneten Erdungsleiter, dessen Querschnitt den lokalen elektrischen Normen und Vorschriften entspricht.
Die Auswahl des richtigen Erdungsleiters ist wichtig. Er muss ausreichend dimensioniert sein, um im Falle einer Überspannung oder eines Kurzschlusses die auftretenden Ströme sicher ableiten zu können, ohne selbst zu überhitzen oder zu versagen. Die Verbindung muss fest und korrosionsbeständig sein, um eine dauerhafte und zuverlässige Erdung zu gewährleisten.
Bedeutung der durchgängigen Erdung über das gesamte Netzwerk
Eine isolierte Erdung des Patchpanels ist nicht ausreichend. Für eine effektive Schutzfunktion muss die Erdung durchgängig über das gesamte Netzwerk erfolgen. Das bedeutet, dass auch die Gehäuse von Switches, Servern, Routern und anderen aktiven und passiven Netzwerkkomponenten korrekt geerdet sein müssen. Dies schafft ein einheitliches Erdungspotenzial über alle angeschlossenen Geräte hinweg.
Wenn nur ein einzelnes Gerät im Netzwerk nicht geerdet ist, kann dies zu Potentialdifferenzen führen, die Störungen verursachen. Stell dir vor, du hast eine Kette von miteinander verbundenen Geräten; wenn an einem Punkt der Kette die Verbindung zur Erde fehlt, wird diese Kette anfällig. Die durchgängige Erdung stellt sicher, dass alle Glieder der Kette sicher und auf demselben elektrischen Niveau sind.
Typische Erdungsszenarien und deren Umsetzung
Die genaue Umsetzung der Erdung kann je nach Installationsumgebung und den verwendeten Komponenten variieren. Es gibt jedoch einige allgemeine Szenarien und bewährte Praktiken, die du beachten solltest.

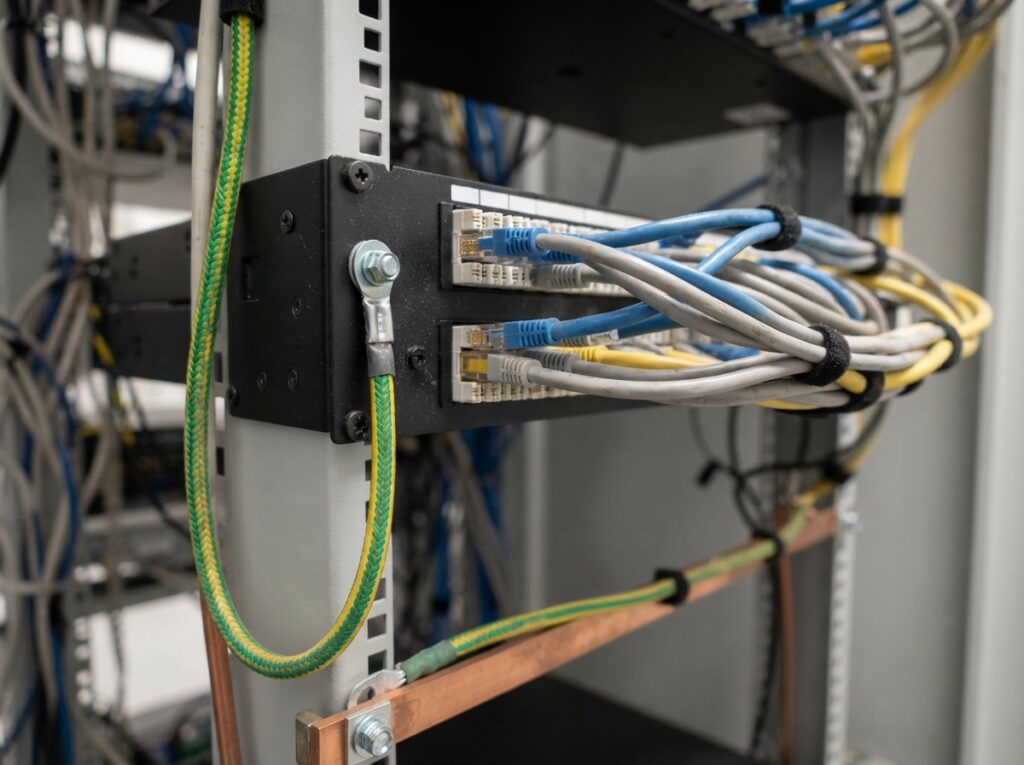

Erdung in Rack-Installationen
In Rack-Installationen, wie sie in Rechenzentren oder Serverräumen üblich sind, ist die Erdung von Patchpanels besonders kritisch. Hier werden oft spezielle Erdungsschienen im Rack verwendet, an denen sowohl die Patchpanels als auch die dazugehörigen Switches und andere Geräte angeschlossen werden. Diese Schienen sind dann mit der Haupterdung des Gebäudes verbunden.
Es ist empfehlenswert, für jede Komponente im Rack einen separaten, aber gemeinsam an die Rack-Erdungsschiene angeschlossenen Erdungsleiter zu verwenden. Dies vermeidet, dass Probleme an einem Gerät die Erdung anderer Geräte beeinträchtigen. Die Verwendung von kurzen, direkten Verbindungen minimiert zudem den Leitungswiderstand.
Erdung von strukturierten Verkabelungssystemen
Bei strukturierten Verkabelungssystemen, die über Gebäude verteilt sind, muss die Erdung ebenfalls sorgfältig geplant werden. Hierbei ist oft die Verbindung der Erdungsleiter von den Netzwerkdosen in den Büros über die Zwischenverteiler bis hin zum Hauptverteiler und dann zur Haupterdungsschiene des Gebäudes erforderlich. Jede Netzwerkdose mit Metallgehäuse sollte ebenfalls mit der Erdung verbunden sein.
Auch die Abschirmung von geschirmten Kabeln (STP) und Steckverbindern muss korrekt mit dem Erdungssystem verbunden werden, um die volle Funktion der Abschirmung zu gewährleisten. Eine nicht korrekt geerdete Abschirmung kann sogar als Antenne wirken und Störungen in das Netzwerk einbringen.
Erdung von Glasfaserkabeln mit Metallkomponenten
Obwohl Glasfaserkabel selbst keine elektrischen Leiter sind, können die zugehörigen Komponenten wie Kabelsteckverbinder, Gehäuse von Medienkonvertern oder Verteilerkästen aus Metall gefertigt sein. Diese Metallteile müssen ebenfalls ordnungsgemäß geerdet werden, insbesondere wenn sie mit elektrisch aktiven Geräten verbunden sind oder sich in Umgebungen mit potenziellen elektrischen Gefahren befinden.
Auch bei Glasfaserkabeln ist es wichtig, die Erdung als Teil eines umfassenden Sicherheitskonzepts zu betrachten, um jegliche unerwünschten elektrischen Phänomene zu vermeiden.
Tabelle: Wichtige Aspekte der Patchpanel-Erdung
| Aspekt | Beschreibung | Relevanz | Umsetzung |
|---|---|---|---|
| Schutz vor Überspannung | Ableitung von Spannungsspitzen, die durch Blitzeinschläge oder Netzschwankungen entstehen. | Verhindert Hardware-Schäden und Datenverlust. | Verbindung des Patchpanel-Erdungspunktes mit der Haupterdungsschiene (PE) mittels geeignetem Leiter. |
| ESD-Management | Sichere Ableitung elektrostatischer Aufladungen von Personen und Geräten. | Schützt empfindliche elektronische Bauteile vor Zerstörung. | Durchgängige Erdung aller Komponenten im Netzwerk. |
| EMI/RFI-Reduktion | Minimierung der Aufnahme und Abstrahlung elektromagnetischer und Funkfrequenzstörungen. | Verbessert die Signalqualität und Datenintegrität. | Korrekte Erdung von geschirmten Patchpanels und Kabeln. |
| Systemstabilität | Schaffung eines einheitlichen elektrischen Potentials im gesamten Netzwerk. | Verhindert Gleichtaktstörungen und unerklärliche Netzwerkprobleme. | Sicherstellung, dass alle Netzwerkgeräte mit der Haupterdung verbunden sind. |
| Normenkonformität | Einhaltung von elektrischen Sicherheitsvorschriften und Industriestandards. | Gewährleistet Sicherheit und vermeidet rechtliche Probleme. | Beachtung lokaler und internationaler Erdungsvorschriften (z.B. VDE, IEC). |
Häufige Fehler bei der Erdung von Patchpanels und wie du sie vermeidest
Trotz der klaren Vorteile und Anleitungen gibt es immer wieder Fehler bei der Erdung von Patchpanels, die zu Problemen führen können. Das Bewusstsein für diese Fehler ist der erste Schritt, um sie zu vermeiden.
Unzureichende oder fehlende Erdung
Das offensichtlichste Problem ist, dass das Patchpanel gar nicht oder nur unzureichend geerdet wird. Dies kann passieren, wenn die Erdung vergessen wird, der richtige Erdungspunkt nicht identifiziert wird oder die Verbindung als unwichtig abgetan wird. Die Konsequenzen sind die bereits genannten Risiken wie Überspannungsschäden und Störungen.
Vermeidung: Stelle sicher, dass jedes Patchpanel einen dedizierten Erdungsanschluss hat und dieser fachgerecht mit der Haupterdungsschiene verbunden ist. Verlasse dich nicht auf zufällige Verbindungen.
Verwendung ungeeigneter Erdungsleiter
Nicht jeder Draht ist ein Erdungsleiter. Die Verwendung von dünnen, ungeschützten oder falsch angeschlossenen Leitern kann die Erdung unwirksam machen oder sogar gefährlich sein. Der Querschnitt des Leiters muss den spezifischen Anforderungen der Anlage und den geltenden Normen entsprechen.
Vermeidung: Verwende ausschließlich für die Erdung vorgesehene, ausreichend dimensionierte und zugelassene Erdungsleiter. Achte auf eine sichere und feste Verbindung an beiden Enden.
Fehlende durchgängige Erdung im Netzwerk
Wenn nur das Patchpanel geerdet ist, aber die daran angeschlossenen Geräte nicht, ist die Schutzwirkung unvollständig. Dies kann zu Potentialdifferenzen führen, die trotz der Erdung des Patchpanels Störungen verursachen.
Vermeidung: Integriere die Erdung aller Netzwerkkomponenten (Switches, Server, etc.) in deine Installationspläne. Stelle sicher, dass eine durchgängige Verbindung zur Haupterdung besteht.
Beschädigte Erdungsverbindungen
Mechanische Beschädigungen, Korrosion oder lose Verbindungen können die Integrität der Erdung beeinträchtigen. Dies kann schleichend geschehen und zu sporadischen Störungen führen, deren Ursache schwer zu finden ist.
Vermeidung: Führe regelmäßige Inspektionen deiner Erdungsverbindungen durch. Achte auf Anzeichen von Beschädigungen oder Korrosion und ziehe lose Verbindungen nach.
Das sind die neuesten Patchpanel Erdung Produkte mit der besten Bewertung
FAQ – Häufig gestellte Fragen zu Patchpanel erden: Warum der Potentialausgleich wichtig ist
Muss jedes Patchpanel geerdet werden?
Ja, jedes Patchpanel, das in einem professionellen Netzwerk eingesetzt wird, sollte gemäß den geltenden Sicherheitsvorschriften und zur Gewährleistung der Signalintegrität geerdet werden. Dies gilt unabhängig davon, ob es sich um ein ungeschirmtes (UTP) oder geschirmtes (STP) Patchpanel handelt, obwohl die Erdung bei geschirmten Systemen noch kritischer für die Abschirmwirkung ist.
Welche Art von Erdungsleiter sollte ich verwenden?
Die Art und der Querschnitt des Erdungsleiters hängen von den lokalen elektrischen Normen und den spezifischen Anforderungen deiner Installation ab. In der Regel werden grüngelbe Kabel mit ausreichendem Querschnitt verwendet. Konsultiere immer die einschlägigen Normen (z.B. VDE-Vorschriften in Deutschland) oder einen qualifizierten Elektriker, um den korrekten Leiter zu bestimmen.
Kann ich die Erdung des Patchpanels über das Stromkabel des verbundenen Geräts herstellen?
Dies ist in der Regel keine empfohlene oder zulässige Praxis. Die Erdung sollte direkt vom Erdungspunkt des Patchpanels über einen eigenen, dedizierten Erdungsleiter zur Haupterdungsschiene erfolgen. Die Erdung über das Stromkabel ist oft nicht ausreichend dimensioniert und birgt eigene Risiken.
Was passiert, wenn mein Patchpanel nicht geerdet ist?
Wenn dein Patchpanel nicht geerdet ist, setzt du deine Netzwerkkomponenten einem erhöhten Risiko von Schäden durch Überspannungen und elektrostatische Entladungen aus. Dies kann zu Datenverlust, Geräteausfällen und einer allgemeinen Verschlechterung der Netzwerkperformance führen. Zudem können Sicherheitsrisiken für Personen entstehen.
Wie oft sollte ich die Erdung meines Patchpanels überprüfen?
Eine regelmäßige Überprüfung der Erdungsverbindungen wird empfohlen, insbesondere nach größeren Änderungen an der Infrastruktur oder wenn Probleme im Netzwerk auftreten. Eine jährliche Inspektion ist oft ein guter Richtwert, um sicherzustellen, dass alle Verbindungen intakt und zuverlässig sind.
Beeinflusst die Erdung die Geschwindigkeit meines Netzwerks?
Eine korrekte Erdung verbessert die Signalqualität und reduziert Störungen, was indirekt zu einer stabileren und potenziell schnelleren Datenübertragung führt, indem Paketverluste minimiert werden. Eine fehlerhafte oder fehlende Erdung kann jedoch zu erheblichen Geschwindigkeitseinbußen führen.
Muss die Erdung im ganzen Gebäude einheitlich sein?
Ja, idealerweise sollte die Erdung im gesamten Gebäude oder in der Anlage einheitlich und korrekt ausgeführt sein. Dies schafft ein gemeinsames Erdungspotenzial, das für den störungsfreien Betrieb empfindlicher elektronischer Geräte, einschließlich Netzwerkausrüstung, unerlässlich ist. Eine einheitliche Erdung minimiert Potentialdifferenzen zwischen verschiedenen Bereichen.
