Du planst die Installation einer Netzwerk-Doppeldose mit zwei LAN-Anschlüssen und möchtest sicherstellen, dass deine Netzwerkinfrastruktur optimal aufgestellt ist? Eine durchdachte Planung ist essenziell, um von einer stabilen und leistungsfähigen Verbindung für deine Geräte zu profitieren und zukünftige Erweiterungen zu ermöglichen. Dieser Leitfaden führt dich durch die wichtigsten Aspekte, damit deine Netzwerk-Doppeldose exakt deinen Anforderungen entspricht.
Das sind die beliebtesten Netzwerkdose Produkte

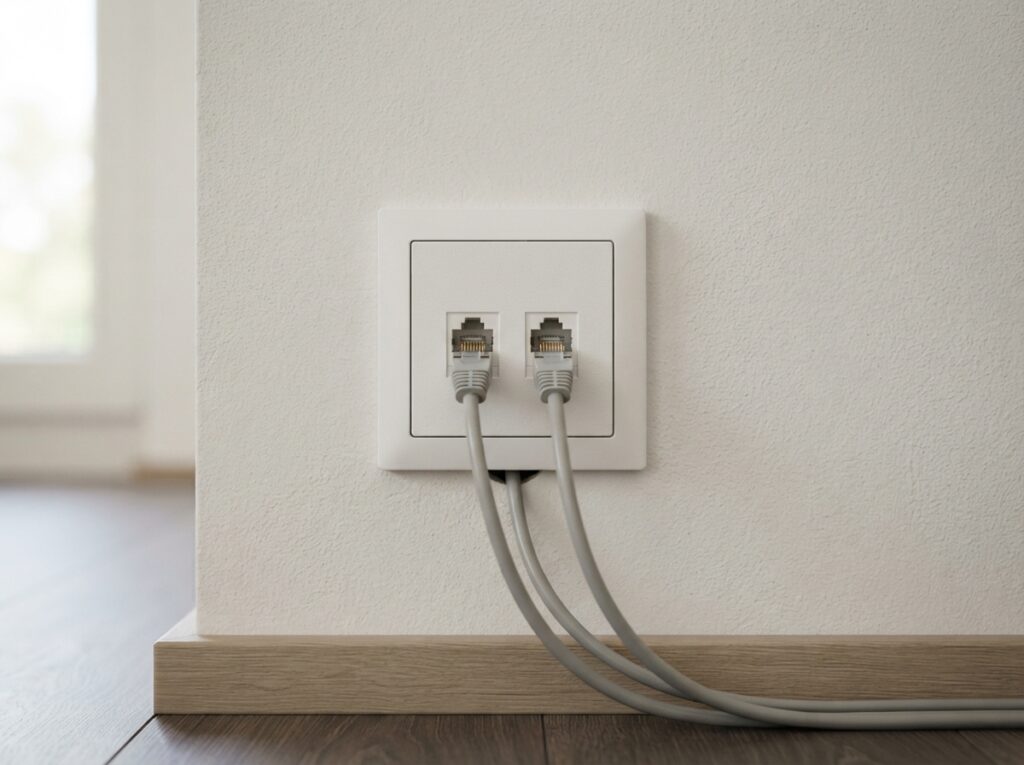

Warum eine Netzwerk-Doppeldose mit zwei LAN-Anschlüssen?
Die Entscheidung für eine Netzwerk-Doppeldose mit zwei LAN-Anschlüssen bietet dir Flexibilität und Komfort. Sie ist ideal, wenn du an einem bestimmten Standort mehrere kabelgebundene Netzwerkgeräte nutzen möchtest, ohne zusätzliche Dosen oder Verteiler im Raum zu benötigen. Typische Einsatzgebiete sind:
- Arbeitsplatz im Homeoffice: Ein Anschluss für deinen Computer und ein weiterer für einen Drucker, ein NAS (Network Attached Storage) oder eine Dockingstation.
- Wohnzimmer: Ein Anschluss für den Smart-TV und ein weiterer für eine Spielekonsole oder einen Streaming-Player.
- Schlafzimmer: Ein Anschluss für einen weiteren Fernseher und ein anderes Gerät, das eine stabile Internetverbindung benötigt.
- Büroräume: Ermöglicht die Anbindung von Arbeitsplatzrechnern und zusätzlichen Geräten wie Netzwerkdruckern oder VoIP-Telefonen.
Eine Doppeldose minimiert die Anzahl der sichtbaren Kabel und sorgt für ein aufgeräumtes Erscheinungsbild. Zudem vereinfacht sie die Verkabelung im Haus oder Büro, da du von einem zentralen Punkt aus zwei Geräte versorgen kannst.
Planungsschritte für die optimale Platzierung und Verkabelung
Bevor du mit der Installation beginnst, ist eine sorgfältige Planung unerlässlich. Berücksichtige dabei folgende Punkte:
1. Bedarfsanalyse: Wo werden die Anschlüsse wirklich benötigt?
Definiere genau, welche Räume und welche Geräte du mit kabelgebundenen Netzwerkanschlüssen versorgen möchtest. Überlege, ob du in Zukunft weitere Geräte hinzufügen könntest und plane entsprechend großzügig. Berücksichtige auch die Art der Geräte: Benötigen sie hohe Bandbreiten (z.B. Gaming-PCs, 4K-Streaming) oder sind sie weniger anspruchsvoll (z.B. Smart-Home-Hubs)?
2. Standortwahl der Doppeldose
Der ideale Standort ist dort, wo du die meisten Geräte bündeln kannst. Achte auf:
- Nähe zu den Endgeräten: Vermeide unnötig lange Kabelwege.
- Erreichbarkeit: Die Dose sollte gut zugänglich sein, falls du Kabel austauschen oder neue Geräte anschließen möchtest.
- Ästhetik: Die Dose fügt sich idealerweise unauffällig in das Raumkonzept ein.
- Zugang zum Netzwerk-Backbone: Die Dose muss mit dem Netzwerk-Switch oder Router verbunden werden können. Dies erfordert in der Regel eine Verlegung von Netzwerkkabeln vom zentralen Netzwerk-Punkt zur gewünschten Installationsstelle.
3. Wahl des richtigen Netzwerkkabels
Für moderne Netzwerke sind mindestens CAT 6-Kabel empfehlenswert, besser noch CAT 6a oder CAT 7. Diese unterstützen höhere Übertragungsgeschwindigkeiten (1 Gbit/s bis 10 Gbit/s) und sind besser gegen Störeinflüsse abgeschirmt. Achte auf die richtige Bezeichnung (z.B. S/FTP für doppelt geschirmte Kabel), besonders wenn die Kabel in der Nähe von Stromleitungen verlegt werden.
4. Verkabelung vom Verteilerpunkt zur Doppeldose
Du benötigst insgesamt zwei separate Netzwerkkabel, die von deinem zentralen Netzwerk-Switch oder Router zu der Stelle führen, an der die Doppeldose montiert wird. Jedes Kabel muss an beiden Enden korrekt aufgelegt werden:
- Am Verteilerpunkt (Switch/Router): Die Kabel werden in freie Ports des Switches gesteckt (bei Patchpanel-Installation entsprechend auf das Patchpanel aufgelegt).
- An der Netzwerk-Doppeldose: Jedes Kabel wird auf eine separate LSA-Klemme (Low-Stress-Abschluss) der Netzwerkdose aufgelegt. Hierbei ist die korrekte Farbcodierung nach TIA/EIA-568A oder 568B entscheidend. In den meisten europäischen Installationen wird die 568B-Norm verwendet.
5. Montage der Netzwerk-Doppeldose
Netzwerk-Doppeldosen werden typischerweise in einer Standard-Unterputzdose oder als Aufputzvariante montiert. Die eigentliche Installation der Dose erfordert das Abisolieren der Netzwerkkabel und das Auflegen der einzelnen Adernpaare auf die farbcodierten LSA-Klemmen. Achte auf:
- Sauberes Abisolieren: Nicht zu viel vom Kabelmantel entfernen, um die Abschirmung zu erhalten.
- Korrekte Belegung: Die Adern müssen gemäß der gewählten Norm (z.B. 568B) an den richtigen Klemmen befestigt werden. Ein fehlerhaftes Auflegen führt zu Verbindungsproblemen oder gar keinen Verbindungen.
- Sicherer Sitz: Stelle sicher, dass alle Adern fest in den Klemmen sitzen und keine Kurzschlüsse entstehen.
- Zugentlastung: Viele Dosen bieten eine Zugentlastung für das Kabel, was die Haltbarkeit erhöht.
6. Testen der Installation
Nach der Montage der Dose und dem Auflegen der Kabel ist ein Test unerlässlich. Verwende einen Netzwerktester (Cable Tester), um die Durchgängigkeit und korrekte Belegung jedes Kabels zu prüfen. Dieser Test identifiziert Probleme wie:
- Offene Leitungen
- Kurzschlüsse
- Falsche Aderpaarbelegung
- Kreuzungen von Leitungen
Ein solcher Tester ist ein unverzichtbares Werkzeug für jeden, der Netzwerkkabel fachgerecht verlegen möchte.
Typen von Netzwerk-Doppeldosen
Es gibt verschiedene Ausführungen von Netzwerk-Doppeldosen, die sich in Design, Abschirmung und Anschlussart unterscheiden:
- Unshielded Twisted Pair (UTP): Ohne zusätzliche Abschirmung, gut für Umgebungen mit geringen Störeinflüssen.
- Shielded Twisted Pair (STP) / Foiled Twisted Pair (FTP) / Screened Foiled Twisted Pair (SFTP): Mit Abschirmung (Kupferfolie oder Geflecht) zum Schutz vor elektromagnetischen Interferenzen. SFTP bietet die höchste Abschirmung.
- Anschlussart: Die meisten modernen Dosen nutzen LSA-Klemmen. Ältere Modelle könnten noch Schraubklemmen haben, diese sind aber weniger empfehlenswert.
- Design: Es gibt Dosen in verschiedenen Designs und Farben, passend zu Schalterprogrammen verschiedener Hersteller. Achte auf Kompatibilität, wenn du sie in bestehende Schalterserien integrieren möchtest.
Auswahl der passenden Komponenten
Die Wahl der richtigen Komponenten ist entscheidend für die Leistungsfähigkeit deines Netzwerks:
Netzwerk-Doppeldose
Achte auf die Kategorie (Cat 6, Cat 6a, Cat 7) und die Abschirmung, die zu deinem Bedarf und den verlegten Kabeln passt. Eine Cat 6a Dose mit S/FTP-Unterstützung ist zukunftssicher für Geschwindigkeiten bis 10 Gbit/s.
Netzwerkkabel
Verwende durchgehend Kabel der gleichen oder einer höheren Kategorie als die Dose und die Netzwerkkarte deines Endgeräts. Sorge für eine korrekte Verlegung ohne Knicke und vermeide direkte Parallelläufe mit Starkstromkabeln über größere Distanzen.
Patchpanel (optional, aber empfehlenswert in zentralen Verteilern)
Wenn du mehrere Netzwerkkabel von verschiedenen Punkten im Haus oder Büro bündelst, ist ein Patchpanel am zentralen Verteilerpunkt (z.B. im Keller oder Technikraum) eine saubere und übersichtliche Lösung. Hier werden die Kabel von den Dosen auf LSA-Klemmen aufgelegt und dann mit kurzen Patchkabeln mit dem Switch verbunden.
Netzwerk-Switch
Stelle sicher, dass dein Switch genügend Ports für alle deine Geräte hat und die gewünschte Geschwindigkeit (z.B. Gigabit Ethernet) unterstützt. Ein Managed Switch bietet zusätzliche Konfigurationsmöglichkeiten, ist aber für private Netzwerke oft nicht notwendig.
| Aspekt | Empfehlung für Netzwerk-Doppeldosen (2x LAN) | Begründung |
|---|---|---|
| Kabelkategorie | Mindestens CAT 6, besser CAT 6a oder CAT 7 | Zukunftssicherheit, höhere Bandbreiten für anspruchsvolle Anwendungen (Gaming, 4K-Streaming, große Datenübertragungen). |
| Abschirmung | S/FTP (Screened Foiled Twisted Pair) | Schutz vor elektromagnetischen Störeinflüssen, besonders wichtig bei paralleler Verlegung mit Stromkabeln oder in Umgebungen mit vielen elektrischen Geräten. |
| Anschlussklemmen | LSA (Low-Stress-Abschluss) | Ermöglicht eine einfache und sichere Montage ohne Spezialwerkzeug (außer einem LSA-Werkzeug zum Einpressen) und sorgt für guten Kontakt. |
| Installationsort | Bedarfsorientiert, in der Nähe der zu verbindenden Geräte | Minimiert Kabellängen und sorgt für eine aufgeräumte Optik. |
| Normkonformität | TIA/EIA-568B (in Europa üblich) | Stellt die Kompatibilität mit anderen Netzwerkkomponenten und die korrekte Funktion sicher. |
Häufige Fehlerquellen und wie du sie vermeidest
Bei der Planung und Installation einer Netzwerk-Doppeldose können einige Fehler auftreten, die zu Leistungseinbußen oder Totalausfall führen. Hier sind die häufigsten:
1. Falsche Aderbelegung
Dies ist der Klassiker. Wenn die Adern nicht korrekt gemäß der Norm (z.B. 568B) auf die LSA-Klemmen aufgelegt werden, funktioniert die Verbindung entweder gar nicht oder nur fehlerhaft und langsam. Vermeidung: Nutze das Farbleitsystem der Dose und des Kabels exakt und vergleiche die Belegung bei jedem Anschluss.
2. Unzureichende Abschirmung oder falsche Verlegung von geschirmten Kabeln
Wenn du geschirmte Kabel (FTP, S/FTP) verwendest, muss die Abschirmung an beiden Enden korrekt mit der Dose bzw. dem Patchpanel verbunden sein. Eine nicht durchgängige Abschirmung kann sogar mehr Probleme verursachen als gar keine. Vermeidung: Achte darauf, dass die Abschirmung des Kabels Kontakt zur entsprechenden Kontaktfläche an der Dose/am Patchpanel hat und die Masse durchgängig ist.
3. Beschädigung der Kabel während der Verlegung
Knicke, Quetschungen oder Schnitte in den Netzwerkkabeln können die Signalqualität erheblich beeinträchtigen. Vermeidung: Verlege Kabel sorgfältig, vermeide scharfe Biegungen (Mindestbiegeradius beachten) und schütze sie vor mechanischer Belastung.
4. Zu lange Kabelwege
Obwohl die Normen für Netzwerkkabel bestimmte maximale Längen definieren (z.B. 100 Meter für Ethernet), kann eine übermäßig lange Verkabelung zu Signalverlusten führen, besonders bei hohen Geschwindigkeiten.
Vermeidung: Plane die Position der Doppeldosen so nah wie möglich an den Endgeräten und dem zentralen Verteilerpunkt.
5. Mischung verschiedener Kabelkategorien oder Komponenten
Wenn du z.B. CAT 7-Kabel verlegst, aber eine CAT 5e-Dose verwendest, wird die Gesamtleistung auf das schwächste Glied reduziert. Vermeidung: Verwende durchgehend Komponenten der gleichen oder einer höheren Kategorie, um die maximale Leistung zu erzielen.
6. Fehlende oder fehlerhafte Erdung bei geschirmten Systemen
Bei geschirmten Netzwerksystemen ist eine korrekte Erdung wichtig, um Potentialunterschiede und Brummschleifen zu vermeiden. Vermeidung: Informiere dich über die Erdungsvorschriften für deine spezifische Installation.
Das sind die neuesten Netzwerkdose Produkte mit der besten Bewertung
FAQ – Häufig gestellte Fragen zu Netzwerk-Doppeldose: Zwei LAN-Anschlüsse richtig planen
Kann ich eine Netzwerk-Doppeldose selbst installieren?
Ja, die Installation einer Netzwerk-Doppeldose ist mit etwas handwerklichem Geschick und dem richtigen Werkzeug gut selbst durchführbar. Wichtig sind die sorgfältige Beachtung der Anschlussnormen und eine korrekte Verlegung der Kabel, um eine zuverlässige Verbindung zu gewährleisten.
Welche Kabelkategorie ist die beste für meine Doppeldose?
Für moderne Heim- und Büronetzwerke sind mindestens CAT 6-Kabel empfehlenswert. Wenn du eine zukunftssichere Lösung möchtest, die auch für kommende Geschwindigkeiten gerüstet ist, wähle CAT 6a oder CAT 7. Diese unterstützen Geschwindigkeiten bis zu 10 Gbit/s.
Wie wichtig ist die Abschirmung bei Netzwerkkabeln und Dosen?
Die Abschirmung ist wichtig, wenn die Netzwerkkabel in der Nähe von Stromkabeln oder anderen Quellen elektromagnetischer Störungen verlegt werden. Sie schützt die Datenübertragung vor Interferenzen und sorgt für eine stabilere Verbindung. Für anspruchsvolle Umgebungen ist eine doppelt geschirmte Variante wie S/FTP ratsam.
Was bedeutet die Norm TIA/EIA-568B und wie wende ich sie an?
TIA/EIA-568B ist ein Standard für die Verdrahtung von Netzwerkkabeln. Er definiert die Reihenfolge der acht Adernpaare, die auf die Anschlussklemmen der Dose aufgelegt werden müssen. Die Farben der Adernpaare sind dabei vorgegeben (z.B. Orange-Weiß, Orange, Grün-Weiß, Blau, Blau-Weiß, Grün, Braun-Weiß, Braun). Das korrekte Anwenden dieser Norm stellt sicher, dass deine Netzwerkkabel mit anderen Geräten und Systemen kompatibel sind.
Brauche ich für jeden LAN-Anschluss ein eigenes Kabel von meinem Router/Switch?
Ja, für jeden einzelnen LAN-Anschluss deiner Doppeldose benötigst du ein separates Netzwerkkabel, das vom zentralen Netzwerk-Switch oder Router zu der Stelle der Doppeldose geführt wird. Die Doppeldose selbst ist nur eine Anschlussstelle, die Verkabelung erfolgt separat.
Was mache ich, wenn meine Netzwerk-Doppeldose nach der Installation nicht funktioniert?
Überprüfe zuerst die Aderbelegung an beiden Enden (Dose und Switch/Router) und stelle sicher, dass sie der Norm entspricht. Prüfe auf Kurzschlüsse oder offene Leitungen. Ein Netzwerktester ist hier das wichtigste Werkzeug zur Fehlersuche. Kontrolliere auch, ob die Kabel fest in den Klemmen sitzen.
Kann ich eine Netzwerk-Doppeldose mit einer Netzwerkkarte verbinden, die nur 100 Mbit/s unterstützt?
Ja, das ist problemlos möglich. Deine Netzwerk-Doppeldose und die verlegten Kabel können höhere Geschwindigkeiten unterstützen, aber die tatsächliche Verbindungsgeschwindigkeit wird durch die langsamste Komponente im Netzwerk bestimmt. Wenn deine Netzwerkkarte nur 100 Mbit/s unterstützt, wird die Verbindung auch nur mit dieser Geschwindigkeit aufgebaut, auch wenn die restliche Infrastruktur Gigabit oder schneller ist.
