Du benötigst eine Netzwerkverkabelung, die maximale Datenintegrität auch unter anspruchsvollsten Bedingungen garantiert? Dann ist die Auseinandersetzung mit S/FTP-Kabeln – kurz für Screened/Foiled Twisted Pair – unerlässlich, denn ihre mehrschichtige Abschirmung bietet einen unvergleichlichen Schutz vor elektromagnetischen Störungen (EMI) und Übersprechen.
Das sind die beliebtesten S/FTP Kabel Produkte
Was sind S/FTP-Kabel und warum sind sie besonders?
S/FTP-Kabel repräsentieren die Spitze der Netzwerkverkabelungstechnologie, wenn es um Störungsresistenz geht. Im Gegensatz zu weniger geschirmten Kabeltypen wie UTP (Unshielded Twisted Pair) oder STP (Shielded Twisted Pair) kombiniert S/FTP zwei Ebenen der Schirmung: eine Gesamtschirmung des Kabelbündels und eine zusätzliche Einzelschirmung jedes einzelnen Adernpaares. Diese duale Schutzmaßnahme minimiert effektiv externe und interne Störquellen, was zu stabileren und schnelleren Datenübertragungen führt, insbesondere in Umgebungen mit hoher elektrischer Aktivität oder in rechenintensiven Netzwerkinfrastrukturen.

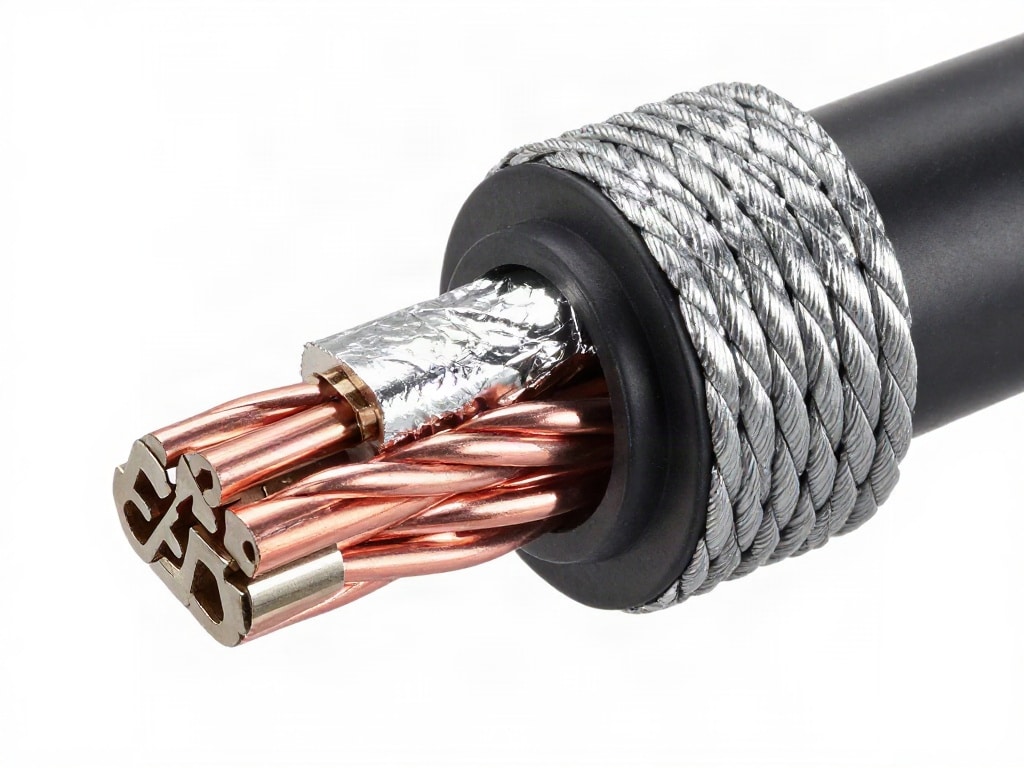

Der Aufbau von S/FTP-Kabeln im Detail
Das Geheimnis der Leistungsfähigkeit von S/FTP-Kabeln liegt in ihrem komplexen und sorgfältig konzipierten Aufbau. Jedes Element spielt eine entscheidende Rolle für die finale Schirmwirkung:
- Leiter: Im Kern jedes Adernpaares befinden sich solide oder litzenförmige Kupferleiter. Die Dicke und Reinheit des Kupfers beeinflussen die Signalqualität und Leitfähigkeit.
- Isolation der Adernpaare: Jedes einzelne Adernpaar ist mit einem Dielektrikum, meist Kunststoff (wie Polyethylen oder FEP), isoliert. Diese Isolation verhindert das Übersprechen zwischen den einzelnen Adern innerhalb eines Paares.
- Paarabschirmung (Foil): Direkt um jedes einzelne Adernpaar ist eine dünne Folie (oft Aluminiumfolie) gewickelt. Diese Folie, das „F“ in S/FTP, schirmt das jeweilige Adernpaar effektiv vor elektromagnetischen Einflüssen von benachbarten Paaren und externen Quellen ab.
- Adernpaar-Geflechtschirmung (Optional, aber häufig bei S/FTP): Manchmal sind die folienumwickelten Adernpaare zusätzlich von einem dünnen Geflecht umgeben. Dies erhöht die Abschirmung jedes einzelnen Paares weiter.
- Gesamtschirmung (Screen): Über das gesamte Bündel aller geschirmten Adernpaare wird eine weitere Schirmung gelegt. Dies kann entweder ein Geflecht (braid shield, BS) oder eine Folie (foil shield) sein. Bei S/FTP-Kabeln ist dies in der Regel ein hochwertiges Kupfergeflecht. Dieses „Screen“ schützt das gesamte Kabel vor externen elektromagnetischen Störungen.
- Außenmantel: Die äußerste Schicht des S/FTP-Kabels bildet der Mantel, der aus robusten Materialien wie PVC (Polyvinylchlorid), LSZH (Low Smoke Zero Halogen) oder PUR (Polyurethan) gefertigt ist. Der Mantel schützt die empfindliche Innenschicht vor mechanischer Beschädigung, Umwelteinflüssen und sorgt für die notwendige Flexibilität und Brandschutzklasse.
Der entscheidende Vorteil: Die doppelte Schirmung
Die Kombination aus individueller Paarabschirmung und einer Gesamtschirmung ist das Kernstück, das S/FTP-Kabel von anderen Kabeltypen abhebt. Diese duale Strategie bietet:
- Maximale Reduzierung von Übersprechen (Crosstalk): Die Folie um jedes Paar unterbindet effektiv, dass sich Signale von einem Paar auf ein anderes übertragen. Dies ist entscheidend für hohe Datenraten und die Integrität der übertragenen Daten, da Übersprechen zu Datenfehlern führen kann.
- Hohe Immunität gegenüber externen Störfeldern: Das äußere Geflecht oder die Folie bildet eine Barriere gegen elektromagnetische Wellen aus der Umgebung, wie sie von Netzteilen, Motoren, Leuchtstoffröhren oder anderen elektronischen Geräten ausgehen.
- Zuverlässigkeit auch in Hochfrequenzbereichen: Bei der Übertragung von Daten mit sehr hohen Frequenzen, wie sie in modernen Netzwerken Standard sind (z.B. 10 Gigabit Ethernet und höher), ist eine effektive Schirmung unerlässlich, um Signalverluste und Jitter (Schwankungen der Signalverzögerung) zu vermeiden.
- Bessere Leistung bei langen Kabelwegen: Während bei ungeschirmten Kabeln die Signalqualität über längere Distanzen rapide abnimmt, behalten S/FTP-Kabel ihre Integrität über größere Entfernungen bei, da die Störeinflüsse minimiert werden.
Anwendungsgebiete für S/FTP-Kabel
Aufgrund ihrer überlegenen Abschirmung und Zuverlässigkeit eignen sich S/FTP-Kabel besonders für kritische Netzwerkumgebungen, in denen maximale Performance und Stabilität gefordert sind:
- Rechenzentren: Hier sind hohe Datenraten und die Vermeidung von Ausfallzeiten von höchster Priorität.
- Industrielle Umgebungen: Fabrikhallen sind oft von starken elektromagnetischen Störungen durch Maschinen und Anlagen geprägt. S/FTP-Kabel sorgen hier für einen stabilen Netzwerkbetrieb.
- Medizinische Einrichtungen: In Krankenhäusern und Laboren ist die störungsfreie Datenübertragung für Diagnosegeräte und Patientenüberwachungssysteme lebenswichtig.
- Finanzinstitute: Schnelle und fehlerfreie Transaktionen erfordern eine absolut zuverlässige Netzwerkinfrastruktur.
- Serverräume und Netzwerkinfrastrukturen mit hoher Dichte: In Umgebungen, in denen viele Kabel dicht beieinanderliegen, ist die Reduzierung von Übersprechen essenziell.
- Netzwerke, die für zukünftige Geschwindigkeitsupgrades ausgelegt werden sollen: S/FTP-Kabel der Kategorien 6A, 7, 7A, 8 und höher sind für die Übertragung von 10 Gigabit Ethernet, 40 Gigabit Ethernet und sogar 100 Gigabit Ethernet über Kupfer ausgelegt.
Unterschiede zu anderen Kabeltypen im Vergleich
Um die Einzigartigkeit von S/FTP-Kabeln vollständig zu verstehen, ist ein direkter Vergleich mit gängigen Alternativen hilfreich:
| Merkmal | UTP (Unshielded Twisted Pair) | FTP/STP (Foiled/Shielded Twisted Pair) | S/FTP (Screened/Foiled Twisted Pair) |
|---|---|---|---|
| Paarabschirmung | Nein | Ja (Folie um jedes Paar) | Ja (Folie um jedes Paar) |
| Gesamtschirmung | Nein | Ja (Geflecht oder Folie um alle Paare) | Ja (Geflecht oder Folie um alle Paare) |
| Schutz vor Übersprechen | Basis | Gut | Sehr Gut / Hervorragend |
| Immunität gegen externe EMI | Gering | Gut | Sehr Gut / Hervorragend |
| Kosten | Niedrig | Mittel | Hoch |
| Flexibilität | Sehr hoch | Mittel | Mittel bis Gering (abhängig vom Mantel und der Schirmung) |
| Installationsaufwand | Gering | Mittel (Erdung wichtig) | Hoch (Erdung und sorgfältige Handhabung zwingend) |
Während UTP-Kabel für einfache Heimnetzwerke oder Büroumgebungen ausreichen, sind FTP/STP und insbesondere S/FTP-Kabel die erste Wahl, wenn es auf höchste Zuverlässigkeit und Leistung ankommt. Die zusätzliche Schirmungsebene bei S/FTP minimiert nicht nur externe Störungen, sondern unterdrückt auch das interne Übersprechen zwischen den Adernpaaren auf ein Minimum, was für die Übertragung von Daten mit höchsten Geschwindigkeiten und Frequenzen absolut entscheidend ist.
Die Bedeutung der korrekten Installation
Die herausragenden Eigenschaften von S/FTP-Kabeln können nur dann voll ausgeschöpft werden, wenn sie korrekt installiert werden. Dies beinhaltet:
- Erdung: Die Gesamtschirmung des S/FTP-Kabels muss fachgerecht geerdet werden. Eine korrekte Erdung leitet potenzielle Störströme ab und verhindert, dass diese im Netzwerk zirkulieren. Ohne Erdung kann die Schirmung sogar zur Antenne für Störungen werden.
- Sorgfältige Verlegung: Vermeide scharfe Knicke und Quetschungen, da diese die Schirmung beschädigen können. Halte die Kabelabstände zu potenziellen Störquellen wie Stromkabeln oder Geräten mit starken Elektromotoren ein.
- Geeignete Steckverbinder und Patch Panels: Verwende ausschließlich geschirmte Steckverbinder (z.B. RJ45-Stecker mit Metallgehäuse) und Patch Panels, die für S/FTP-Kabel ausgelegt sind. Diese gewährleisten die Kontinuität der Schirmung vom Kabelende bis zum Endgerät.
- Spezialwerkzeuge: Für das Abisolieren und Montieren von S/FTP-Kabeln sind oft spezielle Werkzeuge erforderlich, um die einzelnen Schichten nicht zu beschädigen.
Das sind die neuesten S/FTP Kabel Produkte mit der besten Bewertung
FAQ – Häufig gestellte Fragen zu S/FTP-Kabel: Aufbau und Vorteile der starken Schirmung
Was bedeutet die Kennzeichnung S/FTP genau?
S/FTP steht für Screened/Foiled Twisted Pair. Das bedeutet, dass jedes einzelne Adernpaar (Twisted Pair) mit einer Folie (Foiled) geschirmt ist und das gesamte Kabelbündel zusätzlich mit einem Geflecht oder einer Folie (Screened) abgeschirmt ist.
Ist S/FTP-Kabel für alle Anwendungen notwendig?
Nein, S/FTP-Kabel sind nicht für jede Anwendung zwingend erforderlich. Für Heimnetzwerke oder Büros mit geringer Störanfälligkeit können einfachere Kabeltypen wie UTP ausreichend sein. S/FTP empfiehlt sich jedoch überall dort, wo höchste Datenintegrität, Geschwindigkeit und Störungsresistenz gefordert sind, wie in Rechenzentren oder industriellen Umgebungen.
Welche Datenraten werden mit S/FTP-Kabeln unterstützt?
S/FTP-Kabel unterstützen je nach Kategorie (z.B. Cat 6A, Cat 7, Cat 7A, Cat 8) eine breite Palette von Datenraten, von 1 Gigabit Ethernet bis hin zu 40 Gigabit Ethernet und sogar 100 Gigabit Ethernet über kurze Distanzen. Die höhere Kategorie des S/FTP-Kabels korreliert direkt mit der maximal unterstützten Datenrate und Bandbreite.
Wie unterscheidet sich S/FTP von STP-Kabeln?
STP (Shielded Twisted Pair) oder FTP (Foiled Twisted Pair) bezieht sich typischerweise auf eine einzige Schirmungsebene, entweder ein Geflecht (Shielded) oder eine Folie (Foiled) um das gesamte Kabelbündel. S/FTP geht einen Schritt weiter, indem es sowohl jedes einzelne Adernpaar folienisoliert als auch das gesamte Kabelbündel zusätzlich schirmt. Diese doppelte Schirmung bietet einen deutlich besseren Schutz.
Welche Art von Geräten kann ich mit S/FTP-Kabeln verbinden?
Du kannst praktisch jedes netzwerkfähige Gerät mit S/FTP-Kabeln verbinden, von Computern, Servern und Switches bis hin zu Routern, Access Points und NAS-Systemen. Sie sind besonders empfehlenswert für Server, Storage-Systeme und Netzwerkkomponenten, die höchste Leistung und Zuverlässigkeit erfordern.
Kann ich ein S/FTP-Kabel mit einem UTP-Stecker verwenden?
Es wird dringend davon abgeraten, S/FTP-Kabel mit UTP-Steckern zu verwenden. Die Schirmung der S/FTP-Kabel muss durchgehend sein und mit entsprechend geschirmten Steckverbindern und Netzwerkkomponenten verbunden werden, um die Vorteile der Abschirmung zu gewährleisten. Die Verwendung von ungeschirmten Steckern würde die gesamte Schirmwirkung zunichtemachen und möglicherweise sogar Probleme verursachen.
Ist die Installation von S/FTP-Kabeln komplizierter als bei UTP-Kabeln?
Ja, die Installation von S/FTP-Kabeln ist anspruchsvoller. Die Notwendigkeit einer korrekten Erdung, die sorgfältige Handhabung der verschiedenen Schirmungsebenen und die Verwendung spezialisierter Steckverbinder erfordern mehr Geschick und oft auch spezielle Werkzeuge im Vergleich zur einfachen Verlegung von UTP-Kabeln.
