Fragst du dich, wie dein Netzwerk ordentlich und funktionsfähig bleibt, auch wenn viele Kabel verbunden werden müssen? Ein Patchpanel ist die zentrale Komponente, die dir hilft, Ordnung in dein Verkabelungssystem zu bringen und flexible Verbindungen zu ermöglichen.
Das sind die beliebtesten Patchpanel Produkte

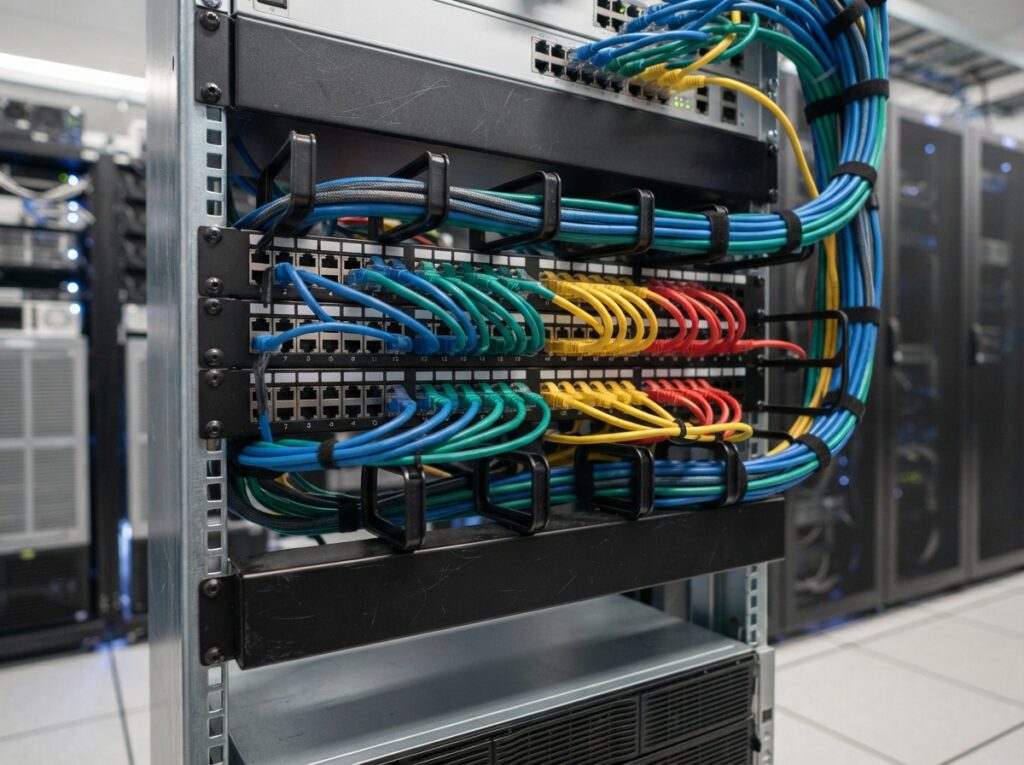

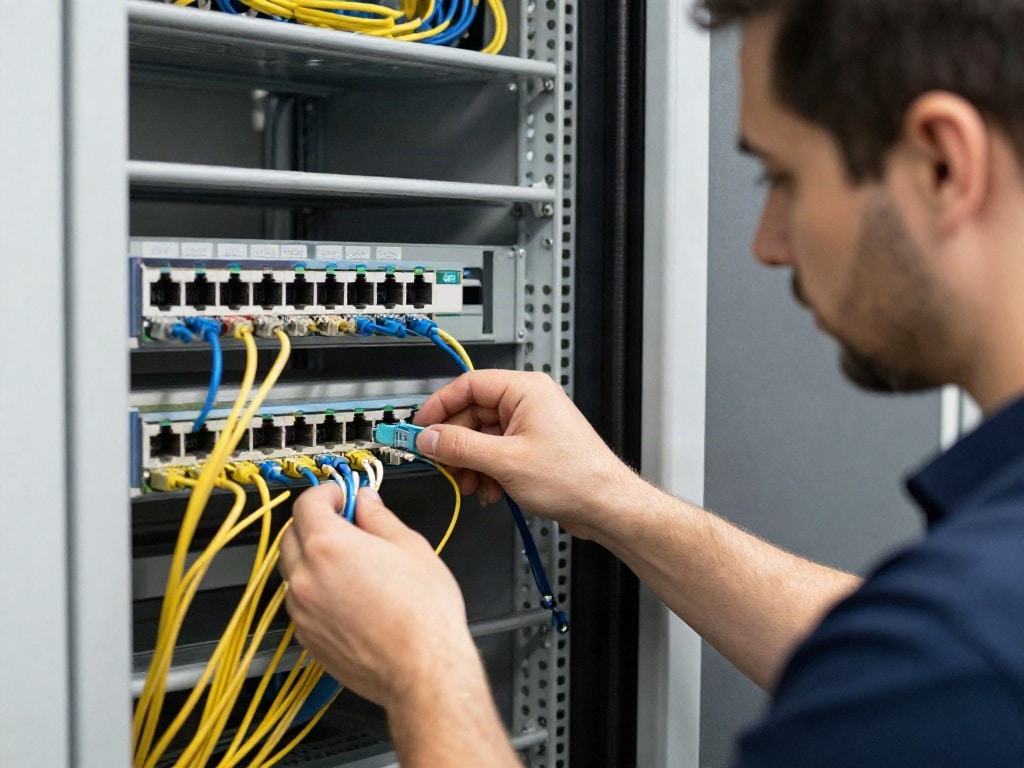

Was ist ein Patchpanel und warum brauchst du es?
Stell dir ein Patchpanel als eine Art Verteilerzentrale für deine Netzwerkkabel vor. Anstatt dass du jedes einzelne Kabel von deinem Computer oder Telefon direkt mit einem Switch oder einer Dose im Büro verbinden musst, werden alle diese Kabelenden an einem einzigen Punkt zusammengeführt – dem Patchpanel. Von dort aus kannst du dann mit kurzen, flexiblen Patchkabeln die gewünschten Verbindungen zu deinen Netzwerkgeräten herstellen. Das macht die Verwaltung deines Netzwerks erheblich einfacher, übersichtlicher und flexibler. Du kannst Geräte schnell hinzufügen, entfernen oder umkonfigurieren, ohne dich durch ein Dickicht von langen Kabeln kämpfen zu müssen. Ein gut organisiertes Netzwerk mit einem Patchpanel spart Zeit, vermeidet Fehler und erhöht die Zuverlässigkeit deiner IT-Infrastruktur.
Der Aufbau eines Patchpanels: Komponenten und Funktionen
Ein Patchpanel ist im Grunde eine passive Hardwarekomponente, die verschiedene Arten von Netzwerkanschlüssen zusammenfasst. Sein Aufbau ist logisch und darauf ausgelegt, eine einfache und strukturierte Verkabelung zu ermöglichen.
Anschlusstypen und Montage
Die Vorderseite eines Patchpanels ist bestückt mit einer Reihe von Ports, an die du deine Netzwerkkabel anschließen kannst. Die gängigsten Typen sind:
- RJ45-Ports: Dies sind die Standardanschlüsse für Ethernet-Kabel (Cat5e, Cat6, Cat6a, Cat7 usw.). An diese Ports schließt du die Netzwerkkabel an, die von deinen Arbeitsplätzen oder anderen Netzwerkgeräten kommen.
- LWL-Ports (Glasfaser): Für Glasfasernetzwerke gibt es Patchpanels mit entsprechenden Anschlüssen wie LC, SC oder ST. Diese werden verwendet, um Glasfaserverbindungen zu terminieren und zu verteilen.
Die Montage der Kabel an der Rückseite des Patchpanels variiert je nach Typ. Es gibt zwei Hauptvarianten:
- Punch-Down-Ports: Hier werden die einzelnen Adern des Netzwerkkabels mithilfe eines speziellen Werkzeugs (Punch-Down-Tool) in kleine Kontakte gedrückt, die eine elektrische Verbindung herstellen. Dies ist die gebräuchlichste Methode bei Kupfer-Patchpanels.
- Konnektor-Ports: Bei LWL-Patchpanels werden vorgefertigte Glasfaserkabel mit Steckern (z.B. LC-Duplex-Adapter) direkt in die Ports des Panels gesteckt.
Die Rückseite: Kabelmanagement und Organisation
Auf der Rückseite des Patchpanels befinden sich die Anschlusspunkte für die permanenten Kabelinstallationen. Hierbei ist eine sorgfältige Organisation entscheidend:
- Kennzeichnung: Jede Buchse oder jeder Port sollte klar und eindeutig gekennzeichnet sein. Diese Beschriftungen sind unerlässlich, um später die richtigen Kabel zu identifizieren und Verbindungen nachvollziehen zu können.
- Kabelbinder und Management-Vorrichtungen: Um Chaos zu vermeiden und die Langlebigkeit der Kabel zu gewährleisten, sind oft integrierte Kabelbinder-Schlaufen oder Management-Vorrichtungen vorhanden. Diese helfen, gebündelte Kabel ordentlich zu führen und Zugentlastung zu bieten.
U-Einheiten und Bauformen
Patchpanel werden in standardisierten Gehäusegrößen gefertigt, die sich an der Höheneinheit (HE oder U) in 19-Zoll-Rackschränken orientieren. Ein einzelnes U entspricht 1,75 Zoll (ca. 44,45 mm) in der Höhe. Je nach Anzahl der benötigten Ports und der verfügbaren Rackfläche kannst du zwischen verschiedenen U-Größen wählen, z.B. 1U, 2U oder sogar größere Einheiten für sehr umfangreiche Netzwerke.
Die Bauform eines Patchpanels kann variieren:
- Feste Patchpanels: Diese haben eine feste Anzahl von Ports und sind für permanente Installationen gedacht.
- Modulare Patchpanels: Diese ermöglichen es dir, einzelne Module mit verschiedenen Anschlusstypen (z.B. RJ45, LWL) nach Bedarf einzusetzen und zu ersetzen. Das bietet maximale Flexibilität.
Die Funktion eines Patchpanels: Wie es dein Netzwerk optimiert
Die Hauptfunktion eines Patchpanels ist die Zentralisierung und Organisation deiner Netzwerkinfrastruktur. Es dient als Schnittstelle zwischen der strukturierten Verkabelung im Gebäude und den aktiven Netzwerkkomponenten wie Switches und Routern.
Schaffung einer strukturierten Verkabelung
Ohne ein Patchpanel müsstest du jedes Endgerät direkt mit dem Switch verbinden. Dies würde zu einem Kabelsalat führen und die Fehlersuche sowie Änderungen extrem erschweren. Das Patchpanel bricht dieses Problem auf:
- Trennung von permanenter und flexibler Verkabelung: Die permanenten Kabel (oft im Boden oder in der Wand verlegt) enden auf der Rückseite des Patchpanels. Von der Vorderseite des Patchpanels aus werden dann kurze Patchkabel zu den Netzwerk-Switches oder anderen Geräten geführt. Dies ermöglicht es dir, die permanente Verkabelung zu değiştirmeden, ohne an jedem Arbeitsplatz neu auflegen zu müssen.
- Standardisierte Anschlüsse: Alle Anschlüsse auf der Vorderseite sind standardisiert, was die Verwendung von standardisierten Patchkabeln ermöglicht.
Flexibilität und einfache Administration
Ein entscheidender Vorteil ist die gesteigerte Flexibilität, die dir ein Patchpanel bietet:
- Schnelle Umkonfiguration: Wenn du beispielsweise einen neuen Arbeitsplatz einrichten oder ein bestehendes Gerät versetzen möchtest, musst du lediglich die entsprechenden Patchkabel auf der Vorderseite des Patchpanels umstecken. Das spart erheblich Zeit und Aufwand im Vergleich zum Umlegen permanenter Kabel.
- Fehlersuche: Bei Problemen im Netzwerk kannst du schnell und einfach einzelne Verbindungen auf dem Patchpanel prüfen. Die klare Kennzeichnung hilft dabei, die Ursache eines Problems schnell zu lokalisieren.
- Erweiterbarkeit: Wenn dein Netzwerk wächst, kannst du problemlos weitere Ports auf dem Patchpanel nutzen oder gegebenenfalls ein größeres Patchpanel installieren.
Erhöhung der Zuverlässigkeit und Lebensdauer der Verkabelung
Durch die Vermeidung von unnötigem Biegen, Ziehen und Verheddern der permanenten Kabel wird deren mechanische Belastung reduziert. Dies trägt zur Langlebigkeit der Verkabelung bei.
- Zugentlastung: Die Befestigung der Kabel auf der Rückseite des Patchpanels bietet oft eine gute Zugentlastung, was die Verbindungen schützt und verhindert, dass Kabel aus den Anschlüssen rutschen.
- Minimierung von Störungen: Eine saubere und geordnete Kabelführung reduziert das Risiko von elektromagnetischen Störungen (EMI), die die Signalqualität beeinträchtigen könnten.
Arten von Patchpaneln im Überblick
Patchpanel sind nicht gleich Patchpanel. Je nach Anwendungsbereich und Medium gibt es unterschiedliche Ausführungen. Die Wahl des richtigen Typs ist entscheidend für die Leistungsfähigkeit deines Netzwerks.
Kupfer-Patchpanels (Ethernet)
Dies sind die am weitesten verbreiteten Patchpanels, die für die Verkabelung mit Twisted-Pair-Kabeln (wie Cat5e, Cat6, Cat6a, Cat7) verwendet werden. Sie sind das Rückgrat der meisten LAN-Verbindungen.
- Kategorien (Cat-Klassen): Die Leistung eines Kupfer-Patchpanels wird durch die Kategorie des verwendeten Kabels bestimmt. Ein Cat6a-Patchpanel unterstützt höhere Geschwindigkeiten und Bandbreiten als ein Cat5e-Patchpanel. Achte darauf, dass die Kategorie des Patchpanels mindestens der des installierten Kabels entspricht oder höher ist.
- Geschirmte (STP) und ungeschirmte (UTP) Varianten: UTP-Patchpanels sind Standard und kostengünstiger. STP-Patchpanels bieten zusätzliche Abschirmung, um Interferenzen zu minimieren, was in Umgebungen mit hoher elektrischer Aktivität oder bei der Verwendung von Hochgeschwindigkeitskabeln (wie Cat7) von Vorteil sein kann.
- Anzahl der Ports: Verfügbar in verschiedenen Portdichten, von 12 Ports bis hin zu 48 Ports oder mehr auf einer 1U-Einheit.
Glasfaser-Patchpanels (LWL)
Für Hochgeschwindigkeitsverbindungen über größere Distanzen oder dort, wo elektromagnetische Immunität erforderlich ist, werden Glasfasernetzwerke eingesetzt. Glasfaser-Patchpanels sind die Terminals für diese Kabel.
- Faser-Typen: Du triffst auf Patchpanels für Singlemode (SM) und Multimode (MM) Glasfaserkabel. Die Wahl hängt von der Distanz und den Anforderungen an die Bandbreite ab.
- Steckertypen: Die gängigsten Anschlusstypen auf LWL-Patchpanels sind LC, SC, ST und MTRJ. LC-Stecker sind aufgrund ihrer kleinen Bauform und hohen Dichte sehr beliebt.
- Adapter vs. Spleißkassetten: Einige LWL-Patchpanels sind reine Adapter-Panels, in die fertige Patchkabel eingesteckt werden. Andere enthalten Spleißkassetten, in denen Glasfaserkabel von der permanenten Installation mit kurzen Patchkabeln verbunden (gespleißt) werden.
Spezial-Patchpanels
Neben den Standardtypen gibt es auch spezialisierte Patchpanels für bestimmte Anwendungen:
- Multimedia-Patchpanels: Diese können verschiedene Anschlusstypen auf einem Panel vereinen, z.B. RJ45, Koaxialkabel oder sogar Telefonanschlüsse (RJ11).
- Keystone-Patchpanels: Diese Panels verwenden Keystone-Module, die du flexibel nach Bedarf einsetzen kannst. Dies ermöglicht eine hohe Anpassungsfähigkeit bei der Konfiguration.
Patchpanel vs. Switch: Die Abgrenzung und Synergie
Es ist wichtig zu verstehen, dass ein Patchpanel und ein Netzwerk-Switch unterschiedliche, aber komplementäre Funktionen haben. Sie arbeiten oft Hand in Hand, um dein Netzwerk zu betreiben.
Der Switch: Das aktive Herzstück
Ein Netzwerk-Switch ist ein aktives Netzwerkgerät. Seine Hauptaufgabe ist es, Datenpakete zwischen verschiedenen Geräten in einem Netzwerk zu vermitteln. Er lernt die MAC-Adressen der angeschlossenen Geräte und leitet Daten gezielt an den richtigen Empfänger weiter. Switches sind für die Funktion des Netzwerks unerlässlich, da sie die Kommunikation ermöglichen.
Das Patchpanel: Der passive Organisator
Ein Patchpanel hingegen ist ein passives Gerät. Es trifft keine Entscheidungen über die Datenpakete und vermittelt sie nicht. Seine Funktion beschränkt sich auf die Bereitstellung von Anschlusspunkten und die Organisation der physischen Kabelverbindungen. Es ist sozusagen die Krawatte und das Hemd für deine Netzwerkkabel – sie sorgen für Ordnung und ein gepflegtes Erscheinungsbild.
Wie sie zusammenarbeiten
In einer typischen Netzwerkinfrastruktur sieht die Zusammenarbeit wie folgt aus:
- Strukturierte Verkabelung: Die Netzwerkkabel, die von den Arbeitsplätzen, Druckern oder anderen Geräten kommen, werden auf der Rückseite des Patchpanels terminiert.
- Patchverbindungen: Von der Vorderseite des Patchpanels werden kurze Patchkabel verwendet, um die einzelnen Ports des Patchpanels mit den Ports eines Netzwerk-Switches zu verbinden.
- Switch-Verteilung: Der Switch empfängt die Daten von den angeschlossenen Geräten über das Patchpanel und verteilt sie weiter an andere Geräte im Netzwerk oder ins Internet.
Diese Trennung zwischen strukturierter Verkabelung (via Patchpanel) und der aktiven Weiterleitung (via Switch) macht das Netzwerk modular, wartungsfreundlich und leicht erweiterbar. Wenn du ein Gerät austauschen musst, änderst du nur das Patchkabel am Patchpanel und am Switch, nicht aber die permanente Kabelinstallation.
Wichtige Auswahlkriterien für dein Patchpanel
Bei der Auswahl des richtigen Patchpanels für deine Bedürfnisse solltest du einige Schlüsselfaktoren berücksichtigen, um sicherzustellen, dass es optimal zu deiner Infrastruktur passt.
1. Anwendungsbereich und Medium
Der wichtigste Faktor ist, welches Medium du hauptsächlich verwendest: Kupferkabel (Ethernet) oder Glasfaser (LWL)?
- Für Ethernet-Netzwerke: Wähle ein Patchpanel, das für deine gewünschte Kategorie (z.B. Cat6a, Cat7) ausgelegt ist und entweder UTP oder STP unterstützt, je nach Umgebungsbedingungen.
- Für Glasfasernetze: Entscheide dich für den passenden Fasertyp (SM oder MM) und die benötigten Steckertypen (LC, SC etc.).
2. Portdichte und Baugröße (U-Einheiten)
Wie viele Anschlüsse benötigst du jetzt und in naher Zukunft? Die Portdichte gibt an, wie viele Anschlüsse ein Patchpanel auf einer bestimmten Bauhöhe (in HE oder U) bietet.
- Kleinere Büros oder Heimanwendungen: Ein 12- oder 24-Port-Patchpanel (oft 1U) kann ausreichend sein.
- Größere Unternehmen oder Rechenzentren: Hier sind 48-Port-Patchpanels oder auch größere Einheiten üblich, um die vorhandene Rackfläche optimal zu nutzen.
3. Qualität und Zertifizierung
Die Qualität des Patchpanels hat direkten Einfluss auf die Leistungsfähigkeit und Stabilität deines Netzwerks.
- Herstellerreputation: Investiere in Produkte von renommierten Herstellern, die für ihre Qualität bekannt sind.
- Normen und Standards: Achte darauf, dass das Patchpanel entsprechende Industriestandards erfüllt (z.B. TIA/EIA für Kupferkabel, ISO/IEC für Glasfaser). Dies stellt sicher, dass es mit anderen Netzwerkkomponenten kompatibel ist und die erwartete Leistung erbringt.
- Tests und Zertifikate: Einige hochwertige Patchpanels werden vom Hersteller auf ihre Leistung getestet und zertifiziert.
4. Einfache Installation und Wartung
Ein Patchpanel, das sich leicht installieren und warten lässt, spart dir langfristig Zeit und Nerven.
- Punch-Down-Werkzeuge: Bei Kupfer-Patchpanels ist es wichtig, ob die Punch-Down-Kontakte leicht zugänglich sind und mit gängigen Werkzeugen bearbeitet werden können.
- Beschriftungsmöglichkeiten: Gute Beschriftungsflächen oder die Möglichkeit, Etiketten anzubringen, sind für die spätere Administration Gold wert.
- Kabelmanagement-Optionen: Integrierte oder optional erhältliche Kabelmanagement-Kits können die Organisation erheblich erleichtern.
5. Kosten und Budget
Natürlich spielt auch der Preis eine Rolle. Vergleiche die Kosten verschiedener Modelle, aber bedenke, dass die günstigste Option nicht immer die beste ist. Eine höhere Anfangsinvestition in ein qualitativ hochwertiges Patchpanel kann sich durch geringere Wartungskosten, höhere Zuverlässigkeit und längere Lebensdauer auszahlen.
Das sind die neuesten Patchpanel Produkte mit der besten Bewertung
FAQ – Häufig gestellte Fragen zu Patchpanel: Funktion und Aufbau einfach erklärt
Was ist der Hauptzweck eines Patchpanels in einem Netzwerk?
Der Hauptzweck eines Patchpanels ist die Organisation und Zentralisierung der Netzwerkverkabelung. Es dient als physische Schnittstelle, an der die permanenten Kabelinstallationen von Endgeräten terminiert werden. Von dort aus können dann mit kurzen Patchkabeln flexible Verbindungen zu Netzwerk-Switches oder anderen aktiven Geräten hergestellt werden, was die Verwaltung, Wartung und Erweiterung des Netzwerks erheblich vereinfacht.
Welche Unterschiede gibt es zwischen einem Patchpanel und einem Netzwerk-Switch?
Ein Patchpanel ist ein passives Gerät, das lediglich Anschlusspunkte für Kabel bietet und die Verkabelung organisiert. Ein Netzwerk-Switch hingegen ist ein aktives Gerät, das Datenpakete zwischen verschiedenen Geräten im Netzwerk weiterleitet und somit die Kommunikation ermöglicht. Sie ergänzen sich: Das Patchpanel organisiert die Kabel zum Switch, der Switch nutzt diese Verbindungen für die Datenübertragung.
Welche Arten von Anschlüssen finde ich auf einem Patchpanel?
Auf Patchpanels findest du je nach Anwendungsbereich verschiedene Anschlusstypen. Am häufigsten sind RJ45-Buchsen für Ethernet-Kabel (Kupferverkabelung). Für Glasfasernetzwerke gibt es Patchpanels mit Anschlüssen wie LC, SC oder ST. Seltener sind auch Anschlüsse für Koaxialkabel oder ältere Telefonanschlüsse zu finden.
Welche Kategorie eines Patchpanels sollte ich wählen (z.B. Cat5e, Cat6, Cat6a)?
Die Wahl der Kategorie hängt von der Leistung deiner permanenten Netzwerkkabel ab. Du solltest immer ein Patchpanel wählen, dessen Kategorie mindestens der deiner Kabelinstallation entspricht oder höher ist. Zum Beispiel, wenn du Cat6a-Kabel verlegt hast, solltest du auch ein Cat6a-Patchpanel verwenden, um die volle Leistung und Geschwindigkeit zu gewährleisten. Die Kategorien geben die unterstützte Bandbreite und Signalqualität an.
Wie werden die Kabel an der Rückseite eines Patchpanels angeschlossen?
Bei Kupfer-Patchpanels erfolgt der Anschluss meist über sogenannte Punch-Down-Ports. Hierbei werden die einzelnen Adern des Netzwerkkabels mit einem speziellen Punch-Down-Werkzeug in kleine Kontakte gepresst, was eine elektrische Verbindung herstellt. Bei Glasfaser-Patchpanels werden die Kabelenden entweder in Spleißkassetten eingezogen oder fertige Glasfaser-Patchkabel mit Steckern direkt in die Adapter des Panels gesteckt.
Wie wichtig ist die Beschriftung der Ports auf einem Patchpanel?
Die Beschriftung der Ports ist extrem wichtig für die Administration und Wartung des Netzwerks. Klare und eindeutige Beschriftungen ermöglichen es dir, jede Verbindung schnell zu identifizieren, Fehler zu lokalisieren und Umkonfigurationen effizient durchzuführen. Ohne gute Beschriftung wird die Fehlersuche bei einem komplexen Netzwerk schnell zu einer langwierigen und frustrierenden Angelegenheit.
Kann ich ein Patchpanel für sowohl Kupfer- als auch Glasfaserkabel verwenden?
Typischerweise sind Patchpanels entweder für Kupfer- (RJ45) oder für Glasfaserkabel ausgelegt. Es gibt jedoch auch sogenannte Multimedia- oder modulare Patchpanels, bei denen du verschiedene Modul-Typen einsetzen kannst. So könntest du beispielsweise ein modulares Patchpanel mit RJ45-Modulen für Kupferkabel und zusätzlichen Modulen für Glasfaser-Adapter ausstatten, um beide Medien an einem Ort zu zentralisieren. Für reine Kupfer- oder reine Glasfasernetzwerke sind spezialisierte Patchpanels jedoch oft die effizientere Lösung.
