Die korrekte Erdung und der Potentialausgleich deines Netzwerkschranks sind essenziell für die Betriebssicherheit, die Langlebigkeit deiner Komponenten und die Vermeidung von Datenverlusten. Ohne diese grundlegenden Schutzmaßnahmen riskierst du empfindliche Schäden an teurer IT-Hardware durch elektrostatische Entladungen (ESD) oder Überspannungen.
Das sind die beliebtesten Erdungsschiene Netzwerkschrank Produkte
Warum ist die Erdung von Netzwerkschränken unerlässlich?
Ein Netzwerkschrank beherbergt eine Vielzahl von elektronischen Geräten, die empfindlich auf elektrische Störungen reagieren können. Die Erdung dient primär dem Schutz vor gefährlichen elektrischen Potenzialen, die sich im Schrank aufbauen können. Dies umfasst:
- Schutz vor elektrostatischer Entladung (ESD): Menschen und Materialien können sich elektrostatisch aufladen. Wenn eine solche Ladung auf leitfähige Komponenten im Netzwerkschrank übertragen wird, kann dies zu sofortigen oder schleichenden Schäden führen, die oft erst später bemerkt werden. Eine ordnungsgemäße Erdung leitet diese Ladungen sicher ab.
- Schutz vor Überspannungen: Blitzeinschläge in der Nähe oder Schaltvorgänge im Stromnetz können zu kurzzeitigen, aber sehr hohen Spannungsspitzen führen. Ohne eine wirksame Erdung können diese Überspannungen ungehindert durch die angeschlossenen Geräte fließen und diese zerstören.
- Reduzierung von elektromagnetischer Interferenz (EMI): Viele elektrische Geräte erzeugen elektromagnetische Felder. Ohne eine gemeinsame Erdungsebene kann es zu Interferenzen zwischen den Komponenten kommen, die die Signalintegrität beeinträchtigen und zu Fehlfunktionen führen können.
- Gewährleistung der Betriebssicherheit: Eine fehlende oder fehlerhafte Erdung stellt ein ernstes Sicherheitsrisiko für Personen dar, die am Schrank arbeiten. Es besteht die Gefahr von Stromschlägen.
Der Unterschied zwischen Erdung und Potentialausgleich
Obwohl oft synonym verwendet, beschreiben Erdung und Potentialausgleich unterschiedliche, aber eng miteinander verbundene Konzepte:
- Erdung: Bezieht sich auf die Verbindung eines leitfähigen Objekts mit der Erde, meist über einen Erdungsleiter. Sie dient dem Schutz vor gefährlichen Spannungen und der Ableitung von Fehlerströmen.
- Potentialausgleich: Bezieht sich auf die Herstellung eines gemeinsamen elektrischen Potentials zwischen verschiedenen leitfähigen Teilen. Im Kontext eines Netzwerkschranks bedeutet dies, dass alle metallischen Komponenten – der Schrank selbst, die montierten Geräte, die Erdungsschienen und eventuell vorhandene metallische Rohrleitungen – auf das gleiche elektrische Potential gebracht werden. Dies verhindert Spannungsunterschiede zwischen diesen Teilen, die zu unerwünschten Stromflüssen führen könnten.
Der Potentialausgleich ist also ein wichtiger Bestandteil der Erdungsstrategie. Ein gut geerdeter Netzwerkschrank hat alle seine leitfähigen Teile miteinander verbunden und diese mit dem Hauptpotentialausgleichssystem des Gebäudes verbunden.
Aufbau und Komponenten für eine effektive Erdung
Für die korrekte Erdung deines Netzwerkschranks benötigst du spezifische Komponenten und eine durchdachte Vorgehensweise:
1. Der Netzwerkschrank selbst
Die meisten modernen Netzwerkschränke sind bereits dafür ausgelegt, geerdet zu werden. Sie verfügen in der Regel über spezifische Erdungspunkte oder Anschlussklemmen, oft gekennzeichnet mit dem Erdungssymbol (ein Kreis mit drei horizontalen Linien darunter). Stelle sicher, dass dein Schrank über eine solche Vorrichtung verfügt und diese nicht durch Lackierung oder Schmutz isoliert ist.

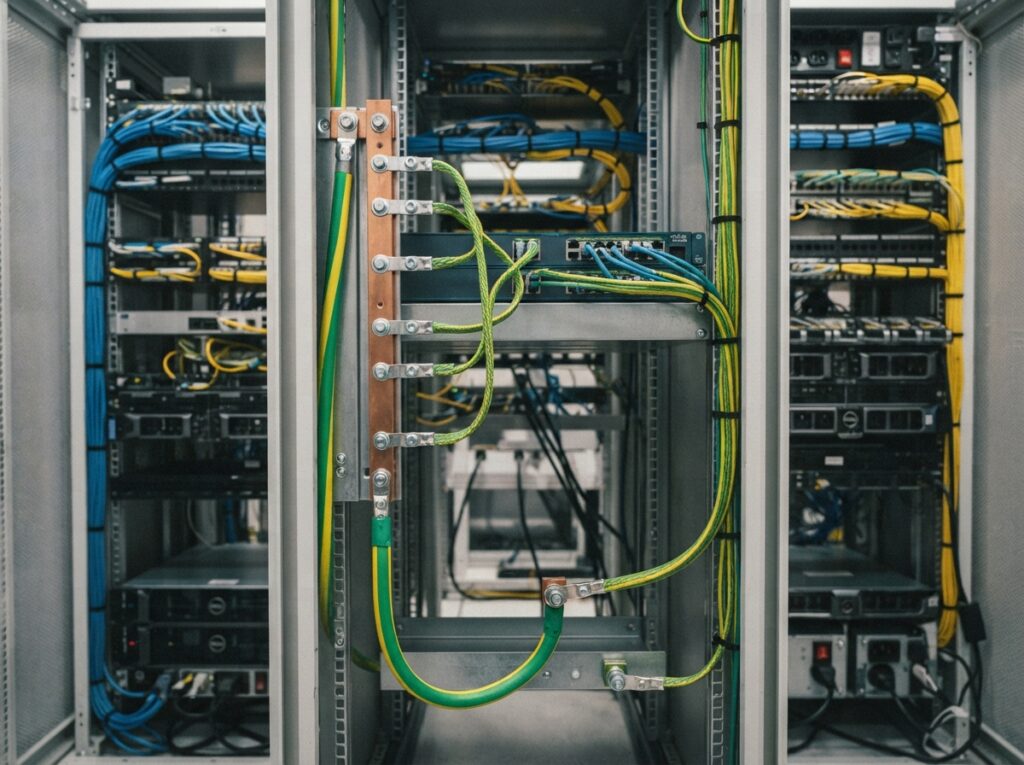

2. Erdungsschiene (Potentialausgleichsschiene)
Eine zentrale Erdungsschiene ist unerlässlich. Diese wird typischerweise im unteren Bereich des Schranks montiert und dient als Sammelpunkt für alle Erdungsverbindungen. Von dieser Hauptschiene werden dann einzelne Verbindungen zu den Gehäusen der montierten Geräte und anderen leitfähigen Elementen gelegt.
3. Erdungsleiter und Verbindungen
Die Wahl des richtigen Materials und Querschnitts für die Erdungsleiter ist entscheidend. In der Regel werden flexible Kupferleitungen mit einer deutlichen Kennzeichnung (oft grün-gelb) verwendet. Der Querschnitt muss ausreichend dimensioniert sein, um im Fehlerfall die auftretenden Ströme sicher ableiten zu können, ohne zu überhitzen. Verbindungen sollten fest und korrosionsbeständig sein. Klemmen, Schrauben und Ösen müssen für eine sichere und dauerhafte Verbindung sorgen.
4. Erdung der einzelnen Komponenten
Jedes im Schrank montierte Gerät mit einem metallischen Gehäuse, das mit dem Stromnetz verbunden ist (z.B. Switches, Router, Server, USVs), muss mit der zentralen Erdungsschiene verbunden werden. Auch metallische Kabelpritschen, Regalbodenträger und andere leitfähige Einbauten sollten in den Potentialausgleich einbezogen werden.
5. Verbindung zum Hauptpotentialausgleich des Gebäudes
Die Erdungsschiene im Netzwerkschrank muss über einen eigenen, ausreichend dimensionierten Erdungsleiter mit dem Hauptpotentialausgleich des Gebäudes verbunden werden. Dies stellt sicher, dass der Netzwerkschrank auf dem gleichen elektrischen Potential liegt wie andere geerdete Systeme im Gebäude, was Spannungsdifferenzen minimiert.
Schritt-für-Schritt-Anleitung zur Erdung des Netzwerkschranks
Befolge diese Schritte, um die Erdung deines Netzwerkschranks korrekt durchzuführen:
- Planung: Identifiziere alle leitfähigen Teile im Schrank, die geerdet werden müssen. Lege fest, wo die zentrale Erdungsschiene montiert werden soll und wie die Verbindung zum Hauptpotentialausgleich des Gebäudes hergestellt wird.
- Montage der Erdungsschiene: Befestige die Erdungsschiene sicher im Netzwerkschrank. Stelle sicher, dass sie gut zugänglich ist und eine gute elektrische Verbindung zum Schrankgehäuse hat.
- Verbindung zum Hauptpotentialausgleich: Stelle eine feste und niederohmige Verbindung von der Erdungsschiene zum Hauptpotentialausgleich des Gebäudes her. Verwende hierfür einen entsprechend dimensionierten Erdungsleiter.
- Erdung der Geräte: Verbinde das Gehäuse jedes aktiven Geräts (Switches, Server, etc.) über einen eigenen Erdungsleiter mit der zentralen Erdungsschiene. Verwende die dafür vorgesehenen Erdungsanschlüsse an den Geräten.
- Erdung weiterer Komponenten: Schließe auch alle anderen leitfähigen Einbauten wie Kabelpritschen oder Regalbodenträger an die Erdungsschiene an.

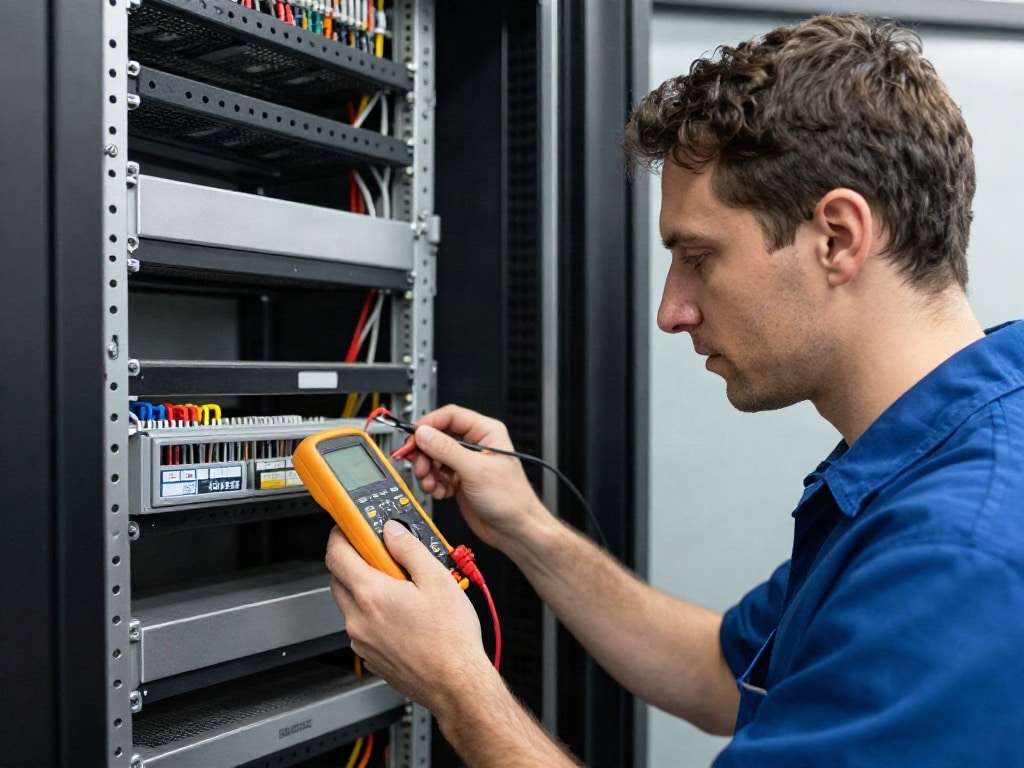

- Überprüfung: Nach Abschluss der Installation ist eine Überprüfung mit einem Ohmmeter unerlässlich. Messe den Widerstand zwischen der Erdungsschiene und verschiedenen Punkten im Schrank sowie die Verbindung zum Hauptpotentialausgleich. Der Widerstand muss sehr gering sein (typischerweise unter 1 Ohm), um eine effektive Erdung zu gewährleisten.
Häufige Fehler und wie du sie vermeidest
Bei der Erdung von Netzwerkschränken können leicht Fehler passieren, die die Schutzwirkung beeinträchtigen:
- Unzureichender Querschnitt der Erdungsleiter: Zu dünne Kabel können im Fehlerfall überlastet werden und ihre Schutzfunktion verlieren. Beachte die relevanten Normen und Richtlinien für den erforderlichen Querschnitt.
- Schlechte oder korrodierte Verbindungen: Lose oder oxidierte Kontakte erhöhen den Widerstand und beeinträchtigen die Erdung. Verwende hochwertige Klemmen und Achte auf Sauberkeit der Kontaktflächen.
- Fehlende Erdung einzelner Komponenten: Nicht alle leitfähigen Teile zu erden, lässt Spannungsunterschiede entstehen. Jede potenziell gefährliche leitfähige Oberfläche muss angeschlossen werden.
- Fehlende Verbindung zum Hauptpotentialausgleich: Ohne diese Verbindung ist die Erdung im Schrank nur lokal wirksam und kann keine Spannungsdifferenzen zum restlichen Gebäude ausgleichen.
- Lackierte oder anderweitig isolierte Erdungspunkte: Stelle sicher, dass alle Erdungspunkte am Schrank und an den Geräten frei von Isolationsmaterialien sind und einen direkten elektrischen Kontakt ermöglichen.
Tabelle: Wichtige Aspekte der Netzwerkschrankerdung
| Aspekt | Beschreibung | Relevanz | Maßnahmen |
|---|---|---|---|
| ESD-Schutz | Schutz empfindlicher elektronischer Komponenten vor Schäden durch elektrostatische Entladungen. | Hohe Relevanz für die Lebensdauer der Hardware und die Vermeidung von Datenverlusten. | Konsequente Erdung aller leitfähigen Teile, Verwendung von Erdungsmaterialien, Erdungsmatten und antistatischer Kleidung bei Arbeiten. |
| Überspannungsschutz | Ableitung von Spannungsspitzen, die durch externe Einflüsse wie Blitzeinschläge entstehen können. | Essentiell zur Verhinderung von Totalausfällen und teuren Reparaturen. | Integration in das Blitzschutzkonzept des Gebäudes, Verwendung von Überspannungsschutzgeräten, niederohmige Erdungsverbindungen. |
| EMI/RFI-Reduzierung | Minimierung von Störsignalen und elektromagnetischer Interferenz zwischen den Geräten. | Wichtig für die Signalintegrität und die reibungslose Funktion von Netzwerkgeräten. | Sorgfältige Kabelführung, Verwendung von geschirmten Kabeln, gute Erdung aller Metallteile zur Schaffung einer gemeinsamen Masse. |
| Personenschutz | Sicherstellung, dass keine gefährlichen Spannungen an zugänglichen Metallteilen des Schranks auftreten. | Höchste Priorität zur Vermeidung von Stromschlägen für Bediener. | Anschluss aller leitfähigen Gehäuse an die Erdung, regelmäßige Überprüfung der Erdungsverbindungen, Einhaltung von Sicherheitsvorschriften. |
| Normenkonformität | Einhaltung von relevanten nationalen und internationalen Normen und Richtlinien für elektrische Installationen. | Gewährleistung von Sicherheit, Zuverlässigkeit und Haftungsfragen. | Beachtung von VDE-Vorschriften, IEC-Normen und spezifischen Vorgaben für IT-Installationen. |
Die Rolle von normgerechten Komponenten
Bei der Erdung deines Netzwerkschranks solltest du ausschließlich normgerechte Komponenten verwenden. Dies betrifft:
- Erdungsleiter: Muss die Anforderungen an Querschnitt und Isolation gemäß DIN VDE 0100-540 bzw. IEC 60364-5-54 erfüllen.
- Klemmen und Verbinder: Müssen für den Einsatz im Potentialausgleich geeignet sein, korrosionsbeständig und mechanisch robust.
- Erdungsschienen: Sollten aus leitfähigem Material gefertigt sein und über genügend Anschlusspunkte verfügen.
Die Verwendung minderwertiger oder nicht normierter Teile kann die Wirksamkeit der Erdung erheblich beeinträchtigen und stellt ein Sicherheitsrisiko dar.
Regelmäßige Wartung und Überprüfung
Die Erdung ist kein statisches System. Durch Vibrationen, Umwelteinflüsse oder einfache Alterung können sich Verbindungen lösen oder korrodieren. Daher ist eine regelmäßige Wartung und Überprüfung unerlässlich:
- Visuelle Inspektion: Überprüfe regelmäßig alle Erdungsverbindungen auf Festigkeit und Anzeichen von Korrosion.
- Widerstandsmessung: Führe periodisch Messungen des Erdungswiderstands durch. Eine Zunahme des Widerstands kann auf eine beginnende Fehlfunktion hinweisen. Die Intervalle hängen von der Umgebung und den betrieblichen Anforderungen ab, sind aber oft jährlich oder alle zwei Jahre ratsam.
- Überprüfung der Geräteerdung: Stelle sicher, dass auch nach Wartungsarbeiten oder dem Austausch von Komponenten die Erdungsverbindungen der Geräte intakt bleiben.
Das sind die neuesten Erdungsschiene Netzwerkschrank Produkte mit der besten Bewertung
FAQ – Häufig gestellte Fragen zu Netzwerkschrank erden: Potentialausgleich richtig berücksichtigen
Was passiert, wenn mein Netzwerkschrank nicht geerdet ist?
Wenn dein Netzwerkschrank nicht geerdet ist, steigt das Risiko von Schäden durch elektrostatische Entladungen (ESD) und Überspannungen erheblich. Deine IT-Geräte sind anfälliger für Ausfälle, was zu Datenverlust, Betriebsunterbrechungen und teuren Reparaturen führen kann. Außerdem besteht eine erhöhte Gefahr für Personen, die mit dem Schrank in Kontakt kommen, da sich gefährliche elektrische Spannungen aufbauen können.
Welchen Querschnitt muss der Erdungsleiter für den Netzwerkschrank haben?
Der erforderliche Querschnitt des Erdungsleiters für den Netzwerkschrank hängt von verschiedenen Faktoren ab, insbesondere vom Hauptstromkreis, der Länge des Leiters und den geltenden Normen (z.B. DIN VDE 0100-540). In der Regel sind für die Hauptverbindung zum Gebäude mindestens 6 mm² Kupfer gebräuchlich, oft auch 10 mm² oder mehr. Für die einzelnen Verbindungen zu den Geräten werden meist 2,5 mm² oder 4 mm² verwendet. Es ist ratsam, die genauen Spezifikationen von einem qualifizierten Elektriker überprüfen zu lassen.
Muss ich jedes einzelne Gerät im Netzwerkschrank erden?
Ja, jedes leitfähige Metallgehäuse eines Geräts, das über das Stromnetz oder Datenkabel mit dem System verbunden ist, sollte mit der zentralen Erdungsschiene des Netzwerkschranks verbunden werden. Dies gilt für aktive Komponenten wie Switches, Router, Server, Firewalls und USVs, aber auch für passive Elemente wie metallische Patchpanel-Rahmen oder ungenutzte Einschübe, wenn sie leitfähig sind.
Wie erkenne ich, ob ein Netzwerkschrank bereits geerdet ist?
Ein geerdeter Netzwerkschrank weist in der Regel einen oder mehrere Erdungspunkte auf, oft als Schraubklemmen mit dem Erdungssymbol gekennzeichnet. An diesen Punkten sind Erdungsleiter angeschlossen, die zu einer zentralen Erdungsschiene im Schrank führen. Die Erdungsschiene sollte wiederum über einen eigenen Leiter mit dem Hauptpotentialausgleich des Gebäudes verbunden sein. Eine visuelle Inspektion und gegebenenfalls eine Messung mit einem Ohmmeter können Klarheit schaffen.
Welche Art von Klemmen und Verbindern sollte ich für die Erdung verwenden?
Du solltest ausschließlich Klemmen und Verbinder verwenden, die für den Einsatz im Potentialausgleich geeignet sind und die relevanten Normen erfüllen. Diese sind in der Regel aus Messing oder Kupfer gefertigt, korrosionsbeständig und so konstruiert, dass sie eine dauerhaft niederohmige Verbindung gewährleisten. Für eine sichere Verbindung sollten an beiden Enden der Erdungsleiter Kabelschuhe oder Ösen crimpen oder verschrauben, die dann fest mit den Klemmen verbunden werden.
Kann ich die Erdung selbst durchführen oder brauche ich einen Fachmann?
Obwohl die grundlegenden Prinzipien der Erdung für jeden verständlich sind, erfordert die korrekte und normgerechte Durchführung einen qualifizierten Elektriker. Fehler bei der Erdung können nicht nur die Funktionalität beeinträchtigen, sondern auch zu erheblichen Sicherheitsrisiken führen. Insbesondere die Verbindung zum Hauptpotentialausgleich des Gebäudes und die Dimensionierung der Leiter sollten von einem Fachmann vorgenommen werden, der die lokalen Vorschriften und Normen kennt.
Wie oft sollte die Erdung des Netzwerkschranks überprüft werden?
Eine regelmäßige Überprüfung der Erdung ist essenziell. Eine visuelle Inspektion der Verbindungen sollte mindestens einmal jährlich erfolgen. Zusätzlich sollten in größeren Intervallen (z.B. alle ein bis zwei Jahre, je nach Umgebung und Kritikalität der Anlage) Widerstandsmessungen der Erdungsverbindungen durchgeführt werden. Nach größeren Wartungsarbeiten oder baulichen Veränderungen im Umfeld des Schranks ist eine sofortige Überprüfung ebenfalls ratsam.
