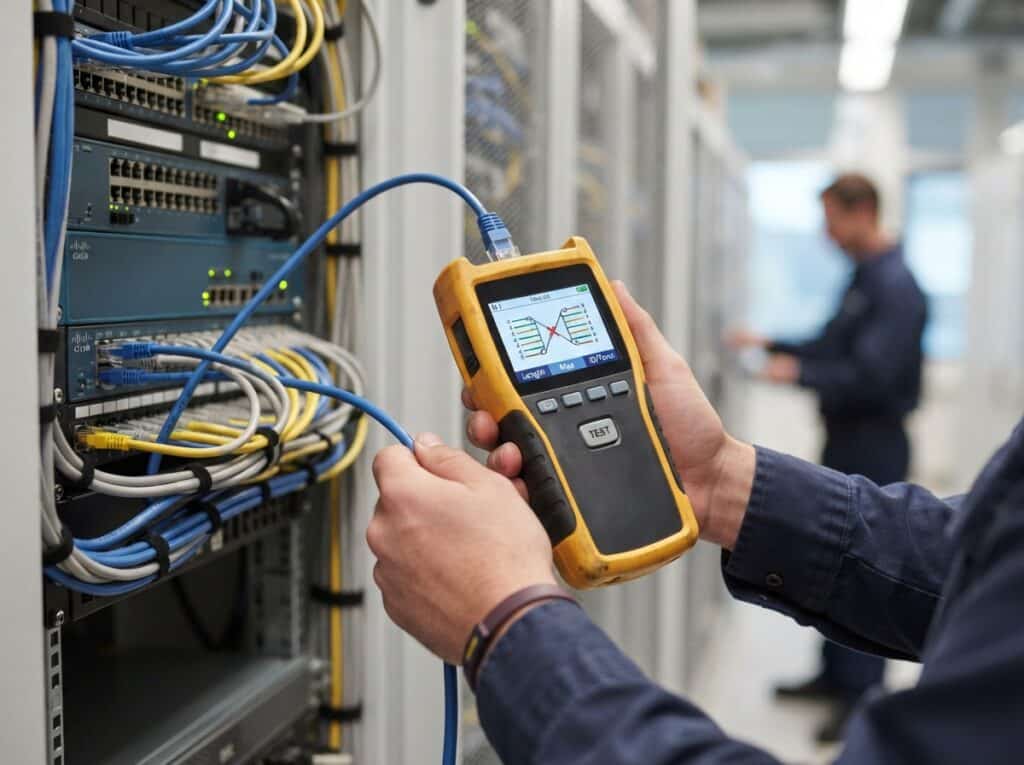

Netzwerkkabeltester sind unverzichtbare Werkzeuge für jeden, der mit Computernetzwerken arbeitet, sei es im Heimgebrauch, im kleinen Büro oder in großen Unternehmensumgebungen. Sie helfen dir, die Ursachen für langsame Verbindungen, Ausfälle oder allgemeine Netzwerkprobleme schnell zu identifizieren, indem sie eine Vielzahl von Fehlern aufdecken, die in Netzwerkkabeln und deren Verbindungen auftreten können.
Das sind die beliebtesten Netzwerkkabeltester Produkte
Arten von Fehlern, die mit Netzwerkkabeltestern gefunden werden
Die Funktionalität eines Netzwerks hängt maßgeblich von der Integrität seiner Verkabelung ab. Defekte Kabel oder fehlerhafte Anschlüsse können zu erheblichen Störungen führen, deren Lokalisierung ohne geeignete Testgeräte oft mühsam und zeitaufwendig ist. Netzwerkkabeltester sind speziell dafür konzipiert, diese Probleme zu identifizieren und dir zu ermöglichen, gezielte Reparaturen durchzuführen.
Unterbrechungen (Open Circuits)
Eine Unterbrechung bedeutet, dass der elektrische Stromkreis an einem Punkt unterbrochen ist und keine Datenübertragung stattfinden kann. Dies kann durch ein durchtrenntes Kabel, einen gebrochenen Draht im Inneren des Kabels oder eine fehlerhafte Lötstelle verursacht werden. Ein guter Netzwerkkabeltester erkennt eine Unterbrechung, indem er feststellt, dass ein bestimmter Ader nicht mit dem entsprechenden Gegenstück am anderen Ende verbunden ist.
Kurzschlüsse (Short Circuits)
Ein Kurzschluss tritt auf, wenn zwei oder mehr Leiter, die nicht miteinander verbunden sein sollten, versehentlich miteinander in Kontakt kommen. Dies kann durch beschädigte Isolierung, unsachgemäß abisolierte Drähte oder schlecht gecrimpte Stecker verursacht werden. Ein Kurzschluss kann zu Datenfehlern, erheblichen Geschwindigkeitsverlusten oder sogar zum Ausfall von Netzwerkgeräten führen. Tester identifizieren Kurzschlüsse, indem sie erkennen, dass Strom unerwartet zwischen Leitern fließt, wo dies nicht der Fall sein sollte.
Vertauschte Adern (Crossed Wires / Pair Swaps)
Bei Netzwerkkabeln, insbesondere bei Twisted-Pair-Kabeln wie Cat5e, Cat6 oder Cat7, sind die einzelnen Adern in Paaren miteinander verdrillt. Diese Verdrillung ist entscheidend für die Signalintegrität und die Minimierung von Interferenzen. Werden die Adern innerhalb eines Paares oder über verschiedene Paare hinweg vertauscht (z.B. Ader 1 ist mit Ader 3 verbunden statt mit Ader 2), spricht man von vertauschten Adern. Dies führt zu massiven Problemen bei der Datenübertragung und kann zu Netzwerkfehlern führen, die schwer zu diagnostizieren sind. Netzwerkkabeltester können diese Fehlkonfigurationen erkennen, indem sie die Verdrahtung vom einen zum anderen Ende vergleichen und Abweichungen feststellen.
Gekreuzte Verbindungen (Split Pairs)
Ein Split Pair ist eine spezielle Form von vertauschten Adern, bei der die beiden Adern eines Twisted-Pair-Paares auf unterschiedliche Kabel aufgeteilt werden. Das bedeutet, dass die Verdrillung nicht mehr im selben Kabel stattfindet, was die Signalqualität erheblich beeinträchtigt. Dies ist ein häufiges Problem bei fehlerhaft gecrimpten RJ45-Steckern, wenn die Adern nicht korrekt den Kontakten zugeordnet werden. Viele fortgeschrittene Kabeltester sind in der Lage, Split Pairs zu erkennen und zu melden.
Fehlerhafte Abschirmung (Shielding Issues)
Bei geschirmten Netzwerkkabeln (STP – Shielded Twisted Pair) spielt die Abschirmung eine wichtige Rolle beim Schutz vor elektromagnetischen Interferenzen (EMI). Wenn die Abschirmung beschädigt ist, nicht richtig geerdet ist oder der Stecker nicht korrekt mit der Abschirmung verbunden ist, können Störungen auftreten, die die Datenintegrität beeinträchtigen. Einfache Kabeltester identifizieren solche Probleme möglicherweise nicht direkt, aber fortgeschrittenere Modelle können Anzeichen für eine fehlende oder fehlerhafte Abschirmung erkennen, insbesondere in Kombination mit anderen Fehlermeldungen.
Defekte Stecker und Buchsen
Die Anschlüsse, insbesondere die RJ45-Stecker an Ethernet-Kabeln, sind eine häufige Fehlerquelle. Ein Stecker kann falsch gecrimpt sein, die Kontakte können verbogen oder beschädigt sein, oder das Kabel kann sich am Steckeransatz gelöst haben. Auch die Buchsen an Netzwerkgeräten wie Switches, Routern oder Netzwerkkarten können defekt sein. Tester überprüfen die durchgängige Verbindung von Pin zu Pin, was indirekt auf Probleme mit den Steckern und deren Verbindung zum Kabel hinweist. Probleme mit der Buchse selbst erfordern jedoch oft andere Diagnosewerkzeuge oder den Austausch des Geräts.
Längere Kabellängen oder Kabel mit schlechter Qualität
Obwohl nicht direkt ein „Fehler“ im eigentlichen Sinne, können zu lange Kabel oder Kabel von schlechter Qualität, die die Spezifikationen nicht erfüllen, zu Signalverlusten (Dämpfung) und erhöhtem Rauschen führen. Dies kann die Leistung des Netzwerks beeinträchtigen. Einige fortgeschrittene Tester können die Kabellänge messen und sogar eine grobe Einschätzung der Signalqualität geben, indem sie Parameter wie Schleifenwiderstand oder Kapazität messen, was auf Probleme mit der Kabelqualität hinweisen kann.
Schlechte Crimpungen
Das Crimpen von RJ45-Steckern auf Netzwerkkabel ist ein Prozess, der Präzision erfordert. Eine schlechte Crimpung kann dazu führen, dass die Drähte nicht richtig mit den Kontakten des Steckers verbunden sind, was zu intermittierenden Verbindungen, Unterbrechungen oder Kurzschlüssen führen kann. Netzwerkkabeltester, die die Pin-Belegung und die Durchgängigkeit überprüfen, decken die Folgen schlechter Crimpungen auf.
Übersicht der mit Netzwerkkabeltestern identifizierbaren Fehlerkategorien
| Fehlerkategorie | Beschreibung | Auswirkungen auf das Netzwerk | Typische Testergebnisse |
|---|---|---|---|
| Verbindungsprobleme | Unterbrechungen, Kurzschlüsse, vertauschte Adern, Split Pairs. | Keine Netzwerkverbindung, intermittierende Verbindungen, sehr langsame Geschwindigkeiten, Paketverluste. | „Open“, „Short“, „Cross“, „Split Pair“, spezifische Pin-Fehler. |
| Stecker- & Anschlussfehler | Fehlerhaft gecrimpte Stecker, verbogene Pins, lose Verbindungen am Stecker. | Ähnlich wie Verbindungsprobleme, oft sporadisch auftretend. | Kann zu allen Verbindungsproblemen führen; Tester prüfen die Pin-zu-Pin-Konfiguration. |
| Kabelintegrität | Beschädigte Isolierung, durchtrennte Leiter, Probleme mit der Abschirmung (bei STP). | Hohe Fehlerraten, Anfälligkeit für Störungen, reduzierte Bandbreite. | „Open“, „Short“, Probleme mit der Abschirmungsmessung (bei fortgeschrittenen Testern). |
| Konfigurationsfehler | Falsche Belegung von Adernpaaren, Vertauschung von Kabelstandards (z.B. T568A vs. T568B). | Netzwerk funktioniert nicht oder nur fehlerhaft; Geräte erkennen sich nicht korrekt. | „Cross“, falsche Pin-Belegung im Vergleich zum erwarteten Standard. |
Arten von Netzwerkkabeltestern
Es gibt verschiedene Arten von Netzwerkkabeltestern, die sich in ihrem Funktionsumfang und ihrer Komplexität unterscheiden:
Einfache Kabeltester (Continuity Tester)
Diese Geräte sind oft die kostengünstigste Option und prüfen primär die Durchgängigkeit der einzelnen Adern. Sie bestehen meist aus einer Sender- und einer Empfängereinheit. Der Sender sendet ein Signal durch jede Ader, und der Empfänger prüft, ob das Signal am anderen Ende ankommt. Sie können einfache Unterbrechungen und Kurzschlüsse erkennen. Erweiterte Funktionen wie das Erkennen von vertauschten Adern sind bei diesen einfachen Modellen nicht vorhanden.
Erweiterte Kabeltester (Wire Mapping Tester)
Diese Tester gehen über die reine Durchgängigkeitsprüfung hinaus. Sie sind in der Lage, die Pin-Belegung des gesamten Kabels zu überprüfen und zu vergleichen (Wire Mapping). Das bedeutet, sie können feststellen, ob Ader 1 am einen Ende auch Ader 1 am anderen Ende ist, und so Vertauschungen von Adernpaaren oder Split Pairs aufdecken. Sie sind unerlässlich für die Fehlersuche bei strukturierten Verkabelungssystemen.
Netzwerktester (Network Testers / Network Analyzers)
Diese leistungsstarken Geräte kombinieren die Funktionen von Kabeltestern mit denen von Netzwerkdiagnosewerkzeugen. Sie können nicht nur Kabelprobleme aufdecken, sondern auch die Netzwerkleistung messen (z.B. Bandbreite, Latenz, Paketverlust), Fehler in Netzwerkprotokollen erkennen und sogar Informationen über verbundene Geräte (z.B. MAC- und IP-Adressen) liefern. Sie sind die erste Wahl für professionelle Netzwerktechniker und Systemadministratoren.
Fehlerortungsgeräte (Fault Locators)
Spezialisierte Geräte, die dazu dienen, den genauen Ort eines Fehlers auf einem langen Kabelweg zu bestimmen. Sie können mit Pulse-Echo-Technologie arbeiten, um die Entfernung zu einer Unterbrechung oder einem Kurzschluss zu messen.
Wichtigkeit der richtigen Diagnosewerkzeuge
Die Investition in einen Netzwerkkabeltester ist entscheidend für die Aufrechterhaltung eines stabilen und performanten Netzwerks. Ohne solche Werkzeuge kann die Fehlersuche zu einem langwierigen Prozess werden, der durch Ausschlussverfahren und das Austauschen von Komponenten gekennzeichnet ist. Dies kostet nicht nur Zeit und Geld, sondern führt auch zu längeren Ausfallzeiten. Ein guter Tester hilft dir, die genaue Ursache eines Problems zu identifizieren und gezielt die notwendigen Reparaturen durchzuführen. Dies kann das Neuvercrimpen eines Steckers, das Ersetzen eines defekten Kabelabschnitts oder die Korrektur einer fehlerhaften Installation sein.
Das sind die neuesten Netzwerkkabeltester Produkte mit der besten Bewertung
FAQ – Häufig gestellte Fragen zu Netzwerkkabeltestern: Welche Fehler lassen sich damit finden?
Welche Arten von Ethernet-Kabeln kann ich mit einem Netzwerkkabeltester prüfen?
Die meisten modernen Netzwerkkabeltester sind für die Überprüfung von Twisted-Pair-Ethernet-Kabeln konzipiert, wie sie nach den Standards TIA/EIA-568 (z.B. Cat5e, Cat6, Cat6a, Cat7, Cat8) gefertigt werden. Einige fortgeschrittenere Modelle können auch Koaxialkabel oder Glasfaserkabel testen, dies erfordert jedoch spezielle Module oder separate Geräte.
Wie genau kann ein Netzwerkkabeltester die Entfernung eines Fehlers bestimmen?
Einfache Kabeltester können die Entfernung zu einem Fehler nicht bestimmen. Fortgeschrittenere Geräte, insbesondere solche, die mit Time Domain Reflectometry (TDR) arbeiten, können die genaue Position von Unterbrechungen oder Kurzschlüssen auf dem Kabel messen, oft mit einer Genauigkeit von wenigen Zentimetern. Diese Funktion ist besonders nützlich bei langen Kabelwegen.
Was bedeutet „Wire Mapping“ genau und warum ist es wichtig?
„Wire Mapping“ bezeichnet den Prozess der Überprüfung, ob jede einzelne Ader eines Netzwerkkabels korrekt mit der entsprechenden Ader am anderen Ende verbunden ist. Es ist entscheidend, um sicherzustellen, dass die Adernpaare korrekt verdrillt bleiben und keine vertauschten Adern, Split Pairs oder offenen Verbindungen vorliegen. Ein falsches Wire Mapping verhindert, dass das Netzwerk ordnungsgemäß funktioniert.
Kann ein Netzwerkkabeltester Probleme mit einem Switch oder Router erkennen?
Nein, die meisten Netzwerkkabeltester sind ausschließlich für die Diagnose von Kabeln und deren Anschlüssen konzipiert. Sie überprüfen die physische Integrität der Verkabelung. Probleme mit aktiven Netzwerkgeräten wie Switches, Routern oder Netzwerkkarten erfordern spezielle Netzwerkdiagnosetools oder den Einsatz von Software auf einem Computer.
Was ist der Unterschied zwischen einem einfachen Kabeltester und einem Netzwerktester?
Ein einfacher Kabeltester (Continuity Tester) prüft primär, ob jede Ader durchgängig ist und ob Kurzschlüsse vorliegen. Ein Netzwerktester ist ein umfassenderes Werkzeug, das neben den Funktionen eines Kabeltesters auch die Leistung des Netzwerks analysieren, Signalstärken messen und sogar Fehler in Netzwerkprotokollen erkennen kann. Netzwerktester sind leistungsfähiger, aber auch teurer und komplexer in der Anwendung.
Wie oft sollte ich meine Netzwerkkabel testen?
Das Testen der Netzwerkkabel ist besonders wichtig nach Neuinstallationen, nach größeren Änderungen an der Verkabelung, bei häufigen Netzwerkproblemen oder wenn neue Geräte angeschlossen werden. Bei kritischen Netzwerken oder Umgebungen, die anfällig für physikalische Beschädigungen sind, kann ein regelmäßiges Testen sinnvoll sein. Für den normalen Heimgebrauch ist ein Test bei Bedarf, wenn Probleme auftreten, meist ausreichend.
Sind alle Netzwerkkabeltester für POE (Power over Ethernet) geeignet?
Nicht alle Netzwerkkabeltester sind POE-fähig. POE bedeutet, dass Strom über das Netzwerkkabel gesendet wird. Für die Überprüfung von POE-Installationen sind spezielle Tester erforderlich, die nicht nur die Datenleitungen, sondern auch die Spannung und Stromstärke auf den Adern messen und die Kompatibilität mit POE-Standards (z.B. IEEE 802.3af, 802.3at, 802.3bt) überprüfen können. Standard-Kabeltester könnten durch die Stromversorgung beschädigt werden oder keine aussagekräftigen Ergebnisse liefern.
