Netzwerkverkabelung im Gebäude richtig planen

Eine sorgfältige Planung der Netzwerkverkabelung im Gebäude ist entscheidend für eine reibungslose und zukunftssichere IT-Infrastruktur. Ohne eine fundierte Strategie riskierst du nicht nur Leistungseinbußen, sondern auch hohe Nachrüstungskosten, die sich leicht vermeiden lassen.

Das sind die beliebtesten Netzwerkkabelplanung Produkte

Keine Produkte gefunden.

Grundlagen der Netzwerkverkabelung im Gebäude

Die Netzwerkverkabelung bildet das Rückgrat jeder digitalen Kommunikation innerhalb eines Gebäudes. Sie umfasst alle physischen Verbindungen, die Daten zwischen verschiedenen Geräten wie Computern, Servern, Druckern und Netzwerkkomponenten wie Switches und Routern übertragen. Eine gut geplante Verkabelung sorgt für eine hohe Übertragungsgeschwindigkeit, geringe Latenzzeiten und Zuverlässigkeit. Bei der Planung musst du verschiedene Aspekte berücksichtigen, von der Art der verwendeten Kabel über die Verlegung bis hin zur Einhaltung relevanter Normen.

Kabeltypen und ihre Einsatzgebiete

Die Wahl des richtigen Kabeltyps ist essenziell für die Performance deines Netzwerks. Die gängigsten Kategorien für strukturierte Verkabelung sind:

• Cat 5e: Bietet Geschwindigkeiten von bis zu 1 Gbit/s und ist für kleinere Netzwerke oder weniger anspruchsvolle Anwendungen ausreichend. Die maximale Bandbreite liegt bei 100 MHz.
• Cat 6: Unterstützt ebenfalls 1 Gbit/s über größere Distanzen und kann mit bis zu 10 Gbit/s über kurze Strecken (bis zu 55 Meter) betrieben werden. Die Bandbreite beträgt 250 MHz.
• Cat 6a: Erweitert die Leistungsfähigkeit von Cat 6 und unterstützt 10 Gbit/s über die volle Distanz von 100 Metern. Die Bandbreite liegt bei 500 MHz, und die Abschirmung ist in der Regel besser, um Störungen zu minimieren.
• Cat 7 und höher: Diese Kabel bieten noch höhere Bandbreiten (bis zu 600 MHz für Cat 7, 1000 MHz und mehr für Cat 7a und Cat 8) und sind für zukünftige Anforderungen und rechenintensive Anwendungen wie Rechenzentren oder High-Performance-Computing konzipiert. Sie verfügen meist über eine doppelte Schirmung (S/FTP – Screened/Foiled Twisted Pair).
• Glasfaserkabel (Fiber Optic): Diese bieten die höchste Übertragungsgeschwindigkeit und Bandbreite, sind immun gegen elektromagnetische Störungen und ermöglichen Übertragungen über sehr große Distanzen. Sie eignen sich hervorragend für Backbone-Verbindungen zwischen Gebäuden oder Stockwerken und für Rechenzentren. Es gibt Singlemode- und Multimode-Fasern, die sich in ihrer Leistungsfähigkeit und Anwendung unterscheiden.

Normen und Standards

Die Einhaltung von Industriestandards ist unerlässlich, um Interoperabilität, Leistung und Sicherheit zu gewährleisten. Die wichtigsten Normen für strukturierte Verkabelung sind:

• ISO/IEC 11801: Eine internationale Norm, die Anforderungen an die Leistung von strukturierten Verkabelungssystemen für verschiedene Gebäudetypen festlegt.
• EN 50173: Die europäische Norm, die eng mit der ISO-Norm verbunden ist und spezifische Anforderungen für den europäischen Markt definiert.
• TIA/EIA-568: Eine Reihe von Standards des Telecommunications Industry Association/Electronic Industries Alliance, die in Nordamerika weit verbreitet sind und sich auf die Leistung und Installation von Twisted-Pair- und Glasfaserkabeln konzentrieren.

Die Berücksichtigung dieser Normen stellt sicher, dass deine Verkabelung den aktuellen Best Practices entspricht und für zukünftige Technologien kompatibel ist.

Planungsschritte für eine effektive Netzwerkverkabelung

Eine strukturierte Planung ist das A und O für ein robustes und skalierbares Netzwerk. Gehe dabei systematisch vor:

Bedarfsanalyse und Anforderungserfassung

Bevor du mit der Planung beginnst, musst du den genauen Bedarf deines Netzwerks ermitteln. Frage dich:

• Welche Geräte müssen an das Netzwerk angeschlossen werden?
• Wie viele Anschlusspunkte werden voraussichtlich benötigt, sowohl aktuell als auch in der Zukunft?
• Welche Bandbreiten und Geschwindigkeiten werden von den einzelnen Anwendungen und Geräten benötigt?
• Welche Sicherheitsanforderungen bestehen?
• Welche Art von Diensten wird das Netzwerk unterstützen (z.B. Sprachkommunikation, Video-Streaming, große Datenübertragungen)?
• Gibt es spezielle Anforderungen für bestimmte Bereiche (z.B. Produktionshallen, Laboratorien)?

Berücksichtige auch das Wachstumspotenzial. Eine gute Planung sieht mindestens 15-20% zusätzliche Anschlusspunkte für zukünftige Erweiterungen vor.

Festlegung der Netzwerktopologie

Die Wahl der richtigen Netzwerktopologie ist entscheidend. Die gängigsten sind:

• Sternebene (Star Topology): Alle Geräte sind mit einem zentralen Punkt (z.B. einem Switch) verbunden. Dies ist die häufigste und empfehlenswerteste Topologie für die strukturierte Verkabelung in Gebäuden, da sie einfach zu verwalten und bei Ausfällen eines Kabels robust ist.
• Baum- oder Stern-Bus-Topologie: Eine hierarchische Struktur, die mehrere Sternnetze miteinander verbindet.
• Ringtopologie: Geräte sind in einem geschlossenen Kreis verbunden. Weniger gebräuchlich in modernen Gebäudenetzwerken.

Für die strukturierte Verkabelung im Gebäude ist die Stern-Topologie mit einem zentralen Verteiler (Patchpanel) für jedes Stockwerk oder jeden Bereich die Standardwahl.

Auswahl der Kabelwege und Verlegung

Die Art und Weise, wie Kabel verlegt werden, hat direkten Einfluss auf deren Lebensdauer, Leistung und Wartbarkeit.

• Kabeltrassen und -kanäle: Nutze geeignete Systeme zur Kabelführung, um die Kabel zu schützen und eine saubere Installation zu gewährleisten. Dies schließt Kabelpritschen, Kabelrinnen und flexible Wellrohre ein.
• Vermeidung von Störquellen: Verlege Netzwerkkabel nicht parallel zu Stromleitungen, Neonröhren oder anderen Quellen elektromagnetischer Interferenzen (EMI), es sei denn, du verwendest speziell geschirmte Kabel (z.B. S/FTP) oder hältst ausreichend Abstand.
• Brand- und Umweltschutz: Achte auf die brandschutztechnischen Vorschriften und die Umweltverträglichkeit der verwendeten Materialien (z.B. flammhemmende Kabelummantelungen wie LSZH – Low Smoke Zero Halogen).
• Zugänglichkeit: Plane die Verlegung so, dass Kabelwege für Wartung, Reparaturen oder zukünftige Änderungen leicht zugänglich sind.

Dimensionierung und Platzierung von Verteilerfeldern (Patchpanels) und Schränken

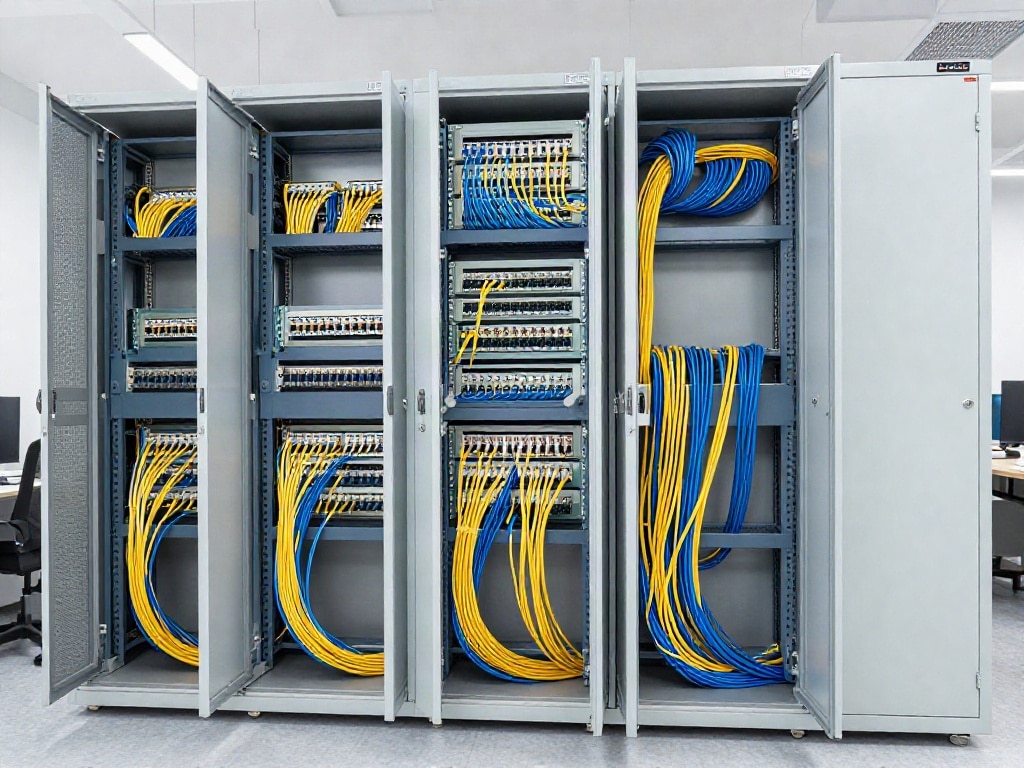

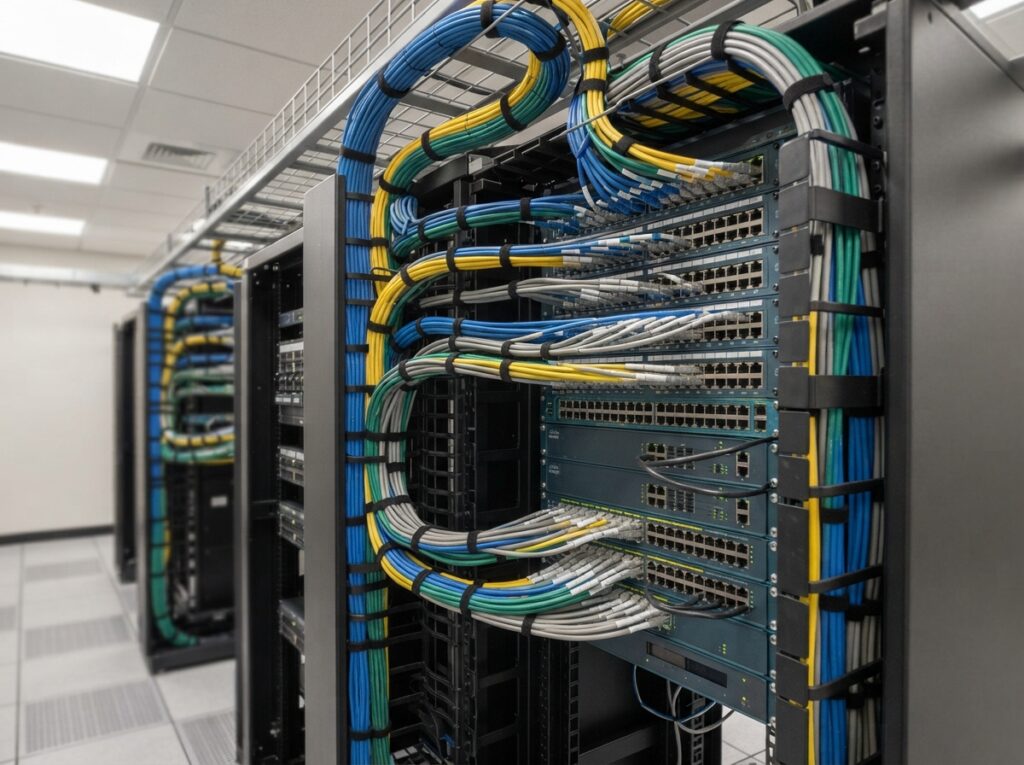

Die zentrale Organisation der Verkabelung erfolgt über Verteilerfelder und Netzwerk- oder Serverschränke.

• Patchpanels: Sie sind das Interface zwischen den fest verlegten Kabeln im Gebäude und den aktiven Netzwerkkomponenten. Wähle Patchpanels, die den gewählten Kabelkategorien entsprechen.
• Netzwerkschränke: Diese dienen zur Unterbringung von Patchpanels, Switches, Routern und anderen Netzwerkkomponenten. Sie sollten ausreichend Platz für aktuelle und zukünftige Geräte bieten, über gute Belüftungsmöglichkeiten verfügen und sicher verschließbar sein.
• Standortwahl: Verteilerpunkte und Schränke sollten zentral gelegen sein, gut belüftet und vor Umwelteinflüssen geschützt. Für größere Gebäude sind oft mehrere Verteilerpunkte pro Etage oder für bestimmte Gebäudeflügel notwendig.

Dokumentation

Eine vollständige und präzise Dokumentation der gesamten Verkabelungsstruktur ist unerlässlich. Sie sollte mindestens Folgendes enthalten:

• Grundrisse mit eingezeichneten Kabelwegen und Anschlusspunkten.
• Liste aller Anschlusspunkte mit eindeutigen Bezeichnungen.
• Detailinformationen zu den verwendeten Kabeln (Typ, Kategorie, Hersteller).
• Konfiguration der Patchpanels und Schränke.
• Zertifizierungsergebnisse der Kabelstrecken.

Diese Dokumentation ist ein wertvolles Werkzeug für die Fehlersuche, die Wartung und zukünftige Erweiterungen.

Zertifizierung und Testverfahren

Nach der Installation ist die Zertifizierung der Verkabelung ein entscheidender Schritt, um sicherzustellen, dass alle Verbindungen den relevanten Standards entsprechen und die erwartete Leistung erbringen. Professionelle Verkabelungstests umfassen:

• Durchgangsprüfung: Stellt sicher, dass alle Adern korrekt verbunden sind und keine Unterbrechungen vorliegen.
• Aderprüfung: Überprüft die korrekte Reihenfolge der Adernpaare gemäß dem TIA/EIA-568-Standard.
• Dämpfungsmessung: Misst den Signalverlust über die gesamte Kabelstrecke.
• NEXT (Near-End Crosstalk): Misst die Signalübersprechung zwischen benachbarten Adernpaaren am sende- und empfangsseitigen Ende.
• ACR (Attenuation-to-Crosstalk Ratio): Das Verhältnis von Dämpfung zu Übersprechung, ein wichtiger Indikator für die Signalqualität.
• Return Loss: Misst die Reflexion des Signals am Ende einer Kabelstrecke.

Die Ergebnisse dieser Tests werden in einem Zertifizierungsbericht zusammengefasst, der als Nachweis für die Qualität der Installation dient.

Häufige Herausforderungen und Lösungsansätze

Bei der Planung und Implementierung von Netzwerkverkabelungen können verschiedene Herausforderungen auftreten. Eine proaktive Auseinandersetzung damit minimiert Risiken:

Platzmangel und schwierige Verlegung

In älteren Gebäuden oder bei Sanierungen kann der Platz für Kabelkanäle oder die Verlegung neuer Leitungen begrenzt sein. Hier helfen:

• Die Nutzung von vorhandenen Leerrohren und Schächten.
• Die Verwendung von kleineren, aber dennoch leistungsfähigen Kabeln, wo es sinnvoll ist.
• Die Einbeziehung von Experten für schwierige Verlegungsszenarien, die oft innovative Lösungen finden.

Zukunftssicherheit und Skalierbarkeit

Technologien entwickeln sich rasant weiter. Eine Planung, die nur den aktuellen Bedarf abdeckt, ist kurzsichtig.

• Wähle Kabelkategorien, die eine höhere Bandbreite bieten als aktuell benötigt (z.B. Cat 6a oder höher für zukünftige 10-Gbit/s-Anforderungen).
• Plane ausreichend Reserve-Leerrohre für zukünftige Kabelnachrüstungen ein.
• Setze auf modulare Systeme, die einfach erweitert oder ausgetauscht werden können.

Elektromagnetische Interferenzen (EMI)

Störsignale können die Netzwerkperformance erheblich beeinträchtigen.

• Nutze abgeschirmte Kabel (FTP, S/FTP), wo ein hohes Risiko für EMI besteht (z.B. in der Nähe von Stromleitungen, Maschinen).
• Halte Netzwerkkabel und Stromkabel so weit wie möglich voneinander getrennt.
• Achte auf eine fachgerechte Erdung aller Komponenten.

Wann du professionelle Hilfe in Anspruch nehmen solltest

Während kleinere Netzwerke oft gut in Eigenregie geplant werden können, erfordern größere oder komplexere Installationen meist das Know-how von Fachleuten. Ziehe professionelle Unterstützung in Betracht, wenn:

• Das Gebäude neu gebaut oder umfassend saniert wird.
• Sehr hohe Bandbreiten oder spezifische Leistungsanforderungen bestehen (z.B. für Rechenzentren, Glasfasernetzwerke).
• Spezielle Normen und Vorschriften eingehalten werden müssen.
• Komplexe Topologien oder eine große Anzahl von Anschlusspunkten geplant sind.
• Die Einhaltung von Sicherheitsstandards (z.B. Brandschutz) kritisch ist.

Ein erfahrener Systemintegrator oder Verkabelungsspezialist kann dir helfen, die richtige Lösung zu finden, Kosten zu optimieren und eine zukunftssichere Infrastruktur zu gewährleisten.

Übersicht der Schlüsselaspekte

Aspekt	Beschreibung	Bedeutung für die Planung
Kabelkategorien	Cat 5e, Cat 6, Cat 6a, Cat 7, Glasfaser	Bestimmt die maximale Übertragungsgeschwindigkeit und Bandbreite des Netzwerks. Wichtig für die Erfüllung heutiger und zukünftiger Leistungsanforderungen.
Normen und Standards	ISO/IEC 11801, EN 50173, TIA/EIA-568	Gewährleistet Interoperabilität, Zuverlässigkeit und Konformität mit Industriepraktiken. Basis für Zertifizierung und Qualitätssicherung.
Bedarfsanalyse	Anzahl der Anschlusspunkte, benötigte Bandbreiten, zukünftiges Wachstum	Definiert den Umfang und die Anforderungen an das Verkabelungssystem. Ermöglicht eine kosteneffiziente und bedarfsgerechte Planung.
Verlegung und Schutz	Kabeltrassen, Kanäle, Abstand zu Störquellen, Brandschutz	Sichert die Langlebigkeit, Performance und Sicherheit der Verkabelung. Beeinflusst die Wartbarkeit und Fehleranfälligkeit.
Dokumentation	Grundrisse, Anleiter-Listen, Kabeltypen, Schrankkonfigurationen	Unverzichtbar für die Verwaltung, Fehlersuche, Wartung und zukünftige Erweiterungen des Netzwerks.

Das sind die neuesten Netzwerkkabelplanung Produkte mit der besten Bewertung

Keine Produkte gefunden.

FAQ – Häufig gestellte Fragen zu Netzwerkverkabelung im Gebäude richtig planen

Welche Kabelkategorie ist für ein typisches Büro am besten geeignet?

Für die meisten Büros, die Geschwindigkeiten von bis zu 1 Gbit/s benötigen und zukunftssicher sein wollen, ist Cat 6a die empfohlene Wahl. Sie unterstützt 10 Gbit/s über die volle Distanz von 100 Metern und bietet eine gute Balance aus Leistung, Kosten und Langlebigkeit. Wenn du sicherstellen möchtest, dass dein Netzwerk auch für anspruchsvollere Anwendungen in den nächsten Jahren gerüstet ist, ist Cat 6a eine solide Investition.

Muss ich alle Kabel zertifizieren lassen?

Ja, die Zertifizierung der Netzwerkverkabelung ist ein entscheidender Schritt, um sicherzustellen, dass die Installation den geltenden Standards entspricht und die erwartete Leistung erbringt. Ohne Zertifizierung hast du keinen Nachweis über die Qualität der Verkabelung, was bei Leistungsproblemen oder bei der Fehlerbehebung zu erheblichen Schwierigkeiten führen kann. Seriöse Installateure bieten diese Leistung standardmäßig an.

Wie plane ich die Anzahl der benötigten Netzwerkanschlüsse?

Bei der Planung der Anschlüsse solltest du die aktuelle Anzahl der zu vernetzenden Geräte (Computer, Drucker, Telefone, Access Points etc.) ermitteln und zusätzlich eine Reserve von mindestens 15-20% für zukünftiges Wachstum einplanen. Berücksichtige auch potenzielle neue Geräte oder Erweiterungen von Arbeitsbereichen. Denke daran, dass es oft kostengünstiger ist, von Anfang an mehr Anschlüsse zu legen, als später nachrüsten zu müssen.

Welche Rolle spielt die Abschirmung der Kabel?

Die Abschirmung von Netzwerkkabeln, insbesondere bei höheren Kategorien wie Cat 6a und höher, schützt die Datenübertragung vor externen elektromagnetischen Interferenzen (EMI) und Nebensprechern (Crosstalk). In Umgebungen mit vielen elektrischen Geräten oder Leistungskabeln ist eine gute Abschirmung unerlässlich, um die Signalintegrität und die Netzwerkleistung aufrechtzuerhalten. Es gibt verschiedene Abschirmungsarten wie F/UTP, S/FTP etc., die je nach Umgebungsbedingungen gewählt werden sollten.

Was sind die Vorteile von Glasfaserkabeln gegenüber Kupferkabeln?

Glasfaserkabel bieten mehrere signifikante Vorteile: Sie ermöglichen deutlich höhere Übertragungsgeschwindigkeiten und Bandbreiten, überbrücken wesentlich größere Distanzen ohne Signalverlust und sind vollständig immun gegen elektromagnetische Störungen. Sie eignen sich daher ideal für Backbone-Verbindungen zwischen Gebäuden, Stockwerken oder für den Einsatz in rechenintensiven Umgebungen. Nachteile sind oft höhere Installations- und Materialkosten sowie die Notwendigkeit spezieller Werkzeuge und Fachkenntnisse für die Installation und Wartung.

Wie wichtig ist die Dokumentation der Verkabelung?

Eine umfassende und aktuelle Dokumentation ist für die Verwaltung und Wartung eines Netzwerks von unschätzbarem Wert. Sie enthält alle Details zur physischen Infrastruktur, wie z.B. Lage der Kabel, Anschlusspunkte, verwendete Komponenten und Testergebnisse. Ohne diese Dokumentation wird die Fehlersuche, die Planung von Erweiterungen oder die Behebung von Problemen erheblich erschwert und zeitaufwendig. Sie ist ein zentrales Element für einen reibungslosen Netzwerkbetrieb.

Wie oft sollte die Netzwerkverkabelung erneuert werden?

Die Lebensdauer einer gut geplanten und installierten Netzwerkverkabelung kann 10 bis 15 Jahre oder länger betragen, insbesondere wenn sie auf Standards wie Cat 6a oder höher basiert. Eine Erneuerung ist dann notwendig, wenn die aktuellen oder zukünftigen Anforderungen an die Bandbreite und Geschwindigkeit die Kapazitäten der bestehenden Verkabelung überschreiten, oder wenn die Verkabelung physisch beschädigt ist oder nicht mehr den geltenden Normen entspricht.
