Du suchst nach der optimalen Lösung, um deine Glasfaserverbindungen in Serverräumen, Rechenzentren oder Netzwerkschränken übersichtlich und professionell zu organisieren? Ein LWL-Patchpanel ist dein Schlüssel zu einer sauberen, wartungsfreundlichen und leistungsfähigen Glasfaseringfrastruktur, die Ausfallzeiten minimiert und die Effizienz steigert.
Das sind die beliebtesten LWL Patchpanel Produkte

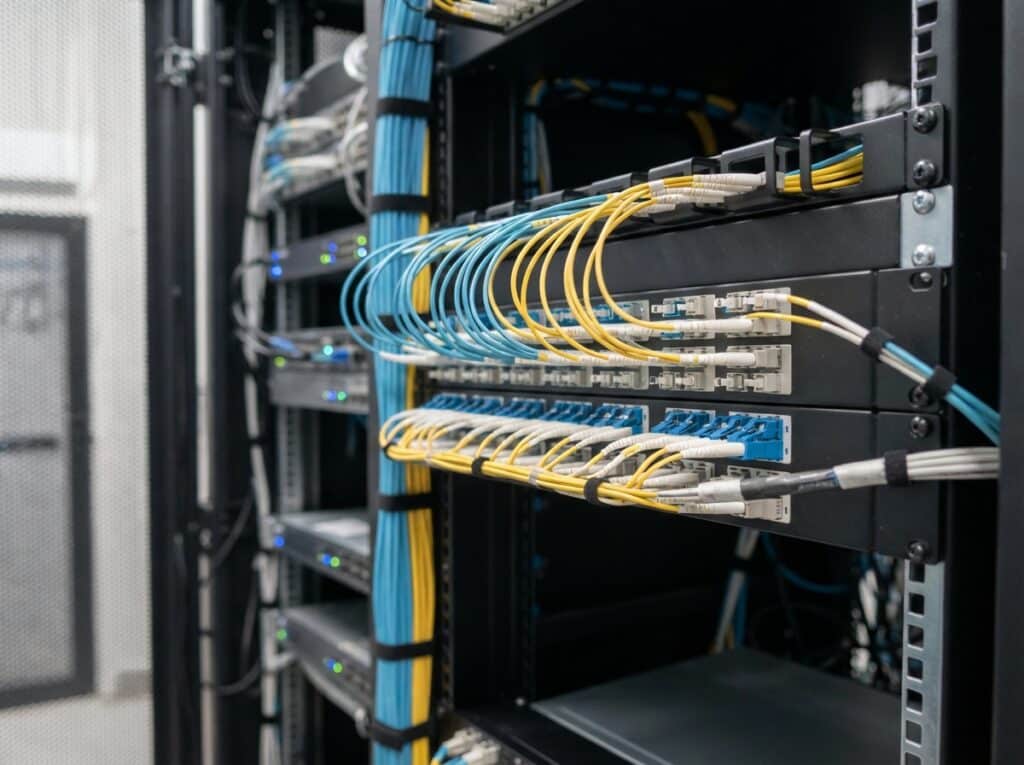

Was ist ein LWL-Patchpanel und warum ist es unverzichtbar?
Ein LWL-Patchpanel, auch bekannt als Glasfaser-Patchfeld oder Fiber Optic Distribution Panel, ist eine zentrale Komponente in jedem modernen Netzwerk, das Glasfasertechnologie nutzt. Es dient als physischer Übergabepunkt und Organisationseinheit für Glasfaserkabel. Stell dir vor, du hast eine Vielzahl von Glasfaserkabeln, die von verschiedenen Geräten kommen und zu verschiedenen Endpunkten führen – ohne ein Patchpanel würde sich schnell ein unentwirrbares Kabelgewirr bilden. Dieses Chaos birgt nicht nur ästhetische Nachteile, sondern führt auch zu erheblichen Problemen bei der Installation, Wartung und Fehlersuche.
Die Hauptfunktion eines LWL-Patchpanels besteht darin, die vorkonfektionierten Glasfaserkabel, auch Patchkabel genannt, sicher aufzunehmen und zu terminieren. Es ermöglicht dir, diese Patchkabel flexibel und geordnet zu verbinden und umzulegen, um verschiedene Geräte miteinander zu koppeln oder Änderungen in der Netzwerkstruktur vorzunehmen. Diese Flexibilität ist entscheidend für die Anpassungsfähigkeit deines Netzwerks an sich ändernde Anforderungen und die schnelle Reaktion auf Ausfälle.
Die Vorteile der Nutzung eines LWL-Patchpanels sind vielfältig:
- Organisation und Übersichtlichkeit: Statt eines chaotischen Kabelsalats sorgen Patchpanel für eine klare Struktur. Jede Verbindung ist eindeutig identifizierbar, was die Übersichtlichkeit dramatisch verbessert.
- Schutz der Glasfaseranschlüsse: Die empfindlichen Glasfaseranschlüsse werden im Patchpanel geschützt. Staub, Schmutz und mechanische Beanspruchung, die zu Signalverlusten führen können, werden minimiert.
- Einfache Wartung und Fehlersuche: Wenn eine Verbindung nicht funktioniert oder eine Änderung vorgenommen werden muss, kannst du dank der organisierten Struktur schnell und unkompliziert auf die relevanten Anschlüsse zugreifen. Das spart wertvolle Zeit und reduziert Ausfallzeiten.
- Flexibilität und Skalierbarkeit: Du kannst dein Netzwerk einfach erweitern oder umkonfigurieren, indem du die Patchkabel am Patchpanel neu steckst, ohne an den fest verlegten Kabeln arbeiten zu müssen.
- Professionelles Erscheinungsbild: Ein aufgeräumtes Rack mit gut organisierten Patchpanels hinterlässt einen professionellen Eindruck, sei es in deinem eigenen Rechenzentrum oder bei Kunden.
Aufbau und Komponenten eines LWL-Patchpanels
Ein LWL-Patchpanel ist mehr als nur eine einfache Box. Es ist eine durchdachte Einheit, die speziell für die Anforderungen von Glasfasernetzen konzipiert ist. Die genaue Ausgestaltung kann variieren, aber typischerweise findest du folgende Kernkomponenten:
Gehäuse (Chassis)
Das Gehäuse bildet die äußere Hülle des Patchpanels. Es ist meist aus robustem Metall gefertigt, um den Komponenten im Inneren Schutz zu bieten. Diese Gehäuse sind oft für die Rackmontage konzipiert, üblicherweise in Standardgrößen wie 19 Zoll. Die Tiefe des Gehäuses variiert je nach Anzahl der Ports und der Art der zu terminierenden Kabel.
Adapterplatten (Flanschplatten)
An der Vorderseite des Patchpanels befinden sich die sogenannten Adapterplatten oder Flanschplatten. Auf diesen Platten sind die Kupplungen (Adapter) für die Glasfaseranschlüsse montiert. Diese Adapter sind entscheidend für die Verbindung von Patchkabeln mit den im Inneren des Panels terminierenden Glasfasern. Du findest hier eine Vielzahl von Adaptertypen, die zu den gängigen Steckverbindern wie SC, LC, E2000, ST oder MPO passen.
- SC-Adapter: Bekannt für ihre Push-Pull-Mechanik und gute Leistung.
- LC-Adapter: Sehr klein und kompakt, ideal für Umgebungen mit hoher Portdichte.
- E2000-Adapter: Bieten integrierte Staubschutzkappen und eine gute mechanische Stabilität.
- ST-Adapter: Älterer Standard mit Bajonettverschluss, seltener in neuen Installationen.
- MPO/MTP-Adapter: Für Mehrfasersteckverbinder, die eine hohe Dichte ermöglichen, z.B. für 40/100-Gigabit-Ethernet-Anwendungen.
Spleißkassetten
Im Inneren des Patchpanels befinden sich die Spleißkassetten. Hier werden die einzelnen Glasfasern, die von den externen Kabeln kommen, mit den Fasern der Patchkabel verbunden. Diese Verbindung erfolgt entweder durch mechanische Spleiße oder durch thermisches Spleißen. Die Kassetten schützen die empfindlichen Spleißstellen und sorgen für eine geordnete Kabelführung im Inneren.
Kabeleingänge und -befestigungen
An der Rückseite oder an den Seiten des Patchpanels befinden sich die Kabeleingänge, durch die die Hauptglasfaserkabel ins Gehäuse geführt werden. Hier sind oft auch Befestigungspunkte vorhanden, um die Kabel sicher zu fixieren und Zugentlastung zu gewährleisten. Dies schützt die empfindlichen Verbindungen im Inneren vor Beschädigung durch Zugbelastung.
Kabelmanagement-Elemente
Viele Patchpanel sind mit integrierten Kabelmanagement-Elementen wie Kabelabzweigern, Klettbändern oder Führungshilfen ausgestattet. Diese erleichtern die geordnete Führung der Patchkabel und verhindern, dass sie sich verheddern oder unnötig belasten.
Arten von LWL-Patchpaneln
Die Auswahl des richtigen LWL-Patchpanels hängt von verschiedenen Faktoren ab, darunter die Anzahl der benötigten Ports, die Art der Glasfaser (Singlemode oder Multimode), die Art der Steckverbinder und die Umgebungsbedingungen. Hier sind die gängigsten Typen:
Nach Bauform:
- Fest installierte Patchpanel: Dies sind Gehäuse, in die Adapterplatten und Spleißkassetten fest integriert sind. Sie bieten eine robuste und langlebige Lösung.
- Modular aufgebaute Patchpanel: Diese Systeme ermöglichen eine höhere Flexibilität. Das Grundgehäuse wird mit austauschbaren Modulen bestückt, die unterschiedliche Kombinationen von Adaptertypen und Portdichten ermöglichen. Dies erleichtert spätere Upgrades oder Änderungen.
- Schubladen-Patchpanel: Ähnlich wie fest installierte Panels, aber sie bieten eine ausziehbare Schublade, die den Zugang zu den Spleißkassetten und Anschlüssen erleichtert, ohne das gesamte Panel demontieren zu müssen. Dies ist besonders praktisch bei dicht bestückten Racks.
Nach Glasfaser-Typ:
- Singlemode (SMF) Patchpanel: Für die Übertragung von Licht über größere Distanzen mit geringer Dispersion. Oft erkennbar an gelben Kabeln und gelben Adaptern.
- Multimode (MMF) Patchpanel: Für kürzere Distanzen, typischerweise in Gebäuden oder Campus-Netzen. Oft erkennbar an orangefarbenen, aqua-farbenen (OM3/OM4) oder violetten (OM5) Kabeln und Adaptern.
Nach Port-Dichte und Steckertyp:
- Einfache Patchpanel: Für kleinere Netzwerke mit wenigen Ports.
- Hochdichte-Patchpanel: Diese nutzen kompakte Stecker wie LC oder MPO/MTP, um eine sehr hohe Anzahl von Ports auf kleinem Raum unterzubringen. Ideal für Rechenzentren und Backbone-Verbindungen.
- Panel mit gemischten Steckertypen: Ermöglichen die Anpassung an verschiedene Geräteanschlüsse durch die Kombination verschiedener Adaptertypen.
Die Auswahl des richtigen LWL-Patchpanels für deine Anforderungen
Die Wahl des passenden LWL-Patchpanels ist entscheidend für die Leistung und Wartbarkeit deines Netzwerks. Berücksichtige bei deiner Entscheidung folgende Punkte:
1. Anzahl der benötigten Ports:
Schätze deinen aktuellen Bedarf und plane zukünftiges Wachstum ein. Es ist ratsam, immer einige zusätzliche Ports einzuplanen, um Flexibilität für zukünftige Erweiterungen oder Änderungen zu haben. Eine zu geringe Portanzahl führt schnell zu Engpässen und Nachrüstungsaufwand.
2. Glasfaser-Typ (Singlemode vs. Multimode):
Die Wahl hängt von der Distanz ab, über die die Signale übertragen werden müssen. Für lange Distanzen (> 2 km) ist Singlemode die Wahl. Für kürzere Distanzen in Gebäuden oder Campus-Umgebungen ist Multimode oft kostengünstiger und ausreichend.
3. Steckverbindertyp:
Stelle sicher, dass die Adapter im Patchpanel mit den Steckern deiner vorhandenen oder geplanten Glasfaserkabel und Geräte übereinstimmen. LC-Stecker sind heute der Standard für hohe Portdichten. Wenn du MPO/MTP-Kabel verwendest, benötigst du entsprechende MPO/MTP-Adapter im Patchpanel.
4. Einbauort und Umgebung:
Wird das Patchpanel in einem gut belüfteten Serverraum oder in einem staubigen Umfeld installiert? Für staubige Umgebungen sind Patchpanel mit integrierten Staubschutzkappen an den Adaptern (wie z.B. E2000) empfehlenswert. Die Rackmontage-Option ist für die meisten professionellen Installationen Standard.
5. Geplante Bandbreiten und Anwendungen:
Für sehr hohe Bandbreiten wie 40 GbE, 100 GbE oder mehr, die oft über MPO/MTP-Kabel realisiert werden, sind spezielle Hochleistungs-Patchpanel erforderlich, die diese Dichte und Leistung unterstützen.
6. Anforderungen an das Kabelmanagement:
Überlege, wie du die Patchkabel im Rack organisieren möchtest. Manche Patchpanel bieten integrierte Lösungen, während du für andere separate Kabelmanagement-Elemente benötigst.
Installation und Wartung von LWL-Patchpaneln
Die korrekte Installation und regelmäßige Wartung von LWL-Patchpaneln sind essenziell für die Zuverlässigkeit deines Netzwerks. Hierbei sind einige wichtige Aspekte zu beachten:
Installation
- Sauberkeit: Glasfaseranschlüsse sind extrem empfindlich gegenüber Staub und Schmutz. Arbeite immer in einer sauberen Umgebung und verwende spezielle Reinigungssets für Glasfasern, bevor du Kabel oder Adapter verbindest.
- Korrekte Terminierung: Stelle sicher, dass die Glasfasern korrekt in den Spleißkassetten terminiert und gespleißt werden. Dies erfordert spezialisiertes Werkzeug und Fachwissen.
- Zugentlastung: Sorge dafür, dass die Hauptglasfaserkabel ordnungsgemäß an den Kabeleingängen befestigt sind, um Zug auf die empfindlichen Spleißstellen zu vermeiden.
- Beschriftung: Eine klare und eindeutige Beschriftung aller Ports und Verbindungen am Patchpanel ist unerlässlich. Verwende Etiketten, die auch unter schwierigen Bedingungen lesbar bleiben.
- Kabelmanagement: Nutze die integrierten oder externen Kabelmanagement-Elemente, um die Patchkabel ordentlich zu führen und Überbiegungen zu vermeiden.
Wartung
- Regelmäßige Reinigung: Obwohl die Anschlüsse im Patchpanel geschützt sind, können sich im Laufe der Zeit Staubpartikel ansammeln. Führe regelmäßige Inspektionen und Reinigungen durch, insbesondere wenn du Änderungen an der Verkabelung vornimmst.
- Inspektion von Spleißstellen: Überprüfe in regelmäßigen Abständen die Spleißkassetten auf Anzeichen von Beschädigung oder Korrosion.
- Überprüfung der Verbindungsqualität: Mit einem Glasfaser-Testgerät (z.B. OTDR oder Leistungsmesser) kannst du die Signalqualität der Verbindungen überprüfen und potenzielle Probleme frühzeitig erkennen.
- Dokumentation: Halte deine Netzwerktopologie und die Belegung der Patchpanel stets aktuell. Eine genaue Dokumentation erleichtert die Fehlersuche und zukünftige Planungen enorm.
Häufige Probleme und Lösungen bei LWL-Patchpaneln
Auch bei sorgfältiger Planung und Installation können Probleme auftreten. Hier sind einige der häufigsten und wie du sie lösen kannst:
Problem: Hohe Dämpfungswerte (Signalverlust)
Ursachen:
- Verschmutzte Anschlüsse
- Beschädigte Stecker oder Kabel
- Schlechte Spleißverbindungen
- Zu starke Biegeradien der Kabel
Lösungen:
- Reinige die betroffenen Anschlüsse sorgfältig mit einem speziellen Glasfaser-Reinigungskit.
- Überprüfe die Kabel und Stecker auf physische Schäden. Ersetze beschädigte Komponenten.
- Überprüfe die Spleißstellen und lass diese gegebenenfalls neu spleißen.
- Stelle sicher, dass die Kabel nicht enger als der empfohlene Biegeradius gebogen sind.
Problem: Falsche oder fehlende Verbindungen
Ursachen:
- Falsche Beschriftung
- Vertauschtes Stecken von Patchkabeln
- Defekte Adapter
Lösungen:
- Überprüfe die Beschriftung aller Ports und Patchkabel.
- Nutze eine detaillierte Dokumentation der Verkabelung.
- Teste die Durchgängigkeit der Verbindungen mit einem Sichtlaser oder einem Glasfaser-Testgerät.
- Ersetze defekte Adapter.
Problem: Unzureichende Kabelorganisation
Ursachen:
- Fehlende oder unzureichende Kabelmanagement-Lösungen
- Überfüllung des Patchpanels
Lösungen:
- Nutze dedizierte Kabelmanagement-Kanäle und -Brücken.
- Verwende Klettbänder oder Kabelbinder, um Kabelstränge zu bündeln.
- Ziehe die Anschaffung eines Patchpanels mit höherer Portdichte oder zusätzlicher Kabelmanagement-Optionen in Betracht.
Das sind die neuesten LWL Patchpanel Produkte mit der besten Bewertung
FAQ – Häufig gestellte Fragen zu LWL-Patchpanel: Glasfaserverbindungen sauber organisieren
Was ist der Hauptzweck eines LWL-Patchpanels?
Der Hauptzweck eines LWL-Patchpanels ist die zentrale und organisierte Terminierung, Verbindung und Verwaltung von Glasfaserkabeln in Netzwerkschränken und Racks. Es ermöglicht eine saubere, leicht zugängliche und wartungsfreundliche Handhabung der Glasfaserverbindungen.
Welche Steckverbindertypen sind am gebräuchlichsten?
Die gebräuchlichsten Steckverbindertypen sind LC, SC und E2000. LC-Stecker sind wegen ihrer geringen Größe und hohen Portdichte besonders beliebt. MPO/MTP-Stecker werden für höhere Bandbreiten und Dichten eingesetzt.
Muss ich ein LWL-Patchpanel selbst installieren?
Die Installation von LWL-Patchpaneln erfordert spezielle Werkzeuge und Fachkenntnisse im Umgang mit Glasfaserkabeln und Spleißtechniken. Für eine professionelle und sichere Installation ist es ratsam, einen qualifizierten Netzwerktechniker zu beauftragen.
Wie oft sollte ein LWL-Patchpanel gereinigt werden?
Eine regelmäßige Reinigung wird empfohlen, insbesondere vor größeren Änderungen im Netzwerk. Es ist ratsam, die Anschlüsse vor jeder Verbindung zu inspizieren und bei Bedarf zu reinigen, um Signalverluste zu vermeiden.
Was bedeutet die Portdichte bei einem LWL-Patchpanel?
Die Portdichte gibt an, wie viele Glasfaseranschlüsse auf einer bestimmten Fläche, meist in Höheneinheiten (HE) eines Racks, untergebracht werden können. Eine höhere Portdichte ermöglicht mehr Verbindungen auf weniger Raum, was besonders in dichten Rechenzentren von Vorteil ist.
Welche Rolle spielt die Dämpfung bei Glasfaserverbindungen über ein Patchpanel?
Jede Verbindung und jede Komponente in einer Glasfaserstrecke führt zu einer gewissen Dämpfung (Signalverlust). Ein gut konzipiertes und korrekt installiertes LWL-Patchpanel minimiert diese Dämpfung durch hochwertige Adapter und saubere Spleißstellen, was für die Signalintegrität, besonders über längere Distanzen, entscheidend ist.
Kann ich verschiedene Glasfaser-Typen (Singlemode und Multimode) in einem Patchpanel mischen?
Es ist technisch möglich, aber nicht empfehlenswert. Mischen von Singlemode und Multimode-Kabeln oder -Adaptern in derselben Verbindung führt zu erheblichen Dämpfungsverlusten und Funktionsstörungen. Patchpanel sollten für den jeweiligen Glasfasertyp ausgelegt sein, und nur passende Kabel sollten verbunden werden.
