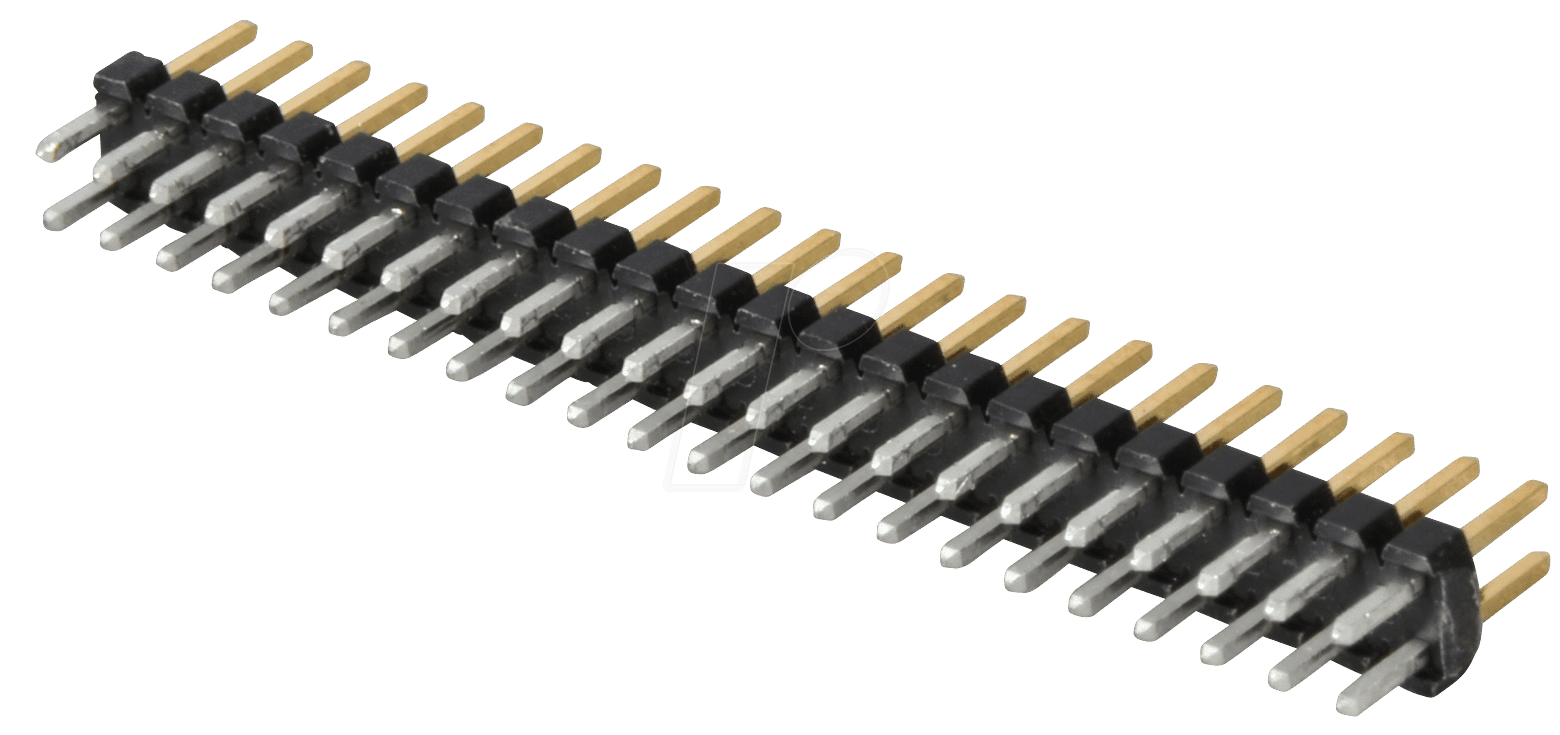

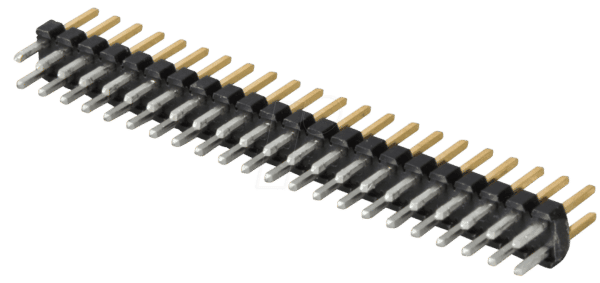

MPE 150-3-044 – Stiftleisten 2,00 mm, 2X22, gerade: Präzision und Zuverlässigkeit für Ihre Elektronikprojekte
Sie benötigen eine robuste und präzise Verbindungslösung für Ihre Elektronikplatinen und Geräte? Die MPE 150-3-044 Stiftleisten mit einem Rastermaß von 2,00 mm und einer Ausführung von 2×22 Kontakten, gerade, sind die ideale Wahl für Entwickler, Ingenieure und Technikenthusiasten, die Wert auf Qualität, Langlebigkeit und eine zuverlässige Signalübertragung legen. Diese hochwertigen Stiftleisten überbrücken die Lücke zwischen Flexibilität und permanenter Fixierung und ermöglichen eine saubere und sichere Montage.
Vorteile der MPE 150-3-044 Stiftleisten
Die MPE 150-3-044 Stiftleisten zeichnen sich durch eine Reihe von Merkmalen aus, die sie zu einer überlegenen Wahl gegenüber einfacheren oder minderwertigen Alternativen machen:
- Hohe Kontaktdichte bei kompaktem Design: Mit 2×22 Kontakten auf engstem Raum ermöglicht die Stiftleiste eine effiziente Nutzung der verfügbaren Fläche auf Ihrer Leiterplatte, ohne Kompromisse bei der Zuverlässigkeit einzugehen. Das 2,00 mm Rastermaß bietet eine optimale Balance zwischen Miniaturisierung und Handhabung.
- Präzise Signalintegrität: Die sorgfältige Fertigung und die Verwendung hochwertiger Materialien gewährleisten eine exzellente elektrische Leitfähigkeit und minimieren Signalverluste und Interferenzen. Dies ist entscheidend für anspruchsvolle Anwendungen, bei denen Datenintegrität oberste Priorität hat.
- Robuste Konstruktion für Langlebigkeit: Gefertigt aus widerstandsfähigen Materialien, sind diese Stiftleisten darauf ausgelegt, den Belastungen mechanischer Beanspruchung und Umwelteinflüssen standzuhalten, was eine lange Lebensdauer und zuverlässige Funktion über die Zeit sichert.
- Einfache und sichere Montage: Die gerade Ausführung und das standardisierte Rastermaß erleichtern die Bestückung und Verbindung mit kompatiblen Buchsenleisten. Dies beschleunigt den Entwicklungsprozess und reduziert das Risiko von Montagefehlern.
- Vielseitige Einsatzmöglichkeiten: Ob in der Prototypenentwicklung, in Serienproduktionen oder bei der Reparatur elektronischer Geräte – die MPE 150-3-044 ist eine universell einsetzbare Komponente für eine breite Palette von Elektronikprojekten.
- Optimale Wärmeableitung: Die durchdachte Konstruktion unterstützt eine effektive Wärmeableitung, was besonders bei Hochleistungsanwendungen wichtig ist, um die Betriebstemperatur der Komponenten zu regulieren und die Lebensdauer zu verlängern.
- Gleichmäßige Kontaktkraft: Jede einzelne Kontaktstelle ist darauf ausgelegt, eine konsistente und sichere Verbindung zu gewährleisten, auch bei wiederholtem Ein- und Ausstecken.
Technische Spezifikationen und Konstruktion
Die MPE 150-3-044 Stiftleisten sind das Ergebnis präziser Ingenieurskunst und hochwertiger Materialauswahl. Das Design ist auf maximale Performance und Zuverlässigkeit ausgelegt:
Material und Aufbau
Das Gehäusematerial ist typischerweise ein Hochtemperatur-Kunststoff, der eine ausgezeichnete thermische Beständigkeit aufweist. Dies ist entscheidend für den Einsatz in automatisierten Lötprozessen wie dem Reflow-Löten, bei denen hohe Temperaturen auftreten. Die Stifte selbst bestehen in der Regel aus einer Kupferlegierung, die eine hohe elektrische Leitfähigkeit und mechanische Festigkeit bietet. Diese Legierungen sind oft oberflächenveredelt, beispielsweise mit einer Zinnschicht, um die Korrosionsbeständigkeit zu erhöhen und die Lötbarkeit zu verbessern. Die präzise Verankerung der Stifte im Gehäuse gewährleistet eine stabile mechanische Verbindung und verhindert ein versehentliches Herauslösen.
Elektrische Eigenschaften
Mit einem Rastermaß von 2,00 mm bietet diese Stiftleiste eine hohe Packungsdichte. Die Kontaktierung erfolgt über Stiftkontakte, die für die Aufnahme von Stromstärken und Spannungen ausgelegt sind, die typisch für Signalübertragungsanwendungen im Bereich der Mikroelektronik sind. Die genauen elektrischen Spezifikationen wie maximale Strombelastbarkeit, Spannungsfestigkeit und Kontaktwiderstand hängen vom spezifischen Design des Herstellers ab, sind aber für die vorgesehene Anwendung stets optimiert.
Mechanische Merkmale
Die gerade Ausführung der Stiftleiste vereinfacht die Montage auf Leiterplatten und die Kopplung mit entsprechenden Buchsenleisten. Die 2×22 Konfiguration ergibt insgesamt 44 Kontaktpunkte, die für eine Vielzahl von Verbindungsaufgaben genutzt werden können. Die Stiftdicke und -länge sind so gewählt, dass sie eine sichere und stabile mechanische Verbindung mit den Gegenstücken ermöglichen.
Einsatzgebiete der MPE 150-3-044 Stiftleisten
Diese Stiftleisten sind vielseitig einsetzbar und finden Anwendung in zahlreichen Branchen und Projekten:
- Automobilindustrie: In Steuergeräten, Infotainmentsystemen und Sensorik-Applikationen, wo Zuverlässigkeit unter widrigen Bedingungen gefragt ist.
- Industrielle Automatisierung: Zur Verbindung von Steuerungen, Sensoren, Aktoren und HMI-Systemen (Human-Machine-Interface) in Produktionsanlagen.
- Medizintechnik: In Diagnosegeräten, Patientenüberwachungssystemen und Laborautomatisierung, wo höchste Präzision und Zuverlässigkeit unerlässlich sind.
- Telekommunikation: In Basisstationen, Netzwerkkomponenten und Signalverarbeitungseinheiten.
- Verbraucherelektronik: In komplexen Haushaltsgeräten, Audio- und Videogeräten sowie Spielekonsolen.
- Forschung und Entwicklung: Als flexible und zuverlässige Lösung für Prototypen, Testaufbauten und die schnelle Iteration von Designs.
- Modellbau und Hobby-Elektronik: Für anspruchsvolle Projekte, bei denen eine stabile und präzise Verbindung gewünscht wird.
Produktdaten im Überblick
| Merkmal | Spezifikation |
|---|---|
| Modellnummer | MPE 150-3-044 |
| Typ | Stiftleiste |
| Rastermaß | 2,00 mm |
| Anzahl der Reihen | 2 |
| Anzahl der Kontakte pro Reihe | 22 |
| Gesamtzahl der Kontakte | 44 |
| Ausrichtung | Gerade |
| Gehäusematerial | Hochtemperatur-Kunststoff (typischerweise PBT oder LCP) – für Lötbarkeit und thermische Stabilität optimiert. |
| Kontaktmaterial | Kupferlegierung (oft mit Zinn- oder Goldbeschichtung) – für exzellente Leitfähigkeit und Korrosionsbeständigkeit. |
| Nennstrom (typisch) | 0.5 A bis 1.5 A (abhängig von der spezifischen Ausführung und dem Hersteller) – für typische Signalübertragungsanwendungen ausgelegt. |
| Betriebstemperatur | -40°C bis +105°C (oder höher) – abhängig vom Gehäusematerial und für diverse Umgebungsbedingungen geeignet. |
| Isolationswiderstand | > 1000 MΩ – gewährleistet eine hohe elektrische Trennung zwischen den Kontakten. |
| Kontaktwiderstand | < 50 mΩ – sorgt für minimale Signalverluste. |
| Lötbarkeit | Ausgezeichnet – für Wellenlöten und Reflow-Lötverfahren konzipiert. |
| Mechanische Lebensdauer | Bis zu 100 Steckzyklen (oder mehr) – für wiederholtes Anstecken ausgelegt. |
FAQ – Häufig gestellte Fragen zu MPE 150-3-044 – Stiftleisten 2,00 mm, 2X22, gerade
Was ist das Rastermaß und warum ist es wichtig?
Das Rastermaß gibt den Abstand zwischen den Mittelpunkten benachbarter Kontakte an. Bei der MPE 150-3-044 Stiftleiste beträgt dieses 2,00 mm. Ein kleineres Rastermaß ermöglicht eine höhere Kontaktdichte auf einer Leiterplatte, was insbesondere bei platzbeschränkten Designs von Vorteil ist. Es ist entscheidend für die Kompatibilität mit anderen Steckverbindern und die Gesamtplatine.
Welche Vorteile bietet die gerade Ausführung?
Die gerade Ausführung bedeutet, dass die Stifte senkrecht zur Leiterplatte stehen. Dies erleichtert die direkte Bestückung auf der Platine und ermöglicht eine einfache vertikale Verbindung mit passenden Buchsenleisten. Diese Ausrichtung ist oft Standard für viele elektronische Schnittstellen und erleichtert die Integration in Gehäuse.
Für welche Arten von Lötverfahren sind diese Stiftleisten geeignet?
Die MPE 150-3-044 Stiftleisten sind typischerweise für moderne Lötverfahren wie Wellenlöten und Reflow-Löten konzipiert. Dies liegt an der Verwendung von Hochtemperatur-Kunststoffen für das Gehäuse, die den hohen Temperaturen dieser Prozesse standhalten, ohne sich zu verformen oder zu degradieren.
Wie gewährleistet die Stiftleiste eine sichere elektrische Verbindung?
Eine sichere elektrische Verbindung wird durch mehrere Faktoren gewährleistet: Das präzise gefertigte Gehäuse hält die Stifte in der korrekten Position, die Kupferlegierung der Stifte sorgt für eine gute Leitfähigkeit, und eine eventuelle Oberflächenveredelung (z.B. Zinn) verbessert die Lötbarkeit und schützt vor Korrosion. Die mechanische Stabilität des Kontakts mit der Gegenbuchse sorgt für einen geringen und stabilen Kontaktwiderstand.
Was bedeutet 2×22 Kontakte?
Diese Angabe bedeutet, dass die Stiftleiste über zwei Reihen mit jeweils 22 Kontakten verfügt, was eine Gesamtzahl von 44 Kontaktpunkten ergibt. Diese Konfiguration bietet eine hohe Anzahl an Anschlussmöglichkeiten auf einer relativ kleinen Fläche und ist ideal für komplexe Signalverteilungen.
Sind diese Stiftleisten auch für höhere Stromstärken geeignet?
Die MPE 150-3-044 Stiftleisten sind primär für Signalübertragungsanwendungen konzipiert, wo typischerweise Stromstärken im Bereich von 0,5 A bis 1,5 A üblich sind. Für Anwendungen, die deutlich höhere Stromstärken erfordern, sind spezielle Leistungssteckverbinder zu verwenden. Bitte prüfen Sie immer die spezifischen technischen Daten des Herstellers für die genaue Strombelastbarkeit.
Können diese Stiftleisten in rauen Umgebungsbedingungen eingesetzt werden?
Dank der robusten Konstruktion und der Verwendung von geeigneten Materialien wie Hochtemperatur-Kunststoffen und korrosionsbeständigen Kupferlegierungen sind diese Stiftleisten für den Einsatz in einer Vielzahl von Umgebungsbedingungen geeignet, einschließlich variabler Temperaturen. Für extrem aggressive Umgebungen (z.B. hohe Luftfeuchtigkeit, aggressive Chemikalien) sollten jedoch spezielle Steckverbinder mit entsprechenden Schutzmerkmalen in Betracht gezogen werden.
