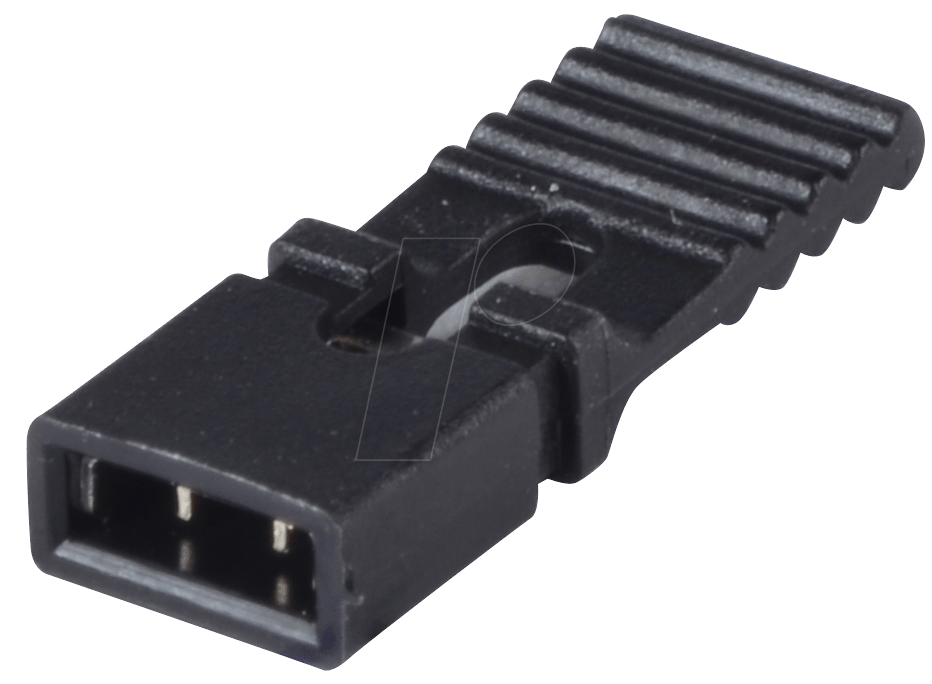

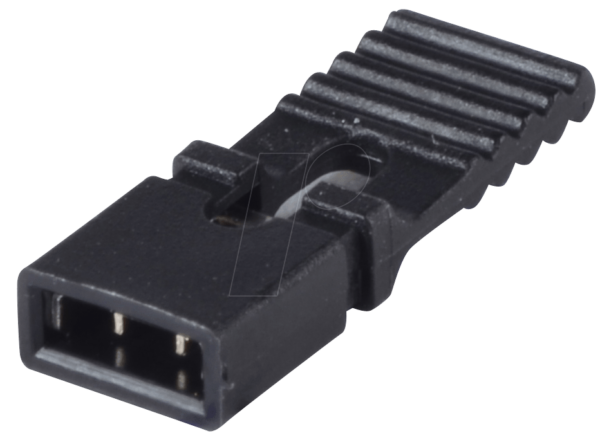

Präzise Schaltungssteuerung mit JUMPER 2,54GL SW – Kurzschlussbrücke mit Grifflasche
Für Elektronik-Enthusiasten, Entwickler und Techniker, die eine zuverlässige und intuitive Methode zur einfachen Konfiguration von Leiterplatten und elektronischen Systemen suchen, bietet die JUMPER 2,54GL SW Kurzschlussbrücke mit Grifflasche die ideale Lösung. Dieses essentielle Bauteil ermöglicht die schnelle und sichere Brückung von Pins in einem 2,54mm Raster, wodurch individuelle Schaltungspfade unkompliziert erstellt oder geändert werden können, ohne auf Lötprozesse zurückgreifen zu müssen.
Warum JUMPER 2,54GL SW die überlegene Wahl ist
Im Gegensatz zu herkömmlichen Steckbrücken oder der Notwendigkeit von Lötverbindungen, zeichnet sich die JUMPER 2,54GL SW durch ihre herausragende Benutzerfreundlichkeit und Wiederverwendbarkeit aus. Die integrierte Grifflasche gewährleistet eine einfache und sichere Handhabung, selbst bei filigranen Arbeiten auf engem Raum. Dies minimiert das Risiko von Beschädigungen an empfindlichen Bauteilen und reduziert den Zeitaufwand für Konfigurationsänderungen erheblich. Die präzise gefertigten Kontakte sorgen für eine optimale elektrische Verbindung und gewährleisten eine stabile Signalübertragung über die gesamte Lebensdauer des Produkts.
Maximale Flexibilität für Ihre Elektronikprojekte
Die JUMPER 2,54GL SW ist ein unverzichtbares Werkzeug für eine Vielzahl von Anwendungen. Ob Sie Prototypen entwickeln, Einstellungen an Hardware vornehmen oder Diagnosearbeiten durchführen – diese Kurzschlussbrücke bietet die Flexibilität, die Sie benötigen:
- Schnelle Konfiguration von Jumper-Einstellungen: Einfaches Ändern von Betriebsparametern auf Motherboards, Controllern oder anderen elektronischen Geräten.
- Prototyping und Entwicklung: Schnelles Testen verschiedener Schaltungsvarianten ohne permanente Modifikationen.
- Fehlerbehebung und Diagnose: Gezieltes Überbrücken von Leitungen zur Identifizierung von Schaltungsproblemen.
- Systemanpassung: Individuelle Einstellung von Funktionen und Betriebsmodi nach spezifischen Anforderungen.
- Laboranwendungen: Zuverlässige Verbindungen für Versuchsaufbauten und Lehrzwecke.
Technische Spezifikationen und Materialqualität
Die Auswahl der richtigen Komponenten ist entscheidend für die Langlebigkeit und Zuverlässigkeit Ihrer Schaltungen. Die JUMPER 2,54GL SW wurde unter Berücksichtigung höchster Qualitätsstandards entwickelt:
| Merkmal | Spezifikation |
|---|---|
| Rastermaß | 2,54 mm |
| Bauform | Kurzschlussbrücke (Jumper) |
| Farbe | Schwarz (SW) |
| Besonderheit | Mit Grifflasche für einfache Handhabung |
| Kontaktmaterial | Hochleitfähige Kupferlegierung, oberflächenveredelt für geringen Übergangswiderstand und Korrosionsbeständigkeit. |
| Isolationsmaterial | Hochwertiger thermoplastischer Kunststoff (z.B. PBT oder PA), bestimmt für eine hohe Temperaturbeständigkeit und mechanische Stabilität. |
| Anzahl Kontakte | Typischerweise 2 Kontakte zur Brückung |
| Betriebstemperatur | Konzipiert für den Einsatz in einem breiten Temperaturbereich, üblich für elektronische Bauteile (z.B. -40°C bis +85°C). |
Design-Merkmale für optimale Funktionalität
Die Konstruktion der JUMPER 2,54GL SW ist auf maximale Funktionalität und Langlebigkeit ausgelegt. Die bewährte Bauform mit einer Grifflasche bietet entscheidende Vorteile gegenüber konventionellen Jumpern:
- Ergonomische Grifflasche: Die strategisch platzierte Grifflasche ermöglicht ein einfaches Greifen und Abziehen der Brücke, selbst wenn die Pins auf der Leiterplatte dicht beieinander liegen. Dies verhindert Beschädigungen an den Pins oder der Leiterplatte.
- Präzise Passform: Das Rastermaß von 2,54 mm ist ein Industriestandard und gewährleistet eine exakte und sichere Verbindung mit den entsprechenden Pin-Headern. Die Innenkontakte sind so gefertigt, dass sie einen festen Sitz und eine niedrige Kontaktimpedanz gewährleisten.
- Robuste Isolierung: Das schwarze Gehäusematerial ist nicht nur farblich dezent, sondern bietet auch eine hervorragende elektrische Isolation und schützt die Kontakte vor Umwelteinflüssen wie Staub und Feuchtigkeit. Es ist resistent gegen gängige Lösungsmittel, die bei der Platinenbestückung oder -reinigung eingesetzt werden können.
- Signalintegrität: Die Verwendung hochwertiger Kontaktmaterialien mit einer optimierten Oberflächenbehandlung minimiert Übergangswiderstände. Dies ist entscheidend für die Aufrechterhaltung der Signalqualität, insbesondere bei der Übertragung von Hochfrequenzsignalen oder empfindlichen Analogdaten.
Umfassende Anwendungsgebiete in der Elektronikentwicklung
Die Vielseitigkeit der JUMPER 2,54GL SW Kurzschlussbrücke eröffnet ein breites Spektrum an Einsatzmöglichkeiten:
- Industrielle Automatisierung: Konfiguration von Steuerkarten, Messgeräten und Sensorik-Schnittstellen in industriellen Steuerungen.
- Consumer Electronics: Anpassung von Parametern in Unterhaltungselektronikgeräten, Haushaltsgeräten oder Multimedia-Systemen.
- Telekommunikation: Einstellung von Kommunikationsmodulen, Netzwerkgeräten und Vermittlungstechnik.
- Embedded Systems: Flexible Konfiguration von Mikrocontrollern, Single-Board-Computern und Entwicklungsboards für spezifische Hardware-Anforderungen.
- Forschung und Entwicklung: Erstellung von Schaltungsalternativen und Durchführung von Experimenten in universitären und industriellen Forschungslaboren.
- DIY-Projekte und Hobbyelektronik: Einfache und sichere Möglichkeit für Bastler und Maker, ihre Projekte anzupassen und zu testen.
Haltbarkeit und Zuverlässigkeit im Dauerbetrieb
Die JUMPER 2,54GL SW wurde für eine lange Lebensdauer konzipiert. Die Kombination aus robustem Gehäusematerial und hochwertigen Kontaktflächen stellt sicher, dass die Brücke auch bei häufiger Anwendung und unter variierenden Umgebungsbedingungen zuverlässig funktioniert. Die präzise Fertigung minimiert das Risiko von Kontaktproblemen oder mechanischem Verschleiß, was sie zu einer langfristigen Investition für jedes Elektroniklabor oder jede Werkstatt macht.
FAQ – Häufig gestellte Fragen zu JUMPER 2,54GL SW – Kurzschlussbrücke, schw. m. Grifflasche
Was genau ist eine Kurzschlussbrücke und wofür wird sie verwendet?
Eine Kurzschlussbrücke, auch Jumper genannt, ist ein elektrisches Bauteil, das verwendet wird, um zwei oder mehr elektrische Kontakte miteinander zu verbinden. Sie dient dazu, Schaltungspfade zu schließen oder zu ändern, um beispielsweise verschiedene Betriebsmodi eines Geräts auszuwählen, Hardware-Einstellungen anzupassen oder bestimmte Funktionen zu aktivieren/deaktivieren, ohne dass eine Lötverbindung erforderlich ist.
Warum ist die Grifflasche an der JUMPER 2,54GL SW wichtig?
Die Grifflasche ist ein entscheidendes ergonomisches Merkmal. Sie ermöglicht ein einfaches und sicheres Greifen und Abziehen der Brücke von den Pins der Leiterplatte. Dies ist besonders nützlich bei eng bestückten Pins oder wenn viele Jumper vorhanden sind, da sie das Risiko von Beschädigungen an den Pins oder der Leiterplatte minimiert und die Handhabung erheblich erleichtert.
Welche Vorteile bietet das 2,54 mm Rastermaß?
Das Rastermaß von 2,54 mm ist ein etablierter Industriestandard für Pin-Header und Steckverbinder auf Leiterplatten. Dies gewährleistet eine hohe Kompatibilität mit einer Vielzahl von elektronischen Geräten und Komponenten. Die präzise Fertigung in diesem Rastermaß garantiert eine sichere und elektrische stabile Verbindung.
Ist die JUMPER 2,54GL SW wiederverwendbar?
Ja, die JUMPER 2,54GL SW ist explizit für die wiederholte Verwendung konzipiert. Dank der hochwertigen Materialien und der robusten Konstruktion kann sie mehrmals gesteckt und abgezogen werden, ohne an Funktionalität oder Zuverlässigkeit einzubüßen. Dies macht sie zu einer kostengünstigen und nachhaltigen Lösung für wechselnde Konfigurationen.
Für welche Art von Geräten ist diese Kurzschlussbrücke geeignet?
Diese Kurzschlussbrücke eignet sich für eine breite Palette von elektronischen Geräten, die über Pin-Header mit 2,54 mm Rastermaß verfügen. Dazu gehören unter anderem Motherboards, industrielle Steuerungen, Embedded-Systeme, Entwicklungsboards, Netzwerkhardware, Audio- und Videogeräte sowie viele andere Arten von Platinen, bei denen eine manuelle Konfiguration von Parametern erforderlich ist.
Was bedeutet die schwarze Farbe (SW)?
Die schwarze Farbe (SW für Schwarz) ist eine standardmäßige Kennzeichnung für dieses Produkt und hat primär eine ästhetische Funktion. Sie dient oft der besseren Sichtbarkeit und Unterscheidbarkeit auf der Leiterplatte. Technisch hat die Farbe an sich keine Auswirkungen auf die elektrische Funktion oder Leistung der Brücke.
Kann ich die JUMPER 2,54GL SW für Hochfrequenzanwendungen verwenden?
Die Eignung für Hochfrequenzanwendungen hängt von mehreren Faktoren ab, einschließlich der Frequenz selbst und der Anforderungen an die Signalintegrität. Dank des geringen Übergangswiderstands durch hochwertige Kontaktmaterialien und einer stabilen Verbindung ist diese Brücke jedoch für viele gängige Hochfrequenzanwendungen im Consumer- und Industrieumfeld gut geeignet. Für extrem kritische RF-Anwendungen sollten spezifische HF-Konnektoren in Betracht gezogen werden.
