Die korrekte Belegung von RJ45-Steckern ist entscheidend für die Funktionsfähigkeit deiner Netzwerkkabel, ob für Heimnetzwerke, Büros oder industrielle Anwendungen. Verstehst du die Pinbelegung, die Adernfarben und die Standards wie T568A und T568B, vermeidest du kostspielige Fehler bei der Verkabelung und stellst eine zuverlässige Datenübertragung sicher.
Das sind die beliebtesten Netzwerkkabelbelegung Produkte
Grundlagen der RJ45-Belegung: Pins und ihre Funktionen

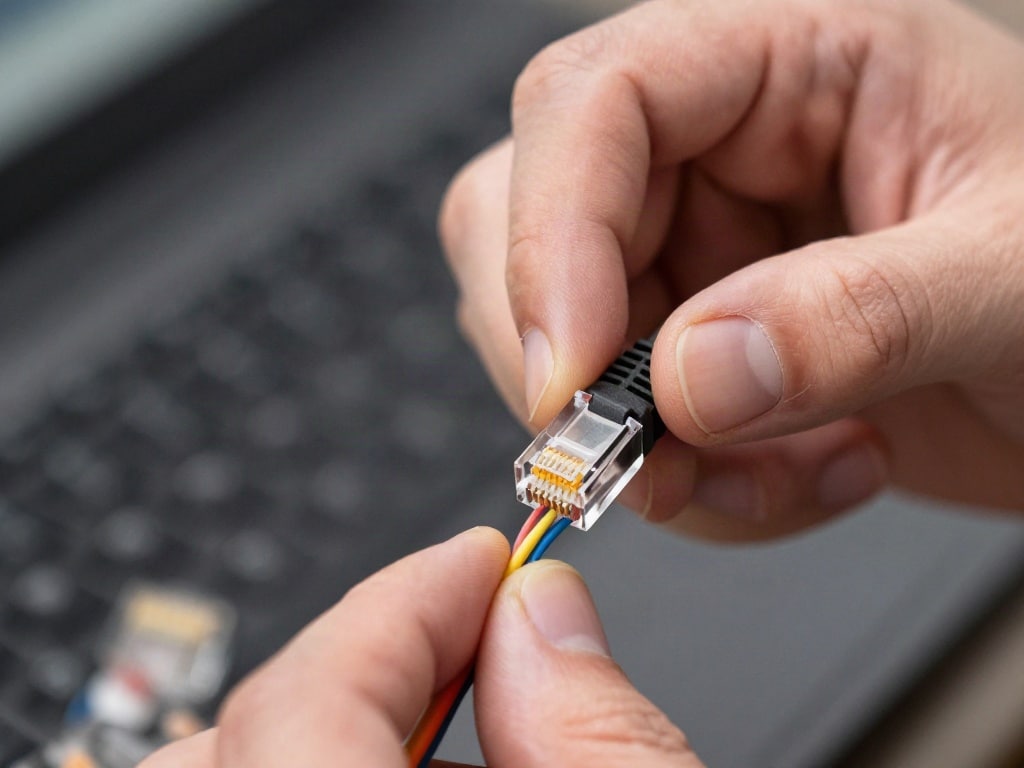

Ein RJ45-Stecker, auch bekannt als 8P8C (8 Positionen, 8 Kontakte), ist das Standard-Anschlussstück für Netzwerkkabel, insbesondere für Ethernet. Die 8 Pins im Stecker sind für die Datenübertragung und Steuersignale verantwortlich. Die richtige Reihenfolge der acht einzelnen Adern innerhalb des Kabels, die mit den Pins verbunden werden, bestimmt die Funktionalität des Netzwerks.
Die 8 Pins im Detail
- Pin 1: Senden (+) – Bei Gigabit-Ethernet wird dieser Pin auch für Senden verwendet.
- Pin 2: Senden (-) – Bei Gigabit-Ethernet wird dieser Pin auch für Senden verwendet.
- Pin 3: Empfangen (+) – Bei Gigabit-Ethernet wird dieser Pin auch für Empfangen verwendet.
- Pin 4: Nicht verwendet (reserviert für zukünftige oder spezielle Anwendungen, z.B. Power over Ethernet – PoE).
- Pin 5: Nicht verwendet (reserviert für zukünftige oder spezielle Anwendungen, z.B. Power over Ethernet – PoE).
- Pin 6: Empfangen (-) – Bei Gigabit-Ethernet wird dieser Pin auch für Empfangen verwendet.
- Pin 7: Nicht verwendet (reserviert für zukünftige oder spezielle Anwendungen, z.B. Power over Ethernet – PoE).
- Pin 8: Nicht verwendet (reserviert für zukünftige oder spezielle Anwendungen, z.B. Power over Ethernet – PoE).
Es ist wichtig zu wissen, dass nicht alle 8 Pins in älteren Ethernet-Standards (wie Fast Ethernet 100BASE-TX) aktiv genutzt werden. Hier kommen nur die Pins 1, 2, 3 und 6 zum Einsatz. Die Pins 4, 5, 7 und 8 sind für höhere Geschwindigkeiten wie Gigabit-Ethernet (1000BASE-T) und 10-Gigabit-Ethernet relevant geworden, insbesondere für Power over Ethernet (PoE), wo sie zur Stromversorgung genutzt werden können.
Die Adernfarben und ihre Bedeutung
Ein Netzwerkkabel (Ethernet-Kabel) besteht aus acht einzelnen Adern, die paarweise miteinander verdrillt sind. Diese Verdrillung ist entscheidend, um elektromagnetische Interferenzen (EMI) zu minimieren und eine saubere Signalübertragung zu gewährleisten. Die Farben der Adern folgen einem bestimmten Schema, das dir hilft, die korrekte Belegung zu identifizieren.
Standard-Adernfarben im Überblick
Die Farben sind in der Regel in Paaren angeordnet: ein durchgefärbtes Kabel und ein weiß-gestreiftes Kabel mit der gleichen Farbe. Diese Paare sind für spezifische Sende- und Empfangsfunktionen zuständig.
- Orange-Paar: Orange und Orange-Weiß
- Blau-Paar: Blau und Blau-Weiß
- Grün-Paar: Grün und Grün-Weiß
- Braun-Paar: Braun und Braun-Weiß
Bei der Belegung der Pins werden diese Paare auf bestimmte Pins gelegt. Die genaue Zuordnung hängt vom verwendeten Verkabelungsstandard ab.
Die Verkabelungsstandards: T568A und T568B
Es gibt zwei primäre Standards für die Belegung von RJ45-Steckern: T568A und T568B. Beide Standards sind ISO-konform und werden international anerkannt. Der Hauptunterschied liegt in der Vertauschung der Sende- und Empfangspaare (Orange und Grün). Welcher Standard verwendet wird, hängt oft von regionalen Konventionen oder den Vorgaben des jeweiligen Netzwerks ab. Beide Standards sind für die Datenübertragung gleichwertig, solange sie konsistent innerhalb eines Netzwerks verwendet werden.
T568A Belegung
Bei T568A ist das Grün-Paar für Senden und Empfangen zuständig, während das Orange-Paar für andere Funktionen (ggf. PoE) genutzt wird.
| Pin-Nummer | T568A Farbe | Funktion (typisch) |
|---|---|---|
| 1 | Grün-Weiß | Senden (+) / RX+ |
| 2 | Grün | Senden (-) / RX- |
| 3 | Orange-Weiß | Empfangen (+) / TX+ |
| 4 | Blau | Nicht verwendet (oder PoE +) |
| 5 | Blau-Weiß | Nicht verwendet (oder PoE -) |
| 6 | Orange | Empfangen (-) / TX- |
| 7 | Braun-Weiß | Nicht verwendet (oder PoE +) |
| 8 | Braun | Nicht verwendet (oder PoE -) |
T568B Belegung
T568B ist der weiter verbreitete Standard in vielen Regionen, insbesondere in Nordamerika und Europa. Hier sind die Rollen von Grün und Orange vertauscht.
| Pin-Nummer | T568B Farbe | Funktion (typisch) |
|---|---|---|
| 1 | Orange-Weiß | Senden (+) / TX+ |
| 2 | Orange | Senden (-) / TX- |
| 3 | Grün-Weiß | Empfangen (+) / RX+ |
| 4 | Blau | Nicht verwendet (oder PoE +) |
| 5 | Blau-Weiß | Nicht verwendet (oder PoE -) |
| 6 | Grün | Empfangen (-) / RX- |
| 7 | Braun-Weiß | Nicht verwendet (oder PoE +) |
| 8 | Braun | Nicht verwendet (oder PoE -) |
Für die meisten Standard-Ethernet-Verbindungen (direktverbindung zwischen zwei Geräten wie PC zu Switch, Switch zu Router) werden sogenannte Patchkabel verwendet. Diese Kabel müssen auf beiden Seiten die gleiche Belegung haben (entweder T568A auf beiden Seiten oder T568B auf beiden Seiten). Für spezielle Verbindungen, wie die direkte Verbindung zweier Computer ohne Switch (Cross-Over-Kabel), werden die Standards bewusst gemischt: eine Seite T568A und die andere T568B. Dies vertauscht automatisch die Sende- und Empfangspaare, was für die direkte Kommunikation zwischen gleichartigen Geräten notwendig war. Heutzutage erkennen viele moderne Netzwerkgeräte Auto-MDI/MDI-X und passen sich automatisch an, sodass Cross-Over-Kabel kaum noch benötigt werden.
Erstellung eines Netzwerkkabels: Werkzeuge und Vorgehen
Wenn du eigene Netzwerkkabel herstellen möchtest, benötigst du spezifisches Werkzeug. Die korrekte Anwendung ist entscheidend für die Langlebigkeit und Performance des Kabels.
Benötigte Werkzeuge
- Crimpzange für RJ45-Stecker: Dieses Werkzeug dient dazu, die Adern des Netzwerkkabels fest in den Kontakten des RJ45-Steckers zu verankern.
- Abisolierzange für Netzwerkkabel: Eine spezielle Zange, die die äußere Isolierung des Kabels entfernt, ohne die inneren Adern zu beschädigen.
- Netzwerktester: Ein unverzichtbares Werkzeug, um nach der Fertigstellung sicherzustellen, dass alle Verbindungen korrekt sind und keine Kurzschlüsse oder Unterbrechungen vorliegen.
- RJ45-Stecker: Die Stecker, die du an das Kabel crimpen wirst. Achte auf die passende Qualität für die geplante Anwendung (z.B. Cat 5e, Cat 6).
Schritt-für-Schritt-Anleitung zum Crimpen
- Kabel vorbereiten: Mit der Abisolierzange etwa 2-3 cm der äußeren Isolierung des Netzwerkkabels entfernen. Achte darauf, die darunterliegenden Adern nicht zu verletzen.
- Adern entdrillen und sortieren: Die acht einzelnen Adern sind paarweise verdrillt. Diese Verdrillungen vorsichtig lösen und die Adern nebeneinanderlegen. Ordne sie entsprechend dem gewählten Standard (T568A oder T568B) an. Halte die Adern so gerade wie möglich.
- Adern kürzen: Die sortierten und ausgerichteten Adern mit der Crimpzange oder einer scharfen Klinge auf exakt die gleiche Länge kürzen. Die Länge sollte so bemessen sein, dass die blanken Adern gerade so weit aus der Isolierung herausragen, dass sie die Kontakte im RJ45-Stecker erreichen, aber nicht über diese hinausragen.
- Adern in den Stecker einführen: Die sortierten Adern vorsichtig in den RJ45-Stecker schieben. Achte darauf, dass jede Ader in ihrer korrekten Position landet und die Isolation des Kabels bis kurz vor die Kontakte des Steckers reicht. Überprüfe die Reihenfolge nochmals visuell.
- Crimpen: Den vorbereiteten Stecker in die Crimpzange einsetzen und fest zusammendrücken. Die Zange sorgt dafür, dass die Metallkontakte des Steckers sich in die Adern bohren und eine elektrische Verbindung herstellen, während sie gleichzeitig die Kabelisolierung fixieren.
- Testen: Beide Enden des neu erstellten Kabels mit dem Netzwerktester verbinden und einen Testlauf durchführen. Der Tester zeigt dir an, ob alle Verbindungen korrekt sind.
Wiederhole diesen Vorgang für das andere Ende des Kabels. Achte darauf, auf beiden Seiten denselben Standard zu verwenden, es sei denn, du stellst bewusst ein Cross-Over-Kabel her.
Power over Ethernet (PoE) und die RJ45-Belegung
Power over Ethernet (PoE) ist eine Technologie, die es ermöglicht, Geräte wie IP-Telefone, WLAN-Access Points oder Sicherheitskameras über das Netzwerkkabel sowohl mit Daten als auch mit Strom zu versorgen. Dies vereinfacht die Installation erheblich, da keine zusätzlichen Stromkabel verlegt werden müssen.
Wie PoE funktioniert
Bei PoE werden die nicht genutzten Adernpaare im Netzwerkkabel dazu verwendet, elektrische Energie zu übertragen. Hier kommen die Pins 4, 5, 7 und 8 ins Spiel. Je nach PoE-Standard und Gerät kann die Stromversorgung über verschiedene Pins erfolgen. Generell wird die Spannung über ein Paar (z.B. Pins 4 und 5) und die Masse über ein anderes Paar (z.B. Pins 7 und 8) übertragen, oder es werden die bestehenden Sende-/Empfangspaare mitgenutzt.
- Alternative A (enthält die Paare 1-2 und 3-6): Die Stromversorgung wird über die Paare 1-2 (Pins 1 & 2) und 3-6 (Pins 3 & 6) des Ethernet-Kabels übertragen. Dies ist die ältere Methode und wird oft mit „end-span“ PSE (Power Sourcing Equipment) Geräten verwendet, die in den Switch integriert sind.
- Alternative B (enthält die Paare 4-5 und 7-8): Die Stromversorgung wird über die Reservepaare 4-5 (Pins 4 & 5) und 7-8 (Pins 7 & 8) des Ethernet-Kabels übertragen. Dies wird oft mit „mid-span“ PSE Geräten verwendet, die zwischen Switch und Endgerät geschaltet werden.
Es ist wichtig, dass sowohl das sendende Gerät (PSE) als auch das empfangende Gerät (PD – Powered Device) die gleiche PoE-Methode unterstützen und die Kabelbelegung kompatibel ist, um eine sichere und funktionierende Stromversorgung zu gewährleisten.
Häufige Probleme und Lösungen bei der RJ45-Belegung
FAQ – Häufig gestellte Fragen zu RJ45-Belegung: Pins, Adern und Farben im Überblick
Das sind die neuesten Netzwerkkabelbelegung Produkte mit der besten Bewertung
Warum funktioniert mein Netzwerkkabel nicht?
Die häufigsten Ursachen sind eine falsche Pinbelegung, Kurzschlüsse, gebrochene Adern oder schlecht gecrimpte Kontakte. Überprüfe die Belegung jedes Pins sorgfältig anhand des T568A- oder T568B-Standards und stelle sicher, dass alle Verbindungen fest sitzen. Ein Netzwerktester ist das beste Werkzeug, um solche Fehler zu identifizieren.
Welchen Standard soll ich verwenden: T568A oder T568B?
Für die meisten Netzwerke ist es am wichtigsten, innerhalb des Netzwerks konsistent zu bleiben. Wenn du ein bestehendes Netzwerk erweiterst, verwende den dort bereits etablierten Standard. In vielen Ländern ist T568B weiter verbreitet. Für direkte Verbindungen zwischen zwei Computern, die ältere Geräte ohne Auto-MDI/MDI-X verwenden, benötigst du ein Cross-Over-Kabel (eine Seite T568A, die andere T568B). Moderne Geräte erkennen dies meist automatisch.
Was bedeuten die Farben Weiß-Orange und Orange?
Im T568B-Standard ist das Orange-Paar für das Senden (TX) zuständig: Pin 1 (Orange-Weiß) ist Senden (+) und Pin 2 (Orange) ist Senden (-). Im T568A-Standard sind diese Rollen vom Grün-Paar übernommen, und das Orange-Paar wird für Empfang (RX) genutzt.
Sind alle 8 Pins in einem Netzwerkkabel notwendig?
Für ältere Standards wie 100BASE-TX werden nur die Pins 1, 2, 3 und 6 benötigt. Gigabit-Ethernet (1000BASE-T) und höhere Geschwindigkeiten nutzen alle acht Pins für die Datenübertragung. Darüber hinaus sind Pins 4, 5, 7 und 8 für Power over Ethernet (PoE) relevant, um Geräte mit Strom zu versorgen.
Kann ich ein Kabel mit T568A auf einer Seite und T568B auf der anderen Seite für normale Verbindungen verwenden?
Nein, für eine Standard-Patchkabelverbindung (z.B. zwischen deinem Computer und einem Switch) müssen beide Seiten die gleiche Belegung haben (entweder T568A/T568A oder T568B/T568B). Ein Kabel mit gemischter Belegung ist ein Cross-Over-Kabel, das für die direkte Verbindung zweier identischer Geräte (z.B. PC zu PC) gedacht war, bevor Auto-MDI/MDI-X üblich wurde.
Was ist, wenn die Adernfarben in meinem Kabel nicht den Standards entsprechen?
Obwohl die Farbcodierung standardisiert ist, können seltene oder ältere Kabel abweichende Farben aufweisen. In solchen Fällen ist die Funktion jedes einzelnen Aderpaares entscheidend. Du musst die Funktion (Senden/Empfangen) anhand eines Schaltplans oder durch Testen ermitteln, um die korrekte Belegung sicherzustellen. Im Zweifelsfall ist es ratsam, ein neues Kabel nach Standard zu verwenden.
Wie wichtig ist die Verdrillung der Adernpaare?
Die Verdrillung der Adernpaare ist extrem wichtig. Sie reduziert die Übersprechung (Crosstalk) zwischen den Paaren und minimiert die Anfälligkeit für externe elektromagnetische Störungen (EMI). Wenn die Verdrillung beim Crimpen zu stark gelöst wird, kann dies die Netzwerkperformance beeinträchtigen und zu Übertragungsfehlern führen.
