Eine Unterputz-Netzwerkdose ist essentiell für eine saubere und professionelle Verkabelung deines Netzwerks. Du fragst dich, wie du die Position, die Anzahl und den Typ der Dosen am besten planst und wie der Einbau Schritt für Schritt erfolgt?
Das sind die beliebtesten Netzwerkdose Unterputz Produkte
Die Bedeutung einer durchdachten Planung für Unterputz-Netzwerkdosen
Bevor du auch nur daran denkst, Löcher in deine Wände zu bohren, ist eine detaillierte Planung unerlässlich. Sie erspart dir spätere Umbauarbeiten und stellt sicher, dass dein Netzwerk dort verfügbar ist, wo du es benötigst. Eine gute Planung berücksichtigt nicht nur die aktuelle, sondern auch zukünftige Anforderungen.
Standortwahl und Anzahl der Netzwerkdosen
Die optimale Platzierung deiner Unterputz-Netzwerkdosen hängt stark von deinen individuellen Bedürfnissen und der Nutzung deiner Räumlichkeiten ab. Überlege dir genau, welche Geräte du zukünftig per LAN-Kabel verbinden möchtest. Typische Orte für Netzwerkdosen sind:
- Arbeitszimmer: Für den PC, Drucker, NAS-Systeme und andere stationäre Geräte.
- Wohnzimmer: Für Smart-TVs, Spielekonsolen, Streaming-Boxen und Netzwerk-Receiver.
- Schlafzimmer: Falls du dort einen Smart-TV oder eine Konsole planst.
- Küche: Für vernetzte Küchengeräte oder einen Smart-Display.
- Flur/Treppenhaus: Eventuell als Durchgangspunkt für Netzwerkkabel zu anderen Etagen oder zur Platzierung von WLAN-Access-Points.
Bei der Anzahl der Dosen gilt die Faustregel: Lieber eine Dose mehr als zu wenig. Denke an potenzielle Erweiterungen deines Netzwerks oder neue Geräte, die du vielleicht in Zukunft anschaffen wirst. Eine Netzwerkdose benötigt im Vergleich zu einer Steckdose nur wenig Platz im Mauerwerk und die Kosten für die zusätzliche Dose und das Kabel sind im Verhältnis zum Aufwand einer späteren Nachrüstung gering.
Bestimmung des Dosen-Typs und der Kategorie
Netzwerkdosen sind für unterschiedliche Übertragungsgeschwindigkeiten und Standards ausgelegt. Die gängigsten Kategorien sind:
- Cat 5e (Category 5e): Unterstützt Datenraten bis zu 1 Gbit/s. Für einfache Heimnetzwerke und ältere Installationen oft noch ausreichend, aber für zukunftssichere Verkabelung nicht mehr die erste Wahl.
- Cat 6 (Category 6): Bietet Übertragungsraten bis zu 1 Gbit/s und ist für kurze Distanzen auch für 10 Gbit/s geeignet. Bessere Abschirmung als Cat 5e.
- Cat 6a (Category 6a): Ermöglicht 10 Gbit/s über Distanzen bis zu 100 Metern. Dies ist die empfohlene Kategorie für moderne, zukunftssichere Heim- und Büronetzwerke. Bessere Leistung bei höheren Frequenzen und verbesserte Abschirmung.
- Cat 7 (Category 7) und höher: Bieten noch höhere Bandbreiten und verbesserte Abschirmung, sind aber für die meisten Heimnetzwerke überdimensioniert und teurer.
Für eine zukunftssichere Installation solltest du mindestens Cat 6a wählen. Achte darauf, dass du für alle Netzwerkdosen und die dazugehörigen Kabel die gleiche oder eine höhere Kategorie verwendest, um Engpässe zu vermeiden. Die Netzwerkdose selbst sollte mit dem sogenannten Keystone-Standard kompatibel sein, um die Installation zu vereinfachen.
Platzierung der Netzwerkdosen im Verhältnis zu Steckdosen und anderen Installationen
Bei der Planung des Einbaus ist es ratsam, die Position der Netzwerkdosen mit den Positionen von Stromsteckdosen abzustimmen. Idealerweise sollten sie sich in unmittelbarer Nähe befinden, um die Kabelwege zu optimieren. Dies erleichtert auch die spätere Installation und reduziert die Anzahl der sichtbaren Kabel. Bedenke jedoch, dass eine zu dichte Anordnung von Strom- und Netzwerkkabeln zu Störeinflüssen führen kann. Halte einen Mindestabstand von etwa 10-15 cm ein oder verwende geschirmte Netzwerkkabel (FTP/STP), wenn eine engere Verlegung unvermeidlich ist.
Berücksichtigung von Verlegewegen und zukünftigen Anforderungen
Denke bei der Planung der Verlegewege für die Netzwerkkabel vom zentralen Verteiler (z.B. im Keller oder Hausanschlussraum) zu den geplanten Dosenstandorten. Nutze vorhandene Leerrohre, wenn möglich. Plane zusätzliche Leerrohre ein, falls du in Zukunft weitere Kabel verlegen möchtest. Dies erspart aufwendiges Aufstemmen von Wänden. Berücksichtige auch die Anzahl der Netzwerkkabel, die du pro Dose benötigst. Für die meisten Anwendungen ist eine einzelne Netzwerkdose pro Standort ausreichend, aber in Arbeitszimmern oder Medienzentren können auch zwei oder mehr Dosen sinnvoll sein.
Der Einbau einer Unterputz-Netzwerkdose: Schritt für Schritt
Der Einbau einer Unterputz-Netzwerkdose ist auch für Heimwerker mit etwas technischem Geschick machbar. Eine sorgfältige Ausführung ist jedoch entscheidend für eine zuverlässige Netzwerkverbindung.
Vorbereitung und Materialbeschaffung
Bevor du beginnst, stelle sicher, dass du alle benötigten Materialien und Werkzeuge zur Hand hast:
- Unterputzdosen (Keystone-Dosen mit passenden Rahmen und Abdeckungen)
- Netzwerkkabel (mindestens Cat 6a, achte auf den richtigen Typ – z.B. S/FTP für beste Abschirmung)
- Werkzeug für die Kabelabisolierung (Abisolierzange, idealerweise speziell für Netzwerkkabel)
- Werkzeug zum Auflegen der Kabeladern (Keystone-Werkzeug oder eine kleine, scharfe Klinge/Schraubendreher)
- Kleiner Bohrer (zum Vorbohren)
- Schlitzfräse oder Hammer und Meißel (zum Fräsen oder Stemmen des Ausschnitts)
- Wasserwaage
- Schraubendreher-Set
- Kabelbinder oder Klettbänder zur Kabelführung
- Ggf. Einziehspirale für Leerrohre
Kaufe nur hochwertige Komponenten. Billige Kabel oder Dosen können die Leistung deines Netzwerks erheblich beeinträchtigen und zu ständigen Verbindungsproblemen führen.
Ausschnitt in der Wand erstellen
Markiere die genaue Position für die Unterputzdose an der Wand. Verwende eine Wasserwaage, um sicherzustellen, dass der Ausschnitt gerade ist. Je nach Untergrund kannst du entweder eine Schlitzfräse verwenden, um einen sauberen rechteckigen Ausschnitt zu erstellen, oder vorsichtig mit Hammer und Meißel arbeiten. Achte darauf, dass der Ausschnitt groß genug für die UP-Dose und ausreichend Platz für die Kabel ist. Berücksichtige die Einbautiefe der Dose. Wenn du in einer Gipskartonwand arbeitest, kannst du einen passenden Dosen-Ausschnitt mit einem speziellen Werkzeug vornehmen.

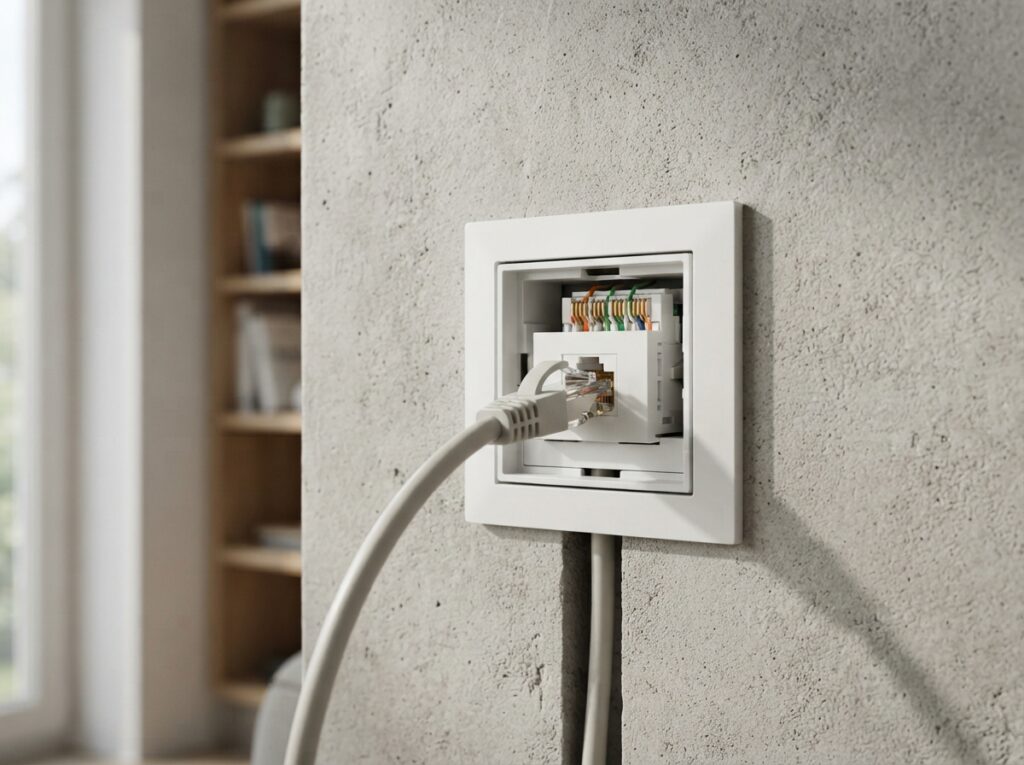

Unterputzdose montieren
Setze die Unterputzdose in den vorbereiteten Ausschnitt ein. Viele Dosen haben bereits eine integrierte Montagekralle oder werden mit einer separaten Dose in der Wand fixiert. Stelle sicher, dass die Dose fest und bündig in der Wand sitzt. Manche Unterputzdosen werden in eine bereits vorhandene Einbaudose (Schalterdose) eingesetzt. Prüfe die Anleitung des Herstellers für die genaue Montage.
Netzwerkkabel abisolieren und auflegen
Nun kommt der entscheidende Schritt: das Auflegen der einzelnen Adernpaare des Netzwerkkabels auf die Kontakte der Keystone-Buchse. Zuerst entfernst du vorsichtig etwa 5-10 cm der äußeren Isolierung des Netzwerkkabels, ohne die inneren, geschirmten Adern zu beschädigen. Anschließend entdrillst du die Adernpaare nur so weit wie nötig, um sie auf die Kontakte auflegen zu können. Das Entdrillen sollte so kurz wie möglich gehalten werden, um Signalverluste und Störungen zu minimieren. Auf der Rückseite der Keystone-Buchse sind Farbmarkierungen (typischerweise nach TIA/EIA-568A oder TIA/EIA-568B Standard) angebracht, die dir zeigen, welche Ader in welchen Anschluss gehört. Verwende das spezielle Keystone-Werkzeug, um die Adern sicher und fest auf die Kontakte zu pressen. Dieses Werkzeug schneidet überschüssige Drähte automatisch ab und sorgt für einen sauberen Abschluss.
Testen der Verbindung
Nachdem alle Adern aufgelegt sind, montierst du die Keystone-Buchse in den Rahmen der Unterputzdose und befestigst die Abdeckplatte. Bevor du das Kabel vollständig verlegst, ist es ratsam, die Verbindung zu testen. Verwende dazu einen Netzwerkkabeltester. Dieser prüft, ob alle Adern korrekt verbunden sind und ob es Kurzschlüsse oder Unterbrechungen gibt. Ein funktionierender Kabeltester ist ein unverzichtbares Werkzeug für jeden, der Netzwerkkabel selbst verlegt.
Kabelverlegung und Abschlussarbeiten
Verlege die Netzwerkkabel von den Dosen zu deinem Netzwerk-Switch oder Patchpanel im zentralen Verteilerraum. Achte auf eine ordentliche Kabelführung, vermeide scharfe Knicke und halte ausreichend Abstand zu Stromleitungen. Fixiere die Kabel mit Kabelbindern oder Klettbändern. Nachdem alle Kabel verlegt und getestet wurden, kannst du die restlichen Abdeckplatten montieren und deine Netzwerkgeräte anschließen.
Übersicht: Wichtige Aspekte zur Unterputz-Netzwerkdose
| Aspekt | Beschreibung | Empfehlung |
|---|---|---|
| Kategorisierung | Bestimmung der notwendigen Netzwerkgeschwindigkeit (Cat 5e, Cat 6, Cat 6a, etc.) | Mindestens Cat 6a für zukunftssichere Installationen. |
| Anzahl und Position | Planung der benötigten Netzwerkdosen und deren Platzierung in den Räumen. | Lieber eine Dose mehr als zu wenig. Nähe zu Stromanschlüssen beachten. |
| Kabelwahl | Auswahl des passenden Netzwerkkabels (z.B. S/FTP Cat 6a). | Qualitativ hochwertige Kabel mit guter Abschirmung für maximale Leistung. |
| Einbauwerkzeug | Benötigte Werkzeuge für Montage und Anschluss. | Spezialwerkzeug für Netzwerkkabel (Abisolierzange, Keystone-Werkzeug, Kabeltester) empfohlen. |
| Abschirmung | Bedeutung der Abschirmung (UTP, FTP, STP, S/FTP) für die Signalqualität. | S/FTP Kabel bieten den besten Schutz vor elektromagnetischen Störungen, besonders bei hohen Geschwindigkeiten. |
Das sind die neuesten Netzwerkdose Unterputz Produkte mit der besten Bewertung
FAQ – Häufig gestellte Fragen zu Unterputz-Netzwerkdose: Planung und Einbau
Kann ich jede Unterputz-Netzwerkdose mit jedem Netzwerkkabel verbinden?
Nein, das ist nicht empfehlenswert. Du solltest die Kategorie des Netzwerkkabels und der Netzwerkdose aufeinander abstimmen oder die höhere Kategorie wählen. Wenn du beispielsweise ein Cat 6a-Kabel verwendest, sollte die Netzwerkdose mindestens Cat 6a unterstützen, um die volle Leistung zu erzielen. Die Verwendung eines Cat 5e-Kabels mit einer Cat 6a-Dose schränkt die Geschwindigkeit auf Cat 5e-Niveau ein.
Wie wichtig ist die richtige Farbkodierung beim Auflegen der Kabeladern?
Die richtige Farbkodierung ist absolut entscheidend. Die Adernpaare müssen gemäß dem gewählten Standard (TIA/EIA-568A oder TIA/EIA-568B) auf die entsprechenden Kontakte aufgelegt werden. Eine falsche Belegung führt dazu, dass die Netzwerkverbindung nicht funktioniert oder es zu erheblichen Übertragungsfehlern kommt. Prüfe die Markierungen auf der Keystone-Buchse und folge diesen genau.
Kann ich mehrere Netzwerkkabel in einer einzigen Unterputzdose unterbringen?
Ja, das ist möglich, sofern die Dose dafür ausgelegt ist. Es gibt spezielle Unterputzdosen, die für die Aufnahme von zwei oder mehr Keystone-Modulen konzipiert sind. Achte darauf, dass die Dose ausreichend Platz für die Montage und die Kabel bietet. Mehrere Kabel in einer Dose können die Installation vereinfachen, aber auch die Gefahr von Störungen erhöhen, wenn nicht sorgfältig gearbeitet wird.
Welche Rolle spielt die Abschirmung von Netzwerkkabeln und Dosen?
Die Abschirmung schützt die Datenübertragung vor elektromagnetischen Störungen (EMI) von anderen elektrischen Geräten oder Leitungen in der Nähe. Bei höheren Datenraten und längeren Kabelwegen wird die Abschirmung immer wichtiger. Es gibt verschiedene Arten von Abschirmungen (z.B. UTP – ungeschirmt, FTP – Folienabschirmung, STP – geschirmte Paare, S/FTP – doppelt geschirmt). S/FTP ist die empfehlenswerteste Option für eine zukunftssichere und störungsunanfällige Installation.
Wie tief muss der Ausschnitt für die Unterputzdose sein?
Die Tiefe des Ausschnitts hängt von der Einbautiefe der von dir gewählten Unterputzdose ab. Lies die Produktspezifikationen des Herstellers. In der Regel sind Unterputzdosen für Standard-Schalterdosen mit einer Tiefe von etwa 40-50 mm ausgelegt. Berücksichtige auch den Platz, den das aufgelegte Netzwerkkabel und die Keystone-Buchse im Inneren der Dose benötigen.
Was sind die häufigsten Fehler beim Einbau von Unterputz-Netzwerkdosen?
Häufige Fehler sind: unzureichende oder falsche Abschirmung, zu starkes Entdrillen der Adernpaare, falsche Farbkodierung beim Auflegen der Adern, Beschädigung der Kabelisolierung beim Abisolieren, schlechte Kabelverlegung (scharfe Knicke, zu nah an Stromleitungen) und die Verwendung minderwertiger Komponenten. Ein Netzwerkkabeltester ist unerlässlich, um Fehler frühzeitig zu erkennen.
Ist es ratsam, alle Netzwerkdosen nach dem gleichen Standard (z.B. 568B) zu belegen?
Ja, es ist sehr ratsam, alle Netzwerkdosen und Patchpanel in deinem Netzwerk nach demselben Standard zu belegen (entweder 568A oder 568B). Der Standard 568B ist im Heim- und Bürobereich am weitesten verbreitet. Die Konsistenz ist wichtig für die Kompatibilität und die einfache Fehlersuche, falls Probleme auftreten. Verwende einen Standard durchgängig für alle deine Netzwerkinstallationen.
