Du möchtest Netzwerkkabel ohne Löten professionell und zuverlässig auflegen? Die LSA-Technik (LSA steht für „Leiter-Schraub-Anschluss“) ist hier die erste Wahl für Installationsprofis und ambitionierte Heimwerker, die Wert auf Qualität und Langlebigkeit legen. Erfahre hier, wie du mit dem richtigen Werkzeug und der korrekten Vorgehensweise eine stabile und performante Netzwerkverbindung schaffst, die auch höchsten Ansprüchen genügt.
Das sind die beliebtesten LSA Schneidklemme Produkte
Was ist die LSA-Technik und warum solltest du sie nutzen?
Die LSA-Technik ist ein standardisiertes Verfahren zum Anschluss von Netzwerk- und Telefonkabeln an Buchsen, Verteilerfelder und Dosen. Im Gegensatz zu älteren Methoden, die oft verlötete Verbindungen erforderten, setzt LSA auf einen mechanischen Klemmmechanismus. Dabei werden die einzelnen Adern des Kabels mithilfe eines speziellen Werkzeugs, dem LSA-Auflegewerkzeug (auch Einsetzwerkzeug genannt), in Federklemmen gedrückt. Diese Klemmen durchtrennen die Isolierung der Adern und stellen so eine sichere, elektrische Verbindung her.
Die Vorteile der LSA-Technik sind vielfältig und machen sie zur bevorzugten Methode für professionelle Installationen:
- Zuverlässigkeit: LSA-Verbindungen sind sehr robust und unempfindlich gegenüber Vibrationen und Temperaturschwankungen.
- Geschwindigkeit: Das Auflegen von Kabeln mit LSA ist deutlich schneller als das Verlöten, was insbesondere bei großen Installationen Zeit spart.
- Fehlervermeidung: Das Werkzeug sorgt für einen gleichmäßigen Anpressdruck und verhindert Kurzschlüsse, die durch schlecht isolierte oder unzureichend geklemmte Drähte entstehen könnten.
- Wiederholbarkeit: Eine LSA-Verbindung lässt sich bei Bedarf auch wieder lösen und neu auflegen, was Flexibilität bei Änderungen oder Fehlerbehebungen bietet.
- Standardisierung: LSA ist ein international anerkannter Standard, was die Kompatibilität mit verschiedensten Komponenten sicherstellt.
Die benötigten Werkzeuge und Materialien
Um Netzwerkkabel nach LSA-Standard aufzulegen, benötigst du einige spezialisierte Werkzeuge und Materialien. Eine sorgfältige Auswahl und die korrekte Handhabung sind entscheidend für ein optimales Ergebnis.

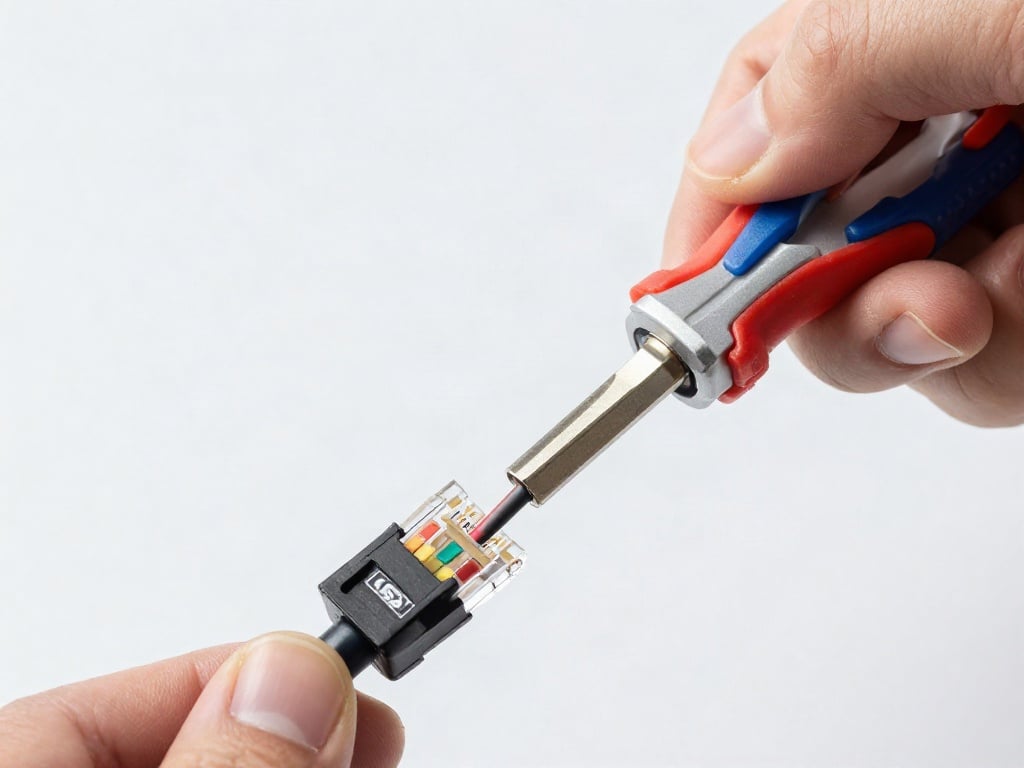

Das LSA-Auflegewerkzeug (Einsetzwerkzeug)
Das Herzstück jeder LSA-Installation ist das Auflegewerkzeug. Es gibt verschiedene Modelle, aber die Kernfunktion ist bei allen gleich: Es klemmt die Adern sicher in die LSA-Kontakte ein und schneidet gleichzeitig überstehende Adern ab. Achte darauf, ein Werkzeug zu wählen, das für die Art der Kabel und Kontakte, die du verwendest, geeignet ist. Professionelle Werkzeuge verfügen oft über einen integrierten Kabelabisolierer und eine Schneidvorrichtung.
Netzwerkkabel (Ethernet-Kabel)
Für moderne Netzwerke kommen meist Twisted-Pair-Kabel zum Einsatz. Diese sind nach Kategorien (Cat 5e, Cat 6, Cat 6a, Cat 7, Cat 8) klassifiziert, die die maximale Übertragungsgeschwindigkeit und Bandbreite bestimmen. Für Gigabit-Ethernet (1 Gbit/s) ist Cat 5e ausreichend, für höhere Geschwindigkeiten und zukünftige Anforderungen sind Cat 6a oder höher empfehlenswert. Achte auf die korrekte Bezeichnung (z.B. S/FTP, F/UTP) je nach benötigter Schirmung.
LSA-Anschlussmodule (Dosen, Patchfelder, Keystone-Module)
Diese Module enthalten die eigentlichen LSA-Kontakte. Du findest sie in verschiedenen Formen:
- Netzwerkdosen: Für den Anschluss von Endgeräten wie Computern oder Druckern.

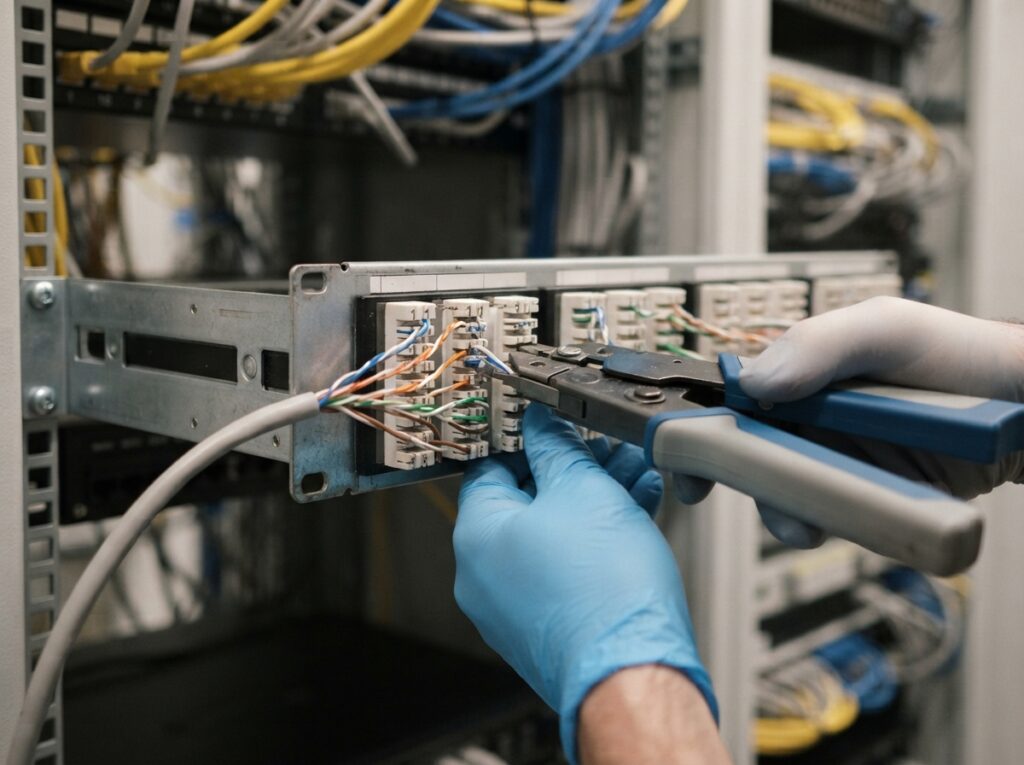

- Patchfelder: Werden in Netzwerkschränken eingesetzt, um mehrere Kabel auf einer Seite zu bündeln und auf der anderen Seite mit Patchkabeln zu verbinden.
- Keystone-Module: Universelle Module, die in verschiedene Rahmen und Gehäuse eingepasst werden können.
Alle diese Module sind mit farblich markierten LSA-Kontakten versehen, die die korrekte Belegung nach den gängigen Standards (T568A und T568B) vereinfachen.
Kabelabisolierwerkzeug
Obwohl viele LSA-Werkzeuge einen integrierten Abisolierer haben, kann ein separates, präzises Werkzeug von Vorteil sein, um die äußere Kabelisolierung zu entfernen, ohne die inneren Adern zu beschädigen.
Seitenschneider oder scharfes Messer
Zum Kürzen von Kabeln oder Entfernen von überstehenden Drähten, falls das LSA-Werkzeug dies nicht perfekt erledigt.
Die Schritt-für-Schritt-Anleitung zum Auflegen von Netzwerkkabeln mit LSA
Eine präzise Vorgehensweise ist entscheidend, um Fehler zu vermeiden und eine optimale Leistung zu gewährleisten. Folge diesen Schritten sorgfältig:
Schritt 1: Kabel vorbereiten
Beginne damit, die äußere Isolierung des Netzwerkkabels etwa 2-3 cm vom Ende entfernt mit einem Kabelabisolierwerkzeug vorsichtig zu entfernen. Achte darauf, die Isolierung der einzelnen Adernpaare nicht zu beschädigen. Wenn du ein LSA-Auflegewerkzeug mit integriertem Abisolierer verwendest, kannst du diesen Schritt oft überspringen oder ihn direkt damit ausführen.
Schritt 2: Adernpaare entdrillen und sortieren
Die einzelnen Adern sind zu Paaren verdrillt (z.B. Blau/Weiß-Blau, Orange/Weiß-Orange). Entdrille die Adernpaare nur so weit, wie es für die Aufnahme in die LSA-Kontakte unbedingt notwendig ist (oft nur 1-1,5 cm). Zu starkes Entdrillen kann die Signalqualität negativ beeinflussen. Sortiere die Adern gemäß dem gewünschten Belegungsstandard (T568A oder T568B). Die Farben sind auf den LSA-Kontakten der Module abgebildet.
Schritt 3: Kabel im Anschlussmodul positionieren
Lege das vorbereitete Kabelende so in das Anschlussmodul, dass die einzelnen, entdrillten Adern jeweils über dem passenden LSA-Kontakt liegen. Die Farbmarkierungen auf dem Modul geben dir die genaue Position für jede Ader vor.
Schritt 4: Adern mit dem LSA-Auflegewerkzeug eindrücken
Nimm das LSA-Auflegewerkzeug in die Hand. Setze die Klinge des Werkzeugs über die Ader und den LSA-Kontakt und übe dann mit einem festen Druck nach unten aus. Das Werkzeug drückt die Ader in die Federklemme, die Isolierung wird dabei durchtrennt und die blanke Ader stellt elektrischen Kontakt her. Gleichzeitig schneidet die integrierte Klinge des Werkzeugs die überstehende Ader bündig ab. Wiederhole diesen Vorgang für jede einzelne Ader.
Schritt 5: Überprüfung und Abschluss
Nachdem alle Adern aufgelegt sind, überprüfe visuell, ob alle Verbindungen sauber und fest sitzen und ob alle überstehenden Adern abgeschnitten sind. Es sollten keine blanken Adern überstehen, die potenziell Kurzschlüsse verursachen könnten. Bei Patchfeldern wiederholst du diesen Vorgang für beide Seiten des Kabels. Bei Netzwerkkabeln, die an beiden Enden terminiert werden, ist es wichtig, auf beiden Seiten denselben Belegungsstandard (T568A oder T568B) zu verwenden, es sei denn, du bist absichtlich dabei, ein Crossover-Kabel zu erstellen.
Der Belegungsstandard: T568A vs. T568B
Die Standards T568A und T568B definieren die Reihenfolge, in der die acht Adern eines Netzwerkkabels den Kontakten einer LSA-Buchse zugeordnet werden. Beide Standards sind elektrisch identisch und bieten die gleiche Leistung.
| Farbe | T568A (Pin 1-8) | T568B (Pin 1-8) |
|---|---|---|
| Orange/Weiß | 2 | 3 |
| Orange | 3 | 2 |
| Grün/Weiß | 4 | 5 |
| Blau | 5 | 4 |
| Blau/Weiß | 4 | 5 |
| Grün | 5 | 4 |
| Braun/Weiß | 7 | 7 |
| Braun | 8 | 8 |
Wichtiger Hinweis:
- In Europa und den meisten professionellen Installationen wird häufig der T568B-Standard verwendet.
- Für die Erstellung eines standardmäßigen Patchkabels (Gerade-Verkabelung) müssen beide Enden des Kabels denselben Standard verwenden (entweder beide T568A oder beide T568B).
- Ein Crossover-Kabel (Kreuzverkabelung), das zum direkten Verbinden zweier Computer ohne Switch oder Router verwendet wurde (heute meist über automatische Erkennung gelöst), wird erstellt, indem ein Ende nach T568A und das andere nach T568B belegt wird.
Es ist entscheidend, innerhalb einer Installation konsistent zu bleiben. Wenn du nicht sicher bist, welcher Standard in deinem Umfeld üblich ist, informiere dich oder wähle einen der beiden und bleibe dabei.
Häufige Fehlerquellen und wie du sie vermeidest
Obwohl die LSA-Technik relativ einfach anzuwenden ist, können einige Fehler passieren, die die Leistung deines Netzwerks beeinträchtigen können. Hier sind die häufigsten Fallstricke und wie du sie umgehst:
- Zu viel entdrillen: Das übermäßige Entdrillen der Adernpaare reduziert deren Fähigkeit, Störeinflüsse zu kompensieren, und verschlechtert die Signalqualität. Entdrille nur so viel wie nötig, idealerweise nicht mehr als 1-1,5 cm.
- Beschädigung der Aderisolierung beim Abisolieren: Wenn du die innere Isolierung der einzelnen Adern beim Abisolieren der äußeren Kabelhülle beschädigst, kann dies zu Kurzschlüssen führen. Sei hier besonders vorsichtig und nutze ein passendes Werkzeug.
- Falsche Farbzuordnung: Das Einhalten der Farbkodierung nach T568A oder T568B ist essenziell. Eine falsche Zuordnung führt dazu, dass die Pins nicht korrekt verbunden sind und das Netzwerk nicht funktioniert. Nutze die Farbmarkierungen auf den LSA-Kontakten als Orientierung.
- Unzureichender Anpressdruck: Wenn die Ader nicht fest genug in die LSA-Klemme gedrückt wird, kann die Verbindung schlecht oder gar nicht hergestellt werden. Das LSA-Werkzeug sollte einen hörbaren „Klick“ machen oder sich fest anfühlen, wenn die Ader richtig sitzt.
- Überstehende blanke Drähte: Nach dem Auflegen sollten keine blanken Drähte überstehen, da diese Kurzschlüsse verursachen oder sich im Laufe der Zeit lösen können. Das LSA-Werkzeug schneidet diese normalerweise automatisch ab.
- Mischung von Standards in einem Kabel: Beide Enden eines geraden Netzwerkkabels müssen denselben Standard (T568A oder T568B) aufweisen.
Prüfung der Netzwerkverbindung
Nachdem du die Kabel aufgelegt hast, ist es ratsam, die Verbindung zu testen. Hierfür gibt es spezielle Werkzeuge:
- Netzwerk-Kabeltester: Diese Geräte sind unerlässlich, um die korrekte Funktion und Belegung deiner Netzwerkkabel zu überprüfen. Sie testen auf Durchgang, Kurzschlüsse, vertauschte Adern und gebrochene Verbindungen. Ein Kabeltester gibt dir die Sicherheit, dass deine Installation korrekt ist, bevor du teure aktive Netzwerkkomponenten anschließt.
