Wenn du dich mit Glasfasertechnologie beschäftigst, wirst du unweigerlich auf die Begriffe UPC und APC stoßen, wenn es um die Unterschiede beim Steckerschliff geht. Diese Feinheiten im Aufbau der Glasfaserstecker sind entscheidend für die Signalqualität und die Performance deiner Netzwerkverbindungen, besonders in anspruchsvollen Umgebungen wie Rechenzentren, Telekommunikationsnetzen oder industriellen Anwendungen.
Das sind die beliebtesten Glasfaser Stecker Produkte
Grundlagen des Glasfaser-Steckerschliffs: UPC vs. APC
Der Steckerschliff bei Glasfaserverbindungen ist fundamental für die Minimierung von Lichtreflexionen und Dämpfung. Jede Glasfaserverbindung besteht aus einem Stecker an jedem Ende, der das Licht von einer Faser zur nächsten leitet. Die Art und Weise, wie die Stirnflächen der Glasfasern im Stecker geschliffen sind, beeinflusst maßgeblich, wie effizient und mit welcher Qualität das Licht übertragen wird.
Die physikalische Beschaffenheit der Steckerstirnfläche
Das Kernstück eines Glasfasersteckers ist die Ferrule, eine zylindrische Hülse, die die Glasfaser im Stecker fixiert und ausrichtet. Die Stirnfläche dieser Ferrule wird unterschiedlich geschliffen, um die optischen Eigenschaften der Verbindung zu optimieren.
- UPC (Ultra Physical Contact): Bei UPC-Steckern ist die Stirnfläche der Ferrule leicht gekrümmt, was zu einer sehr geringen Kontaktfläche zwischen den beiden zu verbindenden Glasfasern führt. Dies minimiert die Rückreflexionen im Vergleich zu älteren Schliffarten wie SPC (Super Physical Contact) oder PC (Physical Contact). Die Rückreflexionen werden hierbei direkt in das Glas der Faser zurückgeleitet.
- APC (Angled Physical Contact): APC-Stecker zeichnen sich durch einen Winkel von 8 Grad an der Stirnfläche der Ferrule aus. Dieser Winkel bewirkt, dass zurückreflektiertes Licht nicht direkt zurück in die Glasfaser, sondern in den Mantel der Faser oder in den Stecker selbst abgelenkt wird. Dies führt zu einer signifikant geringeren Rückreflexion im Vergleich zu UPC-Steckern.
Der Einfluss auf Signalqualität und Performance
Die Wahl des richtigen Steckertyps hat direkte Auswirkungen auf die Leistungsfähigkeit deiner Glasfasernetze:
- Rückreflexion (Return Loss): Dies ist die Menge an Licht, die vom Steckerende zurück in die sendende Faser reflektiert wird. Hohe Rückreflexionen können die Signalintegrität beeinträchtigen, insbesondere bei empfindlichen Geräten wie Transpondern oder Lasern. APC-Stecker sind hier im Vorteil, da sie die Rückreflexionen durch den schrägen Schliff effektiv reduzieren.
- Einfügedämpfung (Insertion Loss): Die Dämpfung beschreibt den Signalverlust, der beim Durchgang durch die Verbindung entsteht. Sowohl UPC als auch APC sind darauf optimiert, die Einfügedämpfung zu minimieren. Ein sauberer Schliff und eine präzise Ausrichtung sind hierbei ausschlaggebend.
Wesentliche Unterschiede im Detail
Obwohl beide Schliffarten auf eine möglichst verlustarme Lichtübertragung abzielen, unterscheiden sie sich in ihrer Konstruktion und ihren Anwendungsbereichen.
Farbcodes zur Identifikation
Um Verwechslungen zu vermeiden und eine korrekte Verbindung sicherzustellen, sind die Steckergehäuse oft farblich codiert:

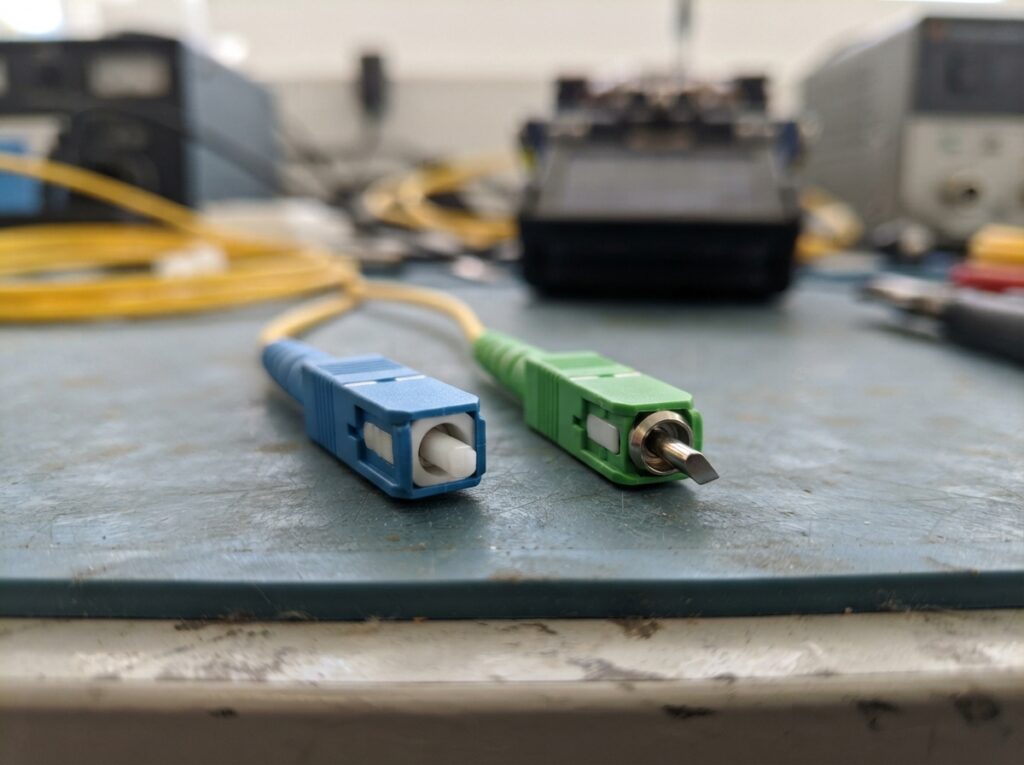

- UPC-Stecker: Typischerweise blau (für Singlemode-Fasern).
- APC-Stecker: Typischerweise grün (für Singlemode-Fasern).
Es ist essenziell, dass du keine UPC- und APC-Stecker miteinander verbindest. Das liegt daran, dass der schräge Schliff eines APC-Steckers mit dem flachen Schliff eines UPC-Steckers interagiert und zu einer erhöhten Dämpfung und potenziellen Beschädigung der Stecker führt.
Anwendungsbereiche und Kompatibilität
Die Wahl zwischen UPC und APC hängt stark von der jeweiligen Anwendung ab:
- UPC-Stecker: Werden häufig in allgemeinen Netzwerkanwendungen, für die Verkabelung von Arbeitsplätzen und in älteren Systemen eingesetzt, wo die Anforderungen an die Rückreflexion nicht extrem hoch sind. Sie sind kostengünstiger in der Herstellung und bieten für viele Standardanwendungen eine ausreichende Performance.
- APC-Stecker: Sind die bevorzugte Wahl für anspruchsvolle Anwendungen, die eine hohe Signalqualität erfordern und bei denen Rückreflexionen problematisch sind. Dazu gehören:
- Telekommunikations- und Mobilfunknetze
- CATV (Kabelfernsehen)-Systeme
- Analoge Hochfrequenzübertragungen
- Rechenzentren mit empfindlichen Geräten
- FTTx (Fiber to the x)-Anwendungen, bei denen die Signalintegrität über lange Distanzen entscheidend ist.
Vergleichstabelle: UPC vs. APC
| Merkmal | UPC (Ultra Physical Contact) | APC (Angled Physical Contact) |
|---|---|---|
| Schliff der Ferrule | Leicht gekrümmt, nahezu flach | Mit einem Winkel von 8 Grad |
| Rückreflexionsdämpfung (typisch) | -30 dB bis -50 dB | -60 dB bis -70 dB |
| Einfügedämpfung (typisch) | 0.1 dB bis 0.2 dB | 0.1 dB bis 0.2 dB |
| Farbe (Singlemode) | Blau | Grün |
| Anwendungsbereiche | Allgemeine Netzwerkinfrastruktur, Büroverkabelung, ältere Systeme | Telekommunikation, Mobilfunk, CATV, Rechenzentren, FTTx, analoge Systeme |
| Kompatibilität | Nicht mit APC-Steckern mischbar | Nicht mit UPC-Steckern mischbar |
Die Bedeutung von Rückreflexionen
Rückreflexionen sind ein kritischer Faktor für die Performance von Glasfasernetzen. Wenn Licht am Ende eines Steckers reflektiert wird, kann dies verschiedene Probleme verursachen:
- Signalstörungen: Reflektiertes Licht kann mit dem eingehenden Signal interferieren und zu Datenfehlern führen. Dies ist besonders problematisch bei hohen Datenraten.
- Beeinträchtigung von optischen Komponenten: Manche optischen Komponenten, wie Laser in Sendern, sind empfindlich gegenüber zurückkehrendem Licht. Zu hohe Rückreflexionen können die Lebensdauer dieser Komponenten verkürzen oder ihre Funktion beeinträchtigen.
- Erhöhung der Bitfehlerrate (BER): Die Bitfehlerrate gibt an, wie viele Bits während der Übertragung falsch ankommen. Rückreflexionen tragen direkt zur Erhöhung der BER bei.
Der 8-Grad-Winkel des APC-Schliffs sorgt dafür, dass das reflektierte Licht nicht direkt in die Glasfaser zurückgeworfen wird, sondern seitlich abgestrahlt wird. Dies reduziert die Rückreflexion auf ein Minimum und ist der Hauptgrund, warum APC-Stecker in anspruchsvollen Anwendungen bevorzugt werden.
Wie du die richtige Wahl triffst
Die Entscheidung zwischen UPC und APC sollte auf den spezifischen Anforderungen deines Netzwerks basieren:
- Prüfe die Spezifikationen deiner Geräte: Schaue in die Dokumentation deiner Netzwerkkomponenten. Oftmals geben die Hersteller an, welche Art von Steckern sie empfehlen oder unterstützen.
- Berücksichtige die Anwendungsumgebung: In Umgebungen mit vielen Verbindungen, hohen Datenraten oder empfindlichen Geräten (wie z.B. in Rechenzentren oder für bestimmte Telekommunikationsdienste) ist APC die sicherere und leistungsfähigere Wahl.
- Denke an zukünftige Erweiterungen: Wenn du planst, dein Netzwerk in Zukunft zu erweitern oder auf höherwertige Geräte umzusteigen, ist es ratsam, von vornherein auf APC zu setzen, um Kompatibilitätsprobleme zu vermeiden.
- Vermeide Mischungen: Der wichtigste Grundsatz ist, niemals UPC- und APC-Stecker miteinander zu verbinden. Stelle sicher, dass alle Komponenten in einer Verbindung vom gleichen Steckertyp sind.
Häufig gestellte Fragen zu UPC oder APC: Unterschied beim Glasfaser-Steckerschliff
Was ist der Hauptunterschied zwischen UPC und APC Steckern?
Der Hauptunterschied liegt im Schliff der Stirnfläche der Ferrule. UPC-Stecker haben eine leicht gekrümmte, nahezu flache Stirnfläche, während APC-Stecker einen schrägen Schliff von 8 Grad aufweisen. Dieser schräge Schliff bei APC-Steckern minimiert Rückreflexionen durch Ablenkung des reflektierten Lichts.
Warum darf ich UPC und APC Stecker nicht miteinander verbinden?
Wenn du einen APC-Stecker (mit schrägem Schliff) mit einem UPC-Stecker (mit flachem Schliff) verbindest, entsteht ein Spalt zwischen den Stirnflächen. Dies führt zu erhöhter Einfügedämpfung und potenzieller Beschädigung der Steckeroberflächen, da das Licht nicht sauber übertragen werden kann und die Fasern nicht perfekt aufeinander ausgerichtet sind.
Welcher Steckertyp ist besser für mein Heimnetzwerk?
Für die meisten Heimnetzwerk-Anwendungen, wie Internetanschlüsse über Glasfaser, sind oft UPC-Stecker ausreichend und werden standardmäßig verbaut. Wenn du jedoch auf sehr hohe Geschwindigkeiten oder spezielle Services wie professionelle Videoproduktion über Glasfaser setzt, könnte APC eine bessere Wahl sein, obwohl dies seltener im Heimbereich vorkommt.
Welche Farbe steht für UPC und welche für APC?
Bei Singlemode-Glasfasern sind UPC-Stecker typischerweise blau und APC-Stecker sind grün. Diese Farbcodes sind eine wichtige visuelle Hilfe, um sicherzustellen, dass du die richtigen Stecker für deine Verbindungen verwendest.
Welche Art von Glasfaserverbindungen profitiert am meisten von APC Steckern?
APC-Stecker sind besonders vorteilhaft in Anwendungen, bei denen Rückreflexionen kritisch sind. Dazu zählen alle Systeme, die empfindliche optische Komponenten nutzen oder hohe Datenraten über weite Strecken übertragen müssen, wie z.B. in der Telekommunikation, im Mobilfunk, bei Kabelfernsehsystemen (CATV) und in großen Rechenzentren.
Was sind typische Rückreflexionswerte für UPC und APC?
Für UPC-Stecker liegt die Rückreflexionsdämpfung typischerweise zwischen -30 dB und -50 dB. APC-Stecker erreichen durch ihren schrägen Schliff deutlich bessere Werte, oft im Bereich von -60 dB bis -70 dB.
Sind APC-Stecker teurer als UPC-Stecker?
Grundsätzlich sind APC-Stecker aufgrund des präziseren und aufwendigeren Herstellungsprozesses (Schleifen mit einem Winkel) tendenziell etwas teurer als UPC-Stecker. Der Aufpreis spiegelt jedoch die verbesserte Performance und Zuverlässigkeit in anspruchsvollen Anwendungen wider.
