Wenn du ein LAN-Kabel neben einem Stromkabel verlegst, ist der richtige Abstand entscheidend, um Signalstörungen und potenzielle Gefahren zu vermeiden. Eine unsachgemäße Verlegung kann zu langsameren Internetgeschwindigkeiten und sogar zu Hardware-Schäden führen, was für jeden Nutzer, der auf eine stabile Netzwerkanbindung angewiesen ist, problematisch ist.
Das sind die beliebtesten Kabelabschirmung Produkte
Grundlagen der Signalübertragung und elektromagnetische Interferenzen (EMI)
Ein LAN-Kabel, insbesondere ein Ethernet-Kabel (wie Cat5e, Cat6, Cat6a), überträgt digitale Daten mithilfe von elektrischen Signalen über Kupferadern. Diese Signale sind empfindlich gegenüber externen elektromagnetischen Feldern. Stromkabel hingegen transportieren Wechselstrom (AC), der kontinuierlich ein magnetisches Feld erzeugt. Je höher die Stromstärke und je ungünstiger die Leitungsführung (z.B. paralleles Verlegen auf kurzer Distanz), desto stärker ist dieses magnetische Feld. Dieses Feld kann in das LAN-Kabel eindringen und die empfindlichen Datensignale stören. Man spricht hier von elektromagnetischen Interferenzen (EMI) oder Rauschen. Diese Störungen können sich als Datenfehler manifestieren, die vom Netzwerkprotokoll erkannt und korrigiert werden müssen. Eine zu hohe Fehlerquote führt zu Paketverlusten und damit zu einer reduzierten Geschwindigkeit und Latenz. In extremen Fällen können die induzierten Spannungen im LAN-Kabel auch die Netzwerkkarte oder andere angeschlossene Geräte beschädigen.
Abstände: Empfehlungen für sicheres Verlegen
Die Frage nach dem korrekten Abstand ist essenziell, um die Integrität deiner Netzwerkverbindung zu gewährleisten. Es gibt keine universell gültige „magische Zahl“, da viele Faktoren eine Rolle spielen, aber etablierte Richtlinien bieten eine solide Basis:
- Empfohlener Mindestabstand: Als Faustregel gilt ein Mindestabstand von 30 cm zwischen einem LAN-Kabel und einem stromführenden Wechselstromkabel. Dieser Abstand reduziert das Risiko von EMI erheblich.
- Bei geschirmten Kabeln (STP): Wenn du abgeschirmte Ethernet-Kabel (Shielded Twisted Pair, STP) verwendest, ist die Empfindlichkeit gegenüber externen Störquellen geringer. Dennoch ist ein ausreichender Abstand ratsam. Bei STP-Kabeln kann der Mindestabstand unter Umständen auf etwa 10-15 cm reduziert werden, insbesondere wenn die Stromkabel gut abgeschirmt oder von geringerer Leistung sind.
- Bei ungeschirmten Kabeln (UTP): Ungeschirmte Ethernet-Kabel (Unshielded Twisted Pair, UTP) sind anfälliger für EMI. Hier ist der empfohlene Mindestabstand von 30 cm besonders wichtig.
- Bei Querung von Kabeln: Wenn sich Strom- und LAN-Kabel kreuzen müssen, sollte dies möglichst im 90-Grad-Winkel geschehen. Dies minimiert die Zeit, in der beide Kabel parallel laufen, und somit die induktive Kopplung.
- Bei hohen Stromstärken: Stromkabel, die für hohe Leistungsanforderungen ausgelegt sind (z.B. für Heizungen, Kochplatten oder Elektromotoren), erzeugen stärkere Magnetfelder. Hier solltest du den Abstand eher vergrößern, idealerweise auf 50 cm oder mehr.
- Bei Netzwerkkabeln mit höherer Kategorie: Neuere und schnellere Netzwerkkabel wie Cat6a oder Cat7 sind in der Regel besser gegen Interferenzen abgeschirmt, aber die Grundprinzipien des Abstandhaltens gelten weiterhin.
Arten von Störungen durch Stromkabel
Die Probleme, die durch die Nähe von Strom- und LAN-Kabeln entstehen, lassen sich in zwei Hauptkategorien einteilen:
- Elektromagnetische Interferenzen (EMI): Dies ist die häufigste Form der Störung. Das wechselnde Magnetfeld eines Stromkabels induziert unerwünschte Spannungen und Ströme in den Leitern des LAN-Kabels. Diese induzierten Signale können sich mit den eigentlichen Datensignalen überlagern und zu Fehlern führen. Die Auswirkungen reichen von einer leichten Verlangsamung der Internetgeschwindigkeit bis hin zu vollständigen Verbindungsabbrüchen.
- Induktive Kopplung: Dies ist der physikalische Mechanismus hinter EMI. Wenn zwei Leiter nahe beieinander liegen und einer von ihnen ein sich änderndes Magnetfeld aufweist, wird in dem anderen Leiter ein Strom induziert. Bei Stromkabeln ist dies durch den fließenden Wechselstrom gegeben.
Best Practices und Lösungsansätze
Um Störungen von vornherein zu vermeiden oder zu minimieren, gibt es bewährte Methoden bei der Verkabelung:
- Getrennte Verlegung: Die ideale Lösung ist, LAN-Kabel und Stromkabel vollständig getrennt voneinander zu verlegen. Nutze separate Kabelkanäle, Leerrohre oder verteile sie auf verschiedenen Seiten von Wänden oder Decken.
- Kreuzung im 90-Grad-Winkel: Wenn eine Trennung nicht möglich ist und die Kabel sich kreuzen müssen, wähle unbedingt einen Winkel von 90 Grad. Dies minimiert die induktive Kopplung auf die kürzestmögliche Distanz.
- Abschirmung nutzen: Verwende für deine Netzwerkkabel geschirmte Varianten (STP oder S/FTP). Diese Kabel verfügen über eine zusätzliche Metallfolie oder ein Geflecht, das sie widerstandsfähiger gegen externe elektromagnetische Felder macht. Achte darauf, dass auch die Stecker und die Installationseinrichtungen (z.B. Keystone-Module, Patchfelder) für geschirmte Kabel ausgelegt sind und eine ordnungsgemäße Erdung der Schirmung erfolgt.
- Hochwertige Kabel verwenden: Nutze Netzwerkkabel, die den relevanten Standards entsprechen (z.B. Cat6a oder höher für Gigabit- und 10-Gigabit-Netzwerke). Diese Kabel sind oft besser konstruiert und bieten eine bessere inhärente Störfestigkeit.
- Kabelqualität bei Stromkabeln: Auch die Qualität der Stromkabel kann eine Rolle spielen. Gut abgeschirmte Stromkabel mit doppelter Isolierung verursachen weniger externe Felder.
- Entfernung erhöhen: Wo immer möglich, vergrößere den Abstand. Wenn du unsicher bist oder die Situation kritisch erscheint, ist ein größerer Abstand immer besser als ein zu geringer.
- Vermeide parallele Verlegung über lange Distanzen: Die größte Gefahr besteht in der parallelen Verlegung auf größeren Längen. Je länger die parallele Führung, desto stärker die kumulative Störung.
Spezifische Szenarien und ihre Herausforderungen
In modernen Haushalten und Büros ist die dichte Verkabelung oft unvermeidlich. Hier sind einige typische Szenarien und wie du damit umgehst:
- Durch Wände und Decken: Wenn Strom- und LAN-Kabel durch dieselbe Wand oder Decke geführt werden müssen, ist es ratsam, sie in separaten Leerrohren zu verlegen, auch wenn dies zusätzlichen Aufwand bedeutet. Wenn dies nicht möglich ist, halte den Abstand im Bereich des Durchtritts so groß wie möglich und achte auf einen 90-Grad-Winkel, falls eine Kreuzung unvermeidlich ist.

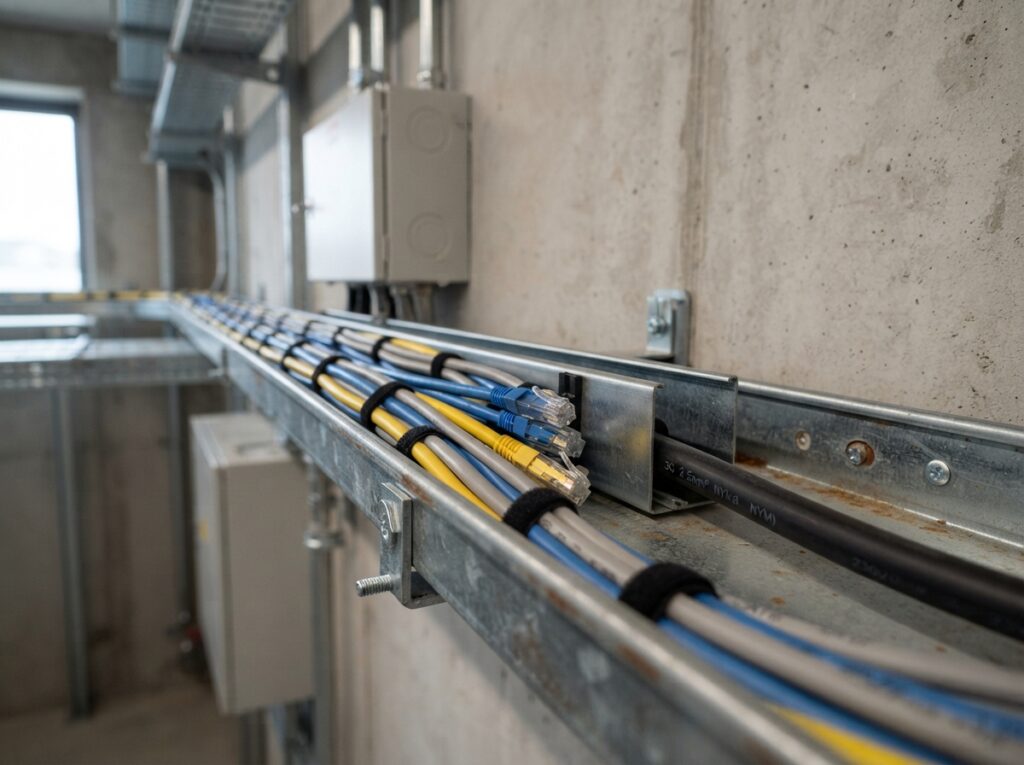

- In Kabelkanälen: In vielen Büroumgebungen werden Kabel in gemeinsamen Kabelkanälen verlegt. Hier ist es üblich, dass sich Strom- und Netzwerkkabel denselben Kanal teilen. In solchen Fällen ist die Verwendung von STP-Kabeln und die strikte Einhaltung von Mindestabständen (wenn physisch möglich) sowie die Verlegung auf gegenüberliegenden Seiten des Kanals ratsam. Spezialisierte Kanäle mit Trennstegen bieten hier eine ideale Lösung, um eine physische Trennung zu gewährleisten.
- Nähe zu Steckdosen und Verteilerdosen: Der Bereich um Steckdosen und Verteilerdosen ist oft besonders dicht mit Kabeln. Hier ist besondere Vorsicht geboten. Halte den Abstand zu den Stromleitungen, die zu den Steckdosen führen, so groß wie möglich.
- Unterputz-Verlegung: Wenn du Kabel unterputz verlegst, ist die nachträgliche Korrektur eines zu geringen Abstands schwierig. Plane die Verlegung sorgfältig im Voraus und halte dich strikt an die empfohlenen Abstände. Eine gute Planung kann hier viel Ärger und Kosten sparen.
| Faktor | Beschreibung | Auswirkung auf Störungen | Maßnahmen |
|---|---|---|---|
| Abstand | Die räumliche Trennung zwischen Strom- und LAN-Kabeln. | Je kleiner der Abstand, desto höher das Risiko von EMI. | Mindestens 30 cm Abstand bei UTP, idealerweise mehr bei hohen Stromstärken. 90-Grad-Kreuzungen nutzen. |
| Kabeltyp (LAN) | Geschirmt (STP) vs. Ungeschirmt (UTP). | UTP ist anfälliger für EMI als STP. | Bei kritischen Verlegungen STP oder S/FTP-Kabel verwenden. |
| Stromstärke | Die Menge an Strom, die durch ein Stromkabel fließt. | Höhere Stromstärken erzeugen stärkere Magnetfelder. | Abstand bei Stromkabeln mit hoher Leistung deutlich erhöhen. |
| Parallelität | Die Länge, über die zwei Kabel parallel verlaufen. | Längere parallele Abschnitte führen zu stärkerer induktiver Kopplung. | Parallelität minimieren, wenn möglich Kreuzungen bevorzugen. |
| Umgebungsfaktoren | Vorhandene Abschirmungen, andere elektrische Geräte in der Nähe. | Können EMI verstärken oder abschwächen. | Bei starker externer EMI zusätzliche Abschirmung in Betracht ziehen. |
Schirmung: Was sie bewirkt und wie man sie richtig nutzt
Die Schirmung eines Netzwerkkabels spielt eine entscheidende Rolle bei der Abwehr von EMI. Ein geschirmtes Kabel (STP) verfügt über eine metallische Abschirmung um die einzelnen Adernpaare und/oder um das gesamte Kabel. Diese Abschirmung wirkt wie eine Barriere, die externe elektromagnetische Felder ablenkt und verhindert, dass sie die Datensignale beeinflussen.
- Typen von Schirmung: Es gibt verschiedene Schirmungsarten:
- UTP (Unshielded Twisted Pair): Keine zusätzliche Schirmung.
- STP (Shielded Twisted Pair): Jedes Adernpaar ist einzeln mit Folie geschirmt, und oft gibt es zusätzlich ein gemeinsames Geflecht um alle Paare.
- FTP/SFP (Foiled Twisted Pair / Shielded Foiled Twisted Pair): Ähnlich wie STP, oft mit einer Folienummantelung aller Adernpaare und/oder einem Geflecht.
- S/FTP (Shielded Foiled Twisted Pair): Das ist die höchste Stufe der Schirmung. Jedes Adernpaar ist einzeln mit Folie geschirmt, und das gesamte Kabel ist zusätzlich mit einem Geflecht ummantelt.
- Wichtigkeit der Erdung: Eine Schirmung ist nur wirksam, wenn sie korrekt geerdet ist. Die Erdung leitet eingekoppelte Störspannungen ab und verhindert, dass sie sich im Kabel ausbreiten. Bei der Installation von STP-Kabeln musst du sicherstellen, dass die Schirmung über die gesamte Länge durchgängig ist und an beiden Enden ordnungsgemäß mit der Erdung des Systems verbunden wird (z.B. über Patchpanel, Netzwerkdosen und Switch). Eine nicht geerdete oder fehlerhaft geerdete Schirmung kann sogar zu einem Antenneneffekt führen und die Störungen verschlimmern.
- Kosten und Installation: STP-Kabel sind in der Regel teurer als UTP-Kabel und erfordern eine sorgfältigere Installation. Alle Komponenten – Kabel, Stecker, Dosen, Patchpanels – müssen für geschirmte Systeme ausgelegt sein und korrekt installiert werden, um die volle Schutzwirkung zu erzielen.
Wann ist es kritisch, wenn LAN-Kabel neben Stromkabeln liegen?
Es gibt Situationen, in denen die Nähe von Strom- und LAN-Kabeln besonders kritisch ist:
- Hohe Datenraten: Bei Netzwerken, die Gigabit-Ethernet (1 Gbit/s) oder höhere Geschwindigkeiten (10 Gbit/s und mehr) benötigen, sind die Signale empfindlicher und die Anforderungen an die Signalqualität höher. Störungen können hier schneller zu spürbaren Leistungseinbußen führen.
- Lange Kabelstrecken: Auf langen Kabelwegen (über 50 Meter) können sich induzierte Störungen aufsummieren und die Signalintegrität stärker beeinträchtigen.
- Kritische Anwendungen: Wenn du Anwendungen betreibst, die eine sehr stabile und latenzarme Verbindung erfordern (z.B. Online-Gaming, Videokonferenzen, Echtzeit-Steuerungssysteme, Server-Anbindungen), sind Störungen besonders störend und können zu unerwünschten Ausfällen führen.
- Netzwerk-Infrastruktur: Bei der Verlegung der Haupt-Netzwerkkabel im Gebäude (Backbone) ist eine sorgfältige Planung unerlässlich, um eine zuverlässige Grundlage für das gesamte Netzwerk zu schaffen.
Häufige Missverständnisse und deren Klärung
Viele Nutzer gehen davon aus, dass das einfache Nebeneinander von Strom- und LAN-Kabeln kein Problem darstellt. Das ist nicht korrekt, denn die physikalischen Prinzipien der Elektrodynamik sind hier am Werk.
- Gleichstrom vs. Wechselstrom: Gleichstrom (DC) erzeugt ein statisches Magnetfeld, das in der Regel weniger problematisch für Datenkabel ist als das wechselnde Magnetfeld von Wechselstrom (AC). Bei der Verlegung von Stromkabeln im Haushalt und Büro handelt es sich fast immer um Wechselstrom.
- Abschirmung von Stromkabeln: Nicht alle Stromkabel sind gleich gut abgeschirmt. Standard-Stromkabel haben oft keine besondere Abschirmung, die das Austreten von Magnetfeldern wirksam verhindert.
- „Es funktioniert ja trotzdem“: Dass ein Netzwerk trotz ungünstiger Verkabelung noch funktioniert, bedeutet nicht, dass es optimal arbeitet. Die Leistung kann gedrosselt sein, und das Risiko von langfristigen Schäden oder zukünftigen Problemen ist erhöht.
Das sind die neuesten Kabelabschirmung Produkte mit der besten Bewertung
FAQ – Häufig gestellte Fragen zu LAN-Kabel neben Stromkabel verlegen: Abstand und Störungen
Muss ich wirklich einen Abstand von 30 cm einhalten?
Der Abstand von 30 cm ist eine bewährte Richtlinie, die für die meisten Standardinstallationen mit UTP-Kabeln und üblichen Stromkabeln ausreichend ist, um Störungen auf ein Minimum zu reduzieren. Bei höherer Stromstärke, längeren parallelen Verlegungen oder wenn du eine sehr hohe Zuverlässigkeit benötigst, kann ein größerer Abstand sinnvoll sein. Bei geschirmten Kabeln kann der Abstand unter Umständen geringer sein, aber eine gewisse Trennung ist immer empfehlenswert.
Was passiert, wenn ich den Abstand nicht einhalte?
Wenn du den empfohlenen Abstand nicht einhältst, riskierst du elektromagnetische Interferenzen (EMI). Dies kann sich in Form von langsameren Internetgeschwindigkeiten, Paketverlusten, häufigen Verbindungsabbrüchen und im schlimmsten Fall sogar zu einer Beschädigung deiner Netzwerkkomponenten äußern.
Sind geschirmte LAN-Kabel (STP) die Lösung für alle Probleme?
Geschirmte LAN-Kabel bieten einen besseren Schutz gegen EMI, sind aber keine Allzwecklösung. Die Schirmung muss korrekt installiert und geerdet sein, um wirksam zu sein. Außerdem sind sie teurer und erfordern mehr Aufwand bei der Installation. In vielen Fällen ist die einfachste und kostengünstigste Lösung die Einhaltung des richtigen physischen Abstands.
Wie kann ich meine Stromkabel abschirmen?
Die Abschirmung von Stromkabeln ist technisch komplex und wird meist in industriellen Anwendungen oder bei speziellen Stromversorgungen eingesetzt. Für Standard-Haushalts- und Büroverkabelungen ist es praktischer, sich auf die Abschirmung der Netzwerkkabel und die Einhaltung von Abständen zu konzentrieren.
Was ist der beste Winkel, wenn sich LAN- und Stromkabel kreuzen müssen?
Wenn sich ein LAN-Kabel und ein Stromkabel kreuzen müssen, sollte dies immer im 90-Grad-Winkel geschehen. Dies minimiert die Dauer der parallelen Führung und somit die induktive Kopplung und die entstehenden Störungen.
Kann die Nähe von LED-Leuchten Probleme verursachen?
LED-Leuchten selbst sind in der Regel keine starke Störquelle für LAN-Kabel. Allerdings können die Netzteile, die viele LED-Lampen zur Stromversorgung nutzen, je nach Qualität und Abschirmung, elektromagnetische Felder erzeugen. Wenn du merkliche Störungen in der Nähe von LED-Beleuchtung feststellst, ist es ratsam, den Abstand zu den Kabeln dieser Leuchten zu vergrößern oder die Kabel anders zu verlegen.
Wie wirkt sich die Art der Verlegung (Aufputz vs. Unterputz) auf die Störungen aus?
Die Art der Verlegung beeinflusst primär die Zugänglichkeit und die Möglichkeit, Abstände einzuhalten. Bei Unterputz-Verlegungen ist eine nachträgliche Korrektur eines zu geringen Abstands schwierig und aufwendig. Eine sorgfältige Planung vor der Verlegung ist hier entscheidend. Aufputz-Verlegung erlaubt oft eine einfachere Anpassung und Einhaltung von Abständen, ist aber optisch weniger ansprechend.
