Fest-Induktivitäten, axial

Entdecken Sie unsere hochwertigen Fest-Induktivitäten, axial

Als Ihr vertrauenswürdiger Partner im Bereich Elektronik und Technik bietet Lan.de eine sorgfältig kuratierte Auswahl an Fest-Induktivitäten mit axialer Bauform. Diese essentiellen Bauteile sind das Rückgrat unzähliger elektronischer Schaltungen und eignen sich ideal für Anwendungen, die präzise Filterung, Energieeffizienz und zuverlässige Stromversorgung erfordern. Ob Sie als Entwickler, Ingenieur oder ambitionierter Hobbyist auf der Suche nach der perfekten Lösung für Ihre nächste Platine sind, unsere Kategorie Fest-Induktivitäten, axial vereint bewährte Technologie mit innovativen Materialien für maximale Performance.

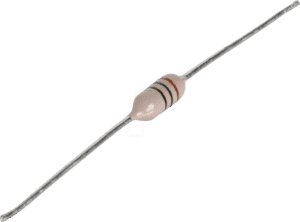

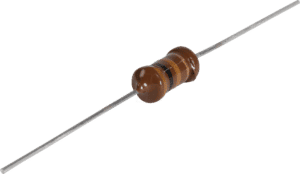

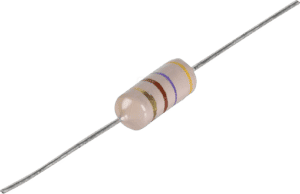

Axiale Fest-Induktivitäten: Schlüsselkomponenten für Ihre Schaltungen

Axiale Fest-Induktivitäten sind unverzichtbar in der modernen Elektronik. Ihre kompakte Bauform mit Anschlussdrähten an beiden Enden der Wicklung ermöglicht eine einfache Montage auf Leiterplatten (PCBs) und sorgt für eine optimale Raumnutzung. Diese Induktivitäten spielen eine entscheidende Rolle in Spannungsreglern, Schaltnetzteilen (SMPS), Filtern und HF-Schaltungen (Hochfrequenz). Sie speichern Energie in ihrem magnetischen Feld und setzen diese bei Bedarf wieder frei, was sie zu fundamentalen Elementen für die Signalintegrität und Leistungsstabilisierung macht. Unsere Auswahl deckt eine breite Palette von Induktivitätswerten, Strombelastbarkeiten und Frequenzbereichen ab, um den spezifischen Anforderungen Ihrer Projekte gerecht zu werden. Wir führen Produkte von renommierten Herstellern wie TDK, Murata und Vishay, die für ihre Qualität und Zuverlässigkeit bekannt sind.

Worauf sollten Sie beim Kauf von Fest-Induktivitäten, axial achten?

Die Auswahl der richtigen Fest-Induktivität, axial ist entscheidend für die Funktionalität und Langlebigkeit Ihrer elektronischen Schaltung. Folgende Kriterien sollten Sie sorgfältig prüfen:

• Induktivitätswert (L): Angegeben in Mikrohenry (µH) oder Millihenry (mH), bestimmt dieser Wert die Stärke des magnetischen Feldes und somit die Fähigkeit der Spule, Energie zu speichern. Der benötigte Wert hängt von der spezifischen Anwendung ab, z.B. Filterfrequenz oder Schaltfrequenz eines DC/DC-Wandlers.
• Gleichstromwiderstand (DCR): Ein niedriger DCR minimiert Leistungsverluste und Wärmeentwicklung. Dies ist besonders wichtig in stromversorgten Anwendungen und für die Energieeffizienz.
• Nennstrom / Sättigungsstrom: Der Nennstrom gibt an, welche Gleichstrommenge die Induktivität kontinuierlich führen kann, ohne zu überhitzen. Der Sättigungsstrom beschreibt den Punkt, an dem der Kern der Induktivität magnetisch gesättigt ist und die Induktivität abnimmt. Wählen Sie eine Induktivität mit einem Nennstrom, der über dem maximalen Betriebsstrom liegt, und einem Sättigungsstrom, der deutlich höher ist als der Spitzenstrom in Ihrer Schaltung.
• Betriebsfrequenzbereich: Jede Induktivität ist für einen bestimmten Frequenzbereich optimiert. Für Hochfrequenzanwendungen sind spezielle HF-Induktivitäten erforderlich, die geringe Verluste bei hohen Frequenzen aufweisen. Achten Sie auf die Angaben zur Selbstresonanzfrequenz (SRF), die sicherstellen muss, dass die Betriebsfrequenz deutlich unter der SRF liegt.
• Toleranz: Die zulässige Abweichung des Induktivitätswertes vom Nennwert. Gängige Toleranzen liegen bei ±5%, ±10% oder ±20%. Für präzise Filter- oder Oszillatorschaltungen ist eine geringere Toleranz empfehlenswert.
• Bauform und Abmessungen: Axiale Induktivitäten gibt es in verschiedenen Größen. Stellen Sie sicher, dass die Abmessungen für Ihre Leiterplatte und die Bestückungsprozesse geeignet sind.
• Material des Kerns: Ferritkerne eignen sich für allgemeine Anwendungen und höhere Frequenzen, während Pulverkerne (z.B. Eisenpulver, MPP) oft für hohe Sättigungsströme und geringere Verluste bei niedrigeren Frequenzen verwendet werden. Kerne aus Mu-Metall bieten hervorragende Abschirmungseigenschaften gegen externe Magnetfelder.
• Betriebstemperaturbereich: Stellen Sie sicher, dass die Induktivität den thermischen Bedingungen Ihrer Anwendung standhält.

Technologische Aspekte und Branchenstandards bei Fest-Induktivitäten, axial

Bei der Auswahl von Fest-Induktivitäten, axial spielen verschiedene technologische Aspekte und Branchenstandards eine wesentliche Rolle. Die Fertigungsprozesse unterliegen oft strengen Qualitätskontrollen, um die Einhaltung von Spezifikationen wie dem IEC 61962 Standard zu gewährleisten, der die elektrische Leistung und mechanische Integrität von Spulen und Induktivitäten definiert. Die Auswahl des richtigen Kernmaterials ist dabei von entscheidender Bedeutung. Beispielsweise werden für DC/DC-Wandler, die hohe Ströme führen, oft Induktivitäten mit Kernen aus Eisenpulver oder MPP (Molybdän-Permalloy-Pulver) bevorzugt. Diese Materialien bieten eine hohe Sättigungsflussdichte, was bedeutet, dass sie größere magnetische Feldstärken speichern können, bevor der Kern in Sättigung gerät und die Induktivität absinkt. Dies ist kritisch, um die Regelgenauigkeit von Schaltreglern aufrechtzuerhalten.

Für Anwendungen im RF-Bereich, wo Signalintegrität und minimale Verluste bei hohen Frequenzen im Vordergrund stehen, kommen häufig Spulen mit Keramikkernen oder speziellen Ferriten zum Einsatz, die für ihre geringen dielektrischen Verluste und hohen Gütefaktoren (Q-Faktor) bekannt sind. Der Q-Faktor ist ein Maß für die Effizienz einer Induktivität; ein höherer Q-Faktor bedeutet geringere ohmsche und dielektrischen Verluste. Marken wie Kemet und Würth Elektronik sind führend in der Entwicklung von Induktivitäten für anspruchsvolle HF-Anwendungen und bieten Produkte mit herausragenden elektrischen Eigenschaften.

Ökologische Aspekte gewinnen auch in der Bauteilherstellung zunehmend an Bedeutung. Viele Hersteller achten auf die Verwendung von RoHS-konformen Materialien, was die Reduzierung von schädlichen Substanzen wie Blei und Quecksilber sicherstellt. Dies ist nicht nur gesetzlich vorgeschrieben, sondern auch ein Qualitätsmerkmal für nachhaltige Elektronikkomponenten.

Vergleich von Fest-Induktivitäten, axial nach Anwendungsbereichen

Die Vielfalt der Fest-Induktivitäten, axial ermöglicht ihren Einsatz in einem breiten Spektrum von Anwendungen. Um Ihnen die Auswahl zu erleichtern, haben wir typische Klassifizierungen und deren Einsatzgebiete tabellarisch aufbereitet:

Häufig gestellte Fragen (FAQ) zu Fest-Induktivitäten, axial

Was ist die Funktion einer axialen Induktivität in einer elektronischen Schaltung?

Axiale Induktivitäten speichern elektrische Energie in ihrem magnetischen Feld. Diese Eigenschaft wird genutzt, um Ströme zu glätten, Spannungsspitzen zu reduzieren, als Teil von Filtern zur Frequenzselektion zu dienen oder Energie in Schaltnetzteilen zu speichern und wieder abzugeben. Sie wirken wie eine Art „Trägheit“ für den Stromfluss.

Welchen Unterschied gibt es zwischen axialen und radialen Induktivitäten?

Der Hauptunterschied liegt in der Bauform und der Anordnung der Anschlüsse. Axiale Induktivitäten haben Anschlussdrähte, die parallel zur Längsachse des Bauteils verlaufen und an beiden Enden herausragen. Radiale Induktivitäten hingegen haben Anschlussdrähte, die senkrecht zur Haupterstreckung des Bauteils an einer Seite austreten. Axiale Bauformen sind oft für eine einfachere Bestückung und geringere Höhe auf der Platine ausgelegt.

Wie wähle ich den richtigen Induktivitätswert für meine Anwendung?

Die Wahl des Induktivitätswertes (L) hängt maßgeblich von der Funktion in der Schaltung ab. Für Filterberechnungen sind die gewünschte Grenzfrequenz und die Impedanz relevant. In Schaltnetzteilen wird der Wert durch die Schaltfrequenz, die Eingangs-/Ausgangsspannung und den Ripple-Strom bestimmt. Es empfiehlt sich, die Datenblätter der Schaltungskomponenten oder einschlägige Design-Software zu konsultieren.

Was bedeutet „Sättigungsstrom“ bei einer Induktivität und warum ist er wichtig?

Der Sättigungsstrom ist der maximale Gleichstrom, bei dem der magnetische Kern der Induktivität seine magnetische Kapazität erreicht hat. Überschreitet der durchfließende Strom diesen Wert, wird der Kern „gesättigt“, was zu einem drastischen Abfall der Induktivität führt. Dies kann die Funktion der Schaltung beeinträchtigen, z.B. die Spannungsregelung eines DC/DC-Wandlers verschlechtern. Daher muss der maximale Betriebsstrom in der Schaltung deutlich unter dem Sättigungsstrom der gewählten Induktivität liegen.

Welche Rolle spielt der Gleichstromwiderstand (DCR) einer axialen Induktivität?

Der DCR repräsentiert den ohmschen Widerstand des Kupferdrahtes, aus dem die Spule gewickelt ist. Ein niedriger DCR ist erwünscht, da er zu geringeren Leistungsverlusten (I² R) und damit zu weniger Wärmeentwicklung führt. Dies ist besonders in Anwendungen mit hohem Stromfluss und bei der Optimierung der Energieeffizienz von großer Bedeutung.

Was sind die Vorteile von Induktivitäten mit Pulverkernen im Vergleich zu Ferritkernen?

Pulverkerne (wie MPP, Kool-Mµ) bieten im Vergleich zu vielen Ferritkernen eine höhere Sättigungsflussdichte. Das bedeutet, sie können höhere magnetische Feldstärken speichern, bevor sie gesättigt sind. Dies macht sie ideal für Leistungsanwendungen, bei denen hohe Ströme fließen und eine präzise Regelung erforderlich ist, da der Induktivitätswert über einen größeren Strombereich stabiler bleibt.

Sind alle axialen Induktivitäten für Hochfrequenzanwendungen geeignet?

Nein, nicht alle axialen Induktivitäten sind für Hochfrequenzanwendungen (RF) geeignet. Für RF-Anwendungen werden spezielle HF-Induktivitäten benötigt, die für hohe Frequenzen optimiert sind. Diese zeichnen sich durch geringe dielektrische Verluste, hohe Gütefaktoren (Q-Faktor) und eine hohe Selbstresonanzfrequenz (SRF) aus, um Signalverluste und unerwünschte Resonanzen zu vermeiden.
