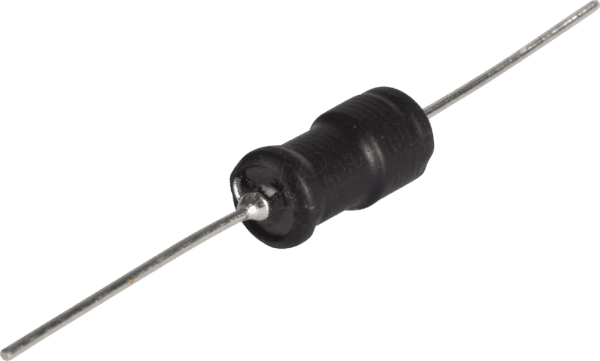

BI HM50-471KLF – Hochleistungs-Festinduktivität für anspruchsvolle Elektronikanwendungen
Das BI HM50-471KLF ist eine axiale Festinduktivität, die speziell entwickelt wurde, um kritische Filter- und Energiespeicherfunktionen in anspruchsvollen Elektronikprojekten zu erfüllen. Ingenieure und Entwickler, die auf präzise Signalintegrität und zuverlässige Leistung in HF-Schaltungen, Stromversorgungen und komplexen elektronischen Modulen angewiesen sind, finden hier eine maßgeschneiderte Lösung zur effektiven Unterdrückung unerwünschter Frequenzanteile und zur Stabilisierung von Spannungsregelungssystemen.
Überlegene Performance: Warum die BI HM50-471KLF Ihre erste Wahl ist
Im Vergleich zu herkömmlichen, oft minderwertigen Induktivitäten bietet die BI HM50-471KLF eine herausragende Kombination aus hoher Zuverlässigkeit, präziser Spezifikation und Robustheit. Gefertigt mit einem Kern aus hochwertigem Ferritmaterial und optimiert für geringe Verluste, gewährleistet diese Festinduktivität eine überlegene Performance, die über die Lebensdauer Ihrer Schaltung hinaus Bestand hat. Ihre axiale Bauform ermöglicht zudem eine effiziente Bestückung und Integration in kompakte Designs, während die Nenninduktivität von 470 µH eine exakte Anpassung an spezifische Schaltungsanforderungen erlaubt.
Technische Exzellenz und Anwendungsgebiete
Die BI HM50-471KLF repräsentiert die Spitze der Fertigungstechnologie für Festinduktivitäten. Die sorgfältige Auswahl des Ferritkernmaterials ermöglicht eine hohe Permeabilität, was zu einer effizienten Energieinduktion bei gleichzeitig minimierten magnetischen Verlusten führt. Dies ist entscheidend für Anwendungen, bei denen Energieeffizienz und thermische Stabilität von größter Bedeutung sind. Die axiale Bauform mit ihren durchgesteckten Anschlüssen (THT) vereinfacht die Montage auf Leiterplatten und bietet eine mechanisch stabile Verbindung, die auch Vibrationen und mechanischen Belastungen standhält.
Anwendungsbereiche umfassen unter anderem:
- HF-Schaltungen: Filterung von Hochfrequenzsignalen, Impedanzanpassung und Bandpass-/Bandsperrfilter.
- Stromversorgungsmodule: Glättung von Ausgangsspannungen, Energiespeicherung in Schaltnetzteilen (SMPS) und DC-DC-Wandlern.
- Signalfilterung: Unterdrückung von Rauschen und unerwünschten Oberwellen in analogen und digitalen Signalpfaden.
- Energiespeicherung: Effiziente Speicherung und Freigabe von Energie in pulsweitenmodulierten (PWM) Schaltungen.
- EMV-Filterung: Reduzierung elektromagnetischer Interferenzen (EMI) sowohl in der Ein- als auch in der Ausgangsleitung von elektronischen Geräten.
Herausragende Eigenschaften und Vorteile
Die BI HM50-471KLF zeichnet sich durch eine Reihe von Merkmalen aus, die sie zur bevorzugten Wahl für professionelle Elektronikentwickler machen:
- Hohe Induktivität mit Präzision: Mit einer Nenninduktivität von exakt 470 µH bietet sie die notwendige Genauigkeit für anspruchsvolle Schaltungsdesigns.
- Qualitativ hochwertiges Ferritmaterial: Der Ferritkern minimiert Kernverluste (Hystereseverluste und Wirbelstromverluste), was zu einer höheren Effizienz und geringeren Wärmeentwicklung führt.
- Axiale Bauform für einfache Montage: Die durchgesteckte Bauweise (THT) ermöglicht eine robuste und zuverlässige Montage auf Leiterplatten, ideal für manuelle oder automatisierte Bestückungsprozesse.
- Robuste Konstruktion: Die Verkapselung schützt die Spule vor Umwelteinflüssen und mechanischer Beschädigung, was die Langlebigkeit der Komponente erhöht.
- Geringe Gleichstrombeständigkeit (DCR): Eine niedrige DCR minimiert Leistungsverluste, besonders wichtig in stromversorgungsnahen Anwendungen.
- Breiter Temperaturbereich: Die Induktivität ist für den Betrieb in einem weiten Temperaturbereich ausgelegt, was Zuverlässigkeit unter verschiedenen Umgebungsbedingungen sicherstellt.
- Hervorragende magnetische Abschirmung: Der Ferritkern trägt zur Minimierung von externen magnetischen Feldern bei, die die Funktion anderer Komponenten beeinträchtigen könnten.
Technische Spezifikationen im Detail
| Merkmal | Spezifikation |
|---|---|
| Hersteller-Teilenummer | BI HM50-471KLF |
| Typ | Festinduktivität |
| Bauform | Axial |
| Serienbezeichnung | HM50 |
| Kernmaterial | Ferrit |
| Induktivität | 470 µH (Mikrohenry) |
| Toleranz der Induktivität | (Herstellerangaben beachten, typischerweise ±10% oder besser für Präzisionsanwendungen) |
| Max. Gleichstromwiderstand (DCR) | (Typische Werte für diese Klasse liegen im niedrigen Ohm-Bereich; genaue Angabe vom Datenblatt) |
| Maximale Belastbarkeit (I_sat) | (Abhängig von der Kerngeometrie und dem Material; entscheidend für Sättigungsverhalten in DC-Bias-Anwendungen) |
| Betriebstemperaturbereich | (Typischerweise -40°C bis +125°C oder höher; Herstellerangaben sind hier maßgeblich) |
| Isolationsspannung | (Spezifikation für die Spannungsfestigkeit des Isolationsmaterials, relevant für Hochspannungsanwendungen) |
| Verlustfaktor (Q-Faktor) | (Indikator für die Güte der Induktivität bei einer bestimmten Frequenz; höhere Werte sind besser) |
| Abmessungen | (Herstellerangaben beachten, typischerweise 10mm x 5mm für diese Bauform) |
Detaillierte Betrachtung des Ferritkerns und seiner Vorteile
Der Kern einer Induktivität spielt eine entscheidende Rolle für ihre Leistungsfähigkeit. Bei der BI HM50-471KLF kommt ein speziell formuliertes Ferritmaterial zum Einsatz. Ferrite sind keramische Werkstoffe, die aus Eisenoxid und anderen Metalloxiden bestehen. Ihre entscheidenden Vorteile liegen in der hohen magnetischen Permeabilität bei gleichzeitig geringer elektrischer Leitfähigkeit. Diese geringe Leitfähigkeit ist von fundamentaler Bedeutung, da sie die Bildung von Wirbelströmen im Kern minimiert. Wirbelströme führen zu Energieverlusten in Form von Wärme, was die Effizienz der Induktivität verringert und die thermische Belastung des Gesamtsystems erhöht. Durch die Reduzierung von Wirbelströmen ermöglicht der Ferritkern der HM50-471KLF einen effizienteren Betrieb, insbesondere bei höheren Frequenzen.
Darüber hinaus zeichnen sich Ferritkerne durch ihre guten magnetischen Eigenschaften über einen weiten Temperaturbereich aus. Dies bedeutet, dass die Induktivität auch unter wechselnden Umgebungsbedingungen ihre spezifizierte Leistung beibehält, was für die Zuverlässigkeit kritischer elektronischer Schaltungen unerlässlich ist. Die Wahl des richtigen Ferritmaterials ist somit ein Schlüsselfaktor für die Präzision und Robustheit der BI HM50-471KLF. Es ermöglicht eine effektive Energiespeicherung und eine effiziente Filterung, ohne die Schaltung durch übermäßige Wärmeentwicklung oder Signalverzerrungen zu beeinträchtigen.
Die Bedeutung der axialen Bauform für moderne Elektronik
Die axiale Bauform der BI HM50-471KLF ist kein Zufall, sondern eine bewusste Designentscheidung, die auf den Anforderungen moderner Leiterplattenbestückung basiert. Bei der axialen Bauform sind die Anschlusspins auf gegenüberliegenden Seiten des Gehäuses angebracht und verlaufen entlang der Längsachse der Komponente. Diese Konfiguration hat mehrere signifikante Vorteile:
- Platzersparnis auf der Leiterplatte: Axiale Bauteile benötigen oft weniger Platz in der Breite als radiale Bauteile, was die Verdichtung von Schaltungen auf kleinerem Raum ermöglicht.
- Robuste mechanische Befestigung: Die durchgesteckten Anschlüsse (THT) bieten eine ausgezeichnete mechanische Stabilität. Nach dem Lötprozess sind sie fest in der Leiterplatte verankert und widerstandsfähig gegenüber Vibrationen und mechanischen Beanspruchungen. Dies ist besonders wichtig in mobilen Geräten oder Anwendungen, die rauen Umgebungsbedingungen ausgesetzt sind.
- Vereinfachte Bestückung: Die axiale Bauform ist gut für automatisierte Bestückungsmaschinen geeignet, was die Produktionskosten senkt und die Effizienz erhöht.
- Optimierte elektromagnetische Eigenschaften: Die symmetrische Anordnung der Anschlüsse kann in bestimmten Schaltungsdesigns zu einer besseren Kontrolle über parasitäre Effekte beitragen.
Diese Designmerkmale machen die BI HM50-471KLF zu einer praktikablen und leistungsfähigen Lösung für eine breite Palette von elektronischen Geräten, von Consumer-Elektronik über Telekommunikationsausrüstung bis hin zu industriellen Steuerungen.
Präzision und Zuverlässigkeit in der Signalverarbeitung
In der Welt der Elektronik sind Präzision und Zuverlässigkeit keine optionalen Extras, sondern grundlegende Notwendigkeiten. Die BI HM50-471KLF liefert beides durch ihre sorgfältige Konstruktion und die Einhaltung strenger Fertigungsstandards. Die exakte Nenninduktivität von 470 µH ist nicht nur ein Nennwert, sondern wird durch strenge Qualitätskontrollen sichergestellt. Dies ist entscheidend für Schaltungen, in denen die Induktivität eine spezifische Resonanzfrequenz bestimmt oder eine genaue Stromglättung erfordert.
Die niedrige Gleichstrombeständigkeit (DCR) der Wicklung minimiert ohmsche Verluste, wodurch die Energieeffizienz der Schaltung verbessert wird. In Anwendungen mit hohem Stromfluss kann selbst eine geringe DCR einen signifikanten Unterschied in Bezug auf Wärmeentwicklung und Leistungsaufnahme ausmachen. Die BI HM50-471KLF wurde entwickelt, um diese Verluste zu minimieren und somit einen stabilen und effizienten Betrieb zu gewährleisten. Dies macht sie zur idealen Wahl für Entwickler, die Wert auf maximale Leistung und minimale Energieverschwendung legen.
Einsatzbereiche und Kompatibilität
Die vielseitige Natur der BI HM50-471KLF ermöglicht ihren Einsatz in einer breiten Palette von elektronischen Geräten und Systemen. Ihre Hauptanwendungsbereiche liegen in der Filterung und Energiespeicherung, wo sie zur Verbesserung der Signalqualität, zur Stabilisierung von Spannungen und zur Reduzierung von Rauschen beiträgt. Sie ist eine ideale Komponente für Entwickler, die:
- Hochfrequenzschaltungen entwerfen, die eine präzise Impedanzanpassung und Filterung erfordern.
- Stromversorgungsmodule mit Schaltreglern (SMPS) entwickeln, die eine effiziente Energiespeicherung und Glättung benötigen.
- Audio- und Videogeräte entwerfen, bei denen eine saubere Signalverarbeitung und Rauschunterdrückung entscheidend sind.
- Industrielle Steuerungen und Automatisierungssysteme bauen, die auf zuverlässige und störungsfreie Elektronik angewiesen sind.
Die Kompatibilität mit Standard-Lötfahnen und Bestückungsmaschinen macht die Integration der BI HM50-471KLF in bestehende Produktionslinien und Prototypen unkompliziert.
FAQ – Häufig gestellte Fragen zu BI HM50-471KLF – Festinduktivität, axial, HM50, Ferrit, 470 uH
Was ist der Hauptvorteil der Verwendung einer Ferritkern-Induktivität gegenüber einem Luftkern?
Ferritkern-Induktivitäten bieten im Vergleich zu Luftkern-Induktivitäten eine deutlich höhere Induktivität bei vergleichbarer physikalischer Größe. Dies liegt an der hohen magnetischen Permeabilität des Ferritmaterials, das das Magnetfeld effizienter konzentriert. Außerdem minimiert das Ferritmaterial, durch seine geringe elektrische Leitfähigkeit, Wirbelstromverluste, was zu einer besseren Effizienz und geringeren Wärmeentwicklung führt, insbesondere bei höheren Frequenzen.
Für welche spezifischen Frequenzbereiche ist die BI HM50-471KLF besonders gut geeignet?
Die BI HM50-471KLF mit ihrem Ferritkern ist typischerweise für mittlere bis höhere Frequenzbereiche optimiert, wo sie ihre Vorteile bezüglich Effizienz und Kompaktheit voll ausspielen kann. Sie eignet sich hervorragend für Anwendungen im Kilohertz- bis Megahertz-Bereich, wie sie in vielen Schaltnetzteilen, HF-Filtern und Kommunikationsschaltungen vorkommen. Genaue Daten zur Frequenzabhängigkeit der Verluste und des Gütefaktors (Q-Faktor) sind dem detaillierten Datenblatt des Herstellers zu entnehmen.
Welche Rolle spielt die axiale Bauform für die elektrische Performance der Induktivität?
Die axiale Bauform an sich beeinflusst die grundlegende elektrische Performance wie Induktivität und Gleichstromwiderstand nicht direkt im Vergleich zu anderen Bauformen. Ihre Vorteile liegen primär in der mechanischen Montage und der Platzoptimierung auf Leiterplatten. Sie ermöglicht eine robuste Lötverbindung und eine kompakte Bestückung, was indirekt zu einer besseren Integrität der gesamten Schaltung beitragen kann, indem es zu weniger mechanischen Problemen und einer effizienteren Raumnutzung kommt.
Wie kann die Induktivität der BI HM50-471KLF in einer Schaltung wirken?
Die Induktivität von 470 µH der BI HM50-471KLF dient dazu, Energie in einem Magnetfeld zu speichern, wenn Strom hindurchfließt, und dieser Energie entgegenzuwirken, wenn sich der Strom ändert. In Schaltungen wird sie typischerweise zur Glättung von Spannungen (z.B. in Netzteilen, um Ripple zu reduzieren), zur Filterung unerwünschter Frequenzen (z.B. in HF-Filtern zur Unterdrückung von Störsignalen) oder zur zeitlichen Verzögerung von Stromänderungen eingesetzt.
Was bedeutet die Angabe „Festinduktivität“ im Vergleich zu einer variablen Induktivität?
Eine Festinduktivität, wie die BI HM50-471KLF, besitzt einen festen, unveränderlichen Induktivitätswert von 470 µH. Eine variable Induktivität hingegen erlaubt es, ihren Wert innerhalb eines bestimmten Bereichs anzupassen, beispielsweise durch einen verstellbaren Kern oder mechanische Änderungen an der Spule. Festinduktivitäten werden dort eingesetzt, wo ein präziser, konstanter Wert für die Schaltungsfunktion erforderlich ist.
Welche Faktoren sind bei der Auswahl der richtigen Induktivität für eine spezifische Anwendung zu beachten?
Bei der Auswahl einer Induktivität sind mehrere Faktoren entscheidend: die benötigte Induktivität (hier 470 µH), die maximale Strombelastbarkeit (I_sat, um Sättigung des Kerns zu vermeiden), die Gleichstrombeständigkeit (DCR, für Effizienz), der Betriebstemperaturbereich, die zulässigen Verluste (Q-Faktor) und die Frequenzcharakteristik. Auch die Bauform und die mechanischen Abmessungen sind für die Integration auf der Leiterplatte relevant.
Kann die BI HM50-471KLF auch in Hochstromanwendungen eingesetzt werden?
Die Eignung für Hochstromanwendungen hängt von der maximalen Strombelastbarkeit (I_sat) der BI HM50-471KLF ab. Diese spezifiziert den Strom, bei dem der Ferritkern zu sättigen beginnt, was zu einem drastischen Abfall der Induktivität führt. Für Hochstromanwendungen muss sichergestellt werden, dass der Betriebsstrom deutlich unterhalb von I_sat liegt. Die genaue Spezifikation hierfür ist dem Datenblatt zu entnehmen, um eine Fehlfunktion zu vermeiden.
