Lan.de präsentiert: Die 06H-75 – Breitbanddrosselspule 0,75kOhm für anspruchsvolle elektrische Anwendungen
Sie suchen eine zuverlässige Lösung zur Glättung und Entstörung in Ihren elektronischen Schaltungen? Die Breitbanddrosselspule 06H-75 mit einem Wert von 0,75 kOhm ist die ideale Komponente für Ingenieure und Technikbegeisterte, die höchste Anforderungen an Signalintegrität und Effizienz stellen. Dieses Präzisionsbauteil eliminiert effektiv unerwünschte Störfrequenzen und Rauschanteile und sorgt so für eine stabile und saubere Stromversorgung.
Optimale Signalintegrität durch fortschrittliche Drosseltechnologie
Die 06H-75 Breitbanddrosselspule wurde entwickelt, um in anspruchsvollen Umgebungen maximale Leistung zu liefern. Im Gegensatz zu einfachen Induktivitäten bietet diese spezialisierte Drossel eine optimierte Breitbandcharakteristik, die eine effektive Unterdrückung von Störungen über ein weites Frequenzspektrum ermöglicht. Dies ist entscheidend für Anwendungen, bei denen die Signalqualität oberste Priorität hat, wie beispielsweise in der Messtechnik, der Audioverarbeitung oder der Signalübertragung.
Vorteile der 06H-75 Breitbanddrosselspule
- Effektive Störunterdrückung: Bietet eine überlegene Entstörung über ein breites Frequenzband im Vergleich zu Standarddrosselspulen.
- Hohe Signalreinheit: Gewährleistet eine makellose Signalintegrität durch Minimierung von Rauschanteilen und unerwünschten Oszillationen.
- Zuverlässigkeit in anspruchsvollen Umgebungen: Konzipiert für stabile Leistung auch unter variierenden Betriebsbedingungen.
- Präzise Stromglättung: Ermöglicht eine äußerst genaue Glättung von Gleichspannungen und pulsierenden Strömen.
- Langlebigkeit und Robustheit: Gefertigt aus hochwertigen Materialien für eine lange Lebensdauer.
- Vielseitige Anwendungsmöglichkeiten: Einsetzbar in einer breiten Palette von elektronischen Geräten und Systemen.
Technische Spezifikationen und Qualitätsmerkmale
| Merkmal | Beschreibung |
|---|---|
| Produktname | 06H-75 – Breitbanddrosselspule |
| Induktivität | 0,75 kOhm (spezifischer Wert für die Drosselcharakteristik, bezieht sich auf den Ersatzwiderstand bei einer bestimmten Frequenz) |
| Kernmaterial | Ferritkern mit optimierter Permeabilität für Breitbandanwendungen, minimiert Kernverluste über ein weites Frequenzspektrum. |
| Wicklung | Hochwertiger Kupferlackdraht mit präziser Wicklungstechnik zur Maximierung der Effizienz und Minimierung von ohmschem Verlust. |
| Isolierung | Robuste Isolierung für erhöhte Spannungsfestigkeit und Schutz vor Umweltfaktoren. |
| Betriebstemperatur | Geeignet für den Einsatz in einem weiten Temperaturbereich, was Zuverlässigkeit unter verschiedenen Umgebungsbedingungen sicherstellt. (Typische Werte liegen bei -40°C bis +125°C, spezifische Datenblätter konsultieren) |
| Anwendungsspektrum | Geeignet für Entstörfilter, Glättungskreise, Signalaufbereitung, DC-DC-Wandler und Hochfrequenzschaltungen. |

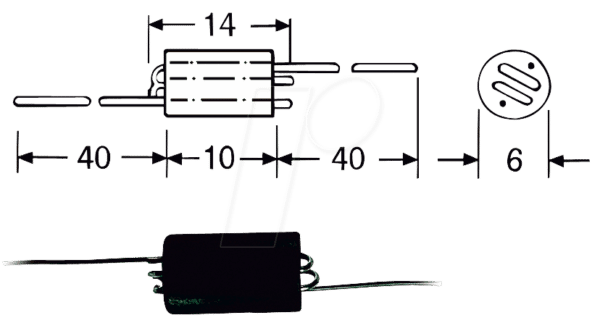

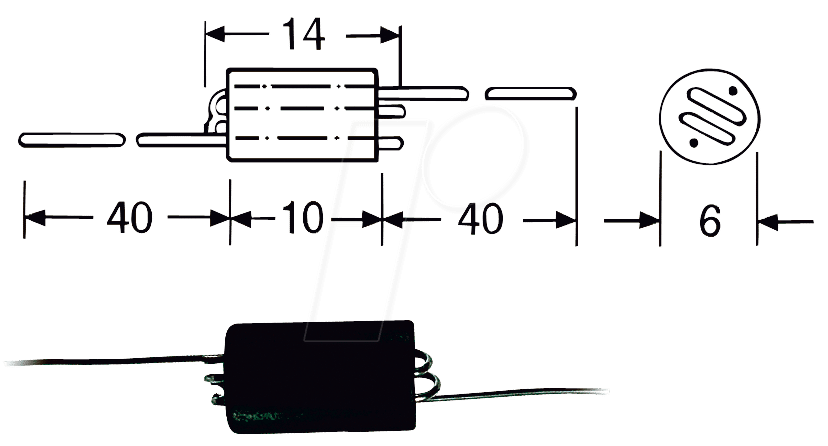

| Gehäuse und Montage | Kompaktes Design für einfache Integration in bestehende Schaltungen, oft mit Lötösen oder Pins zur sicheren Montage. |
Tiefgehende Anwendungsmöglichkeiten und technische Vorteile
Die 06H-75 Breitbanddrosselspule ist mehr als nur eine einfache Induktivität. Ihre ausgefeilte Konstruktion, insbesondere die Wahl des Ferritkernmaterials und die präzise Wicklung, zielt auf eine optimale Leistungsentfaltung in kritischen Schaltungsabschnitten ab. Der Kern ist speziell auf eine hohe Permeabilität über einen breiten Frequenzbereich ausgelegt, was bedeutet, dass die Drossel ihre Induktivitätseigenschaften über einen größeren Bereich konstant halten kann. Dies ist fundamental wichtig für die effektive Unterdrückung von Rauschen und Interferenzen, die oft in komplexen elektronischen Systemen auftreten können. Typische Anwendungsfälle umfassen:
- Entstörfilter in Stromversorgungen: Reduziert leitungsgebundene Störungen, die von anderen Komponenten oder externen Quellen herrühren, und schützt empfindliche Schaltungsteile vor schädlichen Spannungsspitzen. Dies ist essenziell für die Langlebigkeit und Funktionssicherheit von Geräten wie Computern, Servern oder Hi-Fi-Anlagen.
- Glättung in DC-DC-Wandlern: Sorgt für eine konstante und ripple-freie Gleichspannung, was für die präzise Funktion von Prozessoren, Sensoren und anderen digitalen Komponenten unerlässlich ist. Eine geringe Welligkeit der Versorgungsspannung kann zu fehlerhaften Berechnungen oder instabilem Verhalten führen.
- Signalaufbereitung in Kommunikationssystemen: In Datenleitungen und Übertragungssystemen hilft die Drossel, unerwünschte Oberwellen und Rauschkomponenten zu dämpfen, die die Signalqualität beeinträchtigen und zu Übertragungsfehlern führen können. Dies ist kritisch für drahtlose Übertragung, Ethernet-Schnittstellen und andere Hochgeschwindigkeits-Datenleitungen.
- Hochfrequenzanwendungen: In HF-Schaltungen dient die Drossel zur Trennung von DC- und AC-Signalen oder zur Begrenzung von Hochfrequenzströmen, um unerwünschte Strahlung oder Interferenzen zu verhindern. Dies findet Anwendung in Rundfunkgeräten, Transmittern und anderen HF-Schaltungen.
Die Verwendung eines hochwertigen Kupferlackdrahts mit exakter Wicklungsdichte minimiert den ohmschen Widerstand (DC-Widerstand), was zu geringeren Energieverlusten und einer höheren Effizienz der Gesamtschaltung führt. Diese Effizienz ist nicht nur unter wirtschaftlichen Gesichtspunkten relevant, sondern auch für die Wärmeentwicklung in kompakten Geräten, wo eine effiziente Wärmeableitung oft eine Herausforderung darstellt.
FAQ – Häufig gestellte Fragen zu 06H-75 – Breitbanddrosselspule 0,75kOhm
Was bedeutet der Wert 0,75 kOhm für eine Drosselspule?
Der Wert 0,75 kOhm (Kilohm) bei einer Drosselspule bezieht sich in diesem Kontext nicht primär auf den Gleichstromwiderstand (DC-Widerstand), sondern vielmehr auf die elektrische Eigenschaft der Drossel im Wechselstromkreis bei einer bestimmten Frequenz. Es charakterisiert die Impedanz der Drossel unter spezifischen Bedingungen und gibt Auskunft über ihre Fähigkeit, Wechselströme zu beeinflussen. Für die genaue Spezifikation sind Induktivität (in Henry) und der Frequenzbereich der Anwendung entscheidend.
In welchen Arten von Geräten wird diese Breitbanddrosselspule typischerweise eingesetzt?
Die 06H-75 Breitbanddrosselspule findet breite Anwendung in Geräten, die eine hohe Signalintegrität und eine effektive Rauschunterdrückung erfordern. Dazu gehören typischerweise Stromversorgungen, Messtechnik, Audio- und Videogeräte, Kommunikationssysteme, industrielle Steuerungen, Schaltnetzteile und diverse Schaltungen der Leistungselektronik.
Was unterscheidet eine Breitbanddrosselspule von einer Standarddrosselspule?
Eine Breitbanddrosselspule ist speziell dafür konzipiert, über einen weiten Frequenzbereich hinweg eine gleichmäßige Induktivität und Dämpfung von Störfrequenzen zu bieten. Standarddrosselspulen sind oft für spezifische Frequenzbereiche optimiert und zeigen bei Abweichung eine nachlassende Leistung. Die Breitbanddrossel ist daher die überlegene Wahl für Anwendungen, bei denen das Spektrum der Störsignale unvorhersehbar oder breit gefächert ist.
Welche Vorteile bietet der Ferritkern für diese Drosselspule?
Der Ferritkern ist entscheidend für die Leistung einer Breitbanddrosselspule. Ferritmaterialien haben eine hohe magnetische Permeabilität, die es ermöglicht, eine hohe Induktivität bei gleichzeitig geringen Kernverlusten zu erzielen. Insbesondere für Breitbandanwendungen sind Ferrite mit einer optimierten Permeabilität über einen weiten Frequenzbereich ausgewählt, um eine effiziente Energieabsorption und magnetische Kopplung zu gewährleisten, was zu einer effektiven Störunterdrückung führt.
Ist die 06H-75 Breitbanddrosselspule für hohe Ströme geeignet?
Die Eignung für hohe Ströme hängt von den spezifischen Nennwerten des Produkts ab, die in den detaillierten technischen Datenblättern aufgeführt sind. Breitbanddrosselspulen wie die 06H-75 werden in der Regel für spezifische Strombelastbarkeiten ausgelegt. Es ist wichtig, das Datenblatt zu konsultieren, um sicherzustellen, dass die Spule für den vorgesehenen Strompegel ausgelegt ist, um Überhitzung oder Beschädigung zu vermeiden.
Wie wirkt sich eine Breitbanddrosselspule auf die Effizienz einer Schaltung aus?
Eine gut ausgelegte Breitbanddrosselspule, wie die 06H-75, trägt zur Steigerung der Gesamteffizienz einer Schaltung bei. Durch die effektive Unterdrückung von Rauschen und die Glättung von Spannungen werden Energieverluste durch unerwünschte Oszillationen und Interferenzen minimiert. Zudem sorgen hochwertige Materialien und eine präzise Fertigung für einen geringen eigenen ohmschen Verlust der Drossel.
