Hochleistungs-D-SUB-Stecker für anspruchsvolle Verbindungen

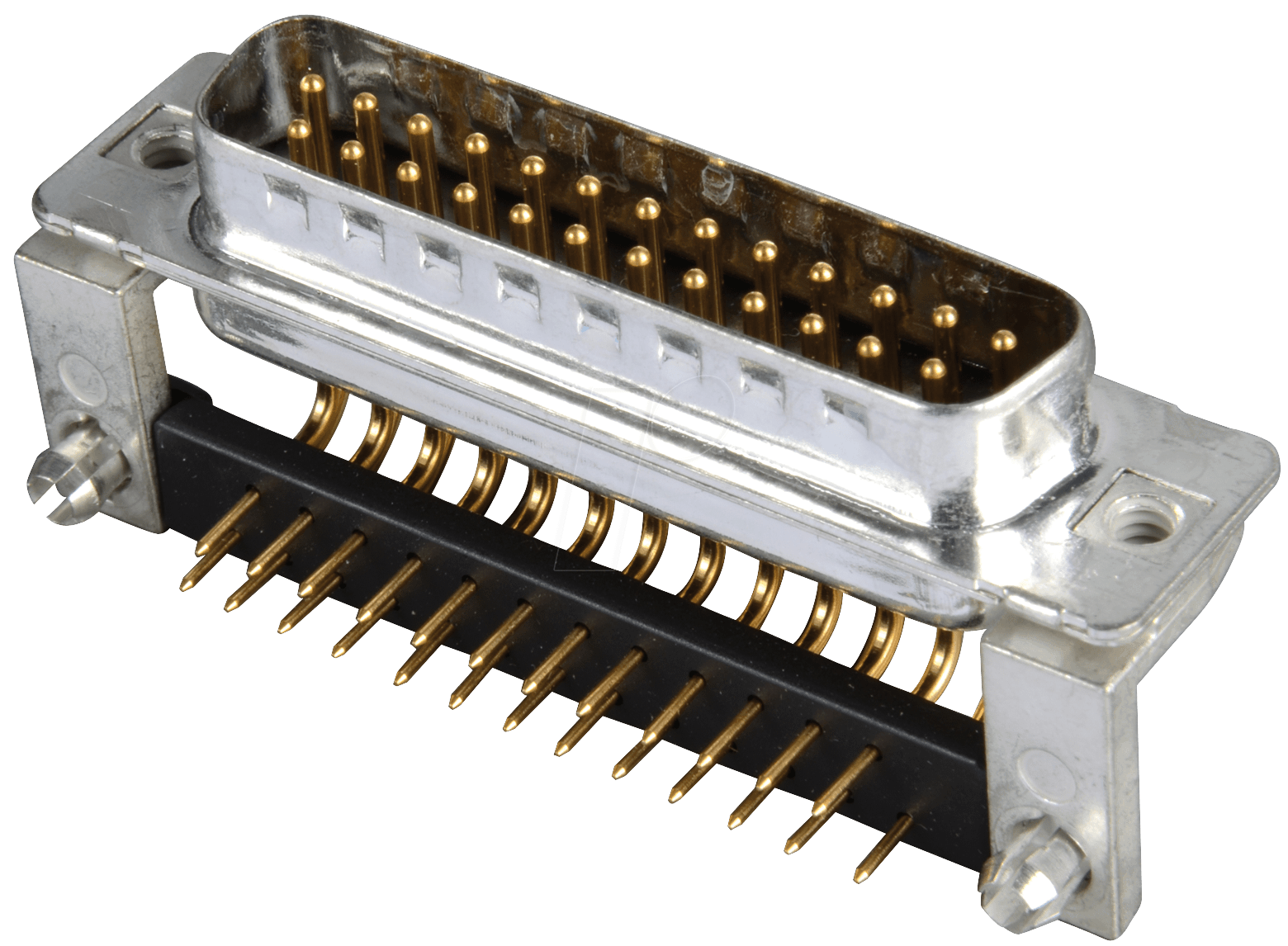

Benötigen Sie eine zuverlässige und platzsparende Lösung für die Signalübertragung in Ihrer industriellen Automatisierung, Medizintechnik oder professionellen AV-Umgebung? Der D-SUB ST 25GWC – D-SUB-Stecker, 25-polig, gewinkelt, RM 9,4, gedr. wurde speziell für Anwender entwickelt, die höchste Ansprüche an Stabilität, Signalintegrität und Langlebigkeit stellen. Seine gewinkelte Bauform mit einem Rastermaß von 9,4 mm ermöglicht eine optimierte Kabelführung in Umgebungen mit begrenztem Platzangebot, was ihn zur idealen Wahl für komplexe Schaltschrankinstallationen und Geräteanschlüsse macht.
Optimale Signalintegrität durch präzise Konstruktion
Der D-SUB ST 25GWC zeichnet sich durch eine Konstruktion aus, die darauf abzielt, Signalverluste und Interferenzen zu minimieren. Die 25-polige Belegung bietet eine hohe Dichte an Verbindungen für komplexe Schnittstellen wie serielle Kommunikationsports, Grafiksignale oder Steuerungsaufgaben. Die präzise gefertigten Kontakte gewährleisten einen stabilen und sicheren elektrischen Kontakt über die gesamte Lebensdauer des Steckverbinders. Die gewinkelte Bauweise ist dabei nicht nur ein Designmerkmal, sondern eine funktionale Notwendigkeit, um Kabelschäden durch scharfe Biegungen zu vermeiden und gleichzeitig eine ordentliche sowie wartungsfreundliche Installation zu ermöglichen.
Technische Überlegenheit und industrielle Anwendbarkeit
Im Gegensatz zu Standard-D-SUB-Steckern, die oft Kompromisse in Bezug auf Materialqualität oder mechanische Belastbarkeit eingehen, setzt der D-SUB ST 25GWC auf hochwertige Materialien und eine durchdachte Fertigung. Die 25 Pins sind für eine robuste Signalübertragung ausgelegt, während das Gehäusematerial Beständigkeit gegenüber Umwelteinflüssen wie Staub und Feuchtigkeit (abhängig von der genauen Spezifikation und Schutzart) bietet, was ihn für den Einsatz in anspruchsvollen Industrieumgebungen prädestiniert. Das Rastermaß von 9,4 mm ermöglicht zudem eine kompaktere Montage im Vergleich zu Varianten mit größerem Pin-Abstand, was bei der Realisierung von dicht bestückten Paneelen von entscheidender Bedeutung ist.
Vorteile des D-SUB ST 25GWC im Überblick
- Platzoptimierte Installation: Die gewinkelte Bauform mit RM 9,4 ermöglicht eine effiziente Raumnutzung in Schaltschränken und Gehäusen.
- Hohe Pin-Dichte: 25 Pole bieten umfangreiche Anschlussmöglichkeiten für komplexe Schnittstellen.
- Zuverlässige Signalübertragung: Präzise gefertigte Kontakte für minimale Signalverluste und hohe Interferenzfestigkeit.
- Robuste Konstruktion: Gehäusematerialien, die auf Langlebigkeit und Beständigkeit ausgelegt sind.
- Vermeidung von Kabelschäden: Die gewinkelte Ausführung schützt Kabel vor mechanischer Beanspruchung durch Biegung.
- Industrietauglichkeit: Geeignet für anspruchsvolle Umgebungen in Automatisierung, Messtechnik und darüber hinaus.
- Einfache Montage: Standardisierte Anschlusstechnik erleichtert die Integration in bestehende Systeme.
Produkteigenschaften im Detail
| Merkmal | Beschreibung |
|---|---|
| Steckertyp | D-SUB-Stecker |
| Polzahl | 25-polig |
| Bauform | Gewinkelt |
| Rastermaß (RM) | 9,4 mm |
| Typische Anwendungen | Serielle Schnittstellen (RS-232/RS-422/RS-485), Steuerungsaufgaben, Videoübertragung (VGA/XGA), Netzwerkmanagement, Datenerfassung, Industrielle Automatisierung. |
| Kontaktmaterial | Hochwertige Legierung für exzellente Leitfähigkeit und Korrosionsbeständigkeit. Präzisionsgefertigt für Langlebigkeit und wiederholte Steckzyklen. |
| Gehäusematerial | Robuster Kunststoff mit guter thermischer und mechanischer Beständigkeit. Ermöglicht den Einsatz in anspruchsvollen Umgebungsbedingungen. Die genaue Materialspezifikation kann je nach Hersteller variieren, bietet aber in der Regel eine gute chemische Beständigkeit. |
| Isolationsmaterial | Hochwertiges Isolationsmaterial zur Vermeidung von Kurzschlüssen zwischen den Kontakten und zur Gewährleistung der Signalintegrität. |
| Montageart | Typischerweise durch Schraubmontage oder Kabelverschraubung (je nach Ausführung und Zubehör) am Gerät oder Schaltschrankpanel. |
| Temperaturbereich | Optimiert für den Einsatz im industriellen Temperaturbereich, typischerweise von -40°C bis +85°C, um Zuverlässigkeit unter wechselnden Bedingungen zu gewährleisten. |
Anwendungsbereiche: Wo der D-SUB ST 25GWC überzeugt
Der D-SUB ST 25GWC – D-SUB-Stecker, 25-polig, gewinkelt, RM 9,4, gedr. ist eine essenzielle Komponente für eine Vielzahl von professionellen Anwendungen. In der industriellen Automatisierung dient er als zuverlässige Schnittstelle für SPS-Systeme, Servoantriebe und Sensornetzwerke, wo eine robuste und störungsfreie Datenübertragung unerlässlich ist. In der Medizintechnik ermöglicht er den Anschluss von diagnostischen Geräten, Überwachungssystemen und Peripheriegeräten, bei denen höchste Zuverlässigkeit und Signalqualität gefragt sind. Für den professionellen AV-Bereich ist er ideal für die Verbindung von Displays, Signalprozessoren und Steuerungszentralen, insbesondere wenn es um die Übertragung von Video- und Audiosignalen geht. Auch in der Messtechnik und Datenerfassung spielt er eine wichtige Rolle beim Anschluss von Messinstrumenten und Datenerfassungssystemen, wo präzise und verlustfreie Signalübertragung kritisch ist.
Design und Ergonomie: Funktionalität trifft auf Effizienz
Die gewinkelte Ausführung des D-SUB ST 25GWC ist ein Paradebeispiel für funktionales Design. Sie ermöglicht eine horizontale oder vertikale Kabelführung direkt am Anschluss, was Platz spart und die Notwendigkeit von Kabelbiegungen minimiert. Dies ist besonders vorteilhaft in dicht bestückten Schaltschränken, Serverracks oder engen Gerätegehäusen, wo jeder Millimeter zählt. Das Rastermaß von 9,4 mm trägt zusätzlich zur Kompaktheit bei, ohne die Zuverlässigkeit oder Handhabung zu beeinträchtigen. Die ergonomische Formgebung des Steckerkörpers erleichtert das Einstecken und Herausziehen, auch unter erschwerten Bedingungen.
Haltbarkeit und Langlebigkeit: Investition in Qualität
Die Auswahl hochwertiger Materialien für die Kontakte und das Gehäuse des D-SUB ST 25GWC stellt sicher, dass dieser Steckverbinder auch bei häufigem Gebrauch und unter anspruchsvollen Umgebungsbedingungen seine Leistungsfähigkeit beibehält. Die Kontaktflächen sind auf eine hohe Anzahl von Steckzyklen ausgelegt, ohne signifikante Verschlechterung der elektrischen Eigenschaften. Die mechanische Stabilität des Gehäuses schützt die empfindliche Innenkonstruktion vor äußeren Einflüssen wie Stößen oder Vibrationen. Diese Langlebigkeit reduziert die Notwendigkeit von Wartungsarbeiten und Ersatz, was zu einer insgesamt niedrigeren Gesamtbetriebskosten führt.
Maximale Kompatibilität und Standardisierung
Als D-SUB-Stecker folgt der D-SUB ST 25GWC einem etablierten Industriestandard. Dies gewährleistet eine hohe Kompatibilität mit einer breiten Palette von Geräten, Kabeln und Zubehör, die ebenfalls nach diesem Standard gefertigt sind. Die 25-polige Konfiguration ist besonders weit verbreitet für serielle Kommunikationsschnittstellen wie RS-232, die nach wie vor in vielen industriellen und älteren Systemen eine wichtige Rolle spielen. Die genormte Bauform erleichtert die Integration in bestehende Infrastrukturen und reduziert den Planungsaufwand.
Häufig gestellte Fragen zu D-SUB ST 25GWC – D-SUB-Stecker, 25-polig, gewinkelt, RM 9,4, gedr.
Was genau bedeutet die Bezeichnung „RM 9,4“?
Die Bezeichnung „RM 9,4“ steht für das Rastermaß von 9,4 Millimetern. Dies bezieht sich auf den Abstand zwischen den Mittelpunkten benachbarter Kontakte in einer Reihe. Ein kleineres Rastermaß ermöglicht eine kompaktere Bauweise des Steckverbinders.
Ist dieser Stecker für den Einsatz im Freien geeignet?
Die Eignung für den Außeneinsatz hängt von der spezifischen Schutzart (IP-Klasse) des Steckverbinders und der angeschlossenen Kabel ab. Standard-D-SUB-Stecker wie dieser sind primär für den Einsatz in geschützten Umgebungen konzipiert. Für den Außeneinsatz sind spezielle Gehäuse und Abdichtungen erforderlich, die gesondert betrachtet werden müssen.
Welche Vorteile bietet die gewinkelte Bauform gegenüber einer geraden Ausführung?
Die gewinkelte Bauform ermöglicht eine platzsparende und geordnete Kabelführung, insbesondere in engen Schaltschränken oder Geräten. Sie minimiert das Risiko von Kabelbrüchen durch scharfe Biegungen und erleichtert die Zugänglichkeit bei Wartungsarbeiten.
Wie wird der Stecker typischerweise montiert?
Die Montage erfolgt in der Regel über Schraubgewinde an den Seiten des Steckverbinders, die mit entsprechenden Gegenstücken am Gehäuse oder Panel verschraubt werden. Dies sorgt für eine sichere und stabile Verbindung.
Für welche Art von Datenübertragung ist eine 25-polige D-SUB-Schnittstelle am besten geeignet?
Eine 25-polige D-SUB-Schnittstelle ist vielseitig einsetzbar. Sie wird häufig für serielle Kommunikationsstandards wie RS-232, RS-422 und RS-485 verwendet, aber auch für Videoanschlüsse (wie VGA in älteren Systemen) und zur Übertragung von Steuerungs- und Diagnosesignalen in industriellen Anwendungen.
Wie unterscheidet sich dieser Stecker von anderen D-SUB-Steckertypen?
Der Hauptunterschied liegt in der Anzahl der Pole (25), der gewinkelten Bauform und dem spezifischen Rastermaß von 9,4 mm. Diese Kombination adressiert Anforderungen an hohe Anschlussdichte und platzsparende Installationen, während die grundlegende Funktionalität und Kompatibilität als D-SUB-Stecker erhalten bleibt.
Welche Qualität kann ich von den Kontakten erwarten?
Die Kontakte sind in der Regel aus einer robusten, korrosionsbeständigen Metalllegierung gefertigt und präzise verarbeitet, um eine optimale elektrische Leitfähigkeit und Langlebigkeit über viele Steckzyklen hinweg zu gewährleisten.
