Der Biegeradius eines Netzwerkkabels bestimmt, wie eng du es biegen darfst, ohne seine Leistung zu beeinträchtigen. Das Verständnis und die Einhaltung dieser Spezifikation sind entscheidend für die Signalintegrität, die Lebensdauer des Kabels und die Zuverlässigkeit deiner Netzwerkverbindungen.
Das sind die beliebtesten Kabelbiegeradius Produkte
Was ist der Biegeradius und warum ist er bei Netzwerkkabeln so wichtig?
Der Biegeradius beschreibt den kleinsten Innenradius, auf den ein Kabel gebogen werden kann, ohne Schaden zu nehmen oder seine funktionalen Eigenschaften zu verlieren. Stell dir vor, du biegst einen Schlauch: Ist der Radius zu klein, knickt der Schlauch ein, das Wasser fließt nicht mehr richtig oder der Schlauch wird beschädigt. Ähnlich verhält es sich mit Netzwerkkabeln, insbesondere mit den empfindlichen Datenleitern im Inneren. Ein zu enger Biegeradius kann zu folgenden Problemen führen:
- Signalverschlechterung: Das Biegen kann die Geometrie der Adernpaare verändern, was zu einer erhöhten Übersprechung (Crosstalk) zwischen den Leitern führt. Dies beeinträchtigt die Datenübertragungsrate und erhöht die Fehlerrate.
- Dämpfung: Die Signale können auf ihrem Weg durch das Kabel stärker gedämpft werden, was die Reichweite und die Qualität der Verbindung reduziert.
- Beschädigung der Kabelstruktur: Die Isolierung der einzelnen Leiter kann reißen, die Abschirmung kann beschädigt werden oder die Leiter selbst können brechen. Dies führt zu permanenten Defekten.
- Mechanische Belastung: Ständiges Biegen oder eine einmalige zu starke Biegung kann zu Materialermüdung führen, wodurch das Kabel im Laufe der Zeit anfälliger für Brüche wird.
- Einschränkung zukünftiger Anpassungen: Wenn Kabel bereits zu eng gebogen wurden, sind sie möglicherweise nicht mehr für spätere Änderungen oder Erweiterungen der Verkabelung geeignet.
Für die meisten Netzwerkkabel, insbesondere für Cat 5e, Cat 6, Cat 6a, Cat 7 und Cat 8, ist der Biegeradius eine kritische Spezifikation, die von den Herstellern genau angegeben wird.
Biegeradius-Spezifikationen nach Kabeltyp
Verschiedene Kabeltypen haben unterschiedliche Anforderungen an den Biegeradius, abhängig von ihrer Konstruktion, dem Material und der beabsichtigten Anwendung. Generell gilt: Je höher die Kategorie und je komplexer die Konstruktion (z.B. mit zusätzlicher Abschirmung), desto größer ist oft der empfohlene Biegeradius.
| Kabeltyp | Typischer Biegeradius (minimal) | Hinweise |
|---|---|---|
| Cat 5e | 4 x Außendurchmesser (AD) | Gilt für den permanenten Einbau. Bei transienter Biegung kann er geringer sein. |
| Cat 6 | 4 x Außendurchmesser (AD) | Ähnlich wie Cat 5e, aber oft etwas robuster. |
| Cat 6a | 8 x Außendurchmesser (AD) | Aufgrund der höheren Frequenzen (bis 500 MHz) und der potenziellen Beeinträchtigung durch Crosstalk ist ein größerer Biegeradius empfohlen. |
| Cat 7 / Cat 7a | Bei S/FTP-Kabeln: 4 x Außendurchmesser (AD) | Diese Kabel sind oft stärker abgeschirmt, was ihre Biegsamkeit beeinflussen kann. Die genauen Spezifikationen variieren je nach Hersteller und Aufbau (z.B. mit oder ohne zusätzlicher Folienschirmung pro Adernpaar). |
| Cat 8 | 6 x Außendurchmesser (AD) bis 8 x Außendurchmesser (AD) | Besonders empfindlich wegen der extrem hohen Frequenzen (bis 2000 MHz). Ein größerer Biegeradius ist essenziell, um Signalintegrität zu gewährleisten. |
| Glasfaserkabel (Single-Mode & Multi-Mode) | Ca. 10-20 x Außendurchmesser (AD) | Der Biegeradius ist hier besonders kritisch, da eine Biegung zu einer Totalreflexion oder einem Verlust von Lichtsignalen führen kann. Spezielle Patchkabel (z.B. 900 µm Buffer) haben oft engere Biegeradien als der Kabelmantel selbst. |
Wichtiger Hinweis: Die Angabe „x Außendurchmesser (AD)“ ist eine gängige Methode, den Biegeradius zu definieren. Dies bedeutet, dass der minimale Radius ein Vielfaches (z.B. 4-fach) des Gesamtdurchmessers des Kabels beträgt. Beachte immer die genauen Herstellerangaben auf der Kabelverpackung oder im Datenblatt. Diese Werte können je nach Konstruktionsmaterialien, Abschirmungstyp (z.B. U/UTP, F/UTP, S/FTP) und den spezifischen Qualitätsstandards des Kabels variieren.
Faktoren, die den Biegeradius beeinflussen
Mehrere Elemente spielen eine Rolle bei der Bestimmung des optimalen Biegeradius für dein Netzwerkkabel:
- Kabelkategorie: Wie bereits erwähnt, erfordern höhere Kategorien, die für höhere Frequenzen ausgelegt sind, in der Regel größere Biegeradien, um Signalverschlechterungen zu vermeiden.
- Abschirmung: Kabel mit individueller Abschirmung pro Adernpaar (z.B. S/FTP) oder einer Gesamtabschirmung (z.B. F/UTP) sind oft steifer und erfordern einen größeren Biegeradius, um die Integrität der Abschirmung zu wahren. Unabgeschirmte Kabel (U/UTP) sind meist flexibler.
- Materialien: Die Art des Mantels (z.B. PVC, LSZH – Low Smoke Zero Halogen) und der Isoliermaterialien der Leiter beeinflussen die Flexibilität.
- Temperatur: Extreme Temperaturen können die Flexibilität von Kabeln beeinflussen. Bei Kälte werden sie steifer, bei Hitze potenziell weicher. Es ist ratsam, die Kabel bei moderaten Temperaturen zu verlegen und zu biegen.
- Verlegeart: Ob das Kabel permanent in einer Wand, in einem Kabelkanal, einer Kabelpritsche oder als Patchkabel verwendet wird, kann unterschiedliche Biegeradienansprüche haben. Permanente Installationen erfordern oft einen größeren Mindestbiegeradius, um Langzeitschäden zu vermeiden.
Auswirkungen von zu geringem Biegeradius in der Praxis
Wenn du die empfohlenen Biegeradien ignorierst, können die Konsequenzen gravierend sein und zu unerwarteten Problemen in deinem Netzwerk führen:
- Langsame Internetverbindung: Selbst wenn das Kabel noch funktioniert, können erhöhte Fehlerraten durch Crosstalk oder Dämpfung die effektive Übertragungsgeschwindigkeit reduzieren.
- Unterbrechungen der Netzwerkverbindung: In extremen Fällen kann eine zu starke Biegung zum kompletten Ausfall der Verbindung führen, was oft erst bei der Fehlersuche bemerkt wird.
- Erhöhte Wartungskosten: Die Notwendigkeit, beschädigte Kabel auszutauschen, führt zu zusätzlichem Zeit- und Kostenaufwand.
- Kompatibilitätsprobleme: Wenn die Signalqualität zu stark beeinträchtigt ist, können sich neu angeschaffte Geräte oder fortschrittlichere Netzwerkprotokolle möglicherweise nicht mit der bestehenden Verkabelung verstehen.
- Nicht-Konformität mit Standards: Netzwerkverkabelungen müssen bestimmten Normen (z.B. ISO/IEC 11801, TIA/EIA-568) entsprechen. Die Nichteinhaltung von Biegeradien kann zu einer Nicht-Konformität führen, was sich auf Garantien und die Netzwerkleistung auswirkt.
So vermeidest du Fehler beim Biegen von Netzwerkkabeln
Eine sorgfältige Planung und Ausführung sind entscheidend, um den Biegeradius korrekt zu handhaben:
- Herstellerangaben prüfen: Das Wichtigste ist immer, das Datenblatt des jeweiligen Kabels zu konsultieren. Dort sind die spezifischen Biegeradiusanforderungen detailliert aufgeführt.
- Werkzeug richtig einsetzen: Verwende Werkzeuge wie Kabelbinder mit angemessenem Abstand und vermeide das Ziehen oder Verdrehen der Kabel. Bei der Verlegung in engen Räumen oder an Ecken können spezielle Werkzeuge und Montagetools hilfreich sein.
- Ausreichend Platz einplanen: Bei der Planung deiner Verkabelung solltest du immer genügend Platz für die Kabel einplanen, damit sie nicht unnötig gebogen werden müssen.
- Nicht an Ecken quetschen: Vermeide es, Kabel um scharfe Kanten zu führen. Nutze stattdessen Rundungen oder spezielle Kabelkanäle, die einen ausreichenden Radius gewährleisten.
- Kabel nicht überdehnen: Beim Ziehen von Kabeln durch Leerrohre oder über Distanzen ist es wichtig, eine übermäßige Zugbelastung zu vermeiden, die indirekt zu Biegungsproblemen führen kann.
- Professionelle Beratung: Wenn du unsicher bist, ziehe einen erfahrenen Netzwerktechniker oder Installateur hinzu.
Das Beachten des Biegeradius ist kein unnötiger technischer Schnickschnack, sondern eine grundlegende Voraussetzung für eine stabile und leistungsfähige Netzwerkinfrastruktur.
Das sind die neuesten Kabelbiegeradius Produkte mit der besten Bewertung
FAQ – Häufig gestellte Fragen zu Biegeradius bei Netzwerkkabeln: Warum er wichtig ist
Was passiert genau, wenn ich ein Netzwerkkabel zu eng biege?
Wenn du ein Netzwerkkabel zu eng biegst, können die einzelnen Adernpaare im Inneren ihre definierte räumliche Anordnung verlieren. Diese Anordnung ist entscheidend für die Minimierung von elektrischen Störungen zwischen den Adern (Crosstalk) und für die Aufrechterhaltung der Signalintegrität. Eine zu enge Biegung kann diese Anordnung stören, was zu einer Erhöhung von Crosstalk und Dämpfung führt. Im schlimmsten Fall kann die Isolierung der Leiter beschädigt werden, was zu Kurzschlüssen oder einem kompletten Signalverlust führt.
Gilt der Biegeradius auch für Patchkabel, die ich täglich bewege?
Ja, aber die Anforderungen können sich unterscheiden. Für Patchkabel, die häufiger bewegt werden und weniger statisch verlegt sind, geben Hersteller oft einen Biegeradius an, der für temporäre oder dynamische Beanspruchung ausgelegt ist. Dieser ist in der Regel etwas kleiner als der für die permanente Installation. Dennoch ist es wichtig, auch hier die empfohlenen Grenzen nicht zu überschreiten, um vorzeitige Abnutzung und Beschädigung zu vermeiden. Oft sind Patchkabel flexibler konstruiert als Installationskabel.
Wie berechne ich den Biegeradius, wenn nur der Außendurchmesser bekannt ist?
Wenn die Herstellerangabe den Biegeradius als „x-faches des Außendurchmessers (AD)“ angibt, multiplizierst du einfach den gemessenen Außendurchmesser des Kabels mit dem angegebenen Faktor. Beispiel: Wenn das Kabel einen Außendurchmesser von 6 mm hat und der empfohlene Biegeradius das 4-fache beträgt, dann beträgt der minimale Biegeradius 4 6 mm = 24 mm. Dies ist der Radius der inneren Biegung, also der kleinstmögliche Radius, den du dem Kabel geben darfst.
Sind alle Netzwerkkabel gleich empfindlich bezüglich ihres Biegeradius?
Nein, die Empfindlichkeit variiert stark. Höhere Kategorie-Kabel (Cat 6a, Cat 7, Cat 8) und solche mit komplexer Abschirmung (z.B. S/FTP, F/FTP) sind in der Regel empfindlicher und erfordern größere Biegeradien als einfachere Kabel wie Cat 5e oder Cat 6, insbesondere wenn sie nicht oder nur schwach abgeschirmt sind (z.B. U/UTP). Glasfaserkabel sind ebenfalls sehr empfindlich und können durch zu enge Biegungen zu erheblichen Signalverlusten führen.
Kann ich den Biegeradius auch durch spezielle Werkzeuge verbessern?

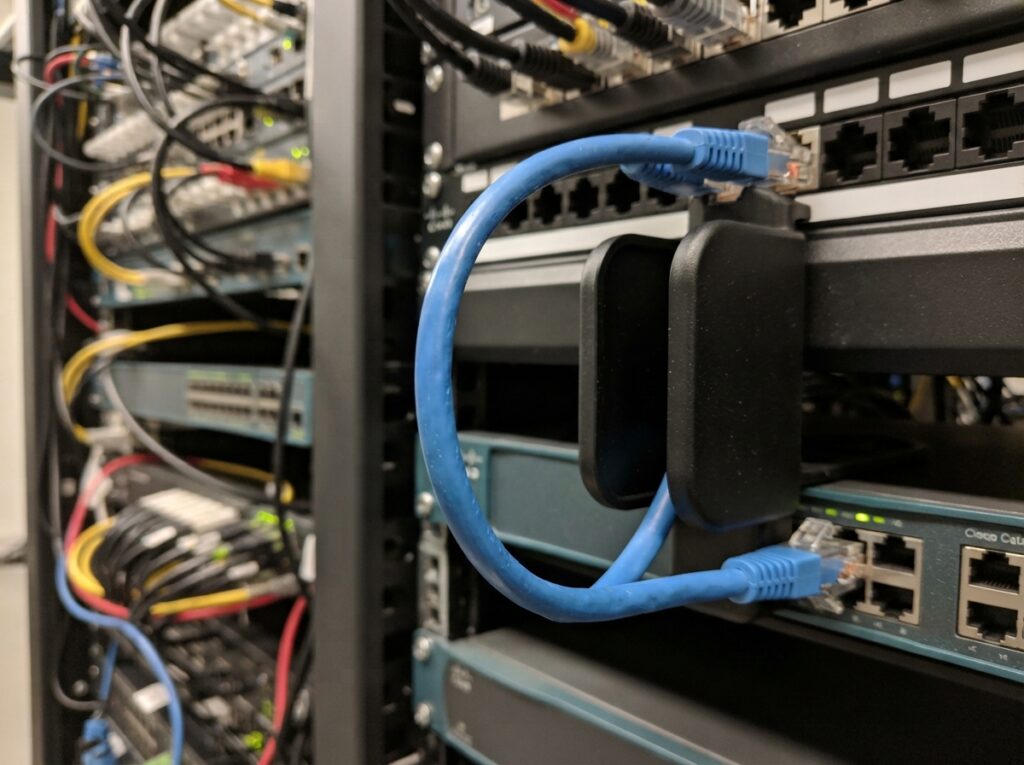

Spezielle Werkzeuge wie Kabelbögen, Kabelmanagement-Systeme oder Biegehilfen können dir helfen, die vorgegebenen Biegeradien einzuhalten und scharfe Knicke zu vermeiden. Sie unterstützen dich dabei, die Kurven sanfter zu gestalten. Allerdings können Werkzeuge den mechanischen Biegeradius des Kabels nicht verändern. Sie dienen dazu, die vorgegebenen Spezifikationen bei der Installation einzuhalten und die Kabel vor Beschädigung zu schützen.
Welche Rolle spielt die Abschirmung beim Biegeradius?
Die Abschirmung, sei es eine Folie um jedes Adernpaar (PiMF – Pair in Metal Foil) oder eine Gesamtabschirmung um alle Leiter, macht das Kabel steifer und potenziell anfälliger für Beschädigungen bei zu engen Biegungen. Wenn die Abschirmung geknickt oder beschädigt wird, kann dies die Schirmwirkung beeinträchtigen und zu einer erhöhten Anfälligkeit für elektromagnetische Störungen führen. Daher erfordern abgeschirmte Kabel oft einen größeren Biegeradius als ungeschirmte Kabel des gleichen Typs.
Was sind die Konsequenzen, wenn ein Kabelhersteller keine Angabe zum Biegeradius macht?
Wenn ein Hersteller keine spezifischen Angaben zum Biegeradius macht, solltest du generell von einer konservativeren Annahme ausgehen und einen größeren Biegeradius wählen, um auf der sicheren Seite zu sein. Dies ist jedoch eher unüblich für Qualitätskabel. In der Regel sind diese Angaben ein wichtiger Bestandteil der technischen Spezifikation. Im Zweifelsfall solltest du dich direkt an den Hersteller wenden oder ein Kabel wählen, bei dem die Spezifikationen klar dokumentiert sind.
