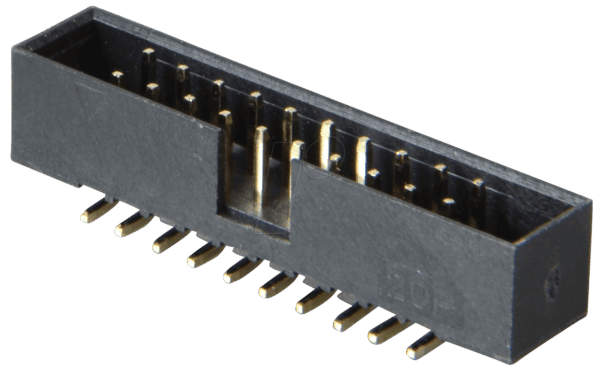

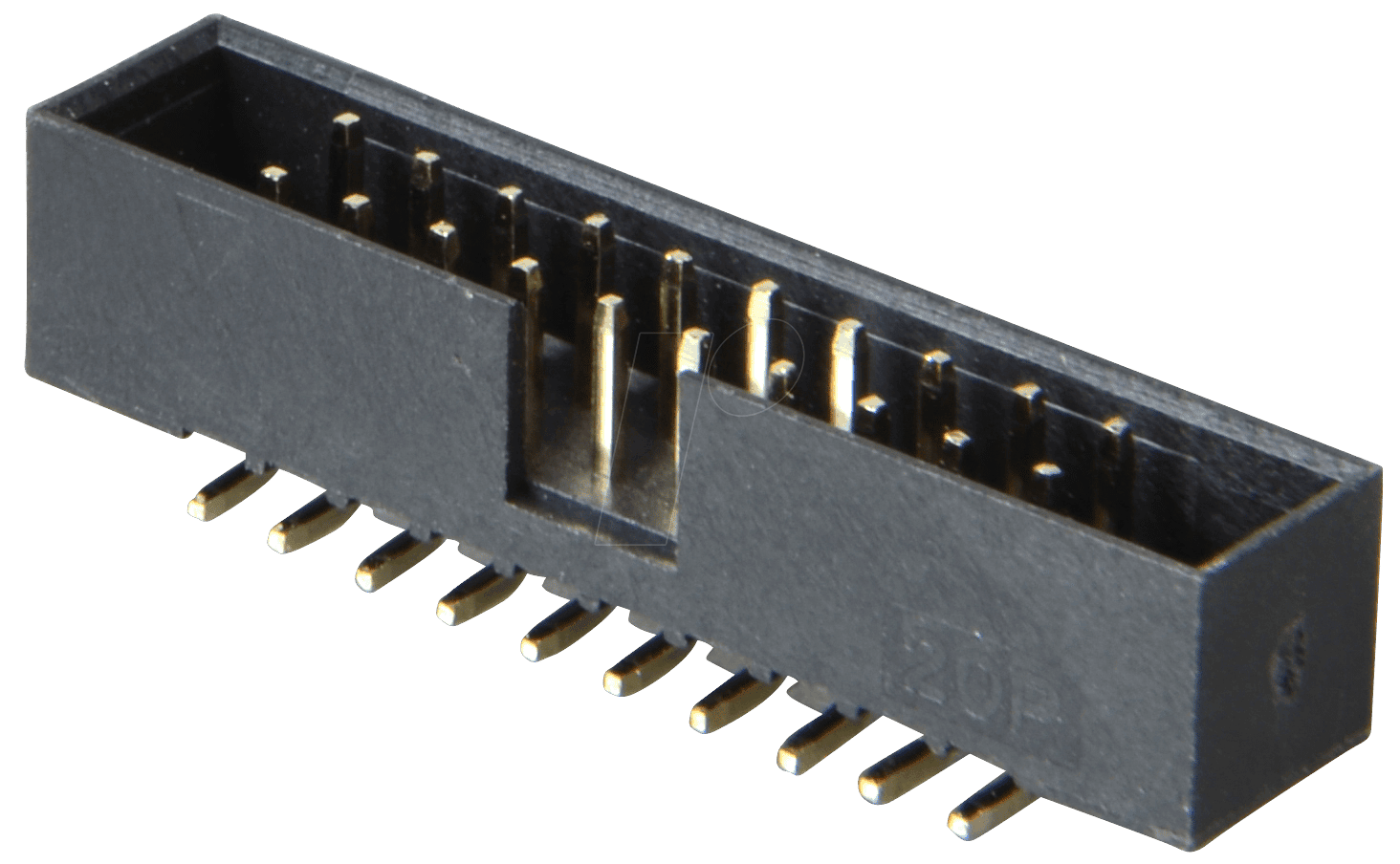

Zuverlässige Verbindungen für Ihre Elektronikprojekte: WSL 2X10SMD 2,00 – SMD-Wannenstecker, 20pol., gerade, vergoldet
Sie suchen nach einer hochwertigen und stabilen Verbindungslösung für Ihre anspruchsvollen SMD-basierten Elektronikentwicklungen? Der WSL 2X10SMD 2,00 – SMD-Wannenstecker mit 20 Polen und geradem Kontaktdesign, vergoldet, bietet die perfekte Antwort für Entwickler, Ingenieure und Maker, die Wert auf Signalintegrität, Langlebigkeit und einfache Montage legen. Dieser Stecker schließt die Lücke zwischen flexiblen Leiterbahnen und festen Komponenten, wo Zuverlässigkeit oberste Priorität hat.
Warum der WSL 2X10SMD die überlegene Wahl ist
Standardlösungen oder unzureichend spezifizierte Steckverbinder können zu Signalverlusten, schlechter Lötbarkeit und mechanischer Instabilität führen, was sich negativ auf die Gesamtperformance Ihrer Schaltung auswirkt. Der WSL 2X10SMD 2,00 – SMD-Wannenstecker, 20pol., gerade, vergoldet, zeichnet sich durch seine präzise Fertigung, die exzellente Oberflächengüte der Vergoldung und ein optimiertes Design für oberflächenmontierbare Anwendungen aus. Dies garantiert eine deutlich höhere Kontaktqualität, verbesserte Korrosionsbeständigkeit und eine Montagefreundlichkeit, die den Entwicklungsprozess beschleunigt und die Ausfallrate reduziert.
Maximale Signalintegrität und Langlebigkeit
Die Anforderungen an moderne Elektronik steigen stetig, was eine einwandfreie Signalübertragung unabdingbar macht. Unser WSL 2X10SMD SMD-Wannenstecker wurde entwickelt, um genau diesen Anforderungen gerecht zu werden. Die 20 poligen Kontakte sind präzise angeordnet und so konzipiert, dass sie auch bei hohen Frequenzen und anspruchsvollen Signalformen eine optimale Leitfähigkeit und geringe Dämpfung gewährleisten. Die gerade Anordnung der Kontakte erleichtert zudem die Leiterplattenbestückung und das Debugging.
Vorteile des WSL 2X10SMD im Detail
- Optimale Lötbarkeit: Die SMD-Bauform mit präzise definierten Lötflächen ermöglicht eine sichere und reproduzierbare Verbindung auf Ihrer Leiterplatte mittels Reflow-Lötverfahren.
- Hohe Kontaktsicherheit: Die vergoldeten Kontakte bieten exzellente elektrische Eigenschaften und sind äußerst resistent gegenüber Korrosion, was eine langfristig stabile Verbindung sicherstellt.
- Robuste Mechanik: Trotz der kompakten Bauform ist der Stecker mechanisch stabil ausgelegt, um den Belastungen während des Betriebs und möglicher Handhabung standzuhalten.
- Vielseitige Anwendung: Ideal für den Einsatz in einer breiten Palette von elektronischen Geräten, von industriellen Steuerungen über Consumer-Elektronik bis hin zu Prototypen und Forschungsprojekten.
- Platzsparendes Design: Die SMD-Bauweise ermöglicht eine hohe Packungsdichte auf der Leiterplatte, was besonders in kompakten Gehäusen von Vorteil ist.
- Gleichmäßige Stromverteilung: Die 20polige Belegung erlaubt eine effiziente Verteilung von Signalen und Strom, was die thermische Belastung einzelner Kontakte reduziert.
Präzisionsfertigung für anspruchsvolle Anwendungen
Der WSL 2X10SMD 2,00 – SMD-Wannenstecker, 20pol., gerade, vergoldet, repräsentiert die Spitze der Verbindungs-Technologie für SMD-Anwendungen. Die Fertigung erfolgt unter strengsten Qualitätskontrollen, um sicherzustellen, dass jeder einzelne Stecker unseren hohen Standards entspricht. Das verwendete Material des Gehäuses bietet eine hohe Temperaturbeständigkeit und chemische Resistenz, während die Federkontakte aus einer hochwertigen Legierung gefertigt sind, die für ihre Langlebigkeit und ausgezeichneten elektrischen Eigenschaften bekannt ist. Die Vergoldung der Kontakte ist eine entscheidende Komponente, die Oxidationsbildung verhindert und somit die Lebensdauer sowie die Zuverlässigkeit der Verbindung über viele Zyklen hinweg garantiert.
Technische Spezifikationen und Materialgüte
Um Ihnen eine transparente Übersicht über die Qualität und Leistung des WSL 2X10SMD zu geben, haben wir die wichtigsten Merkmale in einer Tabelle zusammengefasst. Diese Daten basieren auf den präzisen Spezifikationen des Produkts und sind entscheidend für die Auswahl der richtigen Komponenten für Ihre elektronischen Schaltungen.
| Merkmal | Spezifikation |
|---|---|
| Steckertyp | SMD-Wannenstecker |
| Teilung (Pitch) | 2,00 mm |
| Anzahl der Pole | 20 |
| Kontaktform | Gerade |
| Kontaktmaterial | Hochwertige Legierung mit mindestens 1 µm Goldauflage |
| Gehäusematerial | Hochtemperatur-Kunststoff (z.B. PBT oder LCP), UL94V-0 zertifiziert |
| Betriebstemperaturbereich | -40°C bis +105°C (typisch, abhängig von Lötverfahren und Umgebungsbedingungen) |
| Isolationswiderstand | > 1000 MΩ bei 500 V DC |
| Durchgangswiderstand | < 20 mΩ (nach IEC-Standard) |
| Bemessungsstrom pro Kontakt | 2A (abhängig von Leiterbahnbreite und Umgebungstemperatur) |
| Bemessungsspannung | 100 V AC/DC |
| Montageverfahren | Oberflächenmontage (SMD) mittels Reflow-Lötverfahren |
Einsatzgebiete und Anwendungsbeispiele
Der WSL 2X10SMD 2,00 – SMD-Wannenstecker, 20pol., gerade, vergoldet, ist eine universelle Lösung für eine Vielzahl von elektronischen Anwendungen. Seine hohe Kontaktdichte und die Vergoldung machen ihn zu einer idealen Wahl für:
- Automobil-Elektronik: Verbindungen in Steuergeräten, Infotainmentsystemen und Sensorik.
- Industrielle Automatisierung: Schnittstellen für Steuerungen, I/O-Module und Datenübertragung in rauen Umgebungen.
- Medizintechnik: Anschluss von Sensoren, Geräteeinheiten und Diagnosewerkzeugen, wo höchste Zuverlässigkeit gefordert ist.
- Telekommunikation: Verbindungen in Basisstationen, Routern und Netzwerkhardware.
- Consumer-Elektronik: Integration in Laptops, Tablets, Unterhaltungselektronik und Haushaltsgeräte.
- Prototypenentwicklung und Maker-Projekte: Schnelle und zuverlässige Anbindung von Modulen und Sensoren in anspruchsvollen Projekten.
- Signal- und Datenübertragung: Wo eine saubere und verlustfreie Übertragung von digitalen und analogen Signalen entscheidend ist.
FAQ – Häufig gestellte Fragen zu WSL 2X10SMD 2,00 – SMD-Wannenstecker, 20pol., gerade, vergoldet
Kann dieser Stecker mit allen gängigen Reflow-Lötverfahren verwendet werden?
Ja, der WSL 2X10SMD SMD-Wannenstecker ist speziell für die Verwendung mit gängigen Reflow-Lötverfahren konzipiert. Die verwendeten Hochtemperatur-Kunststoffe des Gehäuses sind so ausgewählt, dass sie den typischen Temperatursprungs- und Spitzenwerten von Reflow-Öfen standhalten. Achten Sie auf die empfohlenen Lötprofile des Herstellers, um optimale Ergebnisse zu erzielen.
Wie wirkt sich die Vergoldung auf die elektrische Leistung aus?
Die Goldauflage auf den Kontakten bietet eine hervorragende elektrische Leitfähigkeit und ist äußerst korrosionsbeständig. Dies minimiert den Übergangswiderstand und verhindert die Bildung von Oxidschichten, die die Signalintegrität beeinträchtigen könnten. Dadurch wird eine stabile und zuverlässige Verbindung über die gesamte Lebensdauer des Steckers gewährleistet, selbst unter ungünstigen Umgebungsbedingungen.
Ist der Stecker auch für höhere Ströme geeignet?
Der Bemessungsstrom pro Kontakt ist mit 2A angegeben. Für höhere Strombelastungen sollten Sie die Leiterbahnbreite auf der Leiterplatte entsprechend auslegen und die thermischen Bedingungen berücksichtigen. Bei Bedarf können mehrere Pole parallel geschaltet werden, um die Strombelastbarkeit zu erhöhen.
Welche Art von Gegensteckern ist kompatibel?
Dieser Wannenstecker ist für die Verbindung mit einer passenden Buchsenleiste mit einer Teilung von 2,00 mm konzipiert. Achten Sie auf die genaue Polzahl und die Anschlussart (SMD oder THT) des Gegensteckers, um eine vollständige Kompatibilität zu gewährleisten.
Wie robust ist die mechanische Verbindung?
Der Stecker verfügt über eine robuste mechanische Verriegelung des Gehäuses und gut dimensionierte Federkontakte, die eine sichere und feste Steckverbindung gewährleisten. Die Lötanschlüsse sind für eine stabile Verbindung mit der Leiterplatte ausgelegt.
Ist der Stecker für den Einsatz im Außenbereich oder in Feuchträumen geeignet?
Während die Vergoldung die Korrosionsbeständigkeit verbessert, ist der Stecker selbst nicht explizit für den Einsatz in extrem feuchten oder korrosiven Außenbereichen konzipiert, es sei denn, er wird durch eine geeignete Gehäusetechnik geschützt. Für solche Anwendungen sollten zusätzliche Schutzmaßnahmen oder speziell dafür entwickelte Stecksysteme in Betracht gezogen werden.
Welche Vorteile bietet die gerade Kontaktanordnung gegenüber einer gewinkelten?
Die gerade Kontaktanordnung ermöglicht eine flächenbündige Montage auf der Leiterplatte und erleichtert die Verdrahtung, wenn die Anschlussleitungen oder Kabel parallel zur Platinenoberfläche geführt werden müssen. Sie ist oft einfacher zu handhaben und ermöglicht eine höhere Packungsdichte, wenn keine vertikale Ausrichtung der Kabel erforderlich ist.
