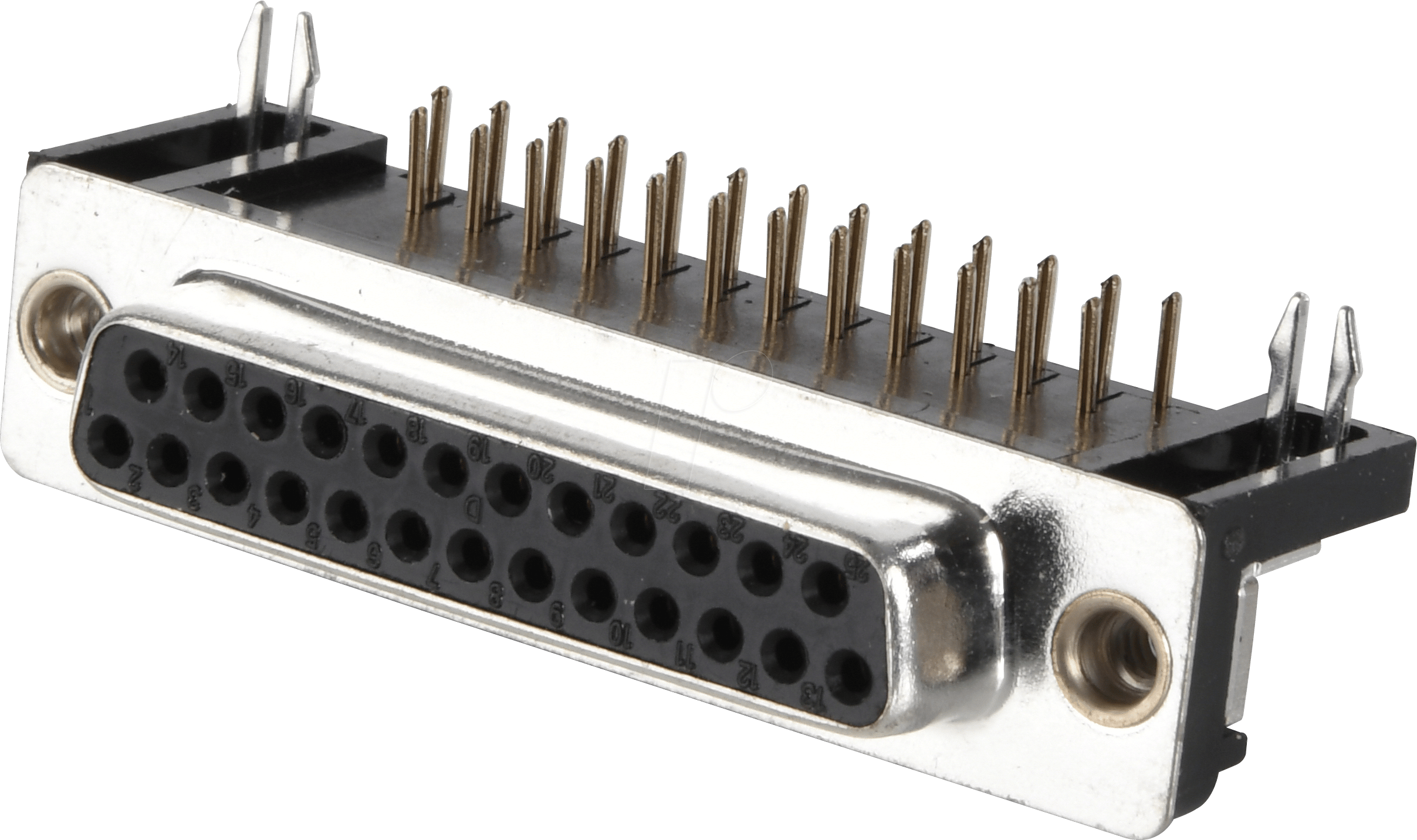

Präzise Verbindungen für anspruchsvolle Anwendungen: W+P 107-25-2-1-0 D-SUB Buchse, 25-polig, gewinkelt
Sie benötigen eine zuverlässige und platzsparende Lösung für die Signalübertragung in Ihrer Elektronikentwicklung oder im industriellen Umfeld? Die W+P 107-25-2-1-0 D-SUB Buchse mit 25 Polen und gewinkeltem Design ist die ideale Wahl für Ingenieure, Techniker und Systemintegratoren, die eine robuste und präzise Schnittstelle für Daten- und Steuersignale suchen, insbesondere dort, wo der Bauraum begrenzt ist.
Maximale Signalintegrität und Zuverlässigkeit
Die W+P 107-25-2-1-0 D-SUB Buchse wurde entwickelt, um höchste Ansprüche an Signalqualität und Langlebigkeit zu erfüllen. Durch die sorgfältige Auswahl hochwertiger Materialien und eine präzise Fertigung werden Signalverluste minimiert und eine stabile Datenübertragung auch unter anspruchsvollen Umgebungsbedingungen gewährleistet. Die 25-polige Konfiguration bietet eine hohe Flexibilität für eine Vielzahl von Kommunikationsprotokollen und Steuerungsaufgaben.
Die Vorteile der gewinkelten Bauform
Die gewinkelte Ausführung dieser D-SUB Buchse ist ein entscheidender Vorteil, wenn es um die Optimierung des Einbauraums geht. Sie ermöglicht eine 90-Grad-Kompression der Verkabelung, was insbesondere in Gehäusen mit geringer Tiefe oder bei dicht bestückten Leiterplatten von unschätzbarem Wert ist. Dies erleichtert die Montage, verbessert die Luftzirkulation und vermeidet unerwünschte Knicke in den Kabeln, was die mechanische Belastung reduziert und die Lebensdauer der gesamten Verbindung erhöht.
- Platzoptimiertes Design: Die gewinkelte Bauform spart wertvollen Bauraum und ermöglicht kompakte Gehäuselösungen.
- Robustheit und Langlebigkeit: Gefertigt aus hochwertigen Materialien für eine lange Lebensdauer und zuverlässigen Betrieb.
- Hohe Pin-Anzahl: 25 Pins bieten ausreichend Kapazität für komplexe Signalübertragungen und Steuerungsaufgaben.
- Hervorragende Kontaktierung: Präzise gefertigte Kontakte gewährleisten eine sichere und verlustarme Verbindung.
- Einfache Montage: Optimiert für eine unkomplizierte Integration in bestehende oder neue Systeme.
- Vielseitige Einsatzmöglichkeiten: Ideal für industrielle Steuerungen, Datenerfassungssysteme, Kommunikationsschnittstellen und mehr.
Technische Spezifikationen und Materialgüte
Die W+P 107-25-2-1-0 D-SUB Buchse zeichnet sich durch ihre solide Konstruktion und die Verwendung von Materialien aus, die für ihre Zuverlässigkeit in technischen Anwendungen bekannt sind. Die Steckverbinder sind für eine Vielzahl von Umgebungsbedingungen ausgelegt und bieten eine zuverlässige Performance über einen breiten Temperaturbereich. Die präzisionsgefertigten Kontakte minimieren den Übergangswiderstand und gewährleisten eine stabile elektrische Verbindung.
| Merkmal | Spezifikation/Beschreibung |
|---|---|
| Hersteller | W+P |
| Modellnummer | 107-25-2-1-0 |
| Steckverbindertyp | D-SUB (Subminiature D) |
| Polzahl | 25-polig |
| Bauform | Gewinkelt (90 Grad) |
| Gehäusematerial | Hochwertiger Thermoplast (UV- und chemikalienbeständig), speziell für elektronische Anwendungen konzipiert, um eine lange Lebensdauer und Beständigkeit gegen Umwelteinflüsse zu gewährleisten. |
| Kontaktmaterial | Goldbeschichtetes Kupferlegierung. Diese Premium-Beschichtung bietet exzellente Leitfähigkeit, Korrosionsbeständigkeit und eine hohe Anzahl an Steckzyklen, was für eine dauerhaft zuverlässige Signalübertragung unerlässlich ist. |
| Isolationswiderstand | Typischerweise > 1000 MΩ bei 500 V DC. Dieser hohe Wert unterstreicht die Qualität der Isolation und minimiert das Risiko von Kriechströmen zwischen den Kontakten. |
| Betriebstemperaturbereich | -55°C bis +105°C. Diese breite Spanne ermöglicht den Einsatz in vielfältigen Umgebungen, von extrem kalten bis hin zu warmen industriellen Bedingungen. |
| Nennstrom pro Kontakt | Bis zu 3A (abhängig von der Kontakttemperatur und der Umgebungsbelüftung). Dies erlaubt die Übertragung von sowohl Signalen als auch geringen Leistungsströmen. |
| Nennspannung | Bis zu 250 V AC/DC. Ausreichend für die meisten Standard-Kommunikations- und Steuerungsanwendungen. |
| Montageart | Lötfahnen für Leiterplattenmontage. Die präzisen Lötfahnen ermöglichen eine sichere und dauerhafte Verbindung mit der Leiterplatte. |
| Schutzart (bei verbundenem Gegenstecker) | Die Standard-D-SUB-Bauform bietet keinen integrierten Schutz vor Staub oder Wasser. Bei Bedarf sind geeignete Gehäuse oder zusätzliche Dichtungen erforderlich, um die Schutzart zu erhöhen. |
| Anwendungsspezifische Eignung | Ideal für serielle Schnittstellen (RS-232, RS-422, RS-485), parallele Schnittstellen, Steuerungsaufgaben, Mess- und Regeltechnik, Audio-/Videoverbindungen und industrielle Automatisierung. |
Anwendungsbereiche und erweiterte Funktionalität
Die W+P 107-25-2-1-0 D-SUB Buchse findet ihren Einsatz in einer breiten Palette von Applikationen, wo eine stabile und zuverlässige Datenkommunikation entscheidend ist. In der industriellen Automatisierung wird sie häufig für die Anbindung von Sensoren, Aktoren und SPS-Systemen (Speicherprogrammierbare Steuerungen) verwendet. Ingenieure im Bereich der Messtechnik schätzen die präzise Signalübertragung für die Datenerfassung und Analyse. Auch in der Telekommunikation und für die Anbindung von Peripheriegeräten in IT-Systemen spielt dieser Steckverbinder eine wichtige Rolle.
Die 25 Pins ermöglichen eine flexible Konfiguration für verschiedenste Protokolle. Beispielsweise können sie für die Umsetzung von RS-232 Schnittstellen genutzt werden, die in älteren, aber immer noch weit verbreiteten industriellen Geräten und POS-Systemen (Point of Sale) anzutreffen sind. Auch für komplexere serielle Bus-Systeme wie RS-422 oder RS-485, die eine höhere Datenrate und größere Übertragungsdistanzen ermöglichen, bietet die 25-polige Variante ausreichend Verbindungsadern für Senden, Empfangen und Masseführung. Darüber hinaus eignet sich die hohe Pin-Dichte hervorragend für parallele Schnittstellen, die eine gleichzeitige Übertragung mehrerer Datenbits ermöglichen, beispielsweise für Druckeranschlüsse oder zur Steuerung von Geräten mit vielen Ein- und Ausgängen.
Die gewinkelte Bauform ist hierbei ein entscheidender Faktor für die praktische Umsetzbarkeit. Sie gestattet eine clevere Kabelführung direkt entlang der Platinenoberfläche oder der Gehäuserückwand. Dies reduziert die mechanische Belastung der Lötverbindungen auf der Leiterplatte erheblich, da Kabel nicht im rechten Winkel abknicken, was zu Materialermüdung und potenziellen Bruchstellen führen kann. Diese Designflexibilität ist besonders wertvoll in engen Gehäusen von Testgeräten, eingebetteten Systemen oder kompakten Kommunikationsmodulen, wo jeder Millimeter Platz zählt und eine ordentliche Verkabelung zur Effizienz und Wartbarkeit beiträgt.
Häufig gestellte Fragen (FAQ)
FAQ – Häufig gestellte Fragen zu W+P 107-25-2-1-0 – D-SUB Buchse, 25-polig, gewinkelt
Was ist der Hauptvorteil der gewinkelten Bauform dieser D-SUB Buchse?
Der Hauptvorteil der gewinkelten Bauform ist die Platzersparnis. Sie ermöglicht eine 90-Grad-Kompression der Verkabelung, was besonders in beengten Einbausituationen auf Leiterplatten oder in Gehäusen vorteilhaft ist. Dies erleichtert die Montage und führt zu einer kompakteren Systemgestaltung.
Für welche Arten von Signalen ist eine 25-polige D-SUB Buchse üblicherweise geeignet?
Eine 25-polige D-SUB Buchse ist vielseitig einsetzbar und eignet sich hervorragend für serielle Schnittstellen wie RS-232, RS-422 und RS-485, sowie für parallele Schnittstellen, industrielle Steuerungsaufgaben, Datenerfassungsanwendungen und die Anbindung von Peripheriegeräten.
Welches Material wird typischerweise für die Kontakte von D-SUB Steckverbindern wie diesem verwendet und warum ist es wichtig?
Die Kontakte sind in der Regel aus einer Kupferlegierung gefertigt und goldbeschichtet. Die Goldbeschichtung ist entscheidend, da sie exzellente Leitfähigkeit, Korrosionsbeständigkeit und eine hohe Anzahl an Steckzyklen gewährleistet, was für eine zuverlässige und langlebige Signalübertragung unerlässlich ist.
Ist diese D-SUB Buchse für den Einsatz in rauen Industrieumgebungen geeignet?
Ja, die W+P 107-25-2-1-0 D-SUB Buchse ist für anspruchsvolle Anwendungen konzipiert. Das Gehäusematerial ist oft UV- und chemikalienbeständig, und der Betriebstemperaturbereich ist breit gefächert (-55°C bis +105°C), was sie für industrielle Umgebungen prädestiniert. Für den Schutz vor Staub und Wasser sind jedoch gegebenenfalls zusätzliche Gehäuse oder Dichtungen erforderlich.
Wie wird die W+P 107-25-2-1-0 D-SUB Buchse auf der Leiterplatte befestigt?
Diese Buchse verfügt über Lötfahnen, die für die direkte Montage und Ver-lötung auf einer Leiterplatte ausgelegt sind. Dies gewährleistet eine stabile und dauerhafte elektrische und mechanische Verbindung.
Welche Vorteile bietet die hohe Pin-Anzahl im Vergleich zu D-SUB Steckern mit weniger Polen?
Eine höhere Pin-Anzahl wie die 25 Pole ermöglicht eine komplexere und vielseitigere Signalverkabelung. Dies erlaubt die Realisierung von verschiedenen Kommunikationsprotokollen, die Übertragung mehrerer Datenströme gleichzeitig (parallele Schnittstellen) oder die Bereitstellung zusätzlicher Steuer- und Masseanschlüsse, was die Flexibilität und Funktionalität des Systems erhöht.
Welche Rolle spielt die Steckverbindertyp „D-SUB“ in der Elektronikbranche?
Der D-SUB Steckverbinder ist ein etablierter Standard in der Elektronikbranche, bekannt für seine Robustheit und Zuverlässigkeit. Er wird seit Jahrzehnten für seine breite Palette an Anwendungsmöglichkeiten und seine solide Konstruktion geschätzt, was ihn zu einer bewährten Wahl für viele Signalübertragungsaufgaben macht.
