Präzise Verbindungstechnik für anspruchsvolle Leiterplatten-Applikationen

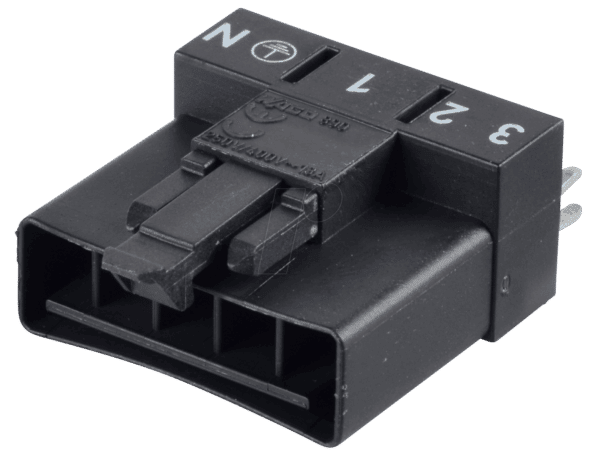

Der WAGO 890-815 – ein 5-poliger, gerader Mini PCB Stecker – adressiert die Notwendigkeit einer zuverlässigen und platzsparenden Signalübertragung direkt auf Leiterplatten. Entwickelt für Ingenieure, Entwickler und Techniker, die höchste Präzision und Langlebigkeit bei kompakten Bauformen fordern, löst dieser Stecker die Herausforderungen bei der Verdrahtung von Geräten, bei denen Bauraum kritisch ist, ohne Kompromisse bei der elektrischen Integrität einzugehen. Er ist die ideale Lösung für Anwendungen in der Automatisierungstechnik, Messtechnik und im Gerätebau, wo sichere und schnelle Steckverbindungen unerlässlich sind.
WAGO 890-815: Der Standard für Effizienz und Zuverlässigkeit
Im Vergleich zu herkömmlichen Lötverbindungen oder sperrigeren Stecksystemen bietet der WAGO 890-815 entscheidende Vorteile, die ihn zur überlegenen Wahl machen. Seine innovative Konstruktion ermöglicht eine werkzeuglose Montage und Demontage, was den Installations- und Wartungsaufwand signifikant reduziert. Die 5-polige Ausführung in gerader Orientierung maximiert die Flexibilität bei der Leiterplattenplatzierung und Leitungsführung. WAGO steht seit Jahrzehnten für Qualität und Zuverlässigkeit in der Verbindungstechnik, und der 890-815 ist ein Paradebeispiel für diese Expertise, indem er eine robuste und wartungsarme Lösung für anspruchsvolle Umgebungen bietet.
Kernmerkmale und Technische Spezifikationen
Der WAGO 890-815 Mini PCB Stecker zeichnet sich durch seine herausragenden Eigenschaften aus, die ihn für eine Vielzahl von industriellen und professionellen Anwendungen prädestinieren. Die präzise gefertigte Konstruktion gewährleistet eine sichere und stabile Verbindung, selbst unter Vibrationen und thermischen Belastungen.
- Anzahl der Pole: 5, ermöglicht die gleichzeitige Übertragung mehrerer Signale oder Stromversorgungsleitungen.
- Steckrichtung: Gerade, optimiert für platzsparende Montage auf der Leiterplatte und einfache Leitungsführung.
- Anschlussart: Konzipiert für die direkte Montage auf Leiterplatten, was Lötübergänge minimiert und die Systemzuverlässigkeit erhöht.
- Kontaktmaterial: Hochwertige Kontaktmaterialien sorgen für geringen Übergangswiderstand und exzellente Leitfähigkeit über die gesamte Lebensdauer.
- Gehäusematerial: Robuster und flammwidriger Kunststoff (typischerweise Polyamid oder ähnliche Hochleistungskunststoffe), der mechanischer Beanspruchung und Umwelteinflüssen standhält.
- Elektrische Kenndaten: Ausgelegt für spezifische Spannungs- und Strombelastbarkeit, die den Anforderungen gängiger elektronischer Schaltungen entspricht.
- Umweltverträglichkeit: Konform mit relevanten Industrienormen hinsichtlich Temperaturbeständigkeit und mechanischer Stabilität.
Überlegene Vorteile der WAGO 890-Serie
Die Integration des WAGO 890-815 in Ihre elektronischen Designs bringt eine Reihe von entscheidenden Vorteilen mit sich, die weit über die reine Funktionalität hinausgehen:
- Werkzeuglose Verdrahtung: Die innovative Käfigzugfeder-Anschlusstechnik von WAGO ermöglicht ein schnelles und sicheres Einführen der Drähte ohne Spezialwerkzeug. Dies senkt Montagezeiten und reduziert das Risiko von Beschädigungen.
- Kompakte Bauform: Als Miniatur-Steckverbinder minimiert der 890-815 den benötigten Platz auf der Leiterplatte, was insbesondere bei Geräten mit begrenztem Bauraum von unschätzbarem Wert ist.
- Hohe Kontaktsicherheit: Die federbelasteten Kontakte sorgen für eine dauerhaft sichere und vibrationsresistente Verbindung, die sich auch bei häufigem Stecken nicht löst. Dies minimiert Ausfallzeiten und erhöht die Zuverlässigkeit des Gesamtsystems.
- Reduzierte Fehlerquellen: Durch die klare Polzahl und die einfache Steckbarkeit werden Verdrahtungsfehler effektiv vermieden. Dies spart Zeit und Kosten bei der Inbetriebnahme und Wartung.
- Hohe Flexibilität: Die gerade Ausführung ermöglicht eine vielseitige Anordnung auf der Leiterplatte und erlaubt eine einfache Integration in bestehende oder neue Designs.
- Langlebigkeit und Robustheit: Gefertigt aus hochwertigen Materialien, ist der WAGO 890-815 für den Einsatz in anspruchsvollen industriellen Umgebungen konzipiert und bietet eine lange Lebensdauer.
- Systemkompatibilität: Die 890-Serie ist Teil eines größeren WAGO-Ökosystems, was Synergien bei der Planung und Umsetzung komplexer Verdrahtungslösungen ermöglicht.
Detaillierte Produkt-Eigenschaften
| Merkmal | Beschreibung |
|---|---|
| Hersteller | WAGO |
| Modellreihe | 890 |
| Artikelnummer | 890-815 |
| Typ | Mini PCB Stecker |
| Anzahl der Pole | 5 |
| Steckrichtung | Gerade |
| Anschluss für Leiterplatte | Direktmontage |
| Anschlussart (Draht) | Federklemme (Push-in) |
| Leiterquerschnitt (flexibel/starr) | 0,08 mm² – 1,5 mm² (typischerweise) |
| Nennspannung | 320 V (typischerweise, je nach Norm und Anwendung) |
| Nennstrom | 10 A (typischerweise, je nach Norm und Anwendung) |
| Gehäusematerial | Hochwertiger, thermoplastischer Kunststoff, flammwidrig |
| Isolationsmaterial | Hochleistungspolyamid |
| Umgebungstemperatur | -40 °C bis +85 °C (typischerweise) |
| Verschmutzungsgrad | 2 (typischerweise) |
| Schutzart | IP20 (bei gestecktem Zustand, typischerweise) |
| Zulassungen | CE, UL, VDE (prüfen Sie spezifische Zertifizierungen für Ihre Anwendung) |
| Farbe | Grau (typischerweise) |
| Sicherheitsmerkmale | Integrierte Zugentlastung, Verpolungsschutz (durch geometrische Codierung) |
Anwendungsbereiche und Einsatzmöglichkeiten
Der WAGO 890-815 Mini PCB Stecker ist eine vielseitige Komponente, die in zahlreichen Branchen und Applikationen ihre Stärken ausspielt:
- Industrielle Automatisierung: Zur Signalübertragung und Stromversorgung von Sensoren, Aktoren und Steuergeräten auf Leiterplatten in SPS-Systemen, Robotik und Fertigungsautomatisierung.
- Mess- und Regelungstechnik: Für den Anschluss von Messgeräten, Fühlern und Auswerteeinheiten, wo präzise und störungsfreie Signalübertragung entscheidend ist.
- Gerätebau: Ob in Haushaltsgeräten, Medizintechnik oder Unterhaltungselektronik, die kompakte Bauform und die einfache Handhabung machen ihn ideal für die Integration in Gehäuse und Bedienfelder.
- Beleuchtungstechnik: Anschluss von LED-Treibern und Steuerungskomponenten in LED-Modulen und Leuchten, wo Platz und Effizienz gefragt sind.
- Kommunikationstechnik: In Netzwerkgeräten, Router- und Switch-Anschlüssen zur Daten- und Stromübertragung.
- Energieerzeugung und -verteilung: In Überwachungs- und Steuereinheiten von Solaranlagen oder kleineren Energieverteilungssystemen.
FAQ – Häufig gestellte Fragen zu WAGO 890-815 – Mini PCB Stecker, für Leiterplatten, 5-pol, gerade
Wie wird der WAGO 890-815 auf der Leiterplatte befestigt?
Der WAGO 890-815 ist für die direkte Montage auf der Leiterplatte konzipiert. Dies geschieht typischerweise durch Lötanschlüsse, die präzise auf die Durchkontaktierungen (Through-Holes) der Leiterplatte abgestimmt sind. Die Lötverbindungen gewährleisten eine robuste und elektrische sowie mechanisch sichere Verbindung zwischen dem Stecker und der Platine.
Welche Drahtquerschnitte können mit dem WAGO 890-815 verbunden werden?
Der WAGO 890-815 unterstützt in der Regel einen flexiblen und starren Leiterquerschnitt von 0,08 mm² bis 1,5 mm². Diese Bandbreite ermöglicht den Anschluss einer Vielzahl von Kabeltypen, die in der Elektronik und Automatisierungstechnik üblich sind.
Ist der WAGO 890-815 für den Einsatz in rauen Umgebungen geeignet?
Ja, der Stecker ist aus robusten thermoplastischen Kunststoffen gefertigt, die eine hohe mechanische Beständigkeit und Flammwidrigkeit aufweisen. Mit einem typischen Betriebstemperaturbereich von -40 °C bis +85 °C und einem Verschmutzungsgrad von 2 ist er für viele industrielle Anwendungen ausgelegt. Für extremere Bedingungen sollten jedoch spezifische Produktvarianten oder zusätzliche Schutzmaßnahmen in Betracht gezogen werden.
Wie funktioniert die werkzeuglose Verdrahtung beim WAGO 890-815?
Die werkzeuglose Verdrahtung wird durch die innovative Käfigzugfeder-Anschlusstechnik von WAGO ermöglicht. Nach dem Abisolieren des Leiters wird dieser einfach in die dafür vorgesehene Öffnung am Stecker eingeführt. Die integrierte Feder klemmt den Draht sicher und sorgt für eine zuverlässige elektrische Verbindung, ohne dass ein Schraubendreher oder ein anderes Werkzeug benötigt wird.
Kann der WAGO 890-815 mehrfach gesteckt und getrennt werden?
Ja, die Käfigzugfeder-Technologie ist für wiederholtes Stecken und Trennen ausgelegt. Die Federkraft bleibt über zahlreiche Steckzyklen hinweg konstant, was eine langlebige und zuverlässige Verbindung über die Lebensdauer des Geräts hinweg gewährleistet.
Welche Sicherheitszertifizierungen besitzt der WAGO 890-815?
Der WAGO 890-815 verfügt in der Regel über wichtige Sicherheitszertifizierungen wie CE, UL und VDE. Diese Zertifizierungen bestätigen die Konformität mit internationalen Sicherheitsstandards und sind entscheidend für den Einsatz in vielen industriellen und kommerziellen Produkten.
Was bedeutet die 5-polige Ausführung für meine Anwendung?
Eine 5-polige Ausführung bedeutet, dass der Stecker fünf separate elektrische Verbindungen aufnehmen kann. Dies ist vorteilhaft, wenn Sie beispielsweise mehrere Signalleitungen, eine Kombination aus Signalleitungen und Stromversorgung oder redundante Anschlüsse auf einer Leiterplatte realisieren müssen. Dies erhöht die Flexibilität im Design und kann die Anzahl der benötigten Steckverbinder reduzieren.
