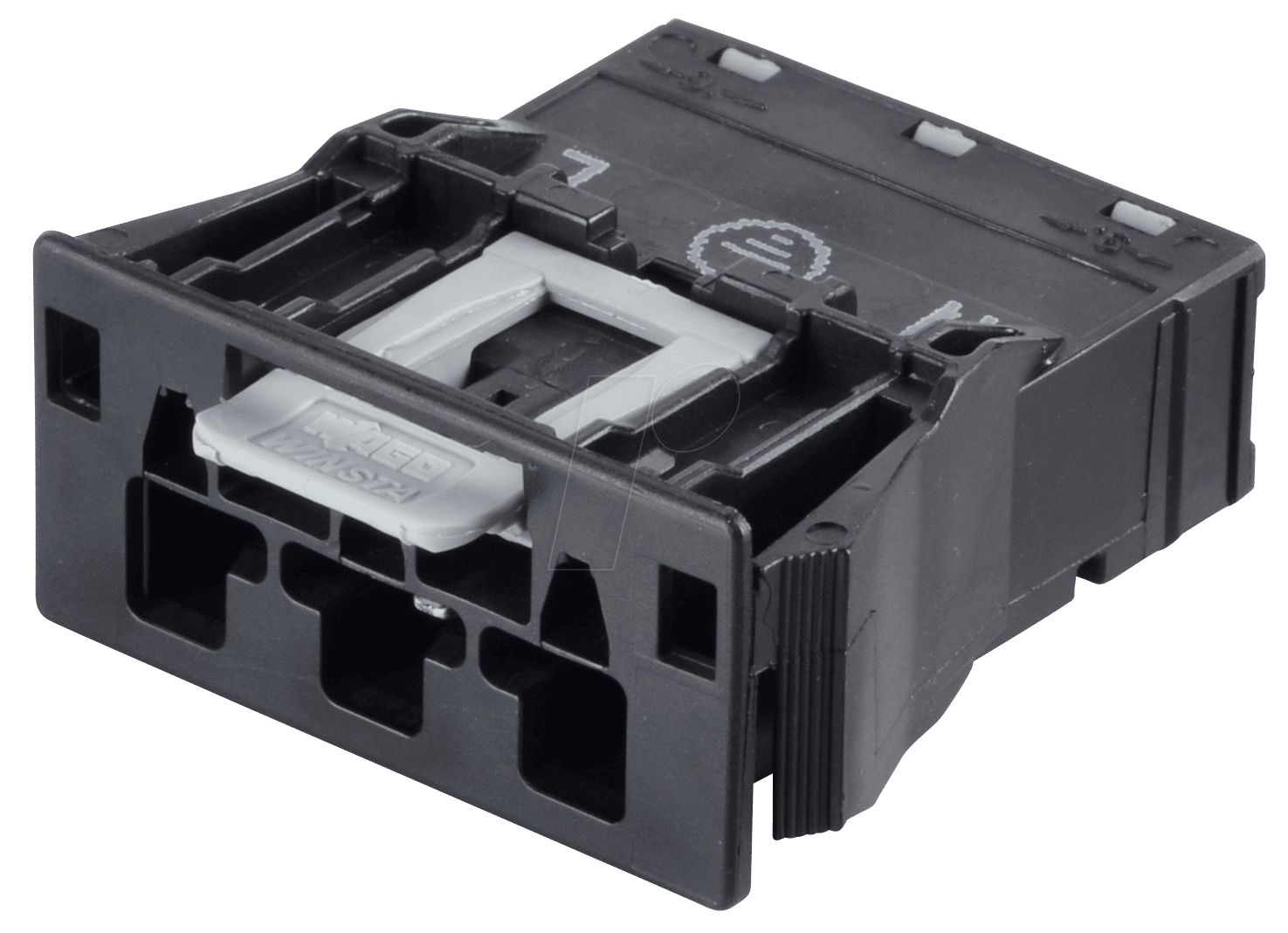

WAGO 770-713 – WINSTA® MIDI Stecker 3-pol: Sichere und Effiziente Steckverbindung für Professionelle Installationen
Der WAGO 770-713 – WINSTA® MIDI Stecker 3-pol ist die ideale Lösung für Installateure und Elektrofachbetriebe, die eine zuverlässige, werkzeuglose und zeitsparende Steckverbindung für ihre Elektroinstallationen benötigen. Er adressiert die Herausforderung komplexer Verkabelungen und der Notwendigkeit einer schnellen, fehlerfreien Montage im Schaltschrankbau, in der Gebäudeinstallation und im Anlagenbau.
Die Überlegene Wahl: Warum WAGO WINSTA® MIDI Stecker?
Im Gegensatz zu herkömmlichen Anschlussmethoden, die oft Schraubklemmen oder lötbare Verbindungen erfordern, revolutioniert der WAGO 770-713 – WINSTA® MIDI Stecker die elektrische Verbindungstechnik durch seinen intelligenten Snap-In-Mechanismus. Dies ermöglicht nicht nur eine signifikante Reduzierung der Installationszeit, sondern minimiert auch das Risiko von Installationsfehlern und sorgt für eine dauerhaft sichere elektrische Verbindung, selbst unter anspruchsvollen Umgebungsbedingungen.
Umfassende Vorteile des WAGO 770-713 – WINSTA® MIDI Steckers
- Werkzeuglose Montage: Der integrierte Push-In-CAGE CLAMP®-Anschlusstechnologie ermöglicht ein schnelles und einfaches Stecken der Leiter ohne zusätzliche Werkzeuge. Dies spart wertvolle Installationszeit und reduziert Ermüdungserscheinungen beim Fachpersonal.
- Sichere und Zuverlässige Verbindung: Die patentierte CAGE CLAMP®-Federkrafttechnologie gewährleistet eine dauerhaft vibrationsfeste und korrosionsfreie elektrische Verbindung. Dies ist entscheidend für die Langlebigkeit und Sicherheit Ihrer Installationen.
- Flexibilität und Modularität: Dank des WINSTA® MIDI Systems können Sie Ihre Installationen flexibel gestalten und bei Bedarf leicht erweitern oder modifizieren. Dies ist besonders vorteilhaft in dynamischen Umgebungen wie Büros oder Industrieanlagen.
- Hohe Stromtragfähigkeit und Spannungsfestigkeit: Der Stecker ist für anspruchsvolle Anwendungen konzipiert und bietet eine hohe Stromtragfähigkeit sowie eine ausgezeichnete Spannungsfestigkeit, was ihn für eine breite Palette von Elektroinstallationsaufgaben qualifiziert.
- Kompaktes Design: Das platzsparende Design ermöglicht eine dichte Verdrahtung im Schaltschrank, was besonders in Bereichen mit begrenztem Bauraum von großem Vorteil ist.
- Einfache Fehlererkennung: Die transparente Bauweise ermöglicht eine visuelle Kontrolle der korrekten Leiteraufnahme, was die Fehlersuche und Inbetriebnahme erheblich vereinfacht.
- Vielseitige Anwendungsmöglichkeiten: Geeignet für eine Vielzahl von Anwendungen, einschließlich der Verbindung von Leuchten, Sensoren, Aktoren und anderen elektrischen Geräten in Wohn-, Gewerbe- und Industriegebäuden.
Technische Spezifikationen und Konstruktionsmerkmale
| Merkmal | Spezifikation |
|---|---|
| Produkttyp | WAGO WINSTA® MIDI Stecker |
| Anzahl der Pole | 3 |
| Anschlusstechnik | Push-In CAGE CLAMP® |
| Leiterquerschnitte (starr) | 0,5 mm² bis 2,5 mm² |
| Leiterquerschnitte (flexibel mit Aderendhülse) | 0,5 mm² bis 2,5 mm² |
| Nennspannung | 250 V |
| Nennstrom | 16 A |
| Farbe | Schwarz (Gehäuse), Grau (Verriegelungselemente) |
| Material des Gehäuses | Hochwertiger, flammwidriger Kunststoff (PA) für maximale Sicherheit und Langlebigkeit. Garantiert hervorragende mechanische Stabilität und Beständigkeit gegen Umwelteinflüsse. |
| Kontaktmaterial | Kupferlegierung, vernickelt für optimale Leitfähigkeit und Korrosionsschutz. Bietet dauerhaft niedrige Übergangswiderstände auch unter ungünstigen Bedingungen. |
| Schutzart (bei gestecktem Zustand) | IP20 (gemäß EN 60529) – Schutz gegen Fremdkörper und Berührung. |
| Umgebungstemperatur (Betrieb) | -25 °C bis +85 °C – Gewährleistet zuverlässigen Betrieb in einem breiten Temperaturbereich. |
| Befestigungsart | Snap-In-Montage für werkzeuglose Installation direkt auf Montageplatten oder Tragschienen (abhängig von der Anwendungskonfiguration). Ermöglicht schnelle und sichere Fixierung. |
| Zertifizierungen | CE, VDE, UL – Erfüllt höchste internationale Sicherheitsstandards für Elektroinstallationen. |
Anwendungsbereiche für den WAGO 770-713 – WINSTA® MIDI Stecker
Der WAGO 770-713 – WINSTA® MIDI Stecker 3-pol ist prädestiniert für eine Vielzahl von professionellen Einsatzbereichen, in denen Effizienz, Sicherheit und Zuverlässigkeit von höchster Bedeutung sind. Typische Anwendungen umfassen:
- Gebäudeinstallation: Anschluss von Beleuchtungssystemen, Steckdosen, Schaltern und Jalousiesteuerungen in Wohn-, Büro- und Gewerbegebäuden.
- Schaltschrankbau: Schnelle und sichere Verkabelung von Komponenten in Steuerungs- und Automatisierungsschränken. Die einfache Montage und Demontage erleichtert Wartungsarbeiten und Änderungen.
- Industrieanlagen: Verbindung von Sensoren, Aktoren, Motoren und anderen Betriebsmitteln in Produktionsumgebungen. Die Robustheit und Vibrationsfestigkeit gewährleisten einen störungsfreien Betrieb.
- Lichttechnik: Speziell in modernen Beleuchtungskonzepten, wo eine schnelle Installation und Austauschbarkeit von Leuchten gewünscht ist.
- Daten- und Telekommunikationstechnik: Verbindung von Netzwerkkomponenten und peripheren Geräten, bei denen eine standardisierte und sichere Schnittstelle gefordert ist.
- Erneuerbare Energien: Einsatz in Photovoltaikanlagen zur Verbindung von Modulen und Wechselrichtern, wo schnelle und sichere Feldinstallationen notwendig sind.
WAGO WINSTA® MIDI: Ein System für Zukunftssichere Installationen
Das WINSTA® MIDI Steckverbindersystem von WAGO steht für ein zukunftsweisendes Konzept der elektrischen Verbindungsherstellung. Es wurde entwickelt, um den steigenden Anforderungen an Effizienz, Sicherheit und Flexibilität in modernen Elektroinstallationen gerecht zu werden. Der 770-713 Stecker ist ein zentraler Bestandteil dieses Systems, der durch seine innovative Konstruktion und hochwertige Materialien überzeugt. Die CAGE CLAMP®-Anschlusstechnik, kombiniert mit dem praktischen Snap-In-Mechanismus, minimiert den Zeitaufwand für die Installation erheblich. Dies führt nicht nur zu Kosteneinsparungen, sondern erhöht auch die Qualität der ausgeführten Arbeiten, da das Risiko von fehlerhaften Verbindungen drastisch reduziert wird. Die langlebige und zuverlässige Verbindung ist auch unter extremen Bedingungen wie Vibrationen und Temperaturschwankungen gewährleistet, was die Wartungsintervalle verlängert und die Betriebssicherheit erhöht. Durch die durchgängige Standardisierung innerhalb des WINSTA® MIDI Systems ist eine nahtlose Integration und Kompatibilität mit anderen Komponenten gewährleistet.
Häufig gestellte Fragen (FAQ) zu WAGO 770-713 – WINSTA® MIDI, Stecker 3-pol, Snap-In
Was ist der Hauptvorteil des WAGO 770-713 – WINSTA® MIDI Steckers gegenüber herkömmlichen Lösungen?
Der Hauptvorteil liegt in der extrem schnellen und werkzeuglosen Montage dank des Push-In CAGE CLAMP®-Anschlusssystems. Dies reduziert die Installationszeit signifikant und minimiert das Risiko von Montagefehlern im Vergleich zu Schraubklemmen oder Lötarbeiten.
Welche Leiterquerschnitte können mit diesem Stecker verarbeitet werden?
Der Stecker kann sowohl starre als auch flexible Leiter mit Aderendhülse im Querschnittsbereich von 0,5 mm² bis 2,5 mm² sicher aufnehmen.
Ist der Stecker für den Einsatz in anspruchsvollen Umgebungen geeignet?
Ja, der Stecker ist für einen Betriebstemperaturbereich von -25 °C bis +85 °C ausgelegt und die CAGE CLAMP®-Technologie sorgt für eine vibrationsfeste Verbindung, was ihn für industrielle Umgebungen qualifiziert.
Wie wird die Sicherheit der elektrischen Verbindung gewährleistet?
Die Sicherheit wird durch die patentierte CAGE CLAMP®-Federkrafttechnologie gewährleistet, die eine dauerhaft vibrationsfeste und korrosionsfreie Verbindung sicherstellt. Zudem erfüllt der Stecker internationale Sicherheitsstandards wie CE und VDE.
Ist der WAGO 770-713 Stecker mit anderen WAGO WINSTA® Komponenten kompatibel?
Ja, der Stecker ist Teil des WINSTA® MIDI Steckverbindersystems und somit vollständig kompatibel mit anderen Komponenten dieses Systems, was eine flexible und modulare Installation ermöglicht.
Kann der Stecker auch in Feuchträumen oder im Außenbereich eingesetzt werden?
Der Stecker hat im gesteckten Zustand die Schutzart IP20, was Schutz gegen Fremdkörper und Berührung bietet. Für Anwendungen, die eine höhere Schutzart gegen Feuchtigkeit und Staub erfordern, sind spezielle WINSTA® Komponenten mit höherer Schutzklasse wie IP65 oder IP68 erhältlich.
Wie erfolgt die Verriegelung der Leiter im Stecker?
Die Leiter werden einfach in die dafür vorgesehenen Öffnungen gesteckt. Die CAGE CLAMP®-Feder klemmt den Leiter automatisch und sicher fest. Ein leichter Zugtest bestätigt die sichere Aufnahme des Leiters.
