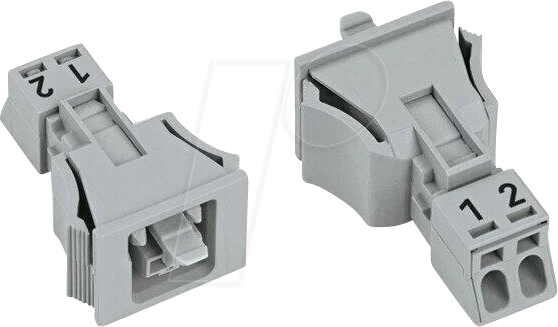

WAGO 890-742 – WINSTA® MINI Buchse, 2-polig: Präzise Verbindung für anspruchsvolle Installationen
Die WAGO 890-742 WINSTA® MINI Buchse, 2-polig, adressiert die Notwendigkeit robuster, sicherer und werkzeugloser Steckverbindungen im Bereich der Elektroinstallation. Insbesondere für Elektrofachkräfte, Systemintegratoren und Planer, die Wert auf höchste Zuverlässigkeit, schnelle Montagezeiten und eine kompakte Bauweise legen, stellt diese Buchse eine signifikante Verbesserung gegenüber herkömmlichen Klemmtechniken dar.
Optimale Anschlusslösungen mit WINSTA® MINI
Die WAGO 890-742 Buchse aus der WINSTA® MINI Serie von WAGO ist die konsequente Weiterentwicklung für dezentrale und platzsparende Stromverteilung. Sie löst das Problem komplexer Verdrahtungen und zeitraubender manueller Klemmvorgänge durch ein innovatives Stecksystem. Anwender profitieren von einer erheblichen Reduktion der Installationszeit und Minimierung von Fehlern, was gerade in anspruchsvollen Umgebungen wie der Gebäudetechnik, dem Anlagenbau oder bei der nachträglichen Installation von Beleuchtungssystemen unerlässlich ist.
Überlegene Vorteile der WAGO 890-742
Im Vergleich zu Standardlösungen bietet die WAGO 890-742 eine Reihe von entscheidenden Vorteilen, die sie zur überlegenen Wahl machen:
- Werkzeuglose Montage: Die bewährte WAGO CAGE CLAMP® Anschlussklemme ermöglicht eine schnelle und sichere Verdrahtung ohne Spezialwerkzeug. Dies spart Zeit und reduziert das Risiko von Beschädigungen an Leitern oder Kontakten.
- Kompakte Bauweise: Die MINI-Variante der WINSTA® Serie ist speziell für Anwendungen mit begrenztem Bauraum konzipiert. Dies ermöglicht eine höhere Packungsdichte und flexiblere Einsatzmöglichkeiten in Gehäusen und Verteilerdosen.
- Hohe Sicherheit und Zuverlässigkeit: Die Steckverbindung ist gegen Verpolung geschützt und bietet eine sichere mechanische und elektrische Verbindung. Dies minimiert das Risiko von Kurzschlüssen und Ausfällen.
- Schnelle Austauschbarkeit: Im Falle einer Wartung oder Änderung kann die Buchse einfach und schnell getrennt und wieder verbunden werden, ohne die Installation neu verdrahten zu müssen.
- Verschraubung zur Zugentlastung: Integrierte Verschraubungen gewährleisten eine effektive Zugentlastung, was die Langlebigkeit und Sicherheit der Verbindung erhöht.
- Branchenspezifische Normenkonformität: Die WAGO 890-742 erfüllt relevante Normen und Standards für elektrische Verbindungen, was für professionelle Installationen unerlässlich ist.
Technische Spezifikationen und Konstruktionsmerkmale
Die WAGO 890-742 WINSTA® MINI Buchse zeichnet sich durch eine präzise Verarbeitung und hochwertige Materialien aus, die für eine lange Lebensdauer und zuverlässige Funktion ausgelegt sind. Die 2-polige Ausführung ist für Anwendungen konzipiert, bei denen eine einfache Stromzuführung oder eine direkte Verbindung zweier Leiter erforderlich ist.
| Merkmal | Beschreibung |
|---|---|
| Produktfamilie | WINSTA® MINI |
| Anzahl der Pole | 2 |
| Anschlussart (Leiterseite) | Schneidklemme (CAGE CLAMP®) |
| Anschlussart (Geräteseite/Buchse) | Steckkontakt |
| Bemessungsspannung (nach EN) | 250 V |
| Bemessungsstrom (nach EN) | 16 A |
| Leiterquerschnitt (massiv) | 0,2 mm² – 2,5 mm² |
| Leiterquerschnitt (flexibel, mit Aderendhülse) | 0,2 mm² – 2,5 mm² |
| Farbe | Grau (Standardausführung für einfache Identifikation) |
| Montageart | Direkte Montage oder über Zubehör |
| Zugentlastung | Ja, über integrierte Verschraubungen |
| Schutzart (bei gestecktem Zustand) | IP20 (Schutz gegen Fremdkörper und Berührung) |
| Umgebungstemperatur (Betrieb) | -25 °C bis +70 °C |
| Gehäusematerial | Hochwertiger, halogenfreier Kunststoff für Brandschutz und Langlebigkeit |
| Kontaktmaterial | Federkontakte aus verzinntem Kupfer |
| Einsatzbereiche | Gebäudetechnik, Beleuchtungsinstallation, Steuerungsbau, Geräteanschluss |
Vielseitige Einsatzmöglichkeiten für professionelle Installationen
Die WAGO 890-742 WINSTA® MINI Buchse, 2-polig, findet breite Anwendung in verschiedenen Bereichen der Elektroinstallation:
- Gebäudetechnik: Ermöglicht die schnelle und sichere Anbindung von Beleuchtungssystemen, Steckdosenkreisen oder anderen Verbrauchern in Schaltanlagen und Verteilungen.
- Industrielle Automatisierung: Dient zur Verbindung von Sensoren, Aktoren und anderen Komponenten in Maschinen und Anlagen, wo Zuverlässigkeit und schnelle Wartung im Vordergrund stehen.
- Lichttechnik: Ideal für die dezentrale Anbindung von LED-Modulen, Leuchten oder Lichtsteuerungen, insbesondere in Systemen mit vielen Einzelkomponenten.
- Schaltschrankbau: Reduziert den Verdrahtungsaufwand und erhöht die Übersichtlichkeit in engen Schaltschränken.
- Reparatur und Nachrüstung: Bietet eine einfache Lösung für die Reparatur oder Nachrüstung bestehender elektrischer Anlagen, ohne tiefgreifende Eingriffe in die bestehende Verkabelung.
FAQ – Häufig gestellte Fragen zu WAGO 890-742 – WINSTA® MINI Buchse, 2 polig
Wie wird die WAGO 890-742 Buchse an die Leitung angeschlossen?
Die Anschlussseite der Buchse verfügt über die bewährte WAGO CAGE CLAMP® Schneidklemme. Um einen Leiter anzuschließen, wird dieser einfach in die vorgesehene Öffnung eingeführt, wobei die Federkontakte die Isolierung durchdringen und eine dauerhaft sichere elektrische Verbindung herstellen.
Welche Leiterquerschnitte können mit der WAGO 890-742 verarbeitet werden?
Die Buchse ist für massive und flexible Leiter mit Querschnitten von 0,2 mm² bis 2,5 mm² ausgelegt. Bei flexiblen Leitern wird die Verwendung von Aderendhülsen für eine optimale Verbindung empfohlen.
Ist die WAGO 890-742 Buchse gegen Verpolung gesichert?
Ja, die Konstruktion der WAGO WINSTA® Stecker und Buchsen, einschließlich der 890-742, ist so konzipiert, dass eine Verpolung bei korrekter Stecker-Buchsen-Kombination ausgeschlossen ist.
Welche maximale Spannung und Stromstärke kann die WAGO 890-742 verarbeiten?
Die Buchse ist für eine Bemessungsspannung von 250 V und einen Bemessungsstrom von 16 A nach europäischen Normen (EN) ausgelegt. Dies deckt eine breite Palette von Standardanwendungen ab.
Bietet die WAGO 890-742 eine Zugentlastung?
Ja, die Buchse verfügt über integrierte Verschraubungen, die eine effektive Zugentlastung für die angeschlossenen Kabel gewährleisten. Dies schützt die Verbindungen vor mechanischer Belastung.
Welche Schutzart bietet die gesteckte WAGO 890-742?
Im gesteckten Zustand bietet die WAGO 890-742 die Schutzart IP20. Dies bedeutet Schutz gegen Fremdkörper mit einem Durchmesser von mehr als 12,5 mm und Schutz gegen direkte Berührung. Bei Nichtgebrauch oder unvollständiger Verbindung sind die Anschlüsse entsprechend abzuschirmen.
Ist die WAGO 890-742 für den Einsatz in Umgebungen mit erhöhten Brandrisiken geeignet?
Das Gehäusematerial der WAGO 890-742 besteht aus hochwertigem, halogenfreiem Kunststoff. Diese Eigenschaft trägt zur Verbesserung des Brandverhaltens bei und ist insbesondere in sicherheitsrelevanten Installationen von Vorteil.
