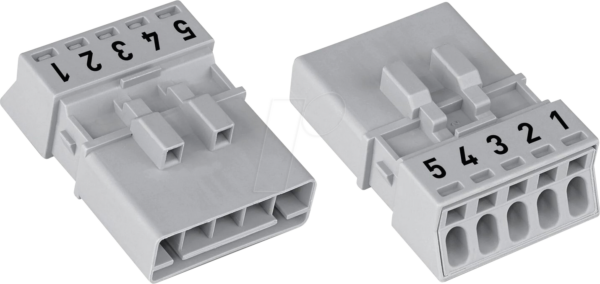

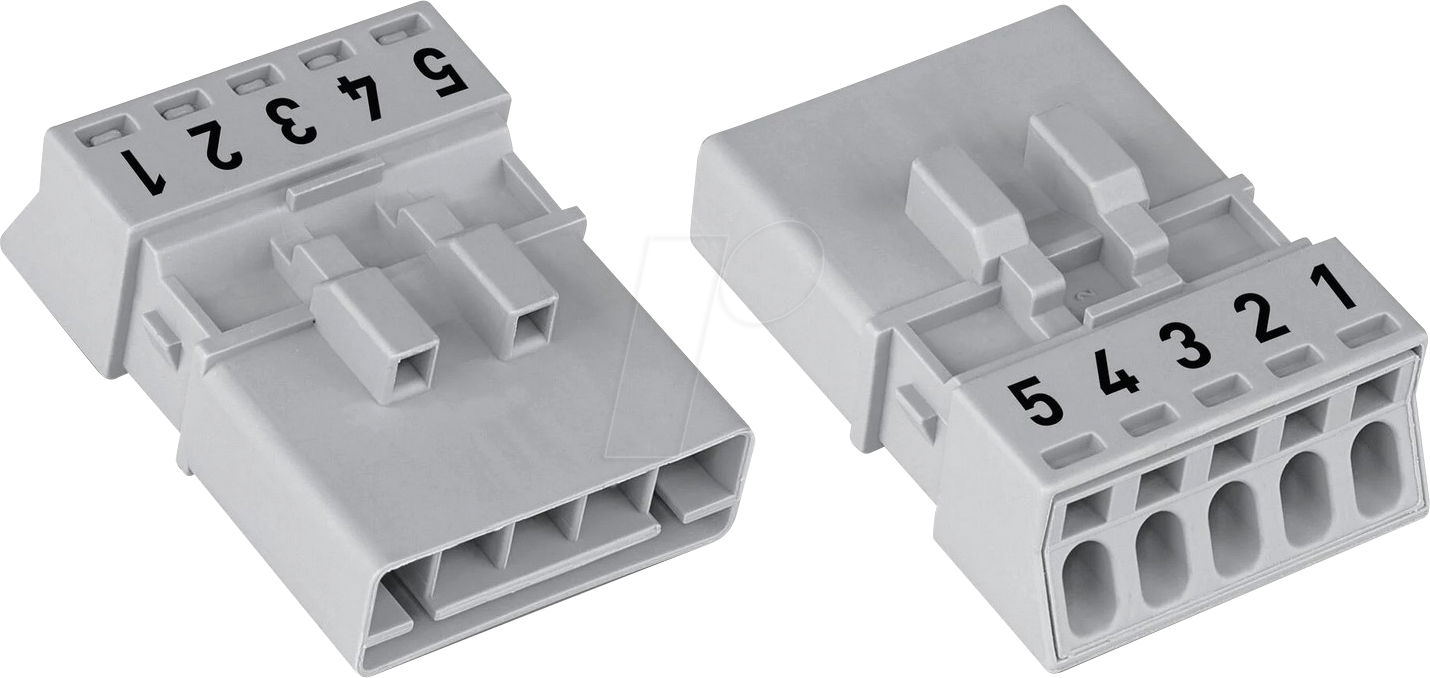

WAGO 890-255 – WINSTA® MINI Stecker, 5-polig: Die intelligente Verbindung für anspruchsvolle Installationen
Der WAGO 890-255 WINSTA® MINI Stecker, 5-polig ist die essenzielle Lösung für Elektriker und Systemintegratoren, die eine sichere, zuverlässige und äußerst effiziente Verbindungstechnik in beengten Platzverhältnissen benötigen. Er adressiert direkt das Problem der komplexen und zeitaufwändigen Verkabelung in modernen Elektroinstallationen, indem er eine werkzeuglose und fehlerfreie Montage ermöglicht, die den Installationsprozess signifikant beschleunigt und die Sicherheit erhöht.
Überlegene Vorteile des WAGO 890-255 gegenüber Standardlösungen
Herkömmliche Steckverbindungen erfordern oft Schraubklemmen, welche anfällig für Vibrationen sind und regelmäßige Nachkontrollen benötigen. Der WAGO 890-255 nutzt die bewährte PUSH WIRE®-Anschlusstechnik und die Schnellsteckklemmen-Technologie von WAGO, die eine dauerhaft sichere und wartungsfreie Verbindung gewährleistet. Dies reduziert nicht nur die Installationszeit drastisch, sondern minimiert auch das Risiko von Fehlverdrahtungen und lockeren Kontakten, was die Langlebigkeit und Zuverlässigkeit der gesamten elektrischen Anlage erhöht. Die kompakte Bauform des WINSTA® MINI Systems ist ein entscheidender Vorteil gegenüber sperrigeren Standardsteckverbindern, was ihn ideal für Anwendungen macht, bei denen der Platz stark limitiert ist.
Einsatzgebiete und Anwendungsbereiche
Der WAGO 890-255 Stecker findet primär Anwendung in der Gebäudeinstallation, insbesondere dort, wo eine flexible und demontierbare Verkabelung erforderlich ist. Dies umfasst:
- Deckeninstallationen: Perfekt für den Anschluss von Leuchten, Sensoren oder Lautsprechern, wo eine schnelle und sichere Montage unter der Decke unerlässlich ist.
- Verteilerebenen: Ermöglicht eine saubere und übersichtliche Verdrahtung in Schaltschränken und Unterverteilungen, auch bei hoher Packungsdichte.
- Mobile Raumsysteme und Container: Bietet eine robuste und schnell lösbare Verbindung für temporäre Installationen, die häufig auf- und abgebaut werden müssen.
- Lichttechnik: Ideal für die flexible Konfiguration von Beleuchtungssystemen in gewerblichen und privaten Objekten.
- Vorfertigung und Modulbau: Erleichtert die Erstellung von vormontierten Modulen, die vor Ort schnell und unkompliziert verbunden werden können.
- Industrielle Automatisierung (spezifische Anwendungen): Wo flexible Anschlusslösungen für Steuerungs- oder Sensorikkomponenten benötigt werden.
Herausragende Produktmerkmale und technische Spezifikationen
Die technische Auslegung des WAGO 890-255 WINSTA® MINI Steckers ist auf maximale Effizienz und Zuverlässigkeit ausgelegt. Die 5-polige Ausführung erlaubt die gleichzeitige Führung von Schutzleiter, Neutralleiter und drei Außenleitern, was eine umfassende Stromversorgung und Signalübertragung ermöglicht.
| Merkmal | Spezifikation |
|---|---|
| Produktfamilie | WINSTA® MINI |
| Polzahl | 5 |
| Anschlusstechnik | Federklemmen (käfig_zugfeder) für Leiterquerschnitte von 0,5 mm² bis 2,5 mm² |
| Nennspannung | 250 V (gemäß EN 61984) |
| Nennstrom | 16 A (gemäß EN 61984) |
| Isolationsgruppe | III (gemäß IEC 60664-1) |
| Material des Gehäuses | Halogenfreies, flammhemmendes Polycarbonat |
| Farbe des Gehäuses | Grau (ähnlich RAL 7035) |
| Temperaturbereich (Betrieb) | -20 °C bis +70 °C |
| Schutzart | IP20 (bei gestecktem Zustand) |
| Montageart | Steckbar (werkzeuglose Montage) |
| Codierung | Mechanische Kodierung zur Vermeidung von Fehlsteckungen |
| Zertifizierungen | CE, VDE, UL und weitere relevante Normen für elektrische Komponenten |
| Dimensionen (LxBxH) | Kompakte Bauform, speziell optimiert für geringen Platzbedarf |
Technische Tiefe und Materialqualitäten
Das Gehäuse des WAGO 890-255 besteht aus hoch isolierendem, halogenfreiem Polycarbonat. Diese Materialwahl ist entscheidend für die Brandsicherheit in elektrischen Installationen. Halogenfreie Kunststoffe emittieren im Brandfall keine korrosiven oder giftigen Gase, was die Evakuierung und Brandbekämpfung erleichtert. Die flammhemmende Eigenschaft des Materials trägt zur Reduzierung der Brandausbreitung bei. Die internen Federklemmen sind aus einer korrosionsbeständigen Legierung gefertigt, die eine dauerhaft elektrische Leitfähigkeit und einen stabilen mechanischen Kontakt gewährleistet. Die mechanische Kodierung zwischen Stecker und Buchse verhindert erfolgreich eine falsche Belegung, was das Risiko von Schäden an angeschlossenen Geräten und Fehlfunktionen minimiert. Die Nennspannung von 250 V und der Nennstrom von 16 A sind für eine Vielzahl von Beleuchtungs- und Steuerungsanwendungen im Niederspannungsbereich ausreichend dimensioniert.
Vorteile der WAGO WINSTA® MINI Serie
Die WINSTA® MINI Serie von WAGO steht für höchste Standards in der elektrischen Verbindungs- und Verdrahtungstechnik. Die Vorteile dieser Serie, verkörpert durch den 890-255 Stecker, sind vielfältig:
- Zeitersparnis bei der Installation: Die werkzeuglose Montage reduziert die Installationszeit signifikant im Vergleich zu Schraubverbindungen.
- Fehlervermeidung: Die integrierte mechanische Kodierung und die klare Farbgebung minimieren das Risiko von Verdrahtungsfehlern.
- Dauerhaft sichere Verbindung: Die Federklemmentechnik sorgt für eine vibrationssichere und wartungsfreie Verbindung, die sich nicht lockern kann.
- Hohe Flexibilität: Ermöglicht eine einfache De- und Wiedermontage, ideal für temporäre Installationen oder Nachrüstungen.
- Kompakte Bauform: Speziell entwickelt für Anwendungen mit begrenztem Platzangebot, was den Einsatz in abgehängten Decken oder kleinen Gehäusen vereinfacht.
- Sicherheit und Zuverlässigkeit: Erfüllt höchste internationale Sicherheitsstandards und gewährleistet einen sicheren Betrieb elektrischer Anlagen.
- Breites Anwendungsspektrum: Geeignet für eine Vielzahl von Anwendungen in Wohn-, Gewerbe- und Industriebereichen.
- Geringe Wartungskosten: Durch die wartungsfreie Verbindung entfallen regelmäßige Nachkontrollen und Nachspannarbeiten.
Häufig gestellte Fragen (FAQ) zu WAGO 890-255 – WINSTA® MINI Stecker, 5 polig
Was ist der Hauptvorteil des WAGO 890-255 gegenüber herkömmlichen Steckverbindern?
Der Hauptvorteil liegt in der werkzeuglosen Montage und der sicheren, wartungsfreien Verbindung durch die PUSH WIRE®- und Schnellsteckklemmen-Technologie von WAGO. Dies reduziert die Installationszeit und erhöht die Zuverlässigkeit der Verbindung im Vergleich zu schraubbaren Klemmen.
Für welche Leiterquerschnitte ist der WAGO 890-255 geeignet?
Der Stecker ist für massive und feindrähtige Leiter mit einem Querschnitt von 0,5 mm² bis 2,5 mm² ausgelegt. Dies deckt die gängigsten Querschnitte in der Gebäudeinstallation ab.
Ist der WAGO 890-255 für den Einsatz in feuchten Umgebungen geeignet?
Der Stecker ist nach Schutzart IP20 klassifiziert und somit für den Schutz gegen feste Fremdkörper von über 12,5 mm bestimmt. Für Umgebungen mit hoher Feuchtigkeit oder Wasserexposition sind spezifische, entsprechend geschützte Steckverbinder erforderlich. Der WAGO 890-255 ist für trockene Innenbereiche konzipiert.
Wie wird eine Fehlsteckung des WAGO 890-255 verhindert?
Der Stecker verfügt über eine mechanische Kodierung. Diese stellt sicher, dass der Stecker nur in die dafür vorgesehene Buchse passt und die Polung korrekt ist, was das Risiko von Fehlverdrahtungen und daraus resultierenden Schäden minimiert.
Welche spezifischen Anwendungen profitieren besonders von diesem Stecker?
Besonders profitieren Anwendungen, bei denen eine schnelle, flexible und demontierbare Verbindung erforderlich ist und der Platz begrenzt ist. Dazu zählen Deckeninstallationen, der Anschluss von Leuchten, die Vorfertigung von Modulen, mobile Raumsysteme und die flexible Verdrahtung in Verteilerkästen.
Ist das Material des WAGO 890-255 brennbar?
Das Gehäuse des Steckers besteht aus halogenfreiem, flammhemmendem Polycarbonat. Dieses Material ist so konzipiert, dass es die Ausbreitung von Feuer minimiert und im Brandfall keine giftigen oder korrosiven Gase freisetzt.
Wie wird die dauerhafte elektrische Verbindung gewährleistet?
Die PUSH WIRE®-Anschlusstechnik und die Federklemmen von WAGO sorgen für einen konstanten Anpressdruck auf den Leiter, auch bei Temperaturschwankungen. Dies verhindert ein Lockern der Verbindung über die Zeit und gewährleistet eine dauerhaft zuverlässige elektrische Kontaktierung.
