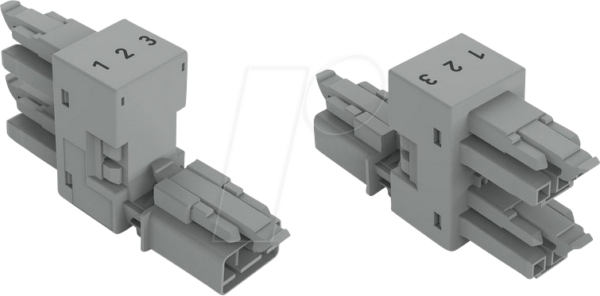

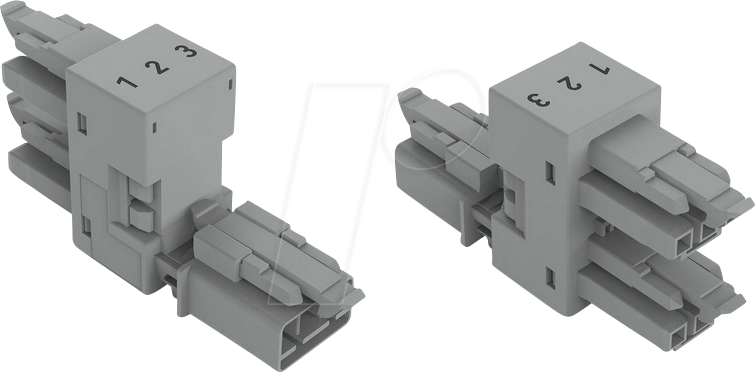

WAGO 890-1761 – WINSTA® MINI, h-Verteiler: Effiziente Stromverteilung für anspruchsvolle Elektroinstallationen
Der WAGO 890-1761, ein integraler Bestandteil der WINSTA® MINI Serie, adressiert die Herausforderung der strukturierten und sicheren Stromverteilung in beengten oder komplexen Installationsumgebungen. Speziell entwickelt für Elektrofachkräfte, Planer und Systemintegratoren, die Wert auf Zuverlässigkeit, Zeitersparnis und erhöhte Sicherheit legen, bietet dieser h-förmige Verteiler eine intelligente Lösung zur Aufteilung eines eingehenden Stromkreises auf zwei Abgänge. Damit löst er präzise das Problem der umständlichen und potenziell fehleranfälligen Verkabelung, die bei herkömmlichen Methoden oft zur Anwendung kommt.
Überlegene Konnektivität und Installationsgeschwindigkeit
Die herausragende Eigenschaft des WAGO 890-1761 liegt in seiner Fähigkeit, die Installationszeit signifikant zu reduzieren und gleichzeitig die Fehlersicherheit zu erhöhen. Im Gegensatz zu Standardverdrahtungslösungen, die oft Schraubklemmen, Lötverbindungen oder separate Verteilerblöcke erfordern, nutzt dieser WINSTA® MINI Verteiler die bewährte Federklemmentechnik von WAGO. Dies ermöglicht eine steckbare Verbindung, die werkzeuglos und mit minimalem Kraftaufwand realisiert wird. Die H-Formung des Verteilers erlaubt eine platzsparende und übersichtliche Anordnung der Anschlüsse direkt in einer Linie, was besonders in Verteilerdosen, Gehäusen oder an Anschlussstellen von Leuchten und anderen Geräten von Vorteil ist. Der integrierte Aufbau eliminiert die Notwendigkeit zusätzlicher Komponenten zur Stromaufteilung, was nicht nur Materialkosten spart, sondern auch potenzielle Fehlerquellen reduziert.
Technische Exzellenz und Sicherheit
Der WAGO 890-1761 basiert auf dem bewährten WINSTA® MINI Steckverbindersystem, das für seine Robustheit, Langlebigkeit und hohe Kontaktzuverlässigkeit bekannt ist. Die 1x Stecker / 2x Buchse Konfiguration ermöglicht eine klare und logische Leitungsführung. Ein Eingang (Stecker) nimmt die Stromversorgung auf, und zwei Ausgänge (Buchsen) verteilen diese sicher an nachgeschaltete Verbraucher. Die farbliche Kodierung des Steckverbindergehäuses (standardmäßig schwarz für den Stecker und grau für die Buchsen) unterstützt die Vermeidung von Verpolungsfehlern und erleichtert die Systemidentifikation. Die geschlossene Bauform schützt die Kontakte vor mechanischer Beschädigung und Staub, was die Langlebigkeit auch unter anspruchsvollen Umgebungsbedingungen gewährleistet.
Anwendungsbereiche und Flexibilität
Dieser h-Verteiler ist prädestiniert für eine Vielzahl von Anwendungen in der Elektroinstallation. Insbesondere im Bereich der Gebäudetechnik, bei der Installation von Beleuchtungssystemen, Lüftungsanlagen oder anderen elektrischen Geräten, wo eine effiziente und modulare Stromverteilung gefragt ist, spielt er seine Stärken aus. Die WINSTA® MINI Serie ist darauf ausgelegt, den Anforderungen moderner Installationskonzepte gerecht zu werden, die auf schnelle Montage, hohe Zuverlässigkeit und einfache Wartung abzielen. Ob in Wohngebäuden, Büros, Industrieanlagen oder im Messestandbau – der WAGO 890-1761 ermöglicht eine saubere und normgerechte Stromaufteilung.
Wichtige Vorteile auf einen Blick
- Zeitersparnis: Werkzeuglose Steckverbindungen reduzieren die Installationszeit drastisch im Vergleich zu herkömmlichen Methoden.
- Fehlersicherheit: Klare Steckverbindungen und Farbkodierung minimieren das Risiko von Verdrahtungsfehlern.
- Platzsparendes Design: Die kompakte H-Form ermöglicht eine effiziente Nutzung von Bauraum in Dosen und Gehäusen.
- Hohe Zuverlässigkeit: Bewährte WAGO Federklemmentechnik für dauerhaft sichere elektrische Verbindungen.
- Modulare Flexibilität: Ermöglicht einfache Erweiterungen und Anpassungen von Stromverteilungen.
- Optimierte Leitungsführung: Integrierte Lösung zur Aufteilung eines Stromkreises auf zwei Verbraucher.
- Normgerechte Installation: Erfüllt hohe Standards für Sicherheit und elektrische Verbindungen in der Gebäudetechnik.
Produkteigenschaften im Detail
| Eigenschaft | Beschreibung |
|---|---|
| Produkttyp | WINSTA® MINI h-Verteiler |
| Anschlusskonfiguration | 1 x Stecker (Eingang) / 2 x Buchse (Ausgänge) |
| Anschlussart | WAGO CAGE CLAMP® Federklemmentechnik |
| Nennspannung | Bis zu 400 V (gemäß AC-1-Norm) |
| Nennstrom | Bis zu 16 A (abhängig von der Leitung und Umgebungstemperatur) |
| Anzahl der Leiter | 3 |
| Querschnittsbereich (flexibel/starr) | 0,2 mm² bis 2,5 mm² |
| Gehäusematerial | Hochwertiger, schwer entflammbarer Kunststoff (Polyamid) für Langlebigkeit und Sicherheit. |
| Schutzart | IP20 (Schutz gegen Fremdkörper und Berührung) |
| Farbe | Gehäuse standardmäßig schwarz (Stecker), grau (Buchsen) zur eindeutigen Identifizierung. |
| Zertifizierungen | CE, VDE, UL und weitere branchenspezifische Normen für höchste Sicherheit. |
| Umgebungstemperatur (Betrieb) | -20 °C bis +50 °C (unter Berücksichtigung der maximalen Belastung und spezifischer Einsatzbedingungen) |
FAQ – Häufig gestellte Fragen zu WAGO 890-1761 – WINSTA® MINI, h-Verteiler 1 x Stecker / 2 x Bu
Kann ich den WAGO 890-1761 auch für Niederspannungsanwendungen verwenden?
Ja, der WAGO 890-1761 ist nicht auf Hochspannungsanwendungen beschränkt. Seine robuste Bauweise und die zuverlässige CAGE CLAMP® Technologie eignen sich auch hervorragend für die Verteilung von Niederspannungen, beispielsweise in der Hausautomation oder bei der Anbindung von LED-Systemen, sofern die entsprechenden Strom- und Spannungsanforderungen eingehalten werden.
Welche Kabelquerschnitte können maximal angeschlossen werden?
Der WAGO 890-1761 WINSTA® MINI h-Verteiler ist für Anschlussquerschnitte von 0,2 mm² bis maximal 2,5 mm² für sowohl massive als auch feindrähtige Leiter ausgelegt. Dies deckt die gängigsten Anforderungen in der Elektroinstallation ab.
Ist die Installation des WAGO 890-1761 auch für Elektro-Laien möglich?
Nein, die Installation und Verwendung des WAGO 890-1761 sollte ausschließlich durch qualifiziertes Elektrofachpersonal erfolgen. Elektroinstallationen bergen Risiken und erfordern Fachkenntnisse zur Gewährleistung der Sicherheit und Einhaltung geltender Normen und Vorschriften.
Wie ist die mechanische Belastbarkeit des Steckverbinders im eingebauten Zustand?
Der WAGO 890-1761 ist für den stationären Einsatz in Elektroinstallationen konzipiert. Die mechanische Belastbarkeit der Steckverbindung ist auf die Anforderungen einer typischen Gebäudeverkabelung ausgelegt, die Vibrationen und moderate mechanische Beanspruchung aushalten muss. Er ist jedoch nicht für Anwendungen gedacht, bei denen eine hohe Zug- oder Biegebelastung auf die Kabelverbindung ausgeübt wird.
Kann der WAGO 890-1761 mit anderen WAGO Steckverbinderserien kombiniert werden?
Der WAGO 890-1761 ist Teil der WINSTA® MINI Serie. Er ist primär darauf ausgelegt, mit anderen Komponenten innerhalb der WINSTA® MINI Familie für eine nahtlose und sichere Verbindung zu interagieren. Eine Kombination mit anderen, nicht kompatiblen WAGO Serien oder Steckverbindern anderer Hersteller wird nicht empfohlen und kann die Sicherheit und Funktionalität beeinträchtigen.
Welche Wartung ist für den WAGO 890-1761 erforderlich?
Dank der wartungsfreien CAGE CLAMP® Technologie erfordert der WAGO 890-1761 keine regelmäßige Wartung. Die Federklemmen sorgen für einen konstanten Anpressdruck, der auch bei Temperaturschwankungen bestehen bleibt. Sichtprüfungen auf Beschädigungen können jedoch bei jeder Elektroinstallation Teil der allgemeinen Sicherheitschecks sein.
Bietet der WAGO 890-1761 Schutz gegen Staub und Feuchtigkeit?
Der WAGO 890-1761 hat die Schutzart IP20. Dies bedeutet, dass er vor dem Eindringen von Fremdkörpern mit einem Durchmesser von mehr als 12,5 mm geschützt ist und somit auch vor direkter Berührung. Er bietet jedoch keinen Schutz gegen Wasser oder hohe Staubkonzentrationen und sollte daher in trockenen Innenbereichen installiert werden, wo keine direkte Exposition gegenüber diesen Umwelteinflüssen besteht.
